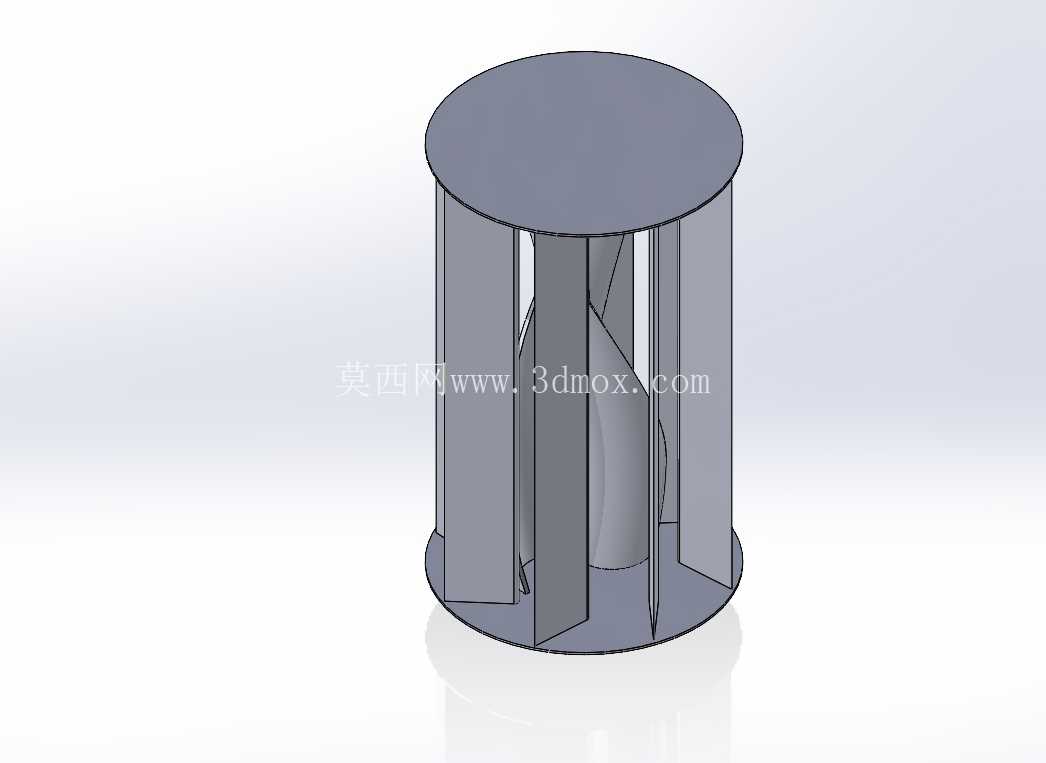

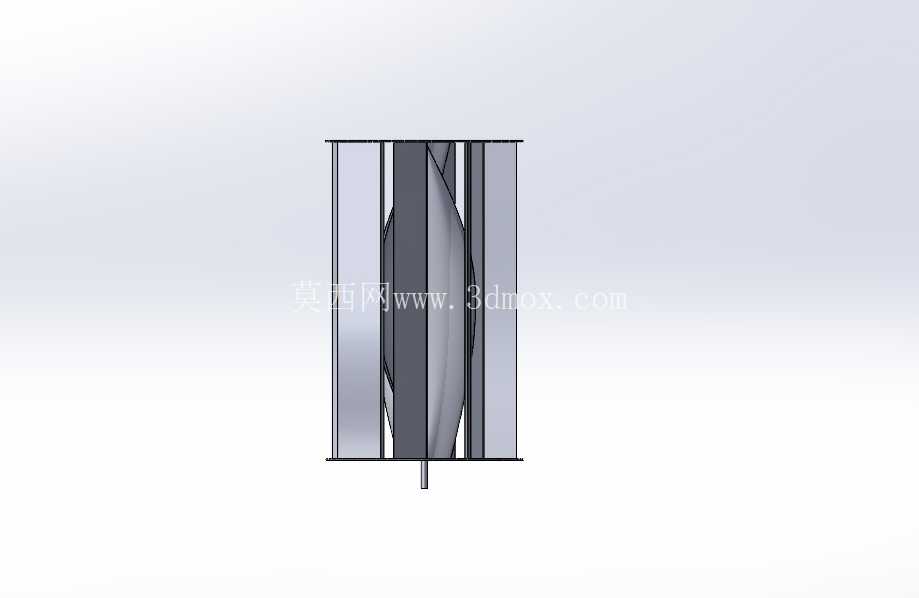

带螺旋萨沃纽斯转子的垂直轴风力涡轮结构

这款垂直轴风力涡轮采用螺旋Savonius转子搭配扁平侧导流板的结构方案，核心设计逻辑围绕低风速启动特性、湍流风场适应性展开，区别于传统水平轴风机对风向的严苛要求，该结构无需配置对风偏航机构，可在任意来流方向下捕获风能，适配城市建筑顶部、山区零散风场、分布式离网供电等复杂风况场景。从结构功能来看，螺旋构型的Savonius转子突破了传统直叶片萨沃纽斯风机的扭矩脉动缺陷，叶片沿轴向连续螺旋扭转，可让不同高度位置的叶片在风轮旋转全周期内持续承接来风推力，大幅降低旋转过程中的扭矩波动，减少输出轴的交变载荷，延长传动部件的疲劳寿命。侧置的扁平导流板并非简单的挡风结构，其安装角度经过流场仿真迭代，可将原本吹向转子逆风侧的来流导向叶片做功面，同时阻挡逆风侧叶片的反向风阻，经实测该导流结构可将转子的风能捕获效率提升18%以上，还能在极端强风工况下起到分流卸荷作用，避免转子转速超限引发结构损坏。在实际应用场景中，这类垂直轴风机可直接安装在建筑屋面、路灯杆顶部、通讯基站旁，不需要搭建高耸的塔架基础，安装高度可根据现场风资源灵活调整，整体结构的重心集中在旋转轴下部，运行时的振动幅度远小于同功率水平轴风机，对安装载体的结构强度要求更低。从安装边界来看，转子的径向尺寸控制在合理区间，侧导流板与转子外缘预留了足够的安全间隙，避免运行过程中叶片与导流板发生剐蹭，整机的轴向长度可根据功率需求做模块化拓展，单段螺旋转子可通过法兰拼接实现不同扫风面积的配置，适配从几十瓦的离网照明供电到数千瓦的分布式并网发电的不同需求。设计过程中重点考量了维护便利性，转子与输出轴采用键连接加锁紧螺母的固定方式，无需专用工装即可完成叶片的拆装更换，导流板采用螺栓固定在主机架上，可根据现场常年主导风向调整安装角度，最大化适配不同区域的风资源特性。不同于升力型垂直轴风机需要较高的启动风速，该阻力型结合导流增速的结构可在2.5m/s的低风速下启动，在城市建筑群间的紊乱风场中也能保持稳定的功率输出，不会因为风向快速变化出现失速停转的问题。结构选材上，转子叶片可采用轻量化铝合金旋压成型，也可使用复合材料模压制作，在保证结构强度的前提下降低旋转惯量，进一步提升低风速响应能力，导流板采用钣金折弯加筋结构，在降低自重的同时可抵御12级以上的强风载荷，主机架采用型钢焊接结构，所有外露部件均做防腐处理，可在沿海高盐雾、内陆高沙尘的户外环境下长期稳定运行。从传动链路来看，转子输出轴直接连接低速永磁发电机，省去了增速齿轮箱环节，减少了传动损耗与故障点，整机的日常维护仅需定期检查轴承润滑状态与紧固件松紧度，运维成本远低于传统水平轴风电设备。在分布式能源系统中，该类风机可与光伏板组成风光互补供电系统，在夜间或阴雨天风速较高时段补充供电，弥补光伏发电的间歇性缺陷，为偏远地区监控设备、海岛离网供电系统、城市智慧路灯提供稳定的电力来源。
