OC4海上浮动风力发电机组平台结构

这套浮式风电平台的三维结构，核心服务于深远海风力资源开发场景——当近岸浅水区域风场开发趋于饱和，固定式风电基础的造价随水深呈指数级上升，这类半潜式浮动平台就成为60米以上水深海域开发风电的核心载体，不需要像固定式单桩、导管架基础那样将结构打入海床，依靠自身浮体结构的浮力与系泊系统的约束，就能在开阔外海维持机组的稳定运行，避开近岸的航运、养殖、生态红线限制，捕获远海更稳定、更高风速的风能资源。

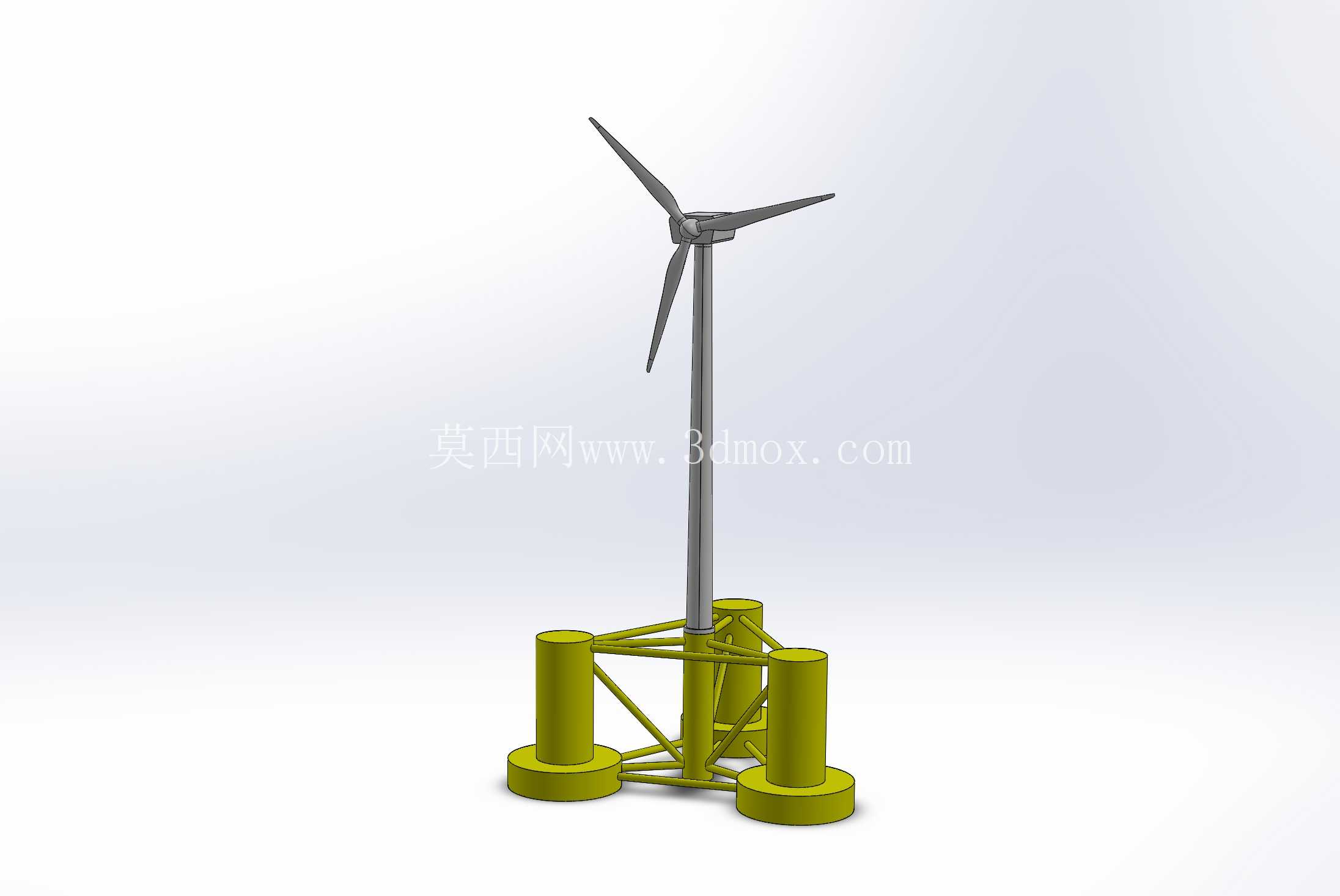

从结构功能拆分来看，整套系统分为上部风轮主机段、中部塔架连接段、下部浮式基础段三个核心部分。上部风轮采用三叶片水平轴布局，叶片翼型经过气动优化，在额定风速区间内可以保持较高的风能捕获效率，轮毂连接的机舱内部集成传动、发电、偏航、变桨核心部件，偏航系统可根据实时风向调整机舱朝向，保证风轮始终处于迎风面，变桨系统则在风速超过额定值时调整叶片攻角，限制输出功率避免机组过载。中部塔架采用锥形变截面结构，底部与浮式基础的连接段做了局部加强，因为浮式平台在海浪作用下会产生纵摇、横摇、垂荡多维度运动，塔架底部要承受比陆上风电机组更复杂的交变载荷，既要传递上部机组的重力载荷，也要缓冲浮体运动带来的附加弯矩，塔架内部预留爬梯、电缆通道，连接上部机组与下部浮体内部的电控、配重舱室。

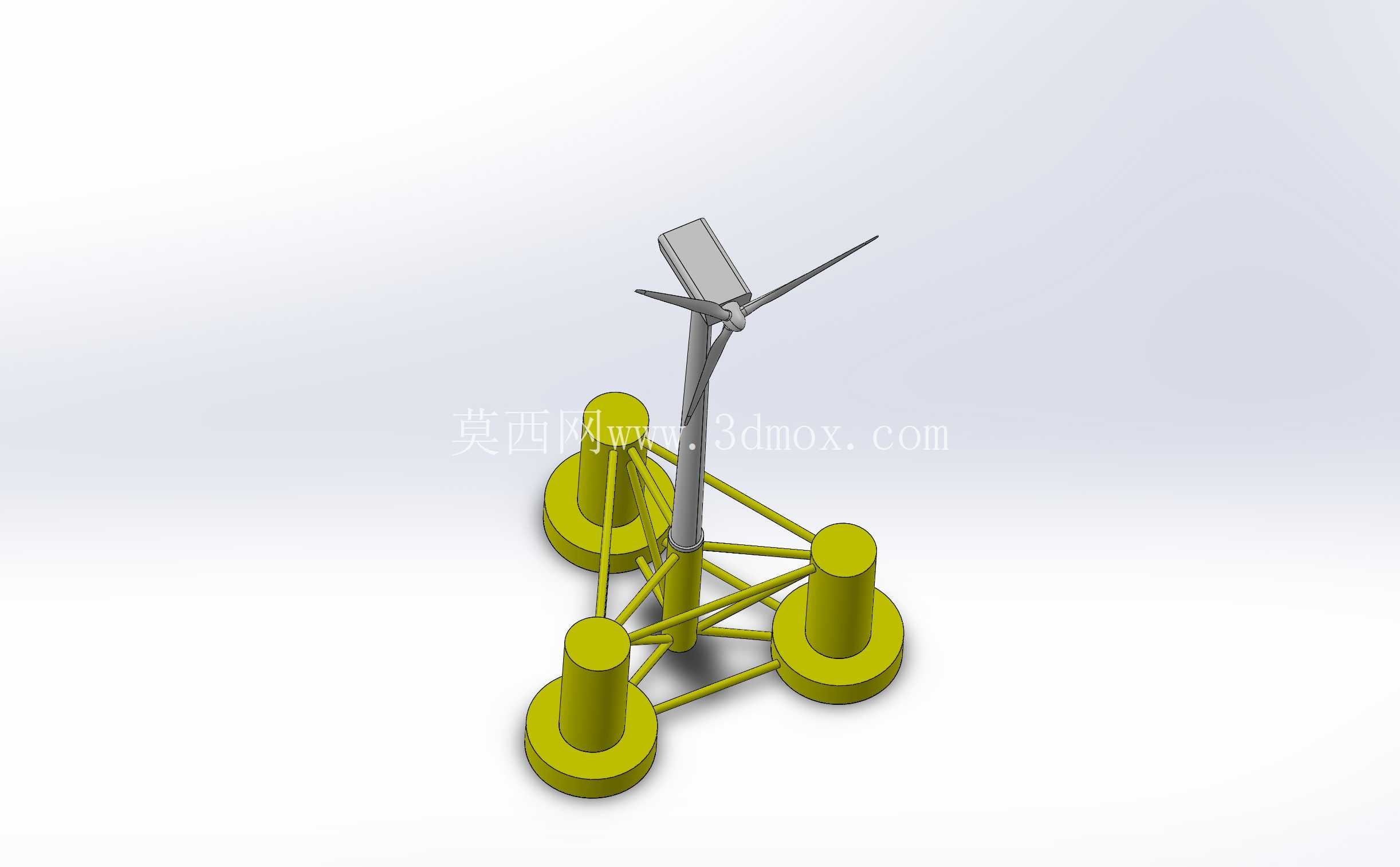

下部浮式基础是整套结构的核心，采用OC4项目经典的半潜式布局，由主立柱、三个分布在圆周方向的辅助立柱、连接各立柱的横撑与斜撑组成，主立柱位于中心位置直接承接塔架传递的载荷，三个辅助立柱均匀分布在主立柱外围，通过桁架式支撑结构与主立柱连为整体，这种布局可以在控制整体用钢量的前提下，获得足够的水线面面积，保证平台的稳性，当平台受海浪、风载荷作用发生倾斜时，浸没体积变化产生的回复力矩可以让平台快速回到平衡位置。浮体内部划分多个压载水舱，在平台安装、运维、极端海况条件下，可以通过调整各舱室的压载水量，调整平台的吃水深度与重心位置，匹配不同工况下的稳性要求。平台底部预留系泊系统连接点，通常采用三点或六点系泊布局，通过锚链与海床上的吸力锚或拖曳锚连接，限制平台在风、浪、流作用下的漂移范围，同时允许平台在一定范围内随波运动，降低系泊系统承受的冲击载荷。

从设计逻辑上，这套结构的建模过程需要优先匹配气动-水动-结构耦合的分析需求，风轮部分的建模要保证叶片翼型的曲面连续性，因为后续流场分析需要精准计算叶片表面的压力分布、尾流场的发展规律，也就是气流流过叶片后产生的尾迹会如何影响下游风电机组的来流条件，同时还要计算风轮旋转产生的气动载荷如何传递到塔架、浮体结构上。浮体部分的建模则要精准控制各立柱的型线、舱室的容积分布，因为水动力性能计算需要基于浮体的湿表面模型，计算不同浪向、波高、周期下浮体受到的波浪载荷、运动响应幅值，确保在50年一遇的极端海况下，平台的运动幅度不会超过机组的运行阈值，比如纵摇角度不能超过风电机组允许的倾斜范围，避免叶片旋转时与塔架发生碰撞，也避免机舱内的传动部件因倾斜角度过大出现润滑失效问题。

从安装边界来看，这类浮式平台可以在近岸的造船厂完成整体组装，包括浮体建造、塔架吊装、上部机组安装、电气系统调试全部在码头完成，之后通过湿拖的方式整体运输到目标风场位置，连接预先布置好的系泊系统与海底电缆即可投入运行，相比固定式基础需要动用大型海上施工船在远海进行打桩、吊装作业，大幅降低了海上施工的成本与风险，后续如果平台需要大修或者退役，也可以直接将整体拖回近岸码头处理，不需要在远海进行复杂的拆除作业。在实际运行过程中，浮体的水线位置会附着海生物，增加结构重量与表面粗糙度，设计时也预留了海生物生长的重量余量，同时在浮体外部预留防腐阳极的安装位置，应对海水的腐蚀问题，结构连接节点处都做了圆弧过渡处理，降低交变载荷作用下的应力集中系数，避免长期受波浪、风载交变作用产生疲劳裂纹。

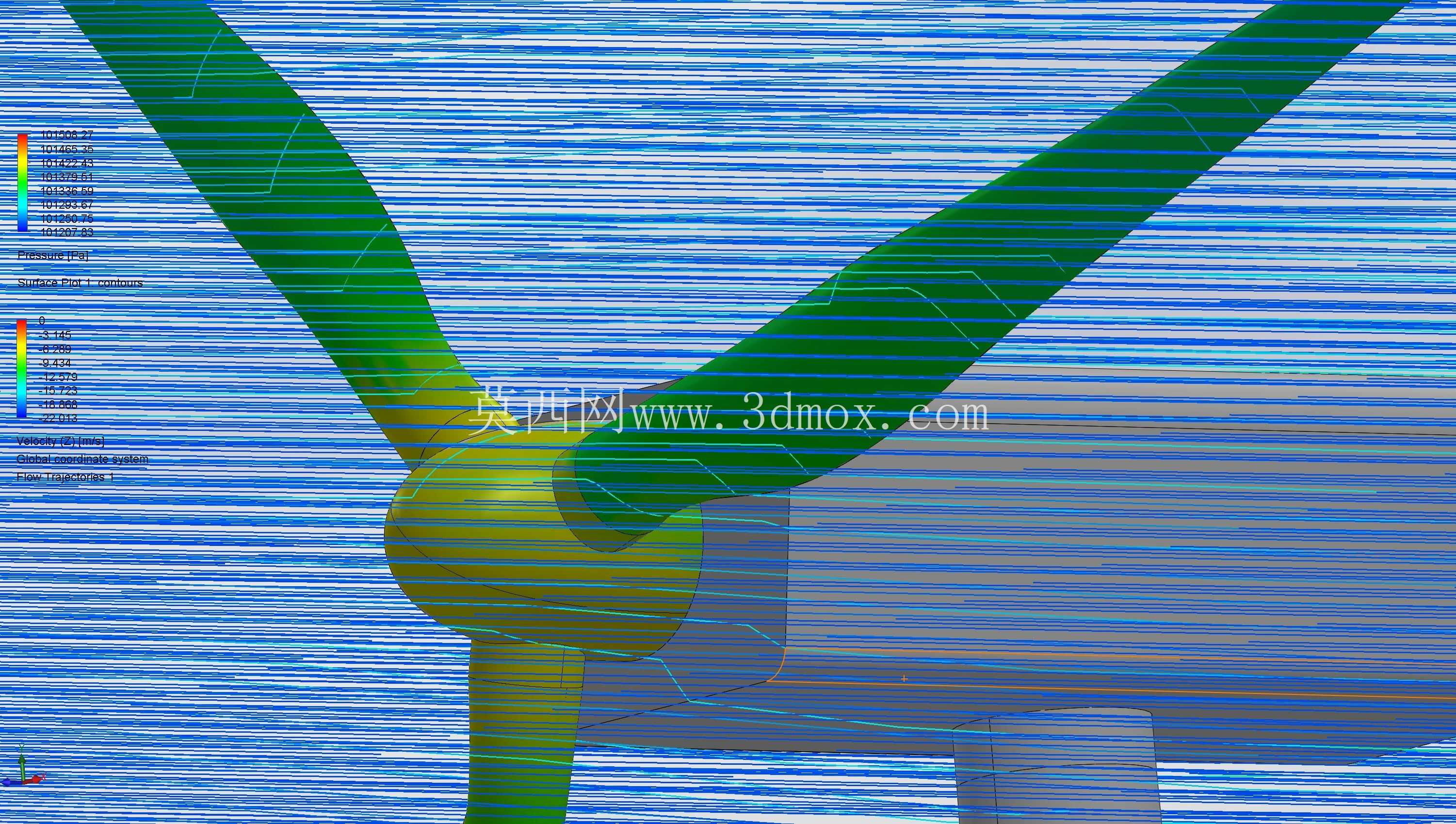

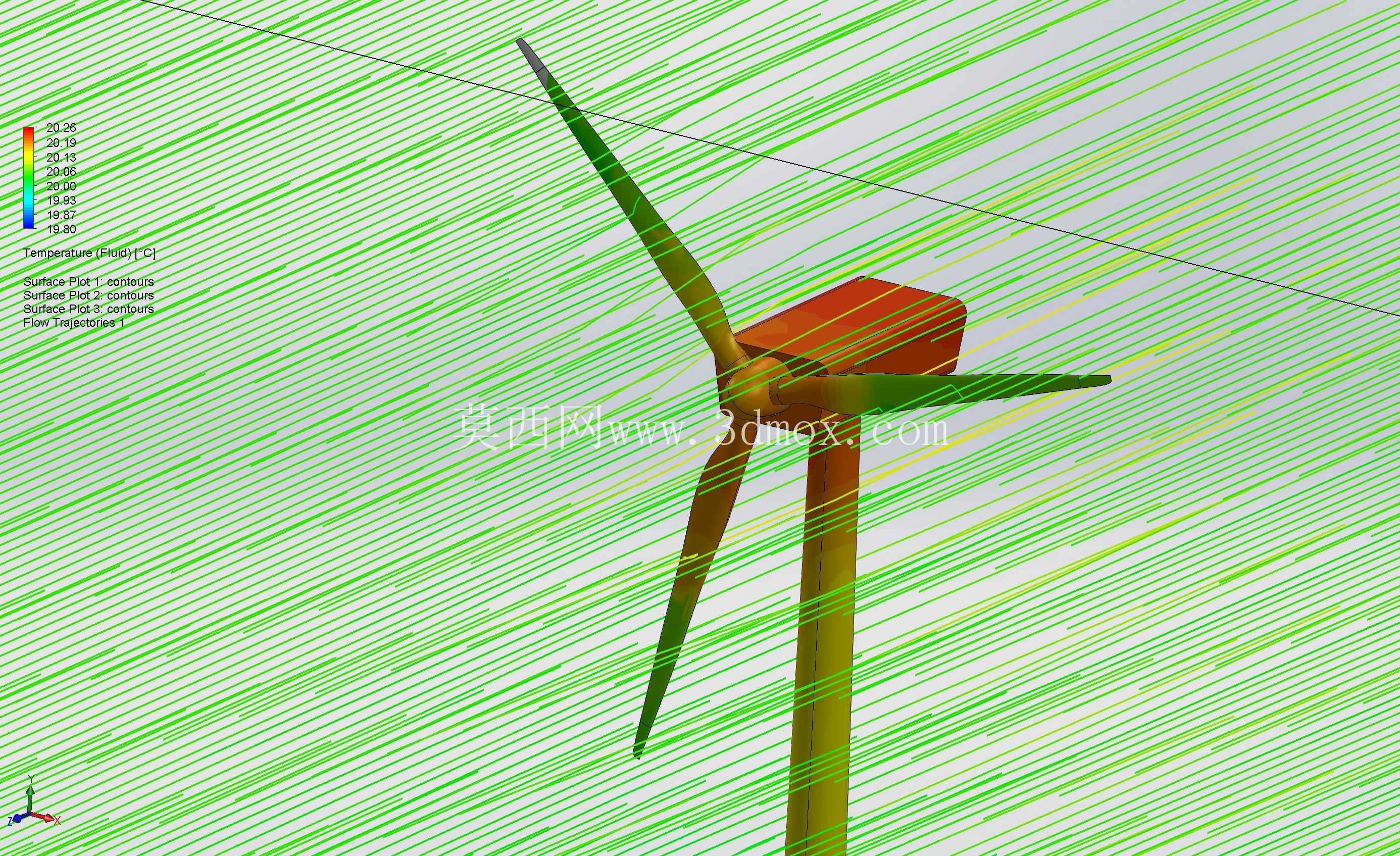

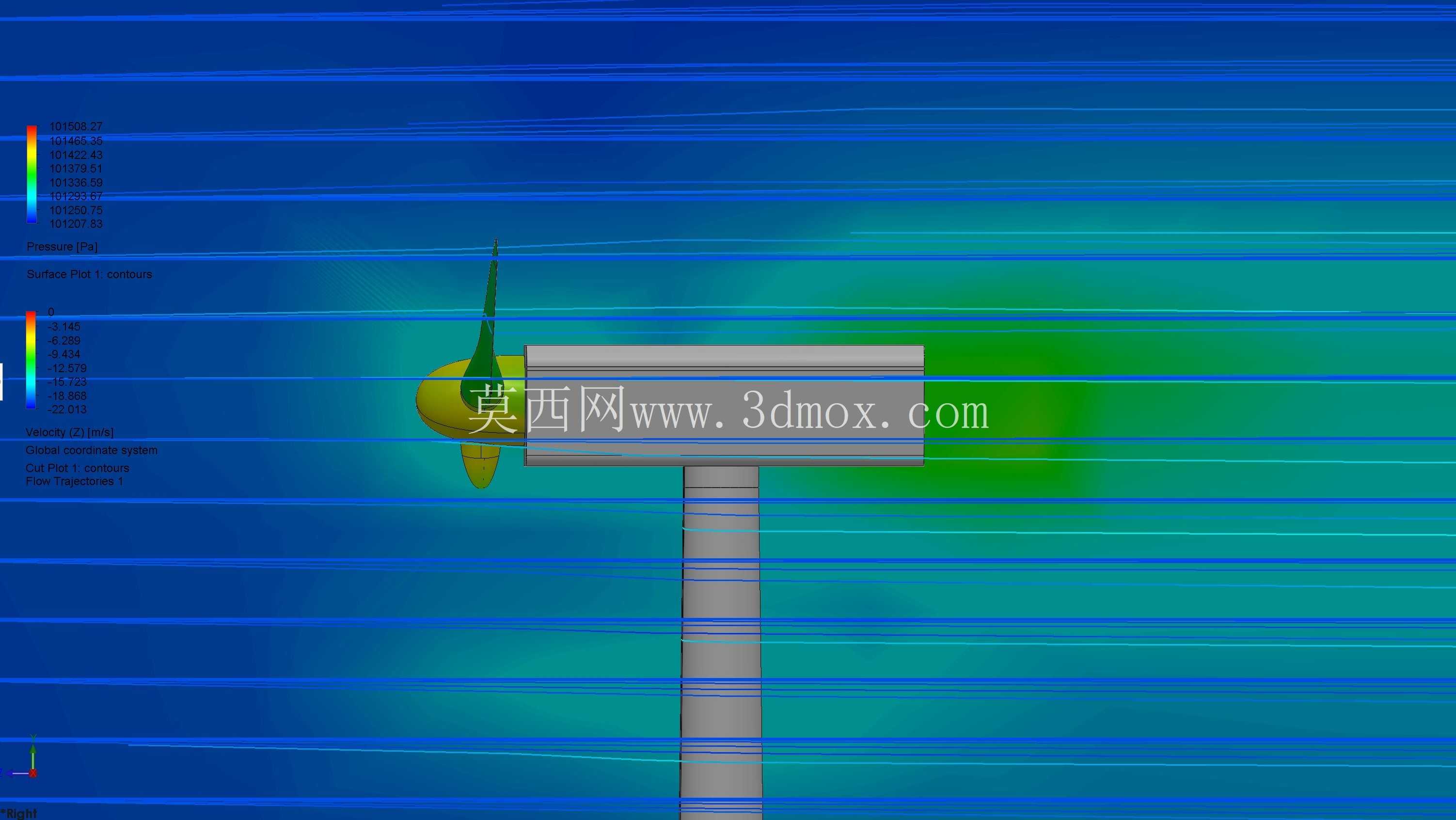

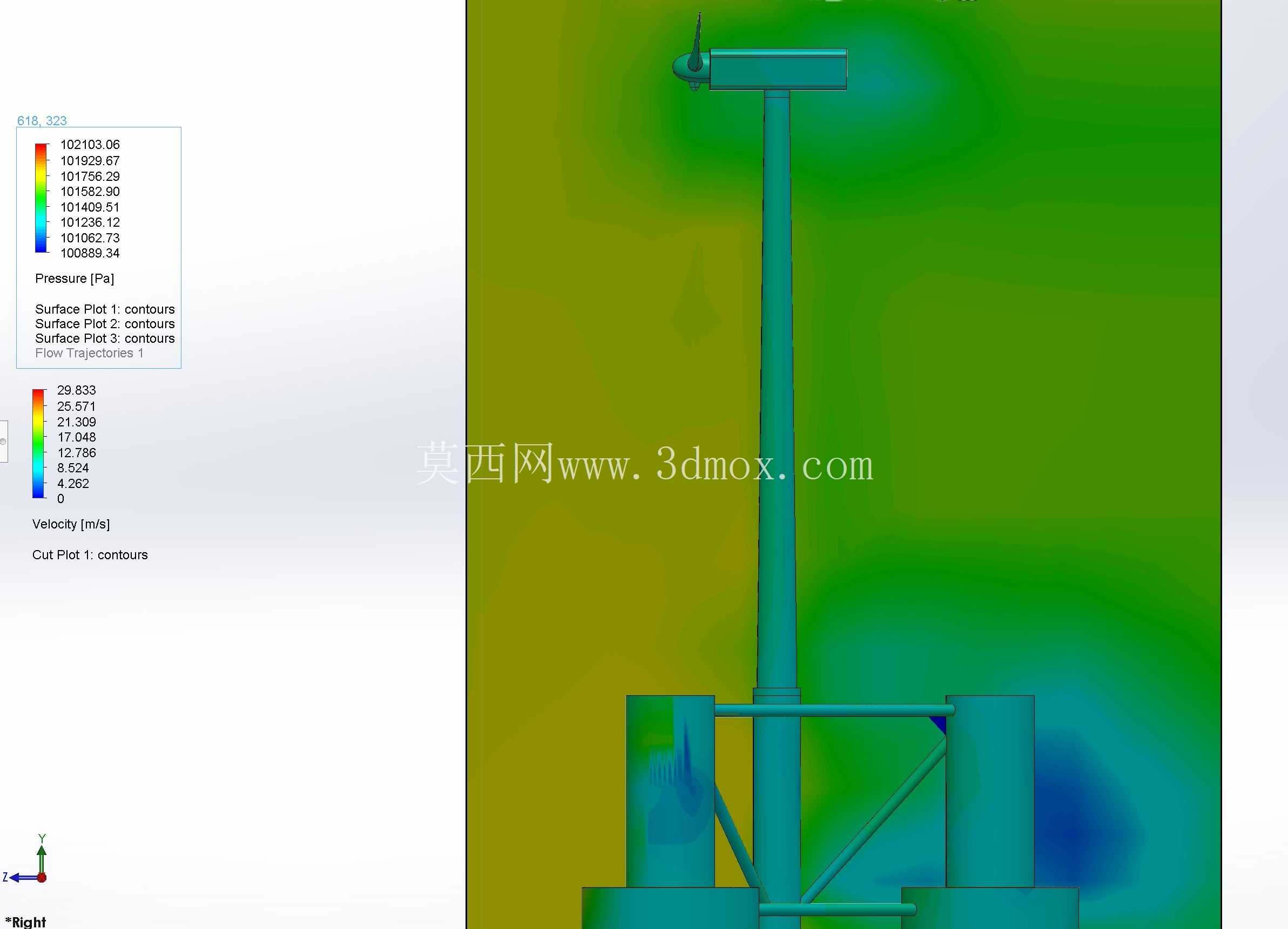

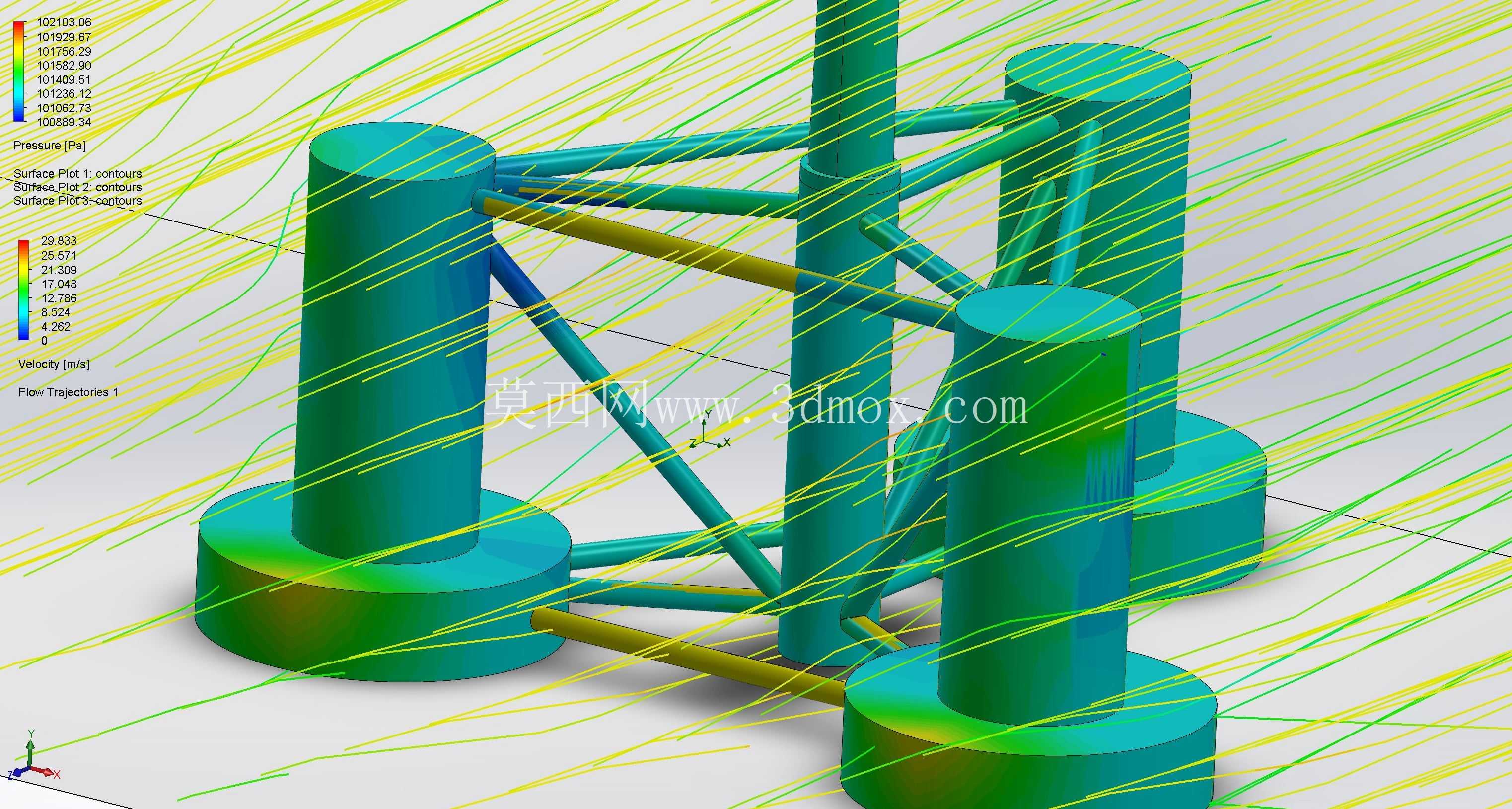

流场分析层面，建模时保留了足够的流场计算域空间，可以模拟不同风速、风向下，气流流过风轮、机舱、塔架、浮体时的流动轨迹，捕捉叶片表面的压力分布变化，分析尾流区的速度衰减、湍流强度变化规律，这些数据一方面可以优化叶片的翼型设计与变桨控制策略，提升风能利用效率，另一方面也可以为整个风场的机组排布提供依据，避免上游机组的尾流对下游机组造成过大的载荷冲击与发电量损失。同时浮体部分的模型也可以耦合水动力分析结果，评估不同海况下平台运动对风轮气动效率的影响，比如平台发生纵摇时，风轮的迎风角度会发生周期性变化，变桨系统需要根据平台的运动姿态做实时调整，才能保证输出功率的稳定性，降低传动系统的载荷波动。
