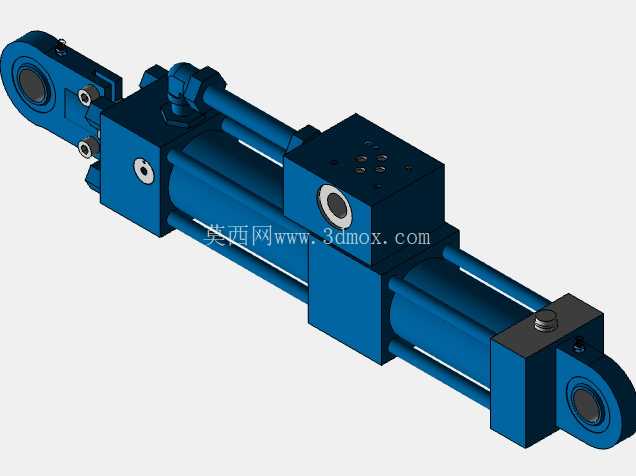

带集成测量系统的力士乐拉杆式液压油缸

在自动化生产线的同步顶升、重载工件的精准定位工位，以及工业机器人搬运系统的力位混合控制回路中，液压执行元件的位置反馈精度与安装适配性，直接决定了整套设备的运行可靠性与控制精度。这款带集成位置测量系统的拉杆油缸，正是针对闭环液压控制场景开发的专用执行部件，区别于常规无反馈拉杆油缸，它将位移检测单元直接集成在油缸本体上，省去了外部安装位移传感器的额外支架设计与校准工序，能为控制系统提供连续的线性位置反馈信号，满足高精度位置控制的需求。

从结构设计来看，这款油缸采用经典的拉杆式密封结构，四根高强度拉杆将缸筒、前后端盖牢牢锁紧，这种结构的优势在于密封维护便捷，当密封件出现磨损需要更换时，只需松开拉杆即可拆解端盖更换密封组件，无需将整个油缸从设备上完全拆除，大幅降低了现场维护的停机时间。缸体上集成的MST3测量系统采用非接触式检测原理，检测元件内置在缸体内部，不会受到外部粉尘、切削液、油污的侵蚀，相比外置式位移传感器，防护等级更高，在焊接车间、铸造生产线这类恶劣工况下也能稳定输出信号，不会因为外部污染物附着出现检测跳变的问题。

安装接口部分，这款油缸采用MP5自对准U形夹安装形式，安装关节处配备球面轴承，允许缸体在垂直于枢轴平面方向存在5到10度的角度偏差，这种设计可以自动补偿设备安装过程中出现的同轴度误差，以及负载运行过程中因为机架形变产生的角度偏移，避免活塞杆承受额外的侧向负载。很多现场液压油缸出现活塞杆拉伤、密封件早期漏油的问题，根源就在于安装时存在别劲现象，活塞杆长期受侧偏力导致密封件偏磨、杆体表面镀层损伤，这种带球面轴承的自对准安装座，从结构上规避了这类问题，能有效延长密封件与活塞杆的使用寿命。

从实际工况适配性来看，这款油缸的额定工作压力覆盖160bar到210bar区间，能适配绝大多数中高压液压系统的压力等级，缸径、杆径与行程参数覆盖常规工业液压场景的常用规格，两端的铰接孔尺寸符合标准液压油缸的安装尺寸规范，在做设备改造或者旧件替换时，可以直接匹配原有安装位，不需要重新设计连接支架。缸体上的油口采用标准公制螺纹连接，油口位置布局合理，接油管后不会和周边的设备结构产生干涉，集成的测量单元出线口采用防水航空插头，接线时直接对插即可，不需要额外做接线端子的防水处理，现场布线效率更高。

在液压回路设计中，这款油缸可以直接接入带位置闭环的比例阀或者伺服阀控制回路，不需要额外设计传感器安装支架，也不需要反复校准传感器的零位与满量程位置，油缸出厂时已经将测量系统的量程与油缸行程做了匹配校准，装机后只需读取对应信号即可获得准确的活塞杆位置数据。在汽车冲压线的模具顶升工位，这类带位置反馈的油缸可以精准控制多个顶升点的同步精度，避免因为顶升不同步导致模具偏载卡滞；在物流搬运系统的重载举升工位，它可以实时反馈举升位置，配合比例阀实现平稳的加减速控制，减少启停时的冲击；在闭环液压控制系统中，它的位置反馈信号可以参与系统的PID调节，实现微米级的位置控制精度，满足精密装配、精密加工场景的动作要求。

外形结构上，整个油缸的集成测量单元采用嵌入式安装，没有突出的外置结构，整体外形规整，在做三维布局时不需要预留额外的传感器安装空间，缸体的各个棱边都做了倒角处理，没有尖锐的边角，避免安装维护时划伤操作人员。两端的铰接处都设计了润滑注油嘴，可以定期加注润滑脂保养铰接轴承，避免轴承干磨出现卡滞，保证自对准功能长期有效。
