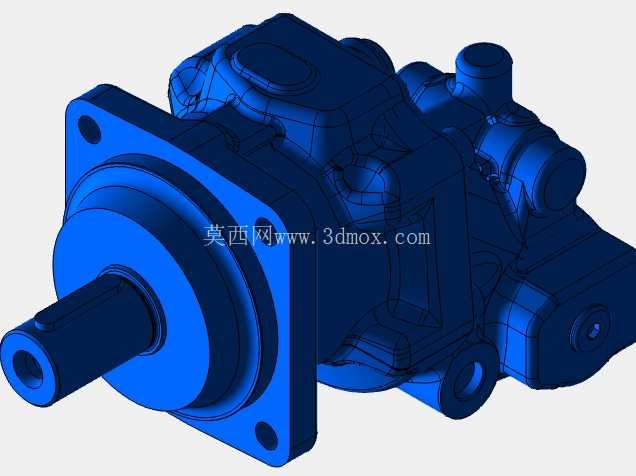

力士乐轴向柱塞式液压马达三维结构

这款斜盘式轴向柱塞液压马达的三维结构还原，完全围绕工业现场的实际安装与使用需求搭建，建模过程中优先考虑了液压系统集成时的边界约束，没有做任何脱离工程实际的美化处理。从应用场景来看，这类马达广泛覆盖工程机械回转机构、工业液压站驱动单元、重型设备行走驱动、机床主轴进给驱动等场景，在需要低速大扭矩输出、转速连续可调、可双向运转的液压回路中，是核心的动力执行元件。不同于齿轮式或叶片式液压马达，轴向柱塞结构的马达可以承受更高的工作压力，容积效率随负载波动的变化更小，在长时间连续作业的工况下，输出扭矩的稳定性更有保障。建模时首先确定的是前端法兰的安装尺寸，方形法兰的四个安装孔采用对称分布设计，孔位公差参考行业通用的安装规范预留，保证模型导入装配环境后，可以直接和标准的液压泵安装座、马达支架完成配合，不需要二次调整孔位坐标。伸出轴的结构采用平键传动形式，轴端的中心孔做了完整还原，这个细节在现场安装时往往用于定位或者安装防尘堵头，很多简化模型会忽略这个结构，导致装配时出现干涉误判。马达本体的流道接口分布在壳体侧后方，两个主油口的朝向、安装平面的加工余量都做了准确还原，集成设计时可以直接在这个基础上布置液压管路，提前预判管路折弯半径、接头安装空间是否足够，避免现场装配时出现管路和周边结构干涉的问题。壳体上的各个工艺堵头、泄油口、传感器安装位也都做了1:1的结构还原，这些小结构在做液压系统的三维布局时非常关键，比如泄油口的位置直接决定了泄油管的走向，如果模型省略了这些结构，后期现场施工很可能出现泄油管无法安装、或者和其他阀块干涉的问题。从功能特性来看，这款马达的斜盘变量机构集成在壳体尾部，建模时保留了变量调节机构的外部轮廓，在做整套液压系统的布局时，可以准确预留调节操作的空间，不需要额外拆解模型测量内部结构。壳体的加强筋分布完全参照实物结构，这些筋位不仅是外观特征，更是影响壳体承压能力、振动噪声的关键结构，在做有限元分析预处理时，这个模型可以直接导入进行网格划分，不需要额外补全筋位结构。安装边界方面，马达的最大外轮廓尺寸、各个突出部件的位置都做了精准标定，包括尾部的阀块安装座、侧方的油口突出长度，在做设备整体布局时，可以直接用这个模型做干涉检查，不会因为模型简化导致后期出现安装空间不足的问题。建模过程中没有对内部的柱塞、缸体、配流盘结构做过度简化，保留了内部运动部件的装配关系，在做运动仿真时，可以直接模拟马达输出轴的转动过程，验证不同转速下周边部件的运动干涉情况，也可以直观展示液压油从进油口进入、推动柱塞往复运动、带动缸体和输出轴旋转的整个动力传递过程，对于液压系统的原理演示、新员工培训都有实际的使用价值。不同于很多只做外观的三维模型，这个结构在搭建时就考虑了结构设计、选型校核、装配仿真的多重需求，不管是做液压站的整体布局设计，还是做设备改造时的马达选型匹配，都可以直接调用，不需要再重新测绘建模。在实际的工程设计流程中，液压元件的模型精度直接影响整套设备的设计效率，很多项目在装配阶段才发现马达和周边的防护罩、管路支架干涉，往往就是因为前期使用的模型省略了关键的外部结构，导致空间预留不足，这个模型在所有安装相关的结构上都做了准确还原，能有效减少这类设计失误。另外，马达的表面安装基准面也做了明确的结构区分，前端法兰的安装平面、输出轴的同轴度基准都在模型里有对应的几何特征，在做装配约束时，可以直接选取这些基准面完成配合，不需要额外创建辅助基准，能大幅提升装配建模的效率。对于做液压系统设计的工程师来说，这类精准的元件模型可以让设计重心放在回路原理、参数匹配上，不用花费大量时间在元件测绘建模上，有效缩短设计周期。
