汽车通风系统离心式风机安装结构

车载通风系统的核心送风部件设计，首先要兼顾安装空间的紧凑性与运行时的结构稳定性，这套离心风机的安装结构，是针对商用车驾驶舱通风、电池包散热回路的送风需求开发的。从实际装车场景来看，这类风机通常布置在仪表台下方、电池包侧围的预留安装腔内，需要适配车身钣金的安装孔位，同时要保证风道对接处的密封性，避免送风过程中出现漏风导致风压不足的问题。

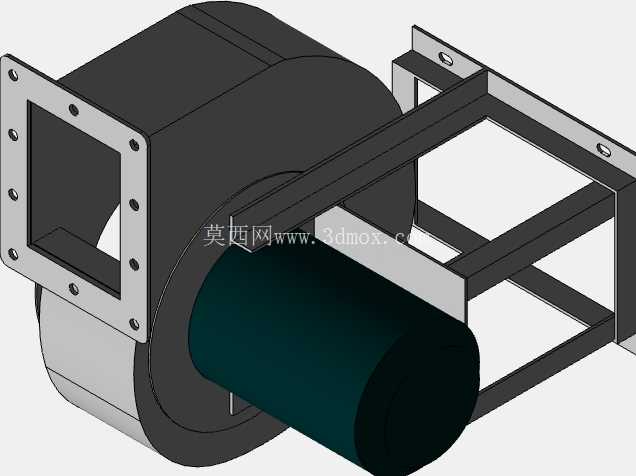

从功能特性上看，该结构采用前向多翼离心叶轮搭配蜗壳风道的设计，相比轴流风机能在有限的轴向空间内提供更高的送风静压，适合需要克服风道阻力、过滤器阻力的长距离送风场景。蜗壳部分采用冲压折弯成型的钣金壳体，边缘做了翻边处理，既可以提升壳体的结构刚度，降低风机运行时的钣金振动噪音，也能为风道密封胶条提供安装基面。侧面的方形法兰接口是对接车内送风主风道的位置，法兰上的四个安装孔位做了沉台处理，装配时螺栓头不会突出法兰平面，避免干涉密封胶条的压紧，保证接口处的密封性能。

设计过程中首先确定的是安装支架的结构形式，考虑到车载工况下存在持续的振动激励，支架采用矩形钢管焊接的框架结构，相比单片式冲压支架拥有更好的抗扭刚度，能避免风机运行时支架产生共振。支架上的安装腰型孔预留了3mm的装配调节量，方便装车时调整风机位置，抵消车身钣金的焊接公差，保证蜗壳出口与风道的同轴度。电机安装位做了下沉式设计，将电机本体嵌入蜗壳侧的预留空腔内，尽可能压缩整体结构的轴向尺寸，适配车内狭窄的安装空间。

安装边界方面，整套结构的最大外轮廓尺寸控制在320mm×280mm×260mm范围内，方形风道接口的尺寸为180mm×180mm，法兰面的安装孔中心距为200mm×200mm，支架底部的四个固定脚孔位间距为240mm×190mm，适配多数轻客、新能源物流车的车身安装点位。设计时特意将电机的接线端朝向支架外侧，预留了足够的接线操作空间，方便后期线束插接与检修，同时在蜗壳底部预留了冷凝水排水孔，避免冬季送风时内外温差产生的冷凝水积聚在蜗壳内部，滋生细菌或者腐蚀钣金部件。

从结构细节来看，蜗壳与支架之间采用三点式橡胶减震垫连接，减震垫的硬度选择邵氏45度的丁腈橡胶，既能过滤电机运转时产生的高频振动传递到车身，也能避免车辆行驶过程中路面冲击对风机叶轮、电机轴承造成损伤。叶轮与电机轴的配合采用键连接加轴端挡圈的固定方式，能承受车辆颠簸时产生的轴向窜动，避免叶轮运转时出现窜动刮蹭蜗壳内壁的问题。蜗壳的拼缝处采用点焊加密封胶的工艺处理，所有钣金边缘都做了钝化处理，避免装配过程中割伤操作人员，也防止长期使用后边缘锈蚀影响结构强度。

在实际选型匹配时，需要注意该结构的送风方向为侧出风，适配水平布置的主风道，如果是垂直风道的车型需要调整蜗壳的出口角度，支架的安装孔位也可以根据具体车型的钣金点位做适应性调整，但蜗壳与叶轮的相对位置不能随意改动，否则会影响风机的气动效率，导致送风流量不足或者运行噪音升高。
