莲花造型汽车内饰冲压装饰件结构设计

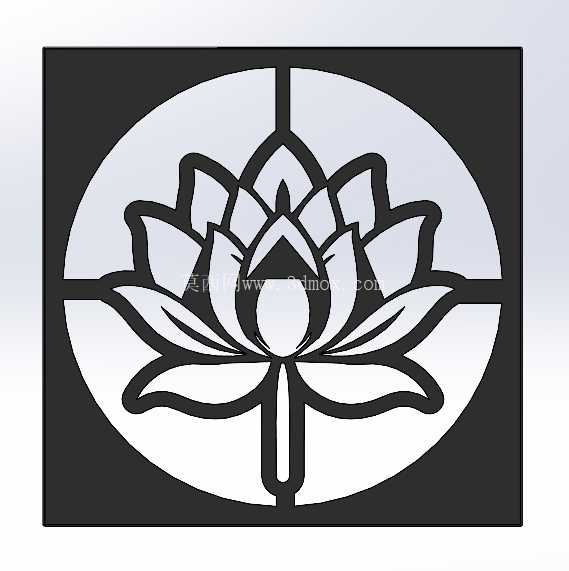

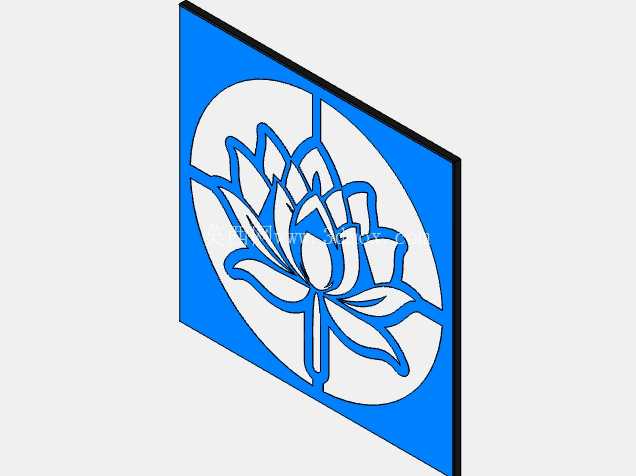

这款莲花造型的冲压装饰件，主要面向乘用车主驾侧门板、副驾仪表台装饰区、后排顶棚扶手周边等内饰外露区域的装饰需求，在实际装车场景中，既可以作为独立装饰贴片通过背胶+卡扣的方式固定在内饰基材表面，也可以作为内饰嵌件预先在注塑环节嵌入PP、ABS材质的内饰板本体，替代传统的水转印、烫印纹饰方案，解决传统纹饰易磨损、触感差的问题。从结构设计逻辑来看，整体采用圆形外轮廓的对称式布局，外轮廓预留12mm宽度的平整压边圈区域，这部分在冲压工序中作为压料面使用，成型后可直接作为安装贴合面，不需要额外裁切修边，压边区域平面度控制在0.1mm以内，保证与内饰基材贴合时无翘边、无虚贴。中心莲花纹样采用分层式的线条设计，花瓣轮廓的冲压间隙按照0.8mm料厚的冷轧钢板或者1.2mm厚的铝合金板设定，冲裁间隙控制在料厚的8%-10%，避免冲裁断面出现过大的毛刺带，减少后续抛光打磨的工序量。花瓣的镂空区域最小宽度控制在6mm以上，既保证冲压过程中凸模有足够的结构强度，不会因为冲裁力集中出现崩刃、断裂的问题，也能避免装车后镂空区域出现应力集中，在车辆长期行驶振动的工况下出现裂纹。

从安装边界来看，整体圆形外轮廓直径可根据不同车型的内饰安装位调整，常规适配版本直径为120mm，整体成型后厚度与所选板材厚度一致，边缘做R0.5mm的圆角钝化处理，避免安装和使用过程中划伤装配人员或者驾乘人员。纹样的线条深度控制在1.5mm，采用浅拉伸成型工艺，拉伸过程中在花瓣转角位置做工艺切口预留，避免拉伸时材料流动不畅出现起皱、拉裂的缺陷，不需要额外的整形工序即可达到表面平整度要求。在实际生产适配中，这套冲压结构可以直接安装在普通的开式单点压力机上使用，不需要定制专用的多工位级进模，单工序模即可完成冲裁、浅拉伸、修边的全流程，适合小批量定制化的车型内饰改装件生产，也可以适配整车厂的批量装车需求。设计过程中特意将莲花纹样的对称中心线与外轮廓的十字定位线做了重合标记，在模具加工时可以直接以十字线作为定位基准，减少模具研配时的对中调整时间，试模阶段只需要调整压边力大小，就能适配不同材质的板材加工需求，当采用铝板加工时压边力调整为钢板加工的60%左右，即可避免铝板出现拉裂问题。另外，纹样的镂空区域排布充分考虑了冲压废料的排出路径，每个镂空区域的废料都可以在冲裁工序中直接从凹模落料孔排出，不会出现废料卡滞在型腔内的问题，能有效提升连续冲压的生产效率，减少停机清理废料的频次。装车使用时，这种金属冲压纹饰件相比传统的塑料装饰件，表面可以做喷砂、阳极氧化、镀铬等多种表面处理，能适配不同风格的内饰配色方案，金属材质的触感和视觉质感也优于塑料纹饰，长期使用不会出现老化变色、纹饰脱落的问题，在车辆高低温交变的内饰环境中，-40℃到85℃的工作温度范围内不会出现变形、开胶的问题，结构稳定性更强。
