DIN588公制全系列吊环螺栓规格集合

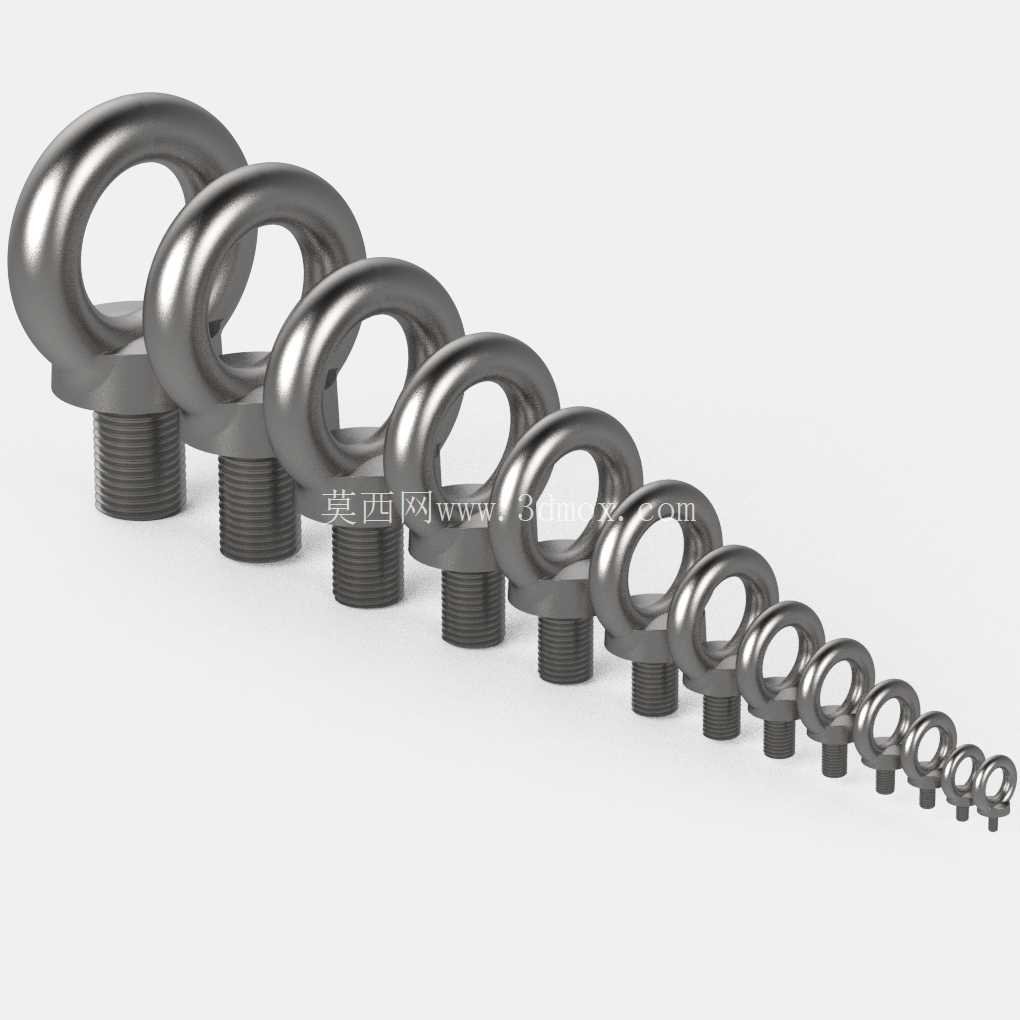

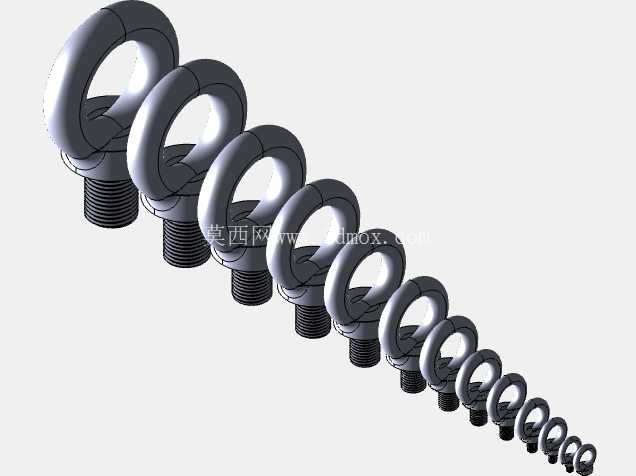

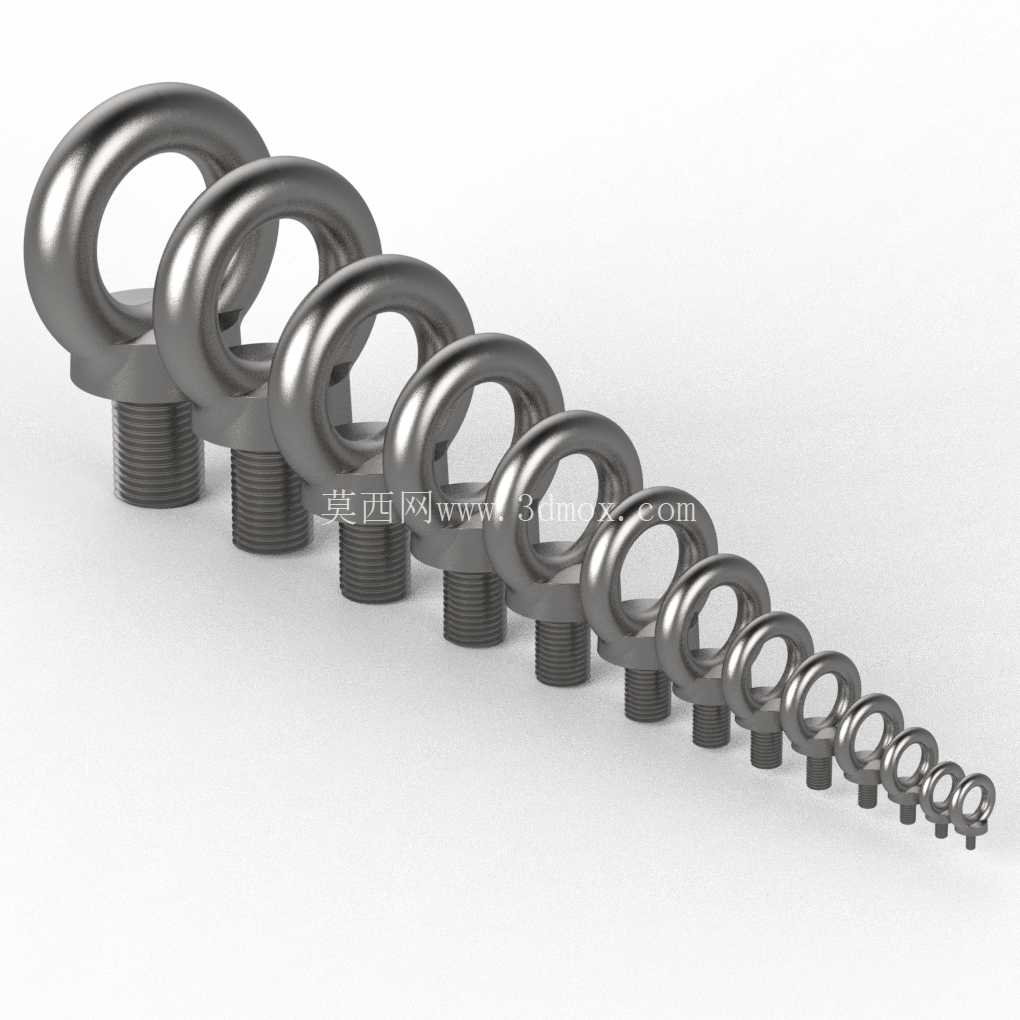

在重型设备装配、模具转运、生产线工位吊装、户外大型构件安装等场景里，吊环螺栓是承担载荷传递的核心受力连接件，很多现场吊装失效事故，根源都在于吊环选型不匹配、安装边界不符合受力要求，或是采用了非标准尺寸的自制件导致应力集中。这套覆盖M6到M64全公制规格的吊环螺栓，完全遵循DIN588标准的尺寸要求建模，每一处结构参数都和现行工业标准对齐，能直接嵌入各类设备的结构设计流程，不需要设计人员再反复核对标准手册调整尺寸，大幅减少标准件建模的重复工作量。

从实际工程应用的角度看，不同规格的吊环螺栓对应完全不同的载荷场景：小规格M6到M10的型号，多用于仪器仪表、小型工装夹具、轻型电控柜的吊装移位，安装时只需要在被吊件上加工对应规格的螺纹孔，保证螺纹啮合长度达到螺栓公称直径的1.2倍以上，就能满足垂直起吊的载荷要求，这类小规格吊环在装配车间的轻型工位吊具、自动化线体的小型模组更换场景里使用率极高，设计时如果选用非标准尺寸的吊环，往往会出现吊环内径过小，无法匹配常规卸扣、吊装带挂钩的问题，这套模型的吊环内径、环部截面直径都严格按标准取值，能和市面上通用的吊装索具直接适配。

中等规格M12到M30的吊环，是模具行业、中型机械设备装配里最常用的型号，比如冲压模具的上下模座、机床的主轴箱、焊接工装的基座，单重从几百公斤到数吨不等，这类场景下吊环不仅要满足垂直起吊的载荷要求，还要考虑带角度起吊时的载荷折减——很多现场作业时无法做到完全垂直起吊，当吊索与吊环轴线存在夹角时，吊环环部与螺杆衔接的圆角位置会产生额外的弯曲应力，这套模型在环杆衔接处的圆角半径完全符合标准要求，避免了尖锐转角带来的应力集中问题，设计人员在选型时，可以直接根据模型的安装边界，核对被吊件的安装面平面度，保证吊环安装后环部能自由转动，不会和被吊件的凸台、加强筋产生干涉。

大规格M36到M64的吊环，主要用于重型装备、大型钢结构件、港口重型构件的吊装作业，这类场景下单点载荷往往能达到十几吨甚至数十吨，对螺杆的螺纹啮合长度、安装面的接触强度都有极高要求，模型里螺杆的螺纹收尾、螺杆头部与安装面接触的承压台尺寸都严格按标准还原，设计人员在布置重型件的吊点时，可以直接调用对应规格的模型，核对吊点位置的构件壁厚，保证螺纹啮合长度足够，同时预留出吊环转动的空间，避免吊装时吊环环部和构件表面摩擦，导致索具磨损或是吊环受力方向偏移。

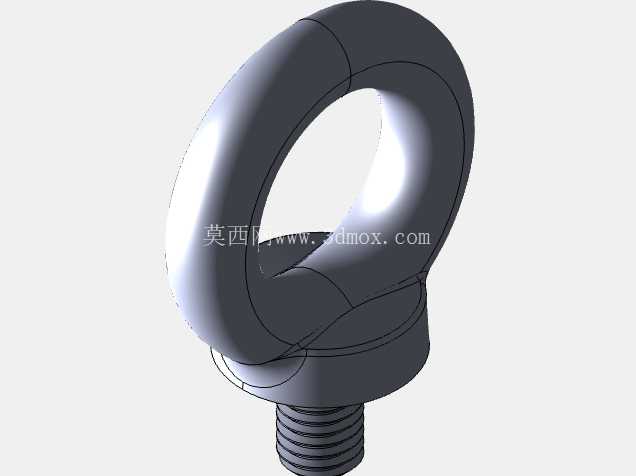

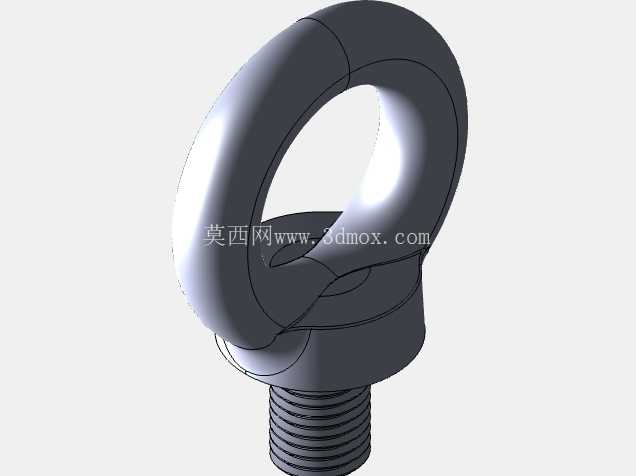

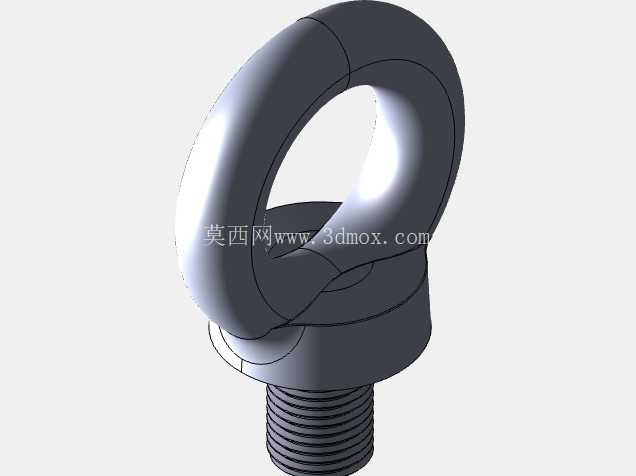

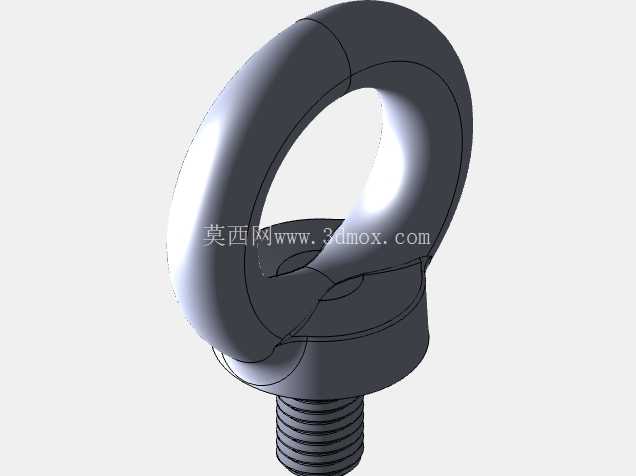

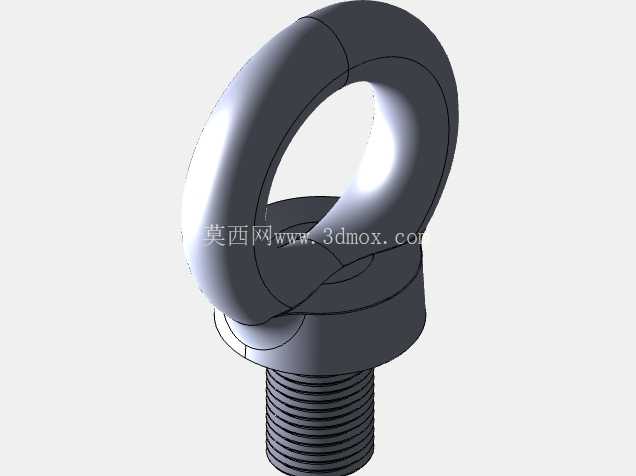

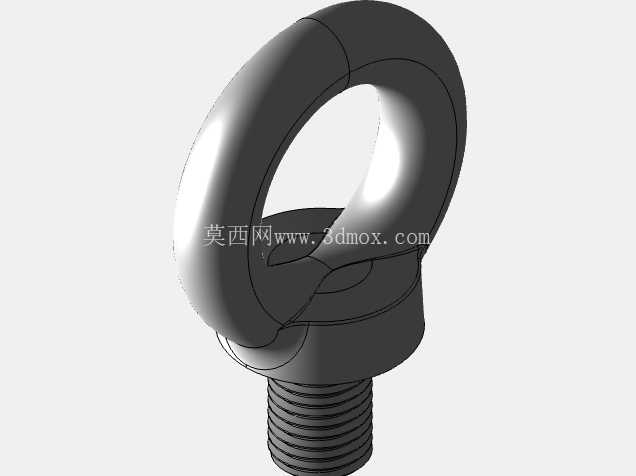

从设计思路上看，这套模型没有做多余的结构修饰，完全还原工业标准件的实际形态：环部为正圆形截面的闭环结构，螺杆为标准公制粗牙螺纹，环部与螺杆衔接处采用平滑过渡的圆角，没有额外的装饰性结构，因为作为受力件，任何多余的结构突变都会成为应力集中的薄弱点。在安装边界上，每个规格的吊环都对应明确的安装面要求：安装面必须为平整的加工面，不能有倾斜、凹凸，否则吊环承压面接触不均会导致螺杆受附加弯矩；螺纹孔的轴线必须与安装面垂直，倾斜的螺纹孔会让吊环在受力时产生侧向力，大幅降低额定载荷；同时不同规格的吊环对应的最小安装边距也有明确要求，不能把吊环布置在距离构件边缘过近的位置，避免吊装时构件局部开裂。

很多结构设计人员在做设备或模具设计时，往往容易忽略吊环螺栓的安装空间校核，比如吊环安装位置旁边有突出的油管、接线盒或是加强筋，导致吊环安装后无法转动，或是吊装带无法穿入环部，这套全规格的模型可以直接装配到整体设计里，在设计阶段就能做干涉检查，提前发现安装空间不足的问题，避免到了装配现场才发现吊点位置不合理，需要返工重新加工螺纹孔。另外在做吊装方案模拟时，可以直接调用对应规格的吊环模型，搭配吊装带、卸扣的模型做运动仿真，核对起吊过程中吊环的转动角度、索具的受力方向，提前规避吊装过程中可能出现的干涉、载荷过载问题。

对于需要做设备渲染、装配工艺动画的场景，这套模型的细节还原度也能满足要求：环部和螺杆的表面质感、螺纹的牙型细节、衔接处的圆角过渡都和实物一致，不需要再额外做细节修整，就能直接用于生产作业指导书的配图、产品样本的吊装示意图制作。相比零散的单规格吊环模型，这套全系列覆盖的模型集合，能让设计人员在不同载荷场景的选型过程中直接匹配对应规格，不需要在多个模型库之间反复查找，也避免了不同来源的模型尺寸标准不统一，导致的安装尺寸错误、配合干涉等问题。在实际生产中，吊环螺栓属于安全件，一旦失效会带来严重的设备损坏甚至人员伤亡风险，因此建模时的尺寸准确性就尤为重要，每一个规格的螺杆长度、环部内径、环部截面直径、承压台直径都和标准要求完全一致，不会出现尺寸偏差导致的选型错误，能直接用于结构设计的装配校核、吊装方案的模拟验证，从设计源头减少吊装安全隐患。
