五种规格XT60连接器结构设计方案

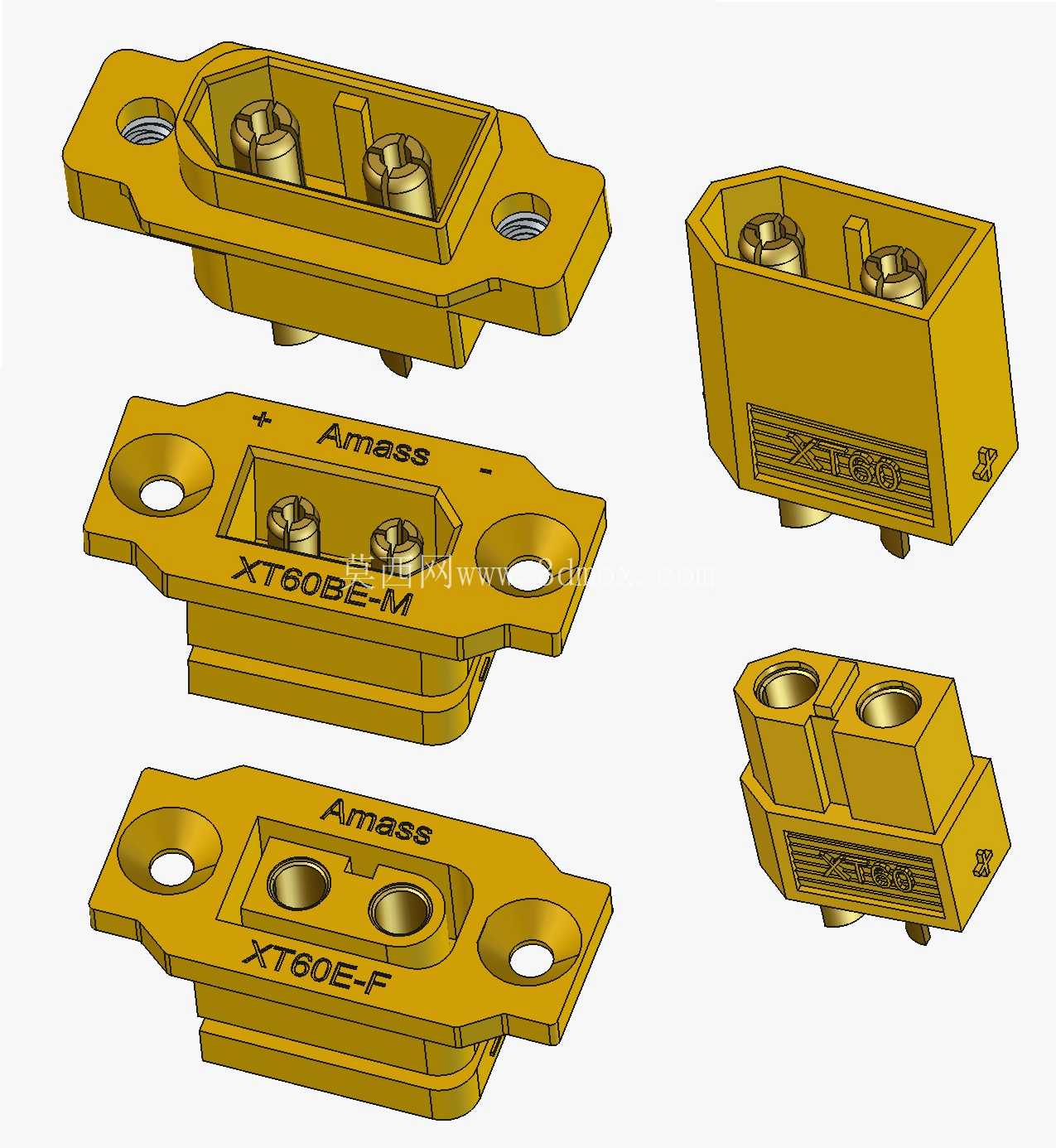

本次梳理的XT60系列连接器共覆盖5种衍生构型，分别适配电缆直连与面板固定两类安装场景，其中电缆安装款包含公头、母头两个基础型号，面板安装款包含三个带固定法兰的变体，可覆盖不同设备内部的电源接驳需求。从实际工程应用来看，这类连接器最早大量应用在航模动力回路中，凭借低接触阻抗、强抗振能力的特性，现在已经逐步延伸到便携储能设备、小型电动代步工具、工业测试治具、低压直流配电模块等场景中，承担20A持续载流、最高40A脉冲电流的动力传输任务，额定工作电压可达500V，足够覆盖绝大多数低压直流动力接驳的需求。

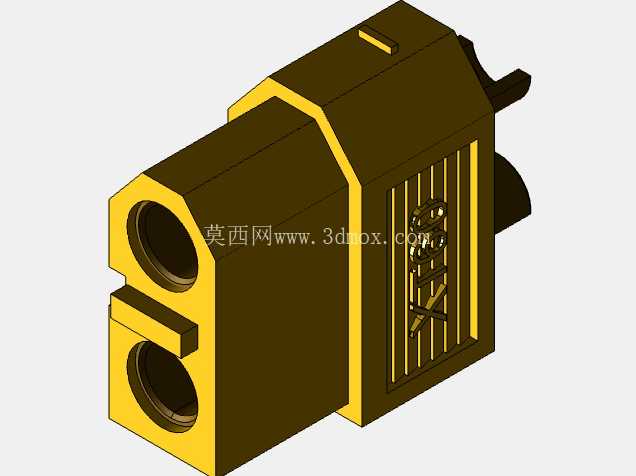

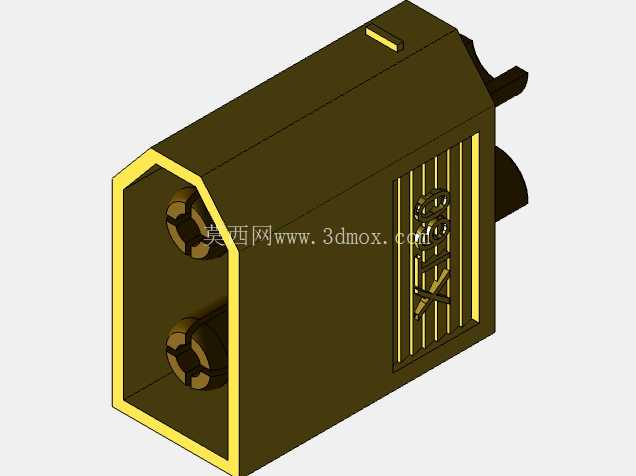

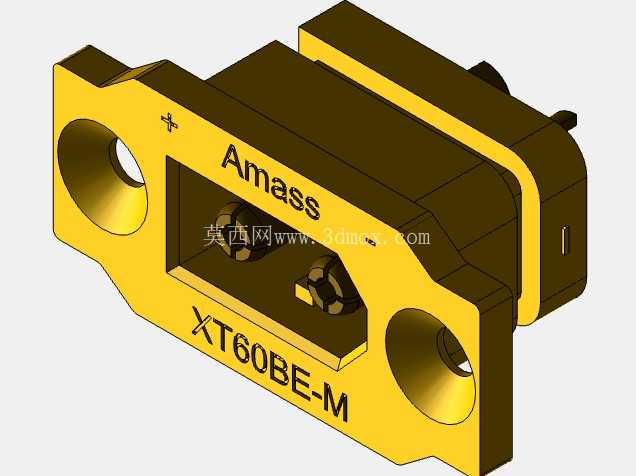

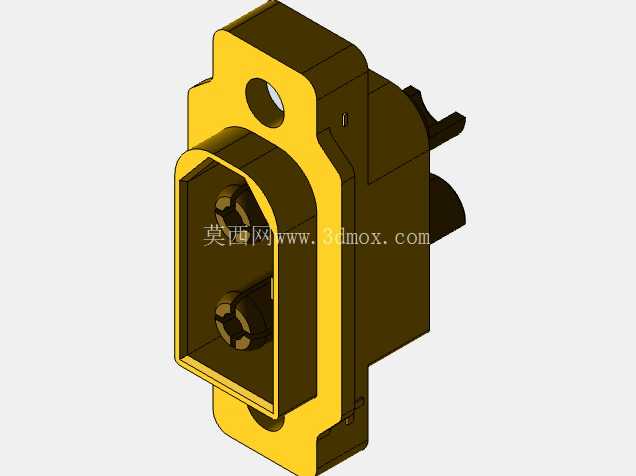

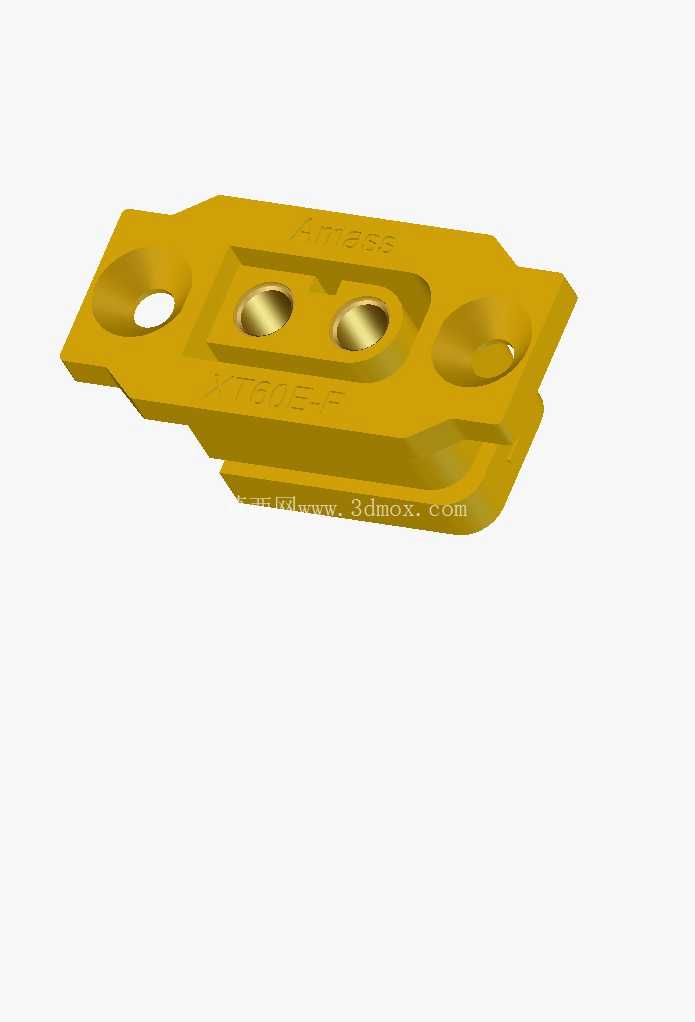

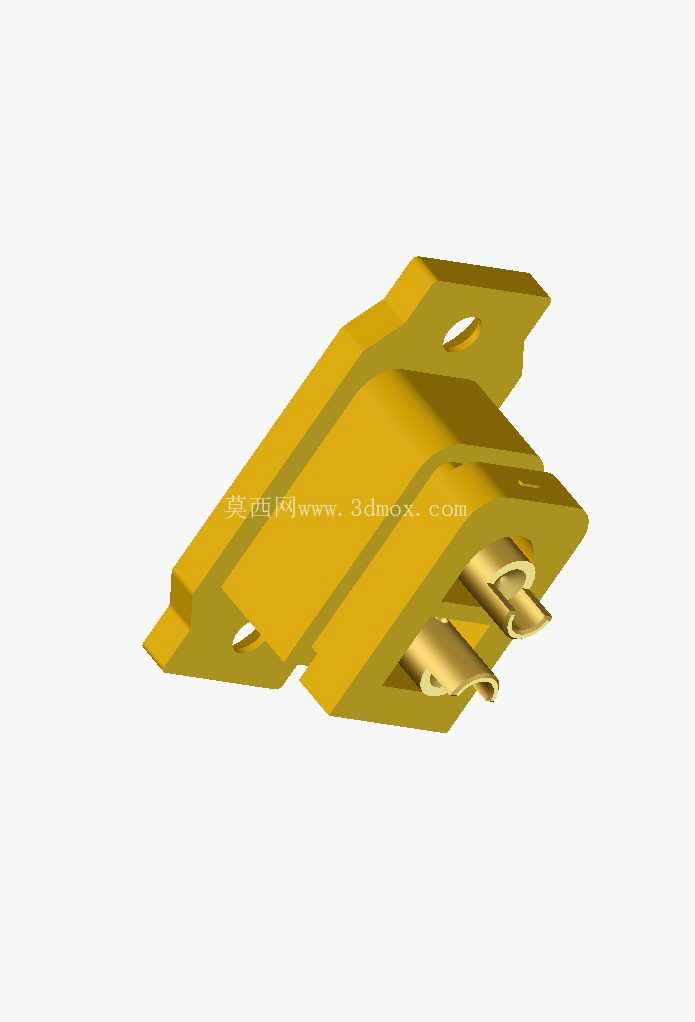

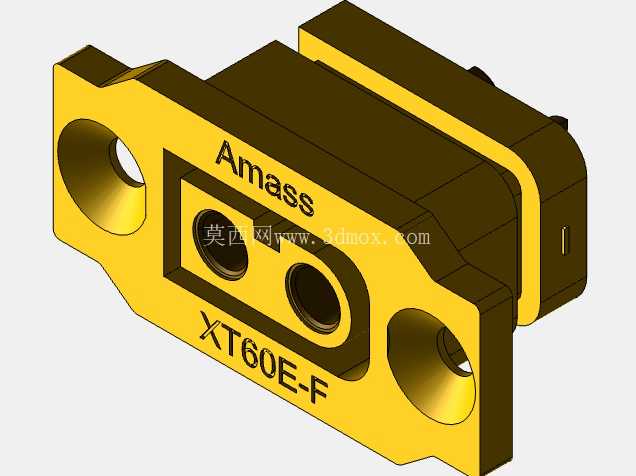

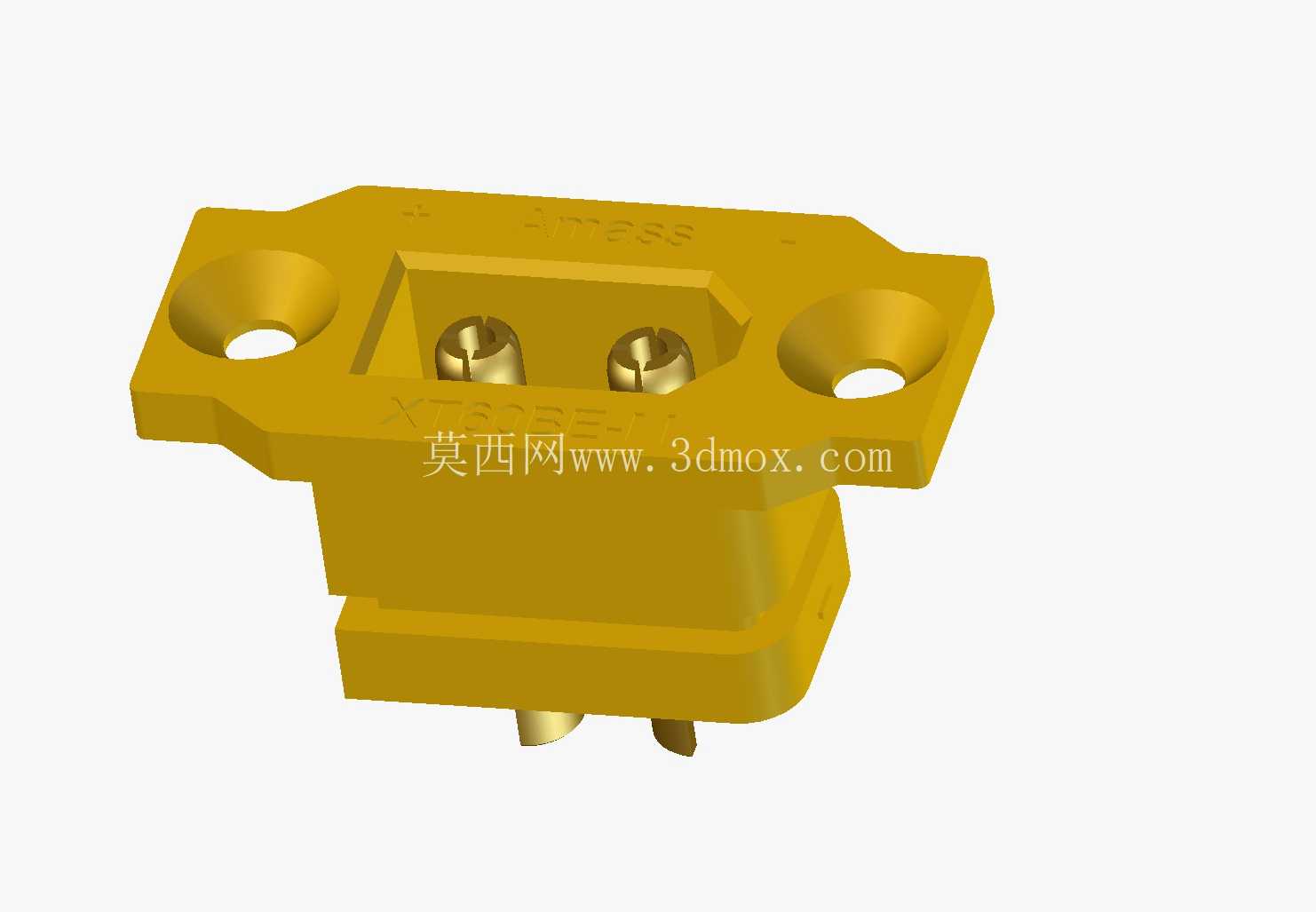

从结构设计逻辑来看，电缆安装款采用对称的公母对插结构，接触件采用冠簧式铜件镀金处理，插合后接触面积充足，能有效降低大电流工况下的温升，外壳采用高强度阻燃PA材质，表面做防滑纹理处理，方便徒手插拔操作，插合到位后有明显的卡扣反馈，避免振动工况下出现松脱。面板安装款的设计重点在安装固定结构上，三款面板型连接器都在主体两侧延伸出带安装孔的法兰边，安装孔位做了沉台处理，使用M3规格螺丝即可完成面板固定，安装后连接器主体与面板贴合紧密，不会出现晃动，其中两款分别对应面板端的公、母接触端，另一款为带定位凸台的变体，可适配有防呆安装要求的面板开孔，避免装反导致的极性接反问题。

在安装边界尺寸上，电缆安装款的主体外形尺寸与常规XT60通用件完全兼容，公头插合端外径、母头内腔尺寸都符合行业通用互换标准，可直接替换市面上同规格的克隆产品，不需要调整原有线缆的压接模具；面板安装款的法兰边间距、安装孔中心距做了统一适配，同系列不同极性的面板款开孔尺寸完全一致，设计面板开孔时只需要统一加工对应尺寸的矩形过孔与两个螺丝孔即可，不需要针对公母端单独做开孔设计，能有效减少结构设计阶段的重复工作量。接触件的接线端采用焊杯结构，适配10-12AWG规格的硅胶线，焊杯深度足够，焊接后线缆抗拉扯能力强，不会因为日常拖拽导致焊盘脱落。

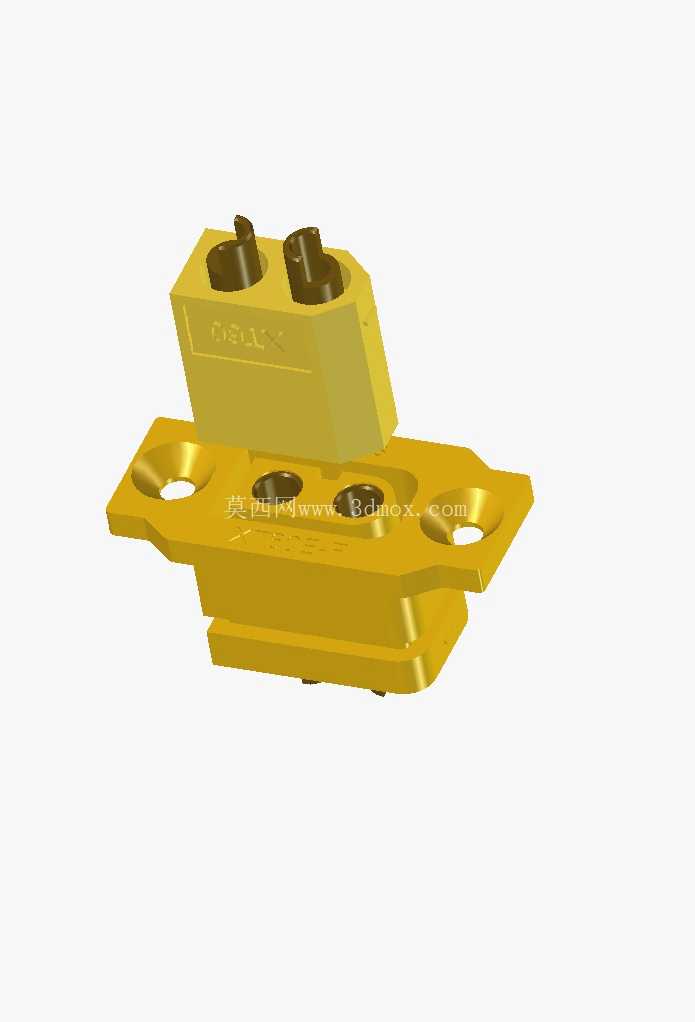

从实际选型角度出发，做设备内部动力线接驳时，如果是线缆之间的直接对接，选电缆安装款即可，公母头分别压接在两段线缆端部，插合后就能完成回路连接，不需要额外做固定结构；如果是需要在设备外壳、安装板上做外露的电源接口，就选面板安装款，通过法兰螺丝把连接器固定在面板上，外侧接外部输入线缆，内侧接设备内部的电源模块，安装后接口平齐美观，同时能承受一定的插拔冲击力，不会因为多次插拔导致连接器移位。所有型号的外壳都做了极性防呆设计，公头和母头的外壳轮廓有对应的凹凸结构，反插时无法完全到位，能从结构上避免极性接反导致的电源短路问题，不需要额外增加防呆标识也能避免装配错误。接触件的插合力度做了优化，既不会因为插合力过大导致插拔困难，也不会因为太松导致接触不良，经过多次插拔循环后接触阻抗依然能保持在较低水平，满足长期使用的可靠性要求。
