拖挂式发电机供电伸缩照明光塔结构设计

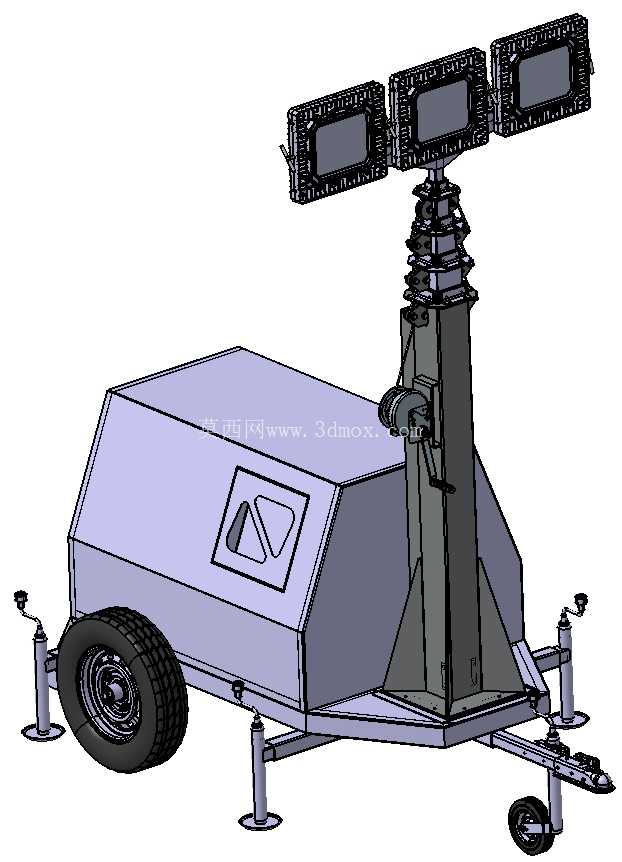

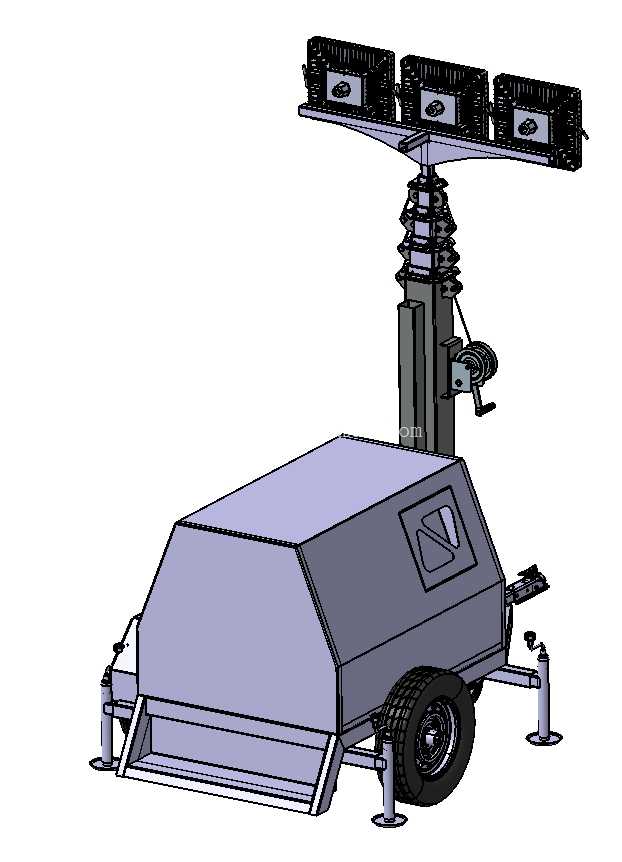

这款拖挂式移动照明设备的三维结构设计，核心围绕无固定电网场景下的大范围应急照明需求展开，常见于户外施工抢险、野外作业营地、大型活动临时场地、灾害救援现场这类需要快速部署高亮度照明的工况。设备整体采用拖挂式底盘结构，单组充气轮胎搭配前置牵引架，可直接挂接在通用机动车辆尾部完成转场运输，无需额外吊装设备，转场效率远高于固定式照明塔架。底盘四角设置可调节支撑支腿，作业状态下支腿伸出接触地面，抵消轮胎承载的形变余量，即使在不平整的碎石、泥土地面，也能通过单独调整各支腿伸出长度保证整机水平，避免灯架升高后出现重心偏移倾覆的风险。

设备的动力与储能单元集成在底盘上部的封闭舱体内，舱体采用钣金折弯焊接成型，侧面设置检修口与通风散热格栅，既可以为内置的发电机组提供防护，避免户外作业时雨水、扬尘侵入动力单元造成故障，也能平衡整机重心，让高置灯架升起后的整机稳定性满足户外抗风等级要求。舱体外形做了斜切收边处理，减少拖挂行进过程中的风阻，同时避免棱角位置在转场、部署过程中发生磕碰剐蹭。

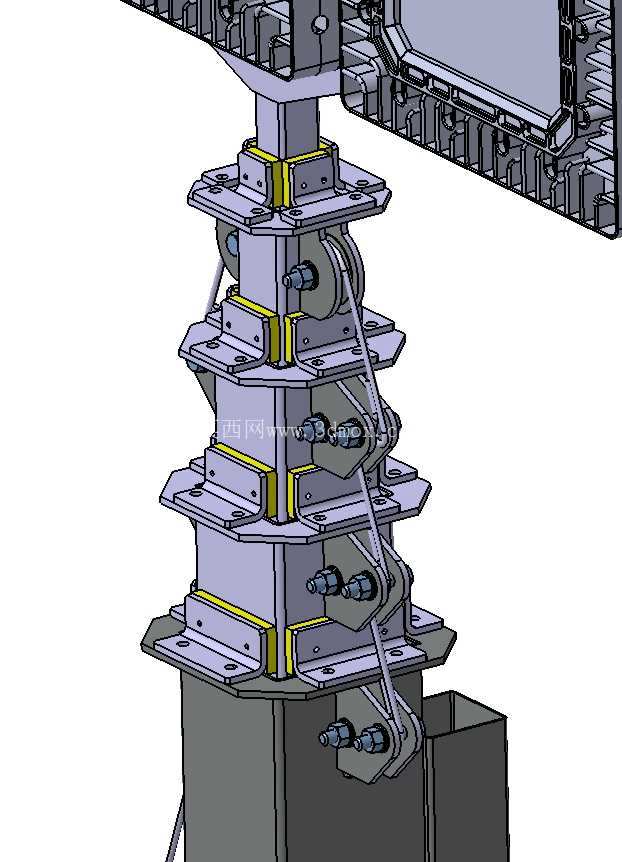

照明升降部分采用多节嵌套式伸缩桅杆结构，桅杆底部通过法兰与底盘机架刚性连接，内置的升降驱动结构可实现多节灯杆的同步伸缩，完全收回状态下桅杆整体高度低于舱体顶部轮廓，不会增加拖挂行进时的整机高度，满足普通道路通行的限高要求；完全伸出后可将顶部灯组抬升至数米高度，覆盖半径数十米的照明区域，避免低矮照明带来的阴影遮挡问题。顶部灯组采用三盏独立可调角度的泛光灯具，每盏灯具都可单独调整俯仰、水平照射角度，作业人员可根据现场实际照明需求，灵活调整各灯具的照射方向，既可以集中光线照亮核心作业面，也可以分散角度覆盖更大范围的周边区域。

从结构设计的边界尺寸来看，整机拖挂状态下的长度、宽度、轮距参数均符合小型拖挂设备的道路通行规范，牵引架高度匹配常见皮卡、轻型货车的后牵引接口，不需要对牵引车辆做额外改装。支撑支腿的伸出行程预留了足够的调节余量，即使地面存在15度以内的坡度，也能通过支腿调节将整机调整至水平状态。伸缩桅杆的各节配合面设置了导向与定位结构，升起后可自动锁止，不会因为户外风载出现自行回缩或者晃动的问题，灯架顶部预留了线缆走线通道，供电线缆从桅杆内部穿行，避免外露线缆在升降过程中被剐蹭，也减少户外环境对线缆的老化影响。

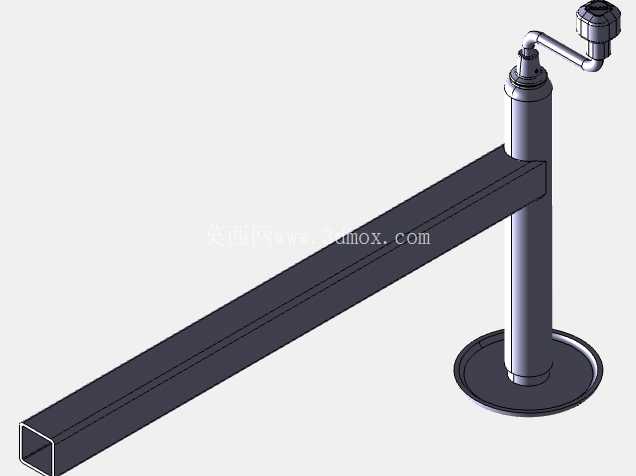

设计过程中充分考虑了户外作业的维护便利性，发电机组舱的检修口正对日常维护的滤芯、加油口位置，日常保养不需要完全拆解舱体结构；灯具采用模块化安装结构，单盏灯具出现故障时可单独拆卸更换，不需要拆解整个灯组；支撑支腿采用螺纹调节加插销定位的结构，即使在低温、扬尘环境下也不会出现卡滞，作业人员不需要额外工具即可完成支腿的收放操作。底盘机架采用矩形钢管焊接成型，关键受力位置做了加强筋处理，可承受拖挂过程中的颠簸冲击，长期使用也不会出现机架变形的问题。
