匈牙利Borsod发电厂100M锅炉本体结构

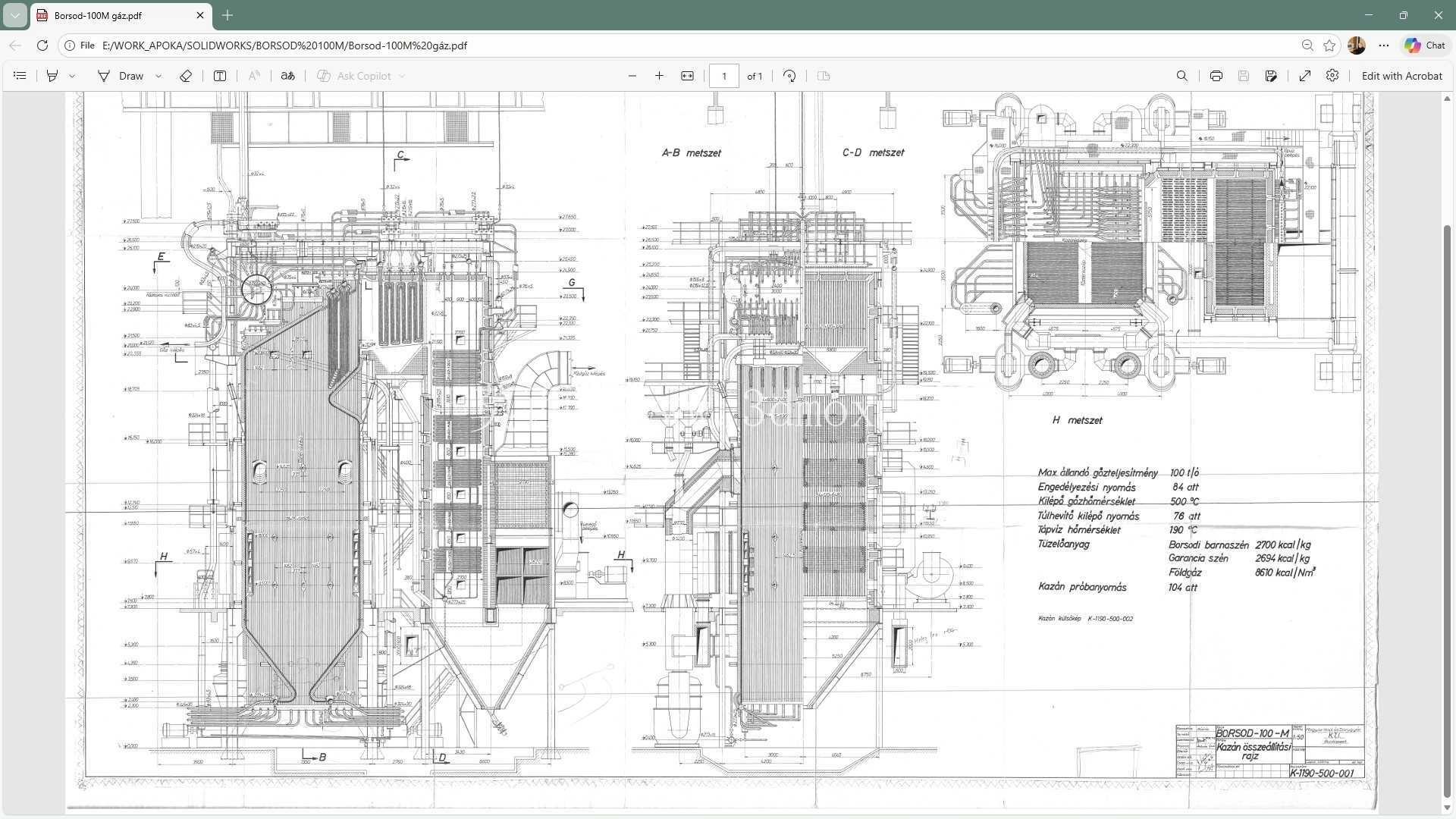

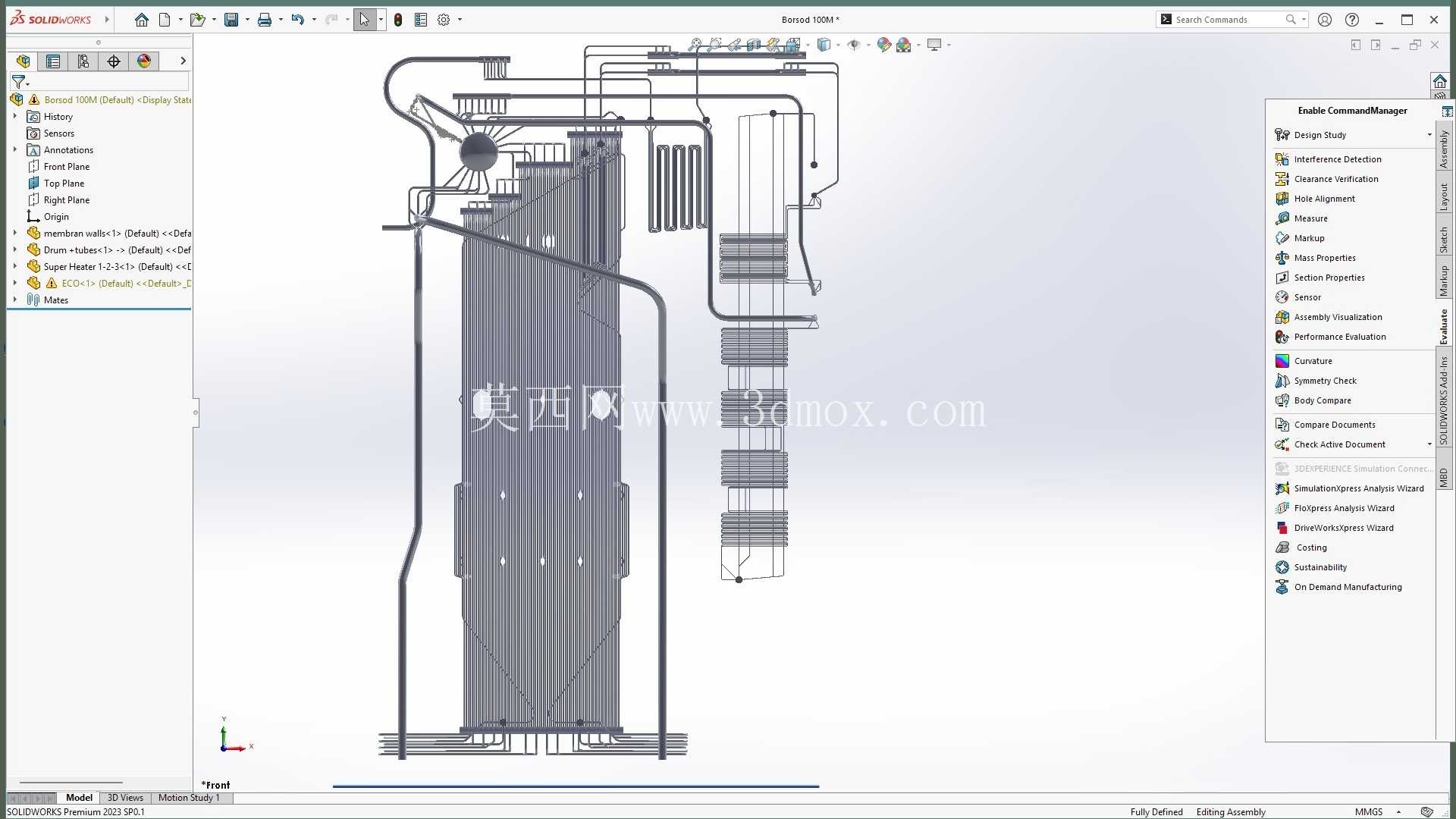

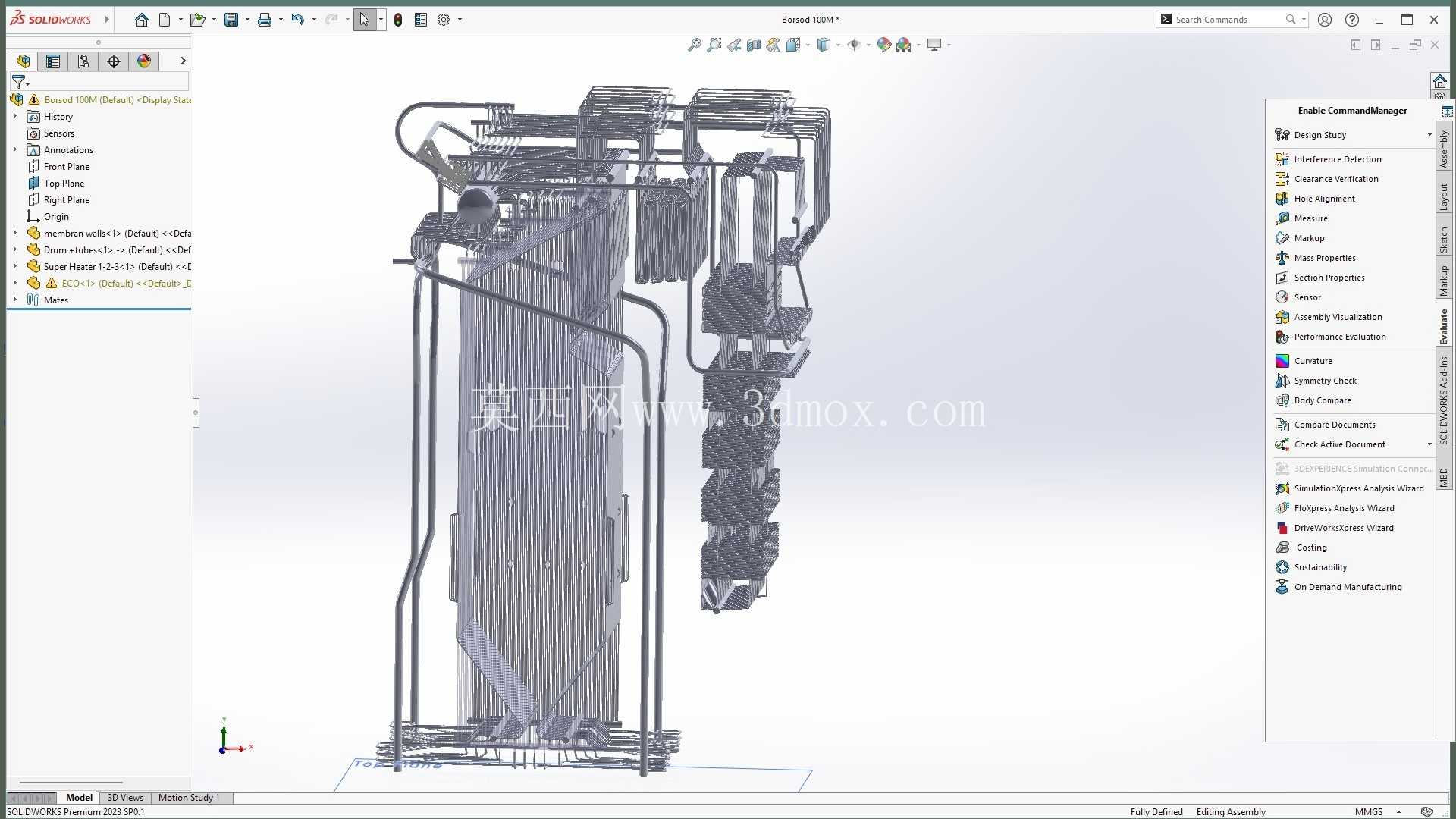

该锅炉本体三维结构完整还原了火电场景下燃煤/燃气发电机组的核心换热承压单元形态，在发电厂热力系统中承担着将燃料化学能转化为蒸汽热能的核心作用，是汽轮发电机组的上游核心供能设备。从结构设计逻辑来看，整体采用立式塔式布置思路，炉膛区域设置膜式水冷壁结构，这种结构一方面可以完全密封炉膛减少烟气泄漏，另一方面可以通过管壁内的工质流动吸收炉膛辐射热，同时膜式壁的鳍片结构大幅提升了受热面的整体刚性，减少了炉墙的耐火材料用量，降低了整体设备自重。

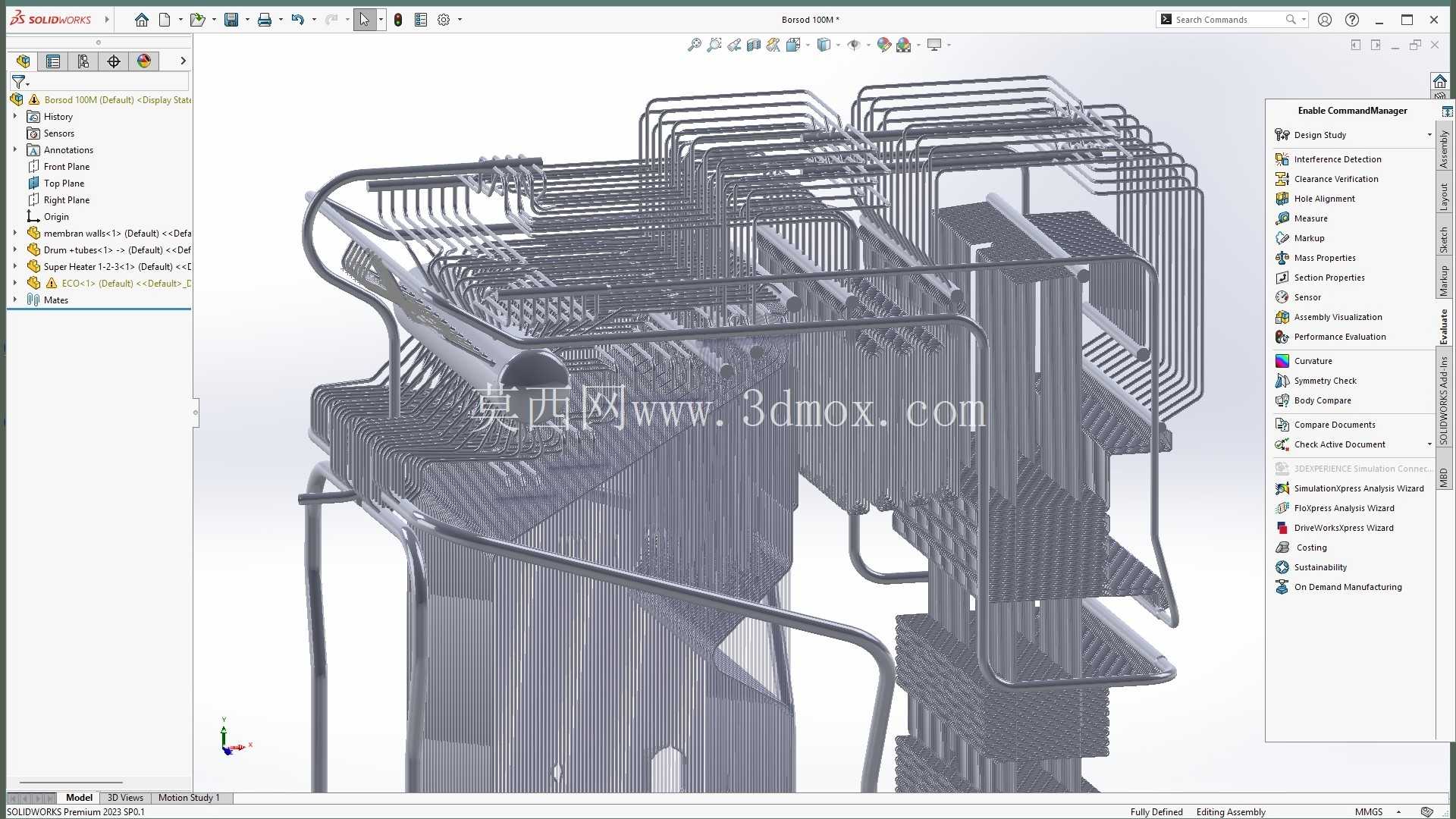

在管路系统设计上，该结构没有采用大口径集中母管的连接方式，而是通过多组小型分配管实现工质的分级输送，这种设计思路可以让水冷壁、过热器等不同受热面的工质流量分配更均匀，避免局部管壁因流量不足出现超温爆管的问题，同时小口径分配管的布置灵活性更高，可以顺着锅炉本体的钢架结构走向排布，减少管路的弯折应力，提升长期运行下的结构可靠性。从安装边界来看，锅炉整体为立式高耸结构，底部通过刚性支座与发电厂主厂房的锅炉钢架基础连接，侧面设置多组导向支座来吸收运行过程中受热产生的膨胀位移，顶部则通过悬吊结构将部分受热面荷载传递到厂房顶部的承重梁上，这种悬吊与支撑结合的固定方式，可以适配锅炉从冷态到热态上百米的膨胀量，避免结构因热应力出现开裂变形。

从受热面的排布逻辑来看，炉膛出口区域依次布置了过热器、再热器等换热组件，这些组件采用管屏式结构，通过管夹固定在钢架上，管屏之间预留了足够的检修间隙，同时烟气流向顺着管屏间隙纵向流通，减少了烟气的横向冲刷磨损，延长了受热面的使用寿命。在炉膛下部的冷灰斗区域，结构采用倾斜式膜式壁设计，角度适配固态排渣的滑落需求，避免灰渣在壁面堆积造成结焦。

对于三维建模从业者而言，该模型完整还原了锅炉本体的管路走向、支吊架布置、受热面排布逻辑，可以作为火电设备结构设计的参考样本，在进行同类型锅炉建模时，可以参考其分配管的布置方式、膜式壁的拼接逻辑、热膨胀间隙的预留思路，避免建模过程中出现结构干涉、安装边界冲突的问题。在设备选型参考层面，该结构体现的小口径管路分配设计思路，也可以为中小型工业锅炉的管路系统设计提供参考，相比大口径母管设计，分级分配的方式更便于控制不同回路的工质流速，优化换热效率，同时降低管路的制造安装难度。

从结构细节来看，所有承压管路的连接位置都预留了焊接坡口的安装空间，管屏之间的连接密封结构也做了细节还原，钢架的立柱与横梁采用型钢拼接结构，节点位置的连接板、螺栓孔位都有对应体现，能够直观展示锅炉本体的装配逻辑。在实际电厂应用场景中，这类锅炉本体需要配套制粉系统、送引风系统、水处理系统共同工作，本体结构的接口位置都对应了外部系统的连接法兰，建模时的接口位置精度直接影响后续整体厂房的管线排布精度，该模型的接口位置还原度较高，可以作为厂区管线综合排布的参考基准。
