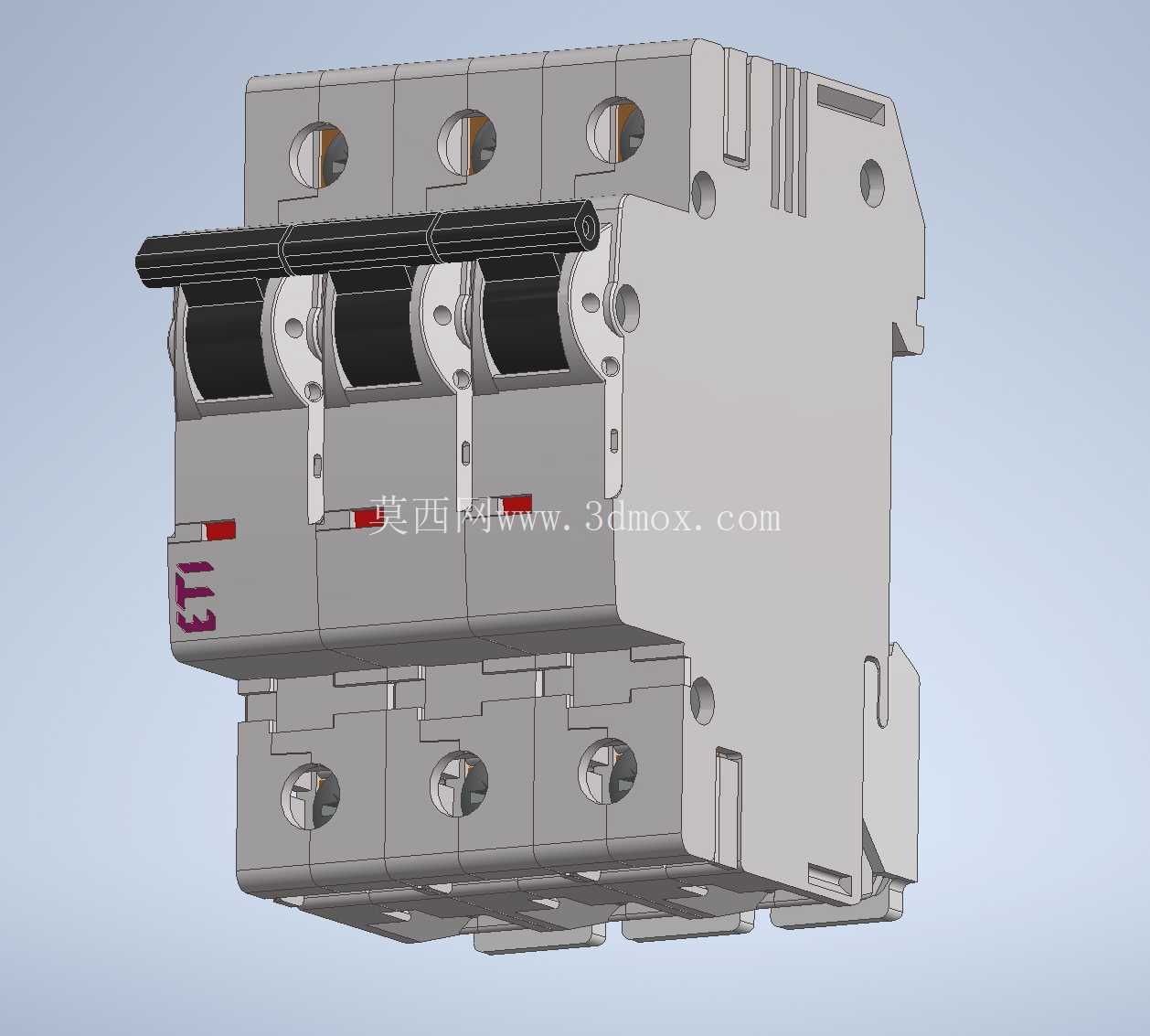

ETI三极微型断路器三维结构设计

在低压配电系统的终端配电环节，微型断路器是用量最大的保护类元器件，从民用住宅的户内配电箱，到商业综合体的楼层配电间，再到工业现场的设备控制柜，都能看到这类元器件的身影。本次还原的三极微型断路器结构，针对三相交流回路的保护需求设计，可同时对三路相线的过载、短路故障做出快速响应，避免故障电流扩大造成线缆过热、设备烧毁甚至电气火灾等问题。

从实际使用场景来看，这类三极断路器多用于380V三相回路的进线或负载端保护，常见于小型加工设备的电源进线、三相插座回路、照明配电箱的三相总开关位置，相比单极、双极产品，三极结构可同步分断三相线路，避免单相分断带来的设备缺相运行风险。在结构设计层面，这款断路器采用模块化的拼接思路，三个单极单元通过侧边的卡扣结构组合为整体，每个极都包含独立的灭弧室、操作机构、热脱扣元件与磁脱扣元件，既保证了各极动作的同步性，也能在单个极出现故障时单独拆解更换，降低后期维护成本。

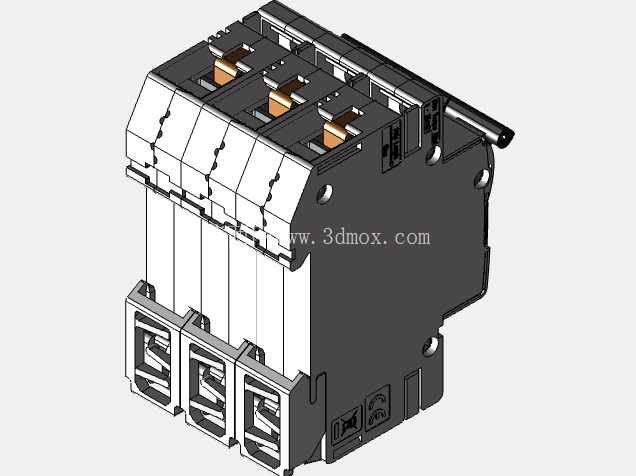

安装边界上，这款产品完全适配标准35mm DIN导轨，背部的弹性卡扣可直接卡入导轨完成固定，无需额外打孔安装，单极宽度为标准18mm模数，三极整体宽度为54mm，在配电箱内排布时可与同模数的隔离开关、漏电附件、浪涌保护器等元器件紧密拼接，充分利用柜内安装空间。接线端采用上下对称的螺钉压紧结构，适配1-25mm²的铜芯线缆，接线时无需对线缆做特殊处理，剥除合适长度的绝缘层后插入接线端子拧紧螺钉即可，端子处的防误触挡板可避免接线后裸露带电部分，降低施工与运维过程中的触电风险。

功能特性上，这款断路器的热脱扣元件采用双金属片结构，当回路出现过载电流时，双金属片受热弯曲推动脱扣机构动作，分断时间与过载电流大小匹配，可躲过电机类负载启动时的短时冲击电流，避免误跳闸；磁脱扣部分采用电磁线圈结构，当回路出现短路大电流时，线圈产生的电磁吸力瞬间推动脱扣机构动作，分断时间控制在毫秒级，快速切断故障回路。操作手柄采用三极联动设计，拨动手柄时三个极同步闭合或分断，手柄上的合分闸位置标识清晰，在柜外即可直观判断断路器的工作状态，手柄表面的防滑纹理可保证操作时不打滑，即使戴绝缘手套操作也能准确施力。

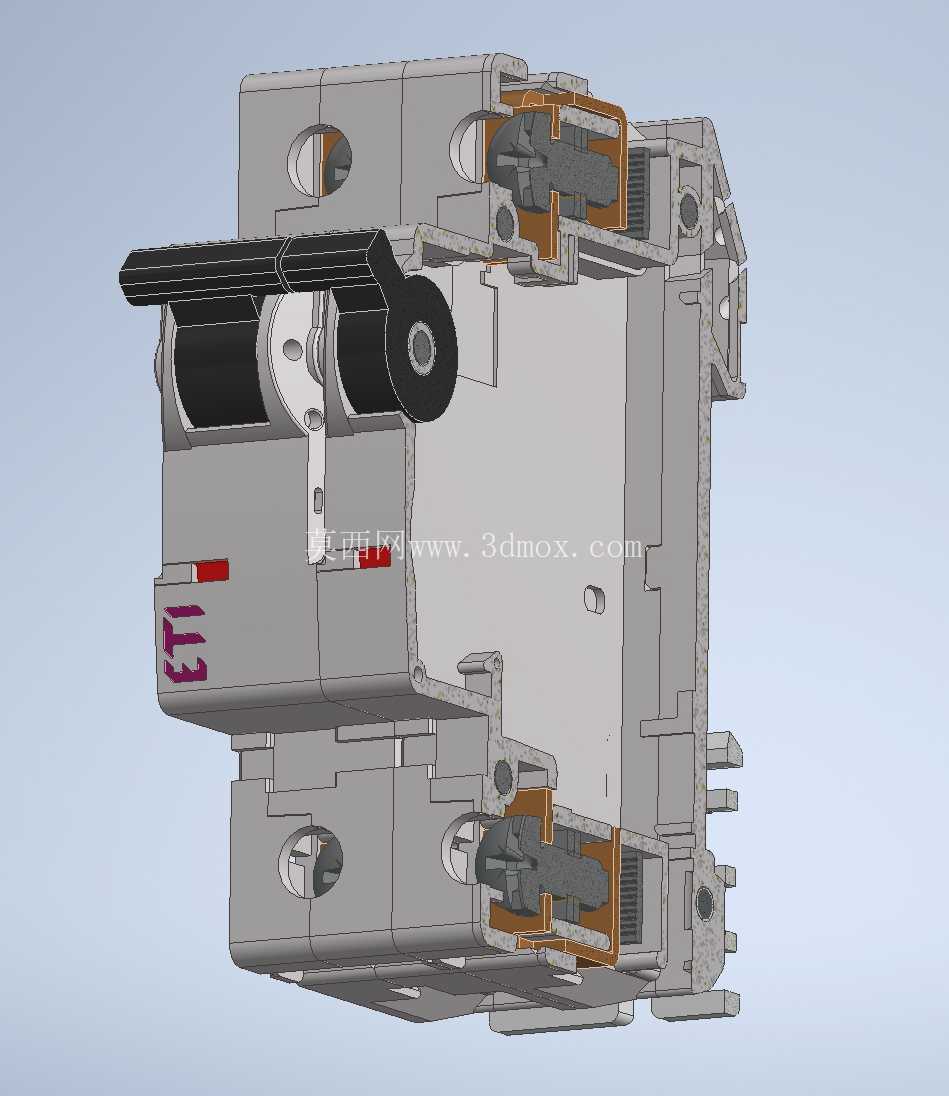

在三维建模过程中，需要重点还原各部件的配合间隙，比如操作机构的转轴配合位置、脱扣机构的触发行程、灭弧室的栅片排布间距，这些细节直接影响后续做运动仿真时的动作准确性。外壳部分采用上下扣合的结构，表面的散热筋既可以提升外壳的结构强度，也能增加散热面积，帮助断路器在正常工作时散发内部热量，降低温升。进出线端的接线螺钉位置预留了足够的操作空间，使用标准螺丝刀即可完成接线操作，不会被相邻的元器件干扰。侧面的组合卡扣结构做了导向斜面设计，拼接多个极单元时可顺着斜面滑入卡紧，无需额外工具即可完成组装，拆解时只需按压卡扣的解锁位置即可拆分单元。

从结构设计的细节来看，这款断路器的进出线端都设置了压线板，螺钉压紧时压线板会均匀压在线缆表面，避免单点压紧造成的线缆损伤，同时也能增大接触面积，降低接触电阻，减少长期工作时的接头发热问题。灭弧室的栅片采用交错排布方式，可快速切割分断时产生的电弧，将长弧分割为多段短弧快速熄灭，避免电弧持续烧蚀触头，提升产品的分断寿命。操作机构采用速通速断结构，手柄的操作速度不会影响触头的闭合与分断速度，可避免缓慢操作时触头之间持续拉弧烧蚀，提升产品的使用寿命。
