24KV中压开关柜柜体结构设计

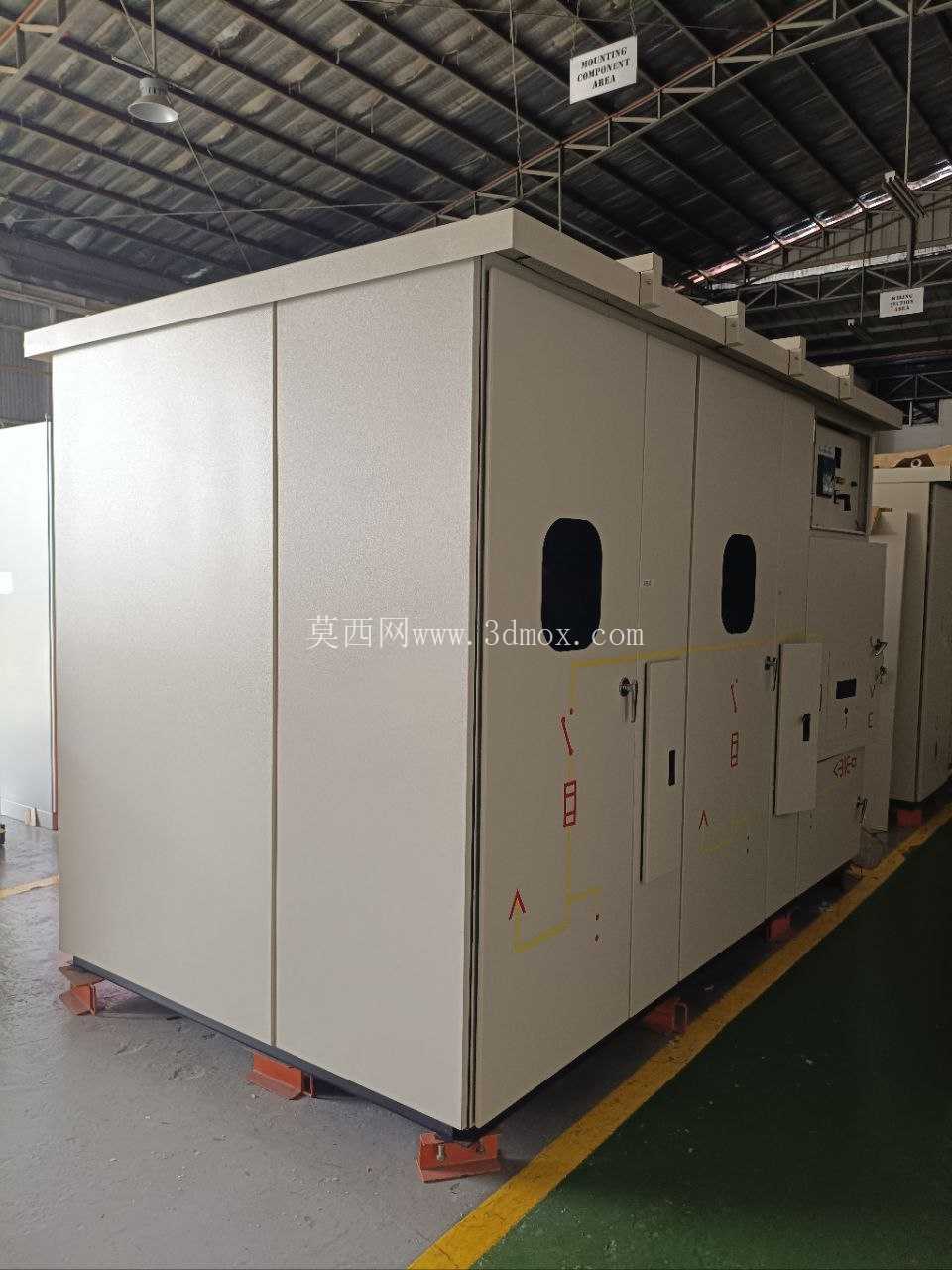

在工业配电、厂区供电、商业综合体变配电系统中，24KV电压等级的中压开关柜承担着电能分配、线路保护、故障隔离的核心作用，是中压供配电网络里的核心节点设备，直接关系到整个供电回路的运行可靠性与运维安全性。这款柜体采用独立式镀锌铁结构设计，主体板材厚度选用2.5mm，盖板板材厚度为2.0mm，在结构强度与材料成本之间做了平衡，既能够满足柜内元器件安装后的承重需求，也能抵御运输、安装过程中的外力冲击，同时镀锌材质本身具备不错的抗锈蚀能力，适配多数室内配电房的安装环境，无需额外做表面防腐处理即可满足长期使用要求。

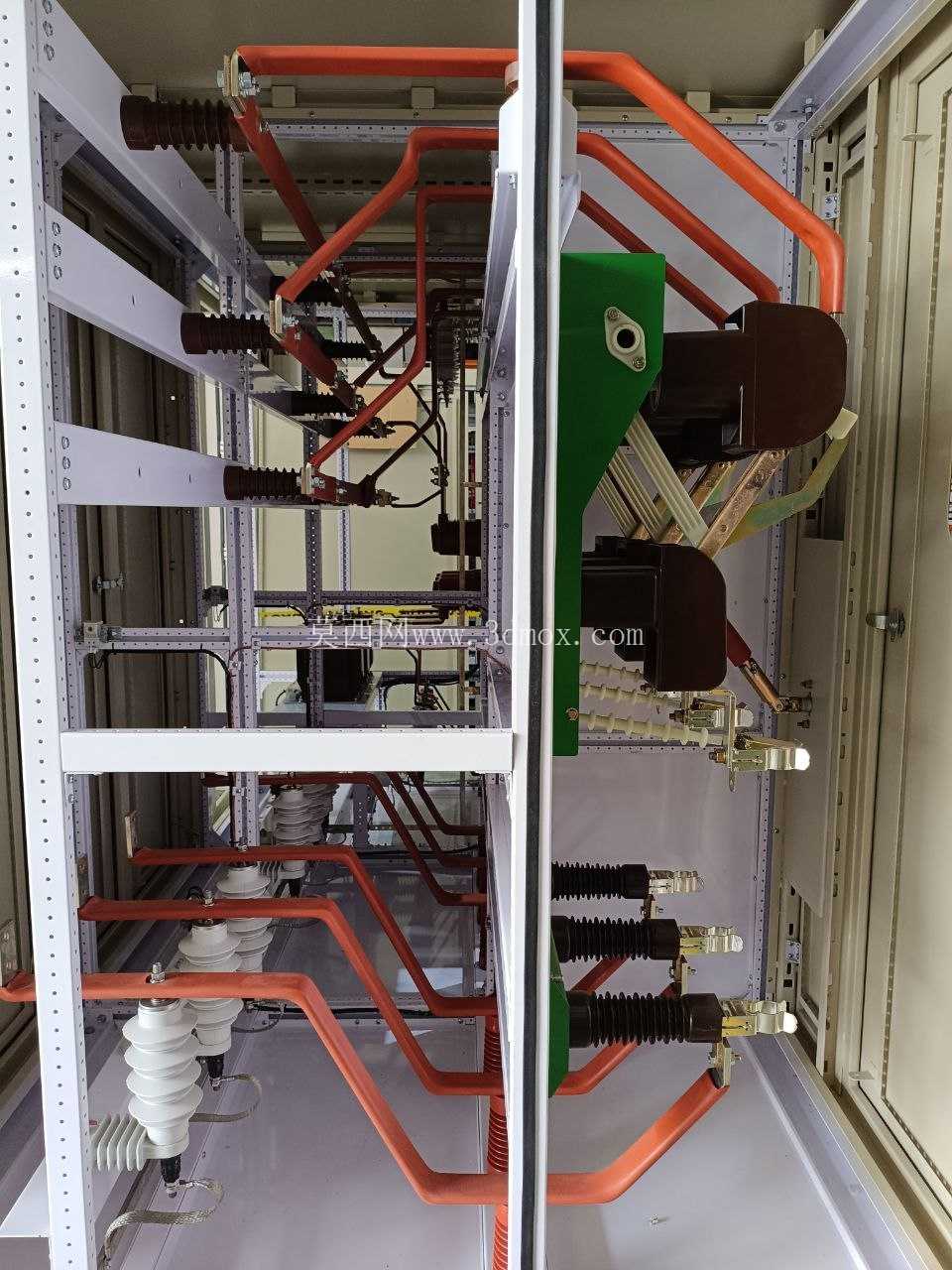

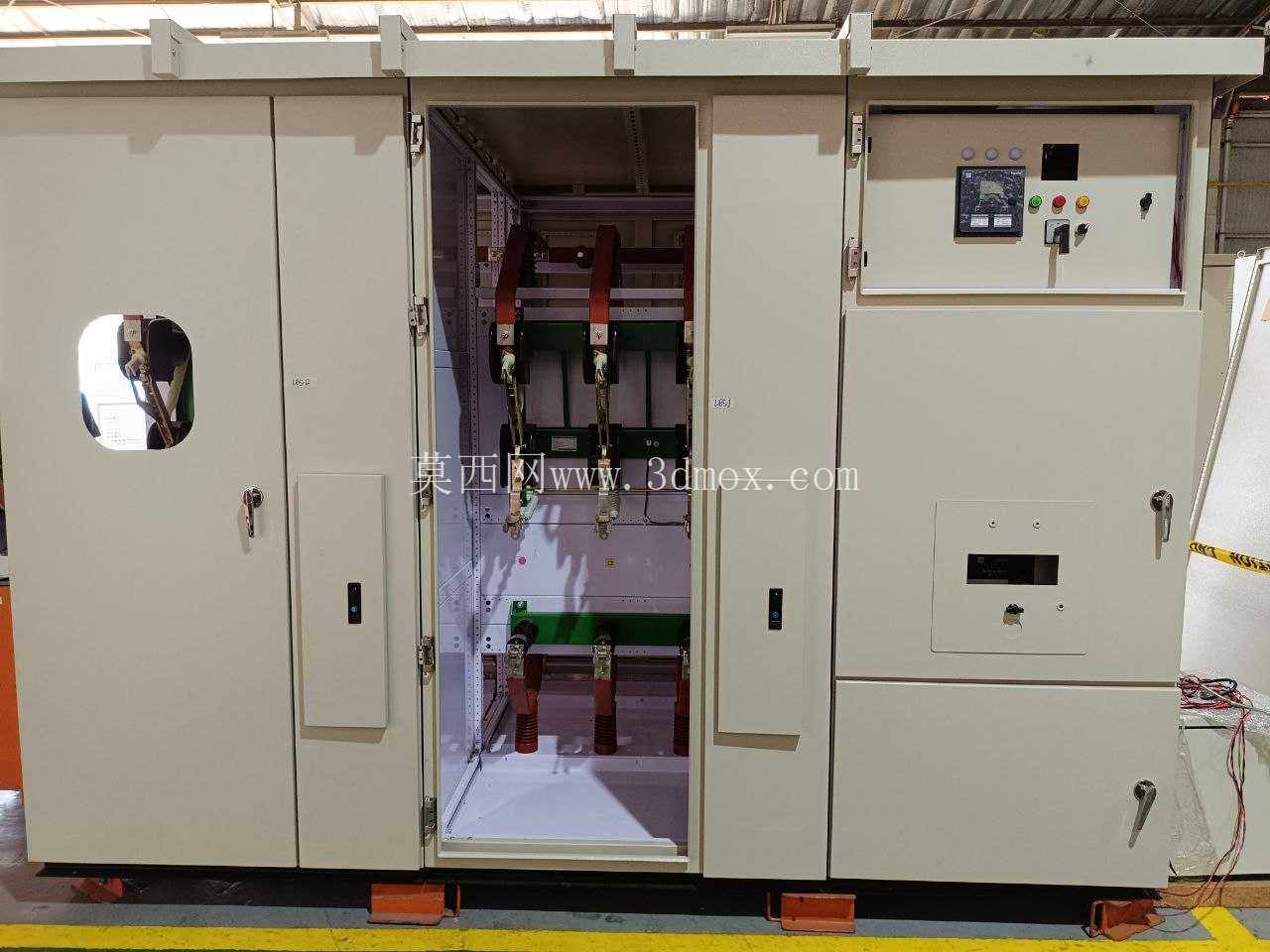

从结构布局来看，这款柜体整合了三类核心功能单元：主回路配置1250AT 3极HVX真空断路器，作为主进线的通断与保护元件，能够在回路出现过载、短路故障时快速切断电路，避免故障范围扩大；施耐德馈线回路配置1630AT 3极负荷开关，承担馈出回路的电能分配与分断操作；另外两路馈出回路配置630AT 3极负荷开关，适配不同容量的下级配电回路，满足多回路出线的配电需求。柜体采用多隔室设计，不同功能单元之间设置金属隔板分隔，能够避免单一隔室出现故障时波及其他回路，提升设备运行的安全冗余，柜门设置观察窗，运维人员无需打开柜门即可观察内部元件的运行状态，降低日常巡检的操作风险。

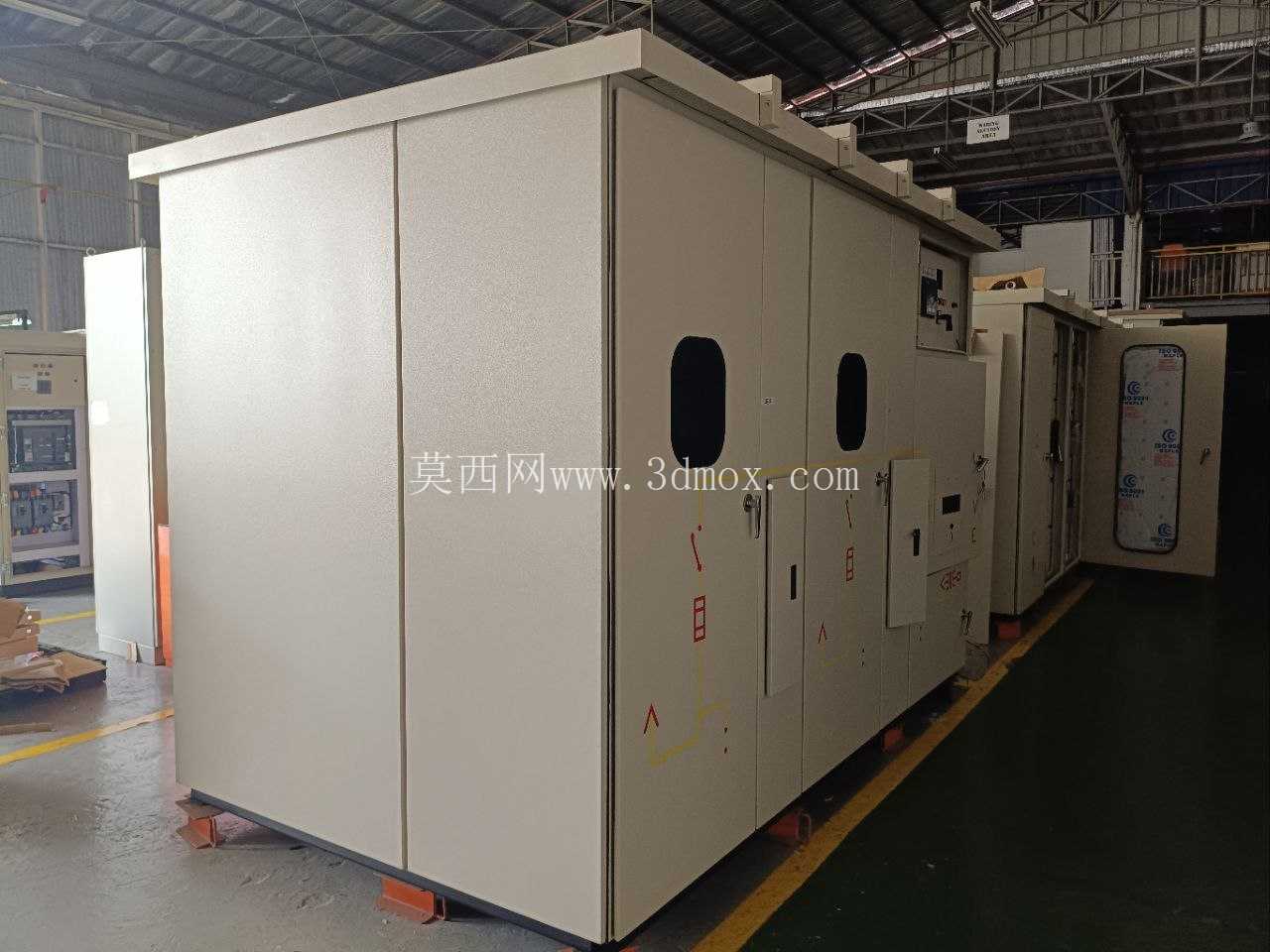

尺寸设计上，柜体整体外形尺寸为2200mm高、3150mm宽、1850mm深，所有尺寸均以毫米为单位标注，在做配电房布局设计时，需要预留足够的安装与操作空间：柜体正面需要预留不小于1200mm的操作通道，满足断路器摇进摇出、柜门开启、运维操作的空间需求，柜体侧面与背面需要预留不小于800mm的维护通道，方便后期线缆接线、元件检修更换作业。柜体顶部预留母线安装空间，底部预留电缆进出线开孔，能够适配上进上出、下进下出等多种线缆布线方式，适配不同配电房的布线设计要求。

设计过程中需要重点考量几个核心要点：首先是柜体的承重性能，柜内安装的真空断路器、负荷开关、母线、线缆等部件总重量较大，柜体框架需要做加强筋设计，避免长期承重出现结构变形，影响断路器等元件的操作精度；其次是防护等级，室内安装的中压开关柜通常需要达到IP4X的防护等级，能够防止直径大于1mm的固体异物进入柜内，避免小动物、杂物进入造成短路故障，柜门与柜体的接缝处需要加装密封胶条，门板拼接处做折边处理，提升整体防护性能；第三是接地连续性，整个柜体的金属框架、门板、隔板之间需要做可靠的电气连接，接地电阻满足规范要求，避免故障时柜体带电引发安全事故。

从实际应用场景来看，这类24KV中压开关柜多用于10KV以上24KV以下电压等级的配电系统，常见于工业园区总配电室、大型商业建筑变配电所、工矿企业车间配电进线端，作为二级配电的核心开关设备，上接主变压器低压侧（中压侧）出线，下接各个车间、楼层的变压器或者高压用电设备，承担着电能中转与保护的作用。在做三维建模时，需要准确还原柜体的框架结构、隔室分隔、门板铰链位置、元件安装孔位，确保后续生成的工程图纸能够直接用于生产加工，建模过程中需要注意板材折弯的工艺余量，避免设计尺寸与实际加工尺寸出现偏差，同时要预留元器件的安装操作空间，避免出现元件安装后无法操作、柜门无法关闭的干涉问题。

柜体的门板采用铰链式开启设计，每扇门板都配置相应的门锁，满足五防联锁的要求，防止误操作引发安全事故，柜内预留二次线缆走线槽，方便二次控制回路的布线与接线，母线室设置独立的泄压通道，当柜内出现短路燃弧故障时，高压气体能够从泄压通道定向排出，避免冲击到正面操作的运维人员，提升设备的本质安全性能。在结构设计时，还需要考虑设备的吊装与运输，柜体顶部设置专用吊耳，能够满足整体吊装的需求，底部设置安装槽钢，方便现场就位后与基础预埋件焊接固定，确保柜体安装后的稳定性，避免运行过程中出现晃动移位。
