城市两轮电动代步滑板车结构设计

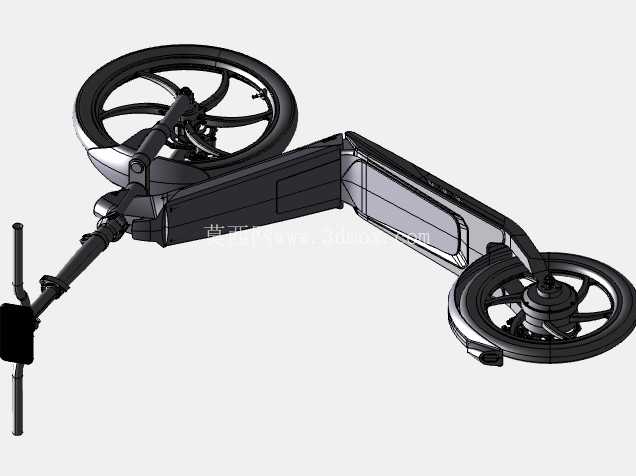

这款两轮电动代步滑板车的三维结构设计，核心瞄准城市短途出行的高频使用场景，覆盖日常通勤最后三公里接驳、商圈短途代步、园区日常通行等实际使用需求，区别于传统人力滑板车与大体积电动自行车，在通过性、便携性与骑行稳定性之间做了针对性的结构平衡。从实际使用场景出发，设计阶段首先考虑了城市铺装路面的通行特性，整车轮径选用与电动自行车同源的大尺寸辐条轮结构，相比小轮滑板车，能够更好地应对城市路面常见的井盖落差、地砖缝隙、轻微减速带等路况，降低骑行过程中的颠簸感，同时大轮径的滚动阻力更低，在同等电池容量下能够获得更长的续航表现。驱动系统采用轮毂电机集成在后轮的布置方案，将动力单元与后轮结构整合，省去了额外的链条、皮带传动结构，既减少了传动过程中的动力损耗，也降低了后期使用过程中的维护频次，避免了传动结构外露带来的衣物卷入、泥水飞溅等问题。整车的车架主体采用低重心U型结构设计，站立踏板区域的离地高度控制在合理区间，既保证骑行过程中踏板不会与路面凸起发生剐蹭，也能让使用者在停车时双脚轻松接触地面，提升临时停靠的稳定性；踏板区域的宽度预留了充足的双脚站立空间，表面做防滑纹理结构设计，即使在雨天鞋底沾水的情况下也能保证脚部与踏板的摩擦力，避免骑行过程中打滑。转向部分沿用成熟的自行车转向结构，车把高度调整到适合成年人站立骑行的舒适区间，把横位置预留了刹车、调速控制的安装位，走线全部隐藏在车架立管内部，既提升了整车外观的整洁度，也能避免线路长期暴露在外出现老化、剐蹭破损的问题。前轮配备碟刹制动结构，后轮配合电机的电子制动功能，形成双重制动保障，在城市道路常见的20km/h以内的骑行速度下，能够实现短距离平稳制动，避免制动距离过长带来的安全隐患。电池模块集成在车架立管与踏板连接的倾斜段内部，利用车架的结构空间做内嵌式安装，既不占用踏板的站立空间，也能通过车架结构对电池形成防护，避免日常使用过程中电池受到磕碰；电池仓的拆装结构做了快拆设计，方便使用者取出电池单独充电，适配城市高层住户没有电梯口充电条件的使用场景。整车的外形尺寸控制在紧凑区间，长度方向不超过1.4米，宽度控制在0.6米以内，能够轻松进入居民楼电梯、地铁车厢，也可以在写字楼、商圈的非机动车停放区域小空间停靠，相比常规电动自行车占用的停放空间减少40%以上。前后轮的安装边界做了统一的同轴度公差设定，保证车轮转动过程中不会出现偏摆，轮组的辐条结构采用等强度设计，在保证承重能力的前提下尽可能降低轮组自重；挡泥板结构与前后轮做匹配设计，覆盖轮胎上半部分的足够区域，能够在雨天骑行时阻挡轮胎带起的泥水，避免弄脏使用者的衣物。车架的焊接位置全部做圆角过渡处理，避免尖锐棱角在使用过程中造成磕碰伤害，整车的承重结构经过受力仿真验证，能够满足100kg以内的成年人正常骑行使用，车架的管材厚度选择兼顾结构强度与整车自重，避免整车过重导致搬运不便。在实际使用的细节设计上，车把位置预留了车篮、手机支架等扩展配件的安装接口，使用者可以根据自身需求加装通勤所需的配件；整车的折叠结构设置在立管与车架的连接位置，折叠后可以通过拖行轮实现短距离拖行，方便在公共交通接驳时携带。设计过程中充分考虑了城市出行的各类边界条件，比如整车的离地间隙、转弯半径都经过反复校核，转弯半径控制在1.5米以内，能够在狭窄的人行道、小区道路上灵活转向；踏板的承重区域做了局部加强设计，避免长期站立踩踏出现踏板变形的问题。所有外露的紧固件都采用防锈材质，应对城市雨天、融雪剂等腐蚀环境，延长整车的使用寿命；线束的接插件全部做防水密封处理，达到日常淋雨不短路的防护等级，适配多变的户外使用环境。
