250Kw直联驱动工业离心风机结构设计

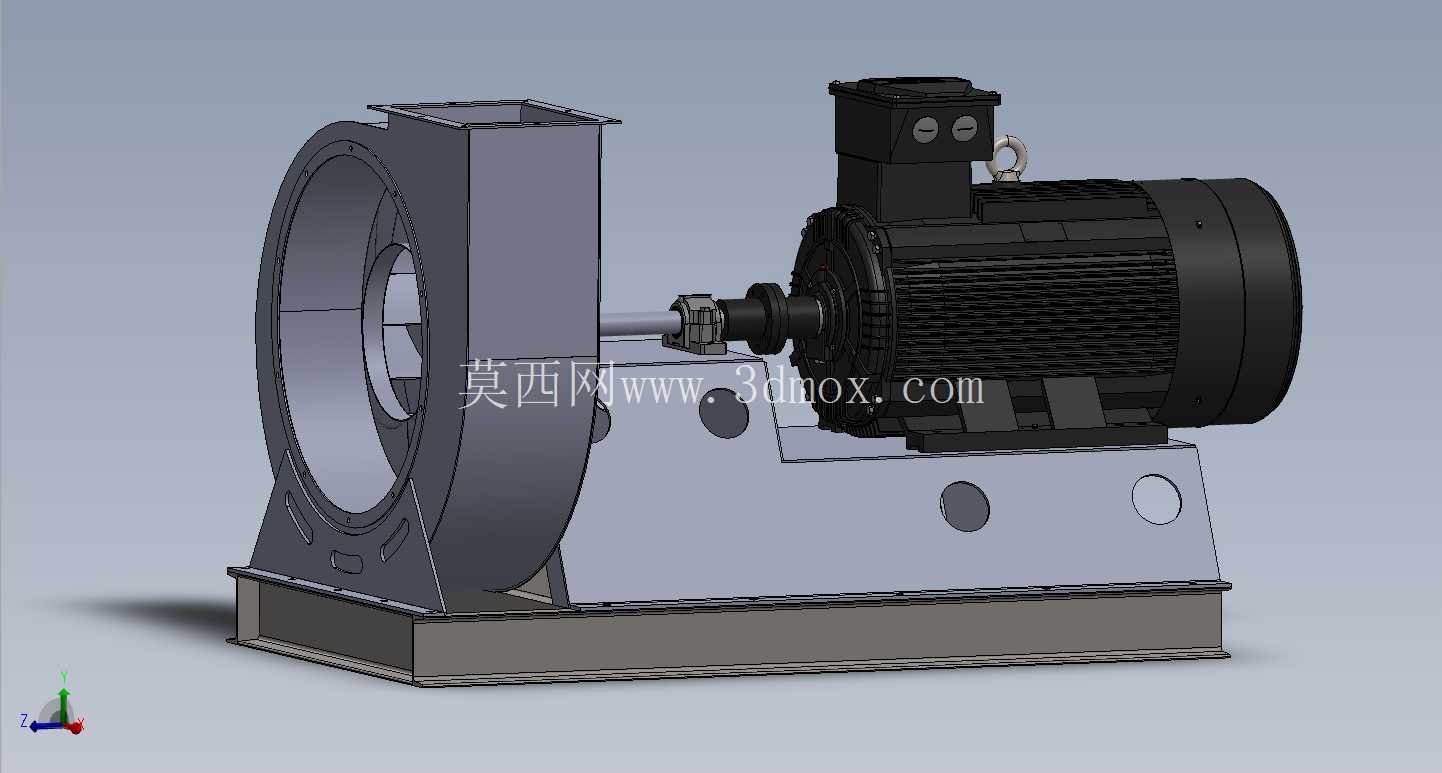

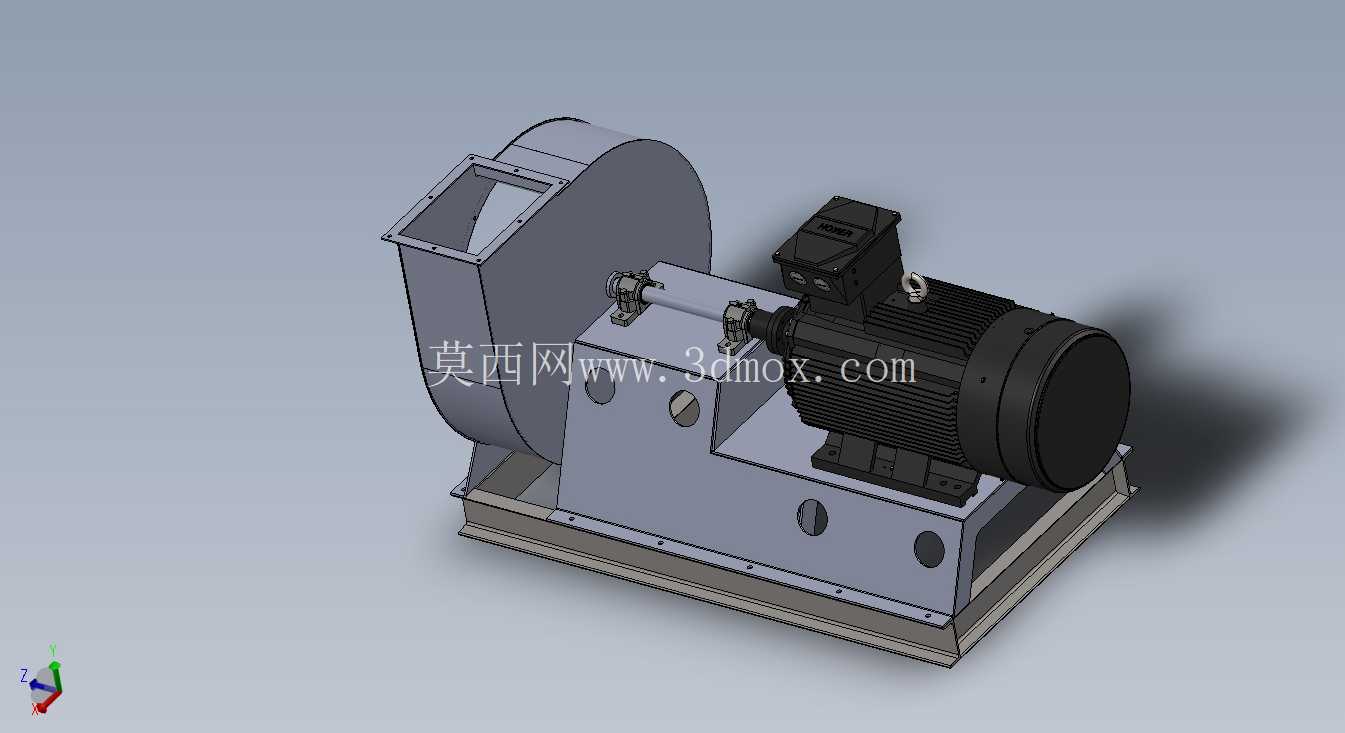

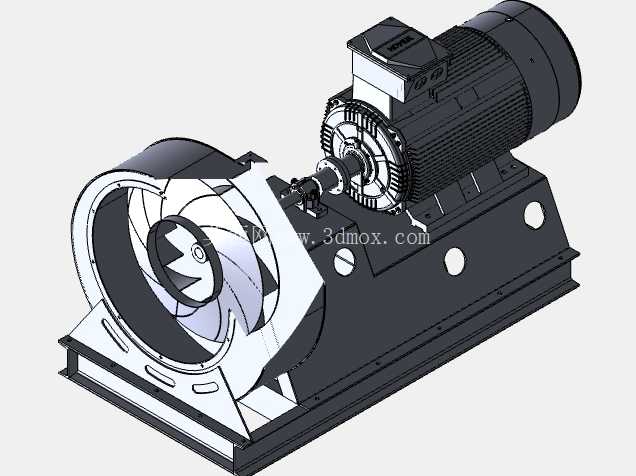

这套直联式离心风机的三维结构，核心面向高负荷工业通风、工艺送风、设备冷却类场景，常见于大型厂房换气、工业锅炉鼓风、生产线工艺风送、重型电机组散热配套等工况，区别于皮带传动的风机结构，直联设计省去了中间传动损耗，在300Rpm的额定转速下能稳定输出250Kw的动力匹配，适配需要持续稳定风压、长周期无间断运行的工业现场。从结构设计逻辑来看，整套模型将驱动电机与离心风轮直接通过联轴器刚性连接，省去了皮带轮、张紧结构等易损传动部件，电机采用卧式底脚安装结构，机座预留了三个圆形减重与吊装工艺孔，底座采用一体化焊接式机座，风轮侧与电机侧的安装面共面加工，保证联轴器的同轴度公差控制在合理范围，避免运行过程中出现径向跳动引发的振动超标问题。叶轮部分采用后向式离心叶片设计，叶片与轮盖、轮盘的连接位置做了圆弧过渡，既降低气流通过时的湍流损耗，也能减少高速旋转下的应力集中，蜗壳型线按照额定转速下的气流流向做对数螺旋线拟合，出风口方向可根据现场安装需求调整角度，蜗壳侧壁预留了观察与检修口，方便日常运维时检查叶轮积灰、叶片磨损情况。安装边界方面，整套设备采用共用底座设计，底座底部预留了地脚螺栓安装槽，可直接固定在混凝土基础或者钢制平台上，安装时需要校准底座水平度，保证电机轴与风轮轴的同轴度误差不超过0.1mm，轴向预留3-5mm的窜动间隙，避免热胀冷缩导致轴承受力异常。进风口采用收敛式流线型设计，与叶轮进口的配合间隙控制在2mm以内，减少气流泄漏损失，进风口法兰采用标准螺栓孔布局，可直接对接软连接或者通风管道。从功能特性上看，直联结构的传动效率比皮带传动高8%-12%，日常维护无需定期更换皮带、调整张紧力，仅需按周期加注轴承润滑脂即可，适合安装位置高空、运维不便的场景。设计过程中重点考虑了动平衡校准结构，叶轮与电机轴的配合采用锥面锁紧结构，方便现场拆装后重新做动平衡校准，电机接线盒位置预留了足够的线缆弯曲空间，可适配不同方向的进线需求。整套结构的重量分布经过优化，重心落在底座中心区域，避免运行时出现偏载振动，蜗壳底部预留了排污口，可排出风管内积存的冷凝水或者杂物，防止叶轮带水运行出现动平衡失效。在实际选型适配时，这类风机可根据输送介质的特性调整叶片材质，比如输送含尘气体时可在叶片表面增加耐磨衬层，输送高温气体时可在联轴器位置增加隔热结构，避免高温传导至电机侧导致轴承温度超标。模型完整还原了各部件的装配关系，包括电机端盖、轴承压盖、联轴器防护罩、蜗壳加强筋、底座加强肋等细节结构，可直接用于结构校核、安装模拟、施工交底等环节，也可作为同功率段风机设计的参考蓝本，帮助设计人员快速完成安装尺寸核对、基础载荷计算、管道对接布局等前期工作，减少重复建模的工作量。
