立式浸入式冷却循环泵三维结构设计

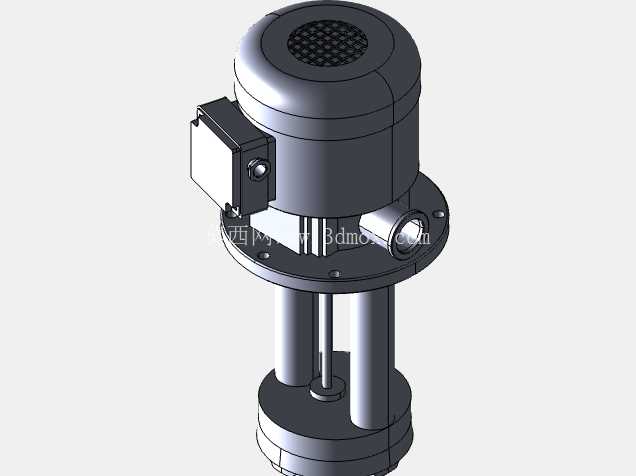

　　这款立式浸入式泵的结构设计，核心适配机床冷却系统、小型工业设备循环供液、清洗设备喷淋输送等场景，日常工况下多用来输送低粘度的切削液、冷却水、轻度腐蚀性工业水剂，安装时直接将下部泵体浸入液箱储液段，上部电机段露在液箱盖板上方，不需要额外搭建复杂的管路引水结构，相比卧式泵能大幅节省设备侧边的安装空间，很适合集成在紧凑型的工业设备内部。从结构分层来看，上部驱动段采用密封式电机外壳，顶部预留散热通风格栅，电机端盖和下部连接法兰做了止口定位设计，装配时能保证电机输出轴和泵体传动轴的同轴度，避免长期运行出现轴系偏磨的问题；中部的支撑段采用三根对称分布的立柱连接上下法兰，既给传动轴留出了足够的防护空间，又能让浸入的液体自由流通，减少泵体周围的流道阻力，传动轴采用不锈钢材质设计，和上下支撑位的滑动轴承配合，能承受长期浸入液体的腐蚀，同时控制轴系的径向跳动量，保证叶轮运行的稳定性。

　　下部的泵头段采用离心式叶轮结构，进液口设置在泵头最底端，开机后叶轮旋转产生的负压直接将储液箱内的液体吸入，经泵体流道增压后从侧边的出液接口输送到设备需要供液的位置，泵头底部的底座做了平整的支撑面设计，既可以在液箱底部做辅助支撑，又能避免大颗粒杂质直接被吸入叶轮造成卡滞。做安装边界设计时，要注意预留的液箱安装开孔尺寸需要匹配上部法兰的外径，法兰上的安装孔位做了等距分布设计，可以直接通过螺栓固定在液箱盖板上，浸入液下的深度要根据液箱的最低液位做调整，保证最低液位时泵头完全浸没在液体里，避免出现空转干磨的问题；出液接口采用标准管螺纹设计，可以直接和现场的金属管路、塑料软管对接，不需要额外做转接接头。

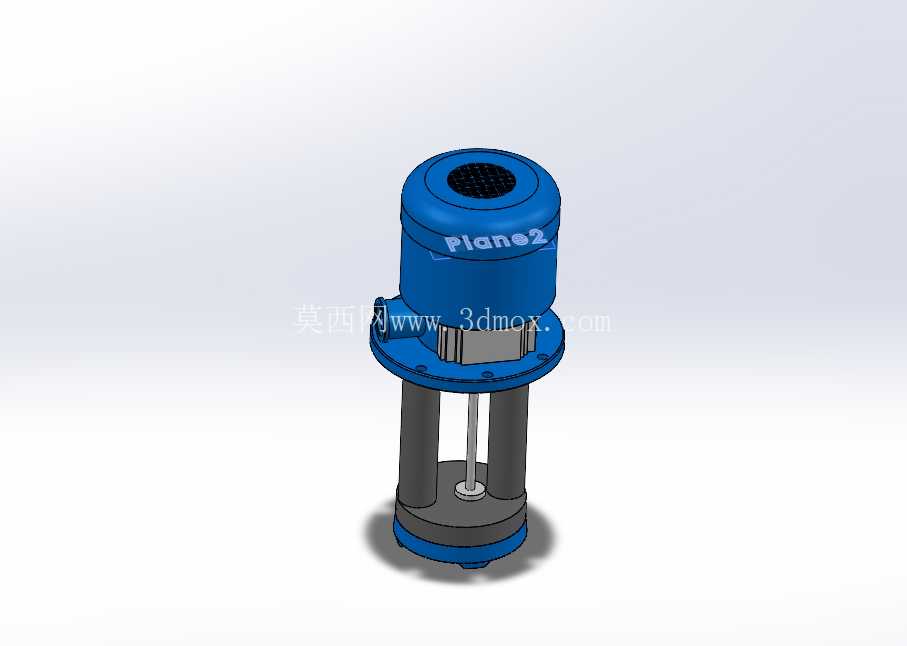

　　从设计思路上，这款泵没有采用复杂的多级叶轮结构，而是用单级离心结构满足中小流量、中等扬程的供液需求，整体零件数量少，后期维护时只需要拆开上下法兰的连接螺栓，就能直接抽出内部的传动轴和叶轮组件，更换密封件或者清理叶轮缠绕的杂质都很方便；外壳的蓝色涂装部分做了耐水耐油的涂层处理，长期接触工业液体不会出现表层脱落锈蚀的问题，电机外壳的散热筋顺着轴向分布，运行时产生的热量可以顺着空气流通快速散出，不需要额外加装散热风扇。

　　在实际选型适配时，要注意这款泵的适用介质不能含有大颗粒的硬质杂质，也不能输送高粘度的油类或者带有强腐蚀性的酸碱液体，不然会加速叶轮和密封件的磨损；安装时要保证泵体的垂直度，倾斜安装会加大传动轴的径向受力，缩短轴承的使用寿命，出液管路要做适当的固定，避免管路振动传递到泵体上引发共振。做三维建模的时候，每个配合面的公差都做了对应设置，比如止口配合采用过渡公差，轴和轴承的配合采用基孔制间隙配合，装配后可以直接做运动仿真模拟，检查叶轮旋转时和泵壳的间隙是否合理，有没有出现干涉的问题，也可以导出不同格式的文件给结构工程师做设备整体布局的干涉检查，提前预判安装时可能出现的空间冲突问题。
