汽车冲压线弹簧重力自动供料装置

这套供料装置主要适配汽车冲压生产环节的弹性元件批量补给需求，在焊装、冲压车间的连续生产工位中，可替代传统人工码放弹簧的作业模式，解决人工上料节拍不稳定、物料堆叠磕碰、供料位置偏差导致的卡料问题。整套设备额定承载1.4吨，可适配多规格圆柱螺旋压缩弹簧的存储与自动输出，无需额外配置动力输送元件，完全依托物料自身重力实现逐件排序送出，大幅降低供料环节的能耗与故障点。

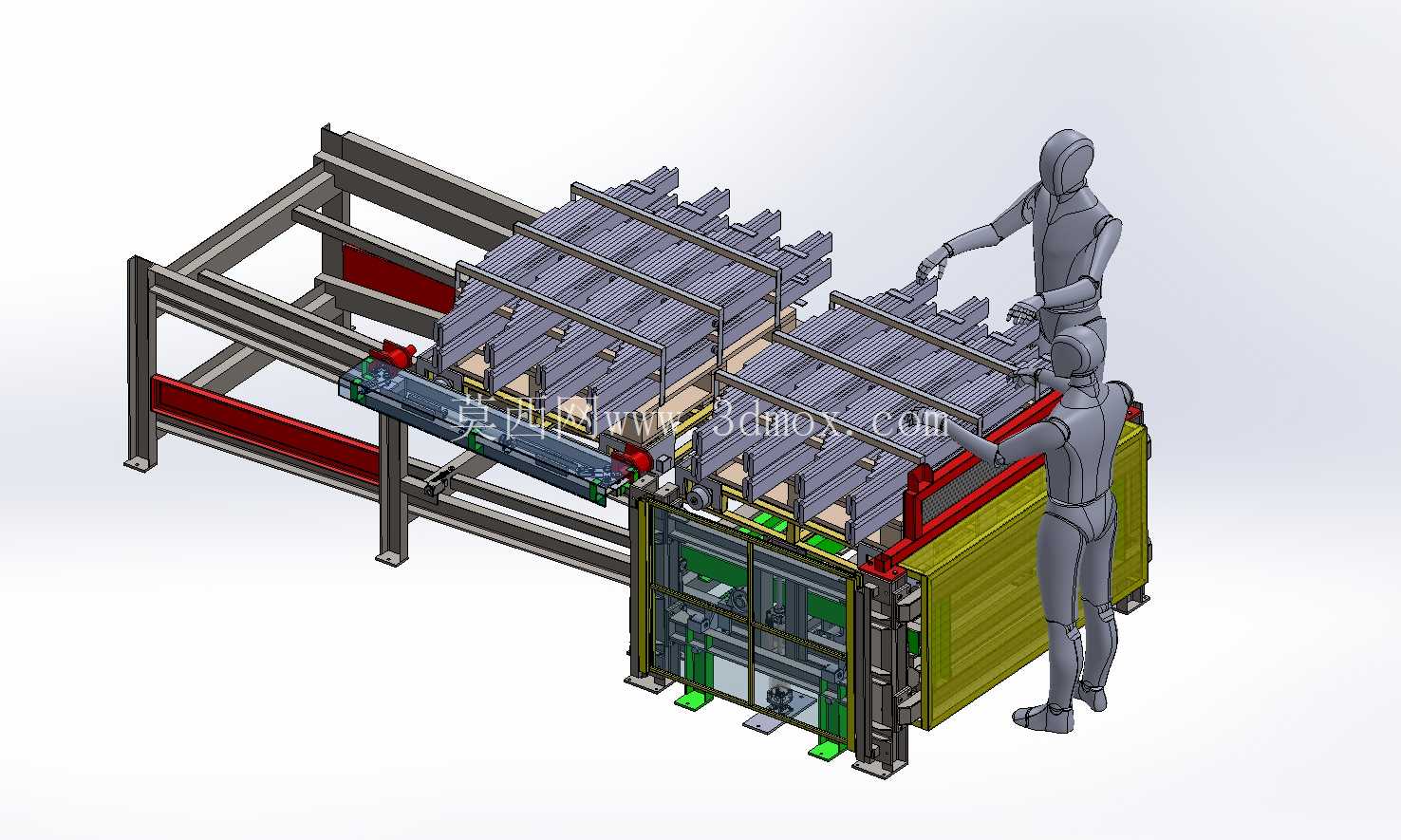

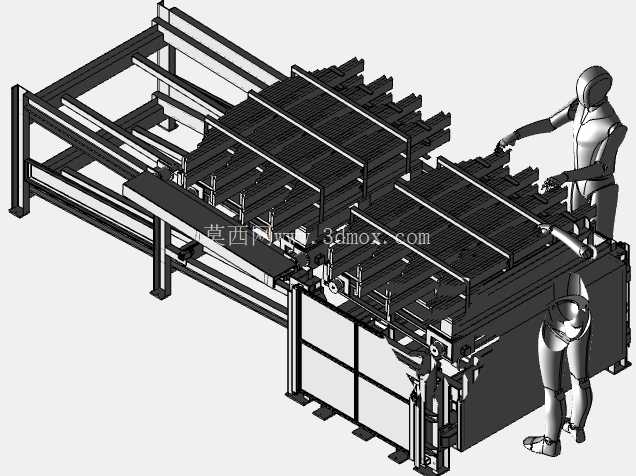

从结构布局来看，设备采用分层式储料架设计，上层为多道平行倾斜储料槽，槽体倾斜角度经过反复校核，控制在12度到15度区间，既保证弹簧可依靠自重顺畅下滑，又避免角度过大导致物料堆叠挤压卡滞。储料槽的宽度可通过侧边调节挡块快速调整，适配不同自由长度、外径的弹簧存储，单槽储料容量可满足单班次2小时以上的生产用量，减少人工补料频次。储料槽末端设置有逐件分离机构，采用错位挡料结构，每次仅放行单个弹簧进入出料工位，避免多件同时送出导致下游取料机构卡滞。

设备中部为平移输送工位，配置有带定位卡槽的水平滑台，滑台通过线性导轨支撑，由气缸驱动做往复直线运动，将分离后的单个弹簧精准输送至人工取料位或者机械手抓取位，滑台的行程可根据下游工位的布局调整，适配不同产线的对接需求。设备下部为机架主体，采用工业铝型材搭配钢板焊接框架结构，底部配置可调脚杯与脚轮，既可以在安装时调整水平度保证储料槽倾角精度，也可以在产线调整时快速推移换位，无需复杂的地基固定。机架侧面设置有透明防护门，可观察内部分离机构、滑台的运行状态，同时避免杂物落入机构内部造成卡滞，防护门配置安全检测开关，门体打开时设备自动停止运行，避免检修时的安全风险。

在安装边界上，整套设备的整体宽度控制在1.8米以内，长度2.6米，高度1.9米，可直接放置在冲压工位侧边的人行通道旁，不会占用过多的产线操作空间，设备出料位高度设置在1.1米，既符合人工站立取料的人体工程学高度，也适配多数六轴工业机械手的抓取作业范围。设备对接时无需复杂的电气通讯，仅需接入0.5-0.7MPa的压缩空气即可运行，也可根据需求选配IO通讯模块，与下游冲压设备、机械手做信号交互，实现缺料预警、供料节拍匹配的联动功能。

设计过程中重点考量了弹簧物料的特殊性，针对弹簧容易互相勾连、卡滞的问题，储料槽内部做了光滑耐磨处理，槽体接缝处做了圆弧过渡，避免弹簧卡入缝隙；分离机构采用软接触挡料块，避免刚性碰撞导致弹簧表面镀层损伤，影响后续冲压装配的零件质量。整套设备没有复杂的传动结构，日常维护仅需定期清洁储料槽、给线性导轨加注润滑脂即可，维护成本远低于带式、振动盘式的主动供料设备，尤其适合汽车冲压车间多品种、小批量的弹性元件供料场景，可快速切换储料槽规格适配不同型号弹簧的供料需求，缩短产线换型的调整时间。在实际应用中，这套供料装置可将弹簧供料环节的人工操作强度降低60%以上，供料节拍稳定在每分钟30件，完全匹配中速冲压线的生产节拍，避免因供料不及时导致的产线停线问题。
