连续式真空油炸加工设备结构设计

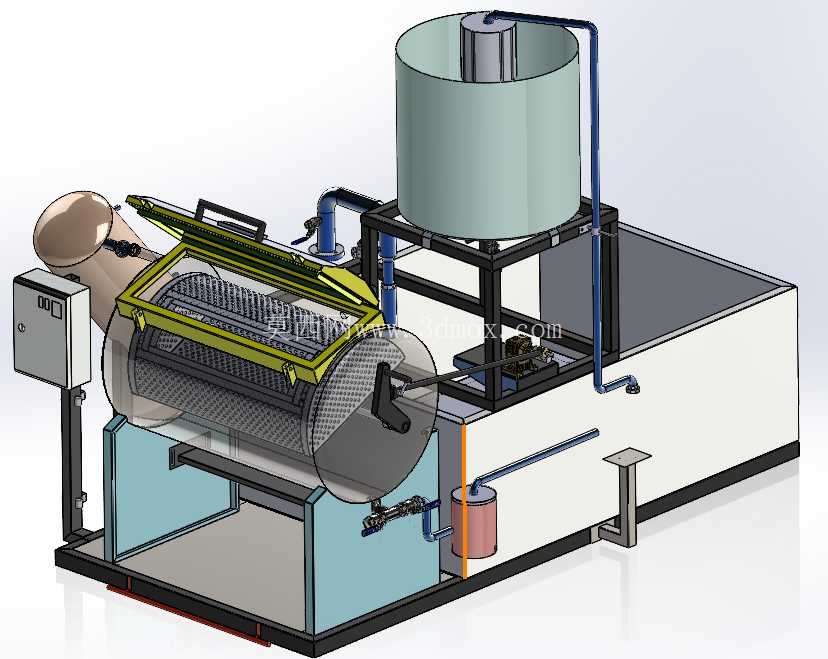

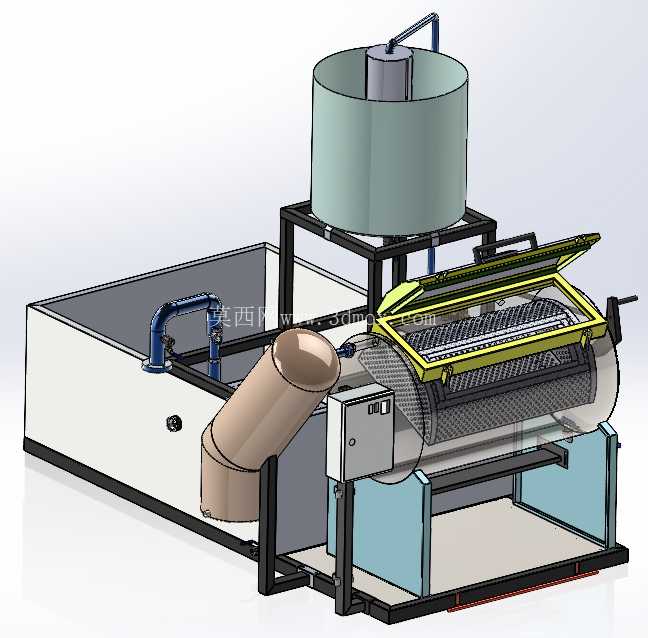

这套真空油炸设备的三维结构，核心面向果蔬脆片、特色农副产品的低温油炸加工场景，区别于常压油炸设备的高温作业逻辑，整套结构围绕负压环境下的低温油炸工艺搭建，能在降低油炸温度的同时减少食材营养成分流失，避免常压高温油炸带来的油脂劣化快、产品含油率高、易产生有害物质的问题，适配休闲食品加工、特色农产品深加工、功能性食品预处理等多个生产场景，既可以用于中小型食品加工厂的批量生产，也能适配农产品产地的初加工环节，减少原料运输损耗。

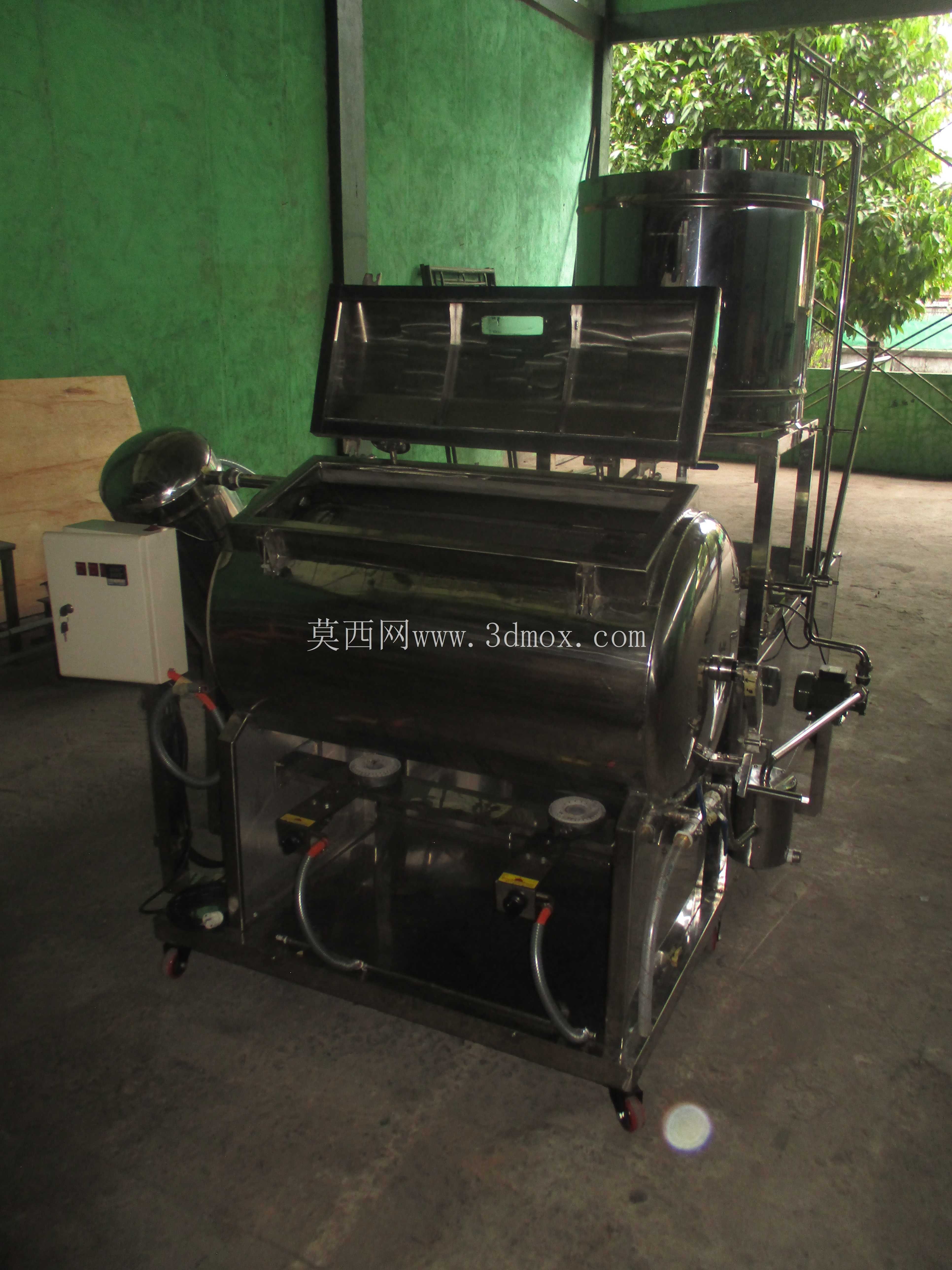

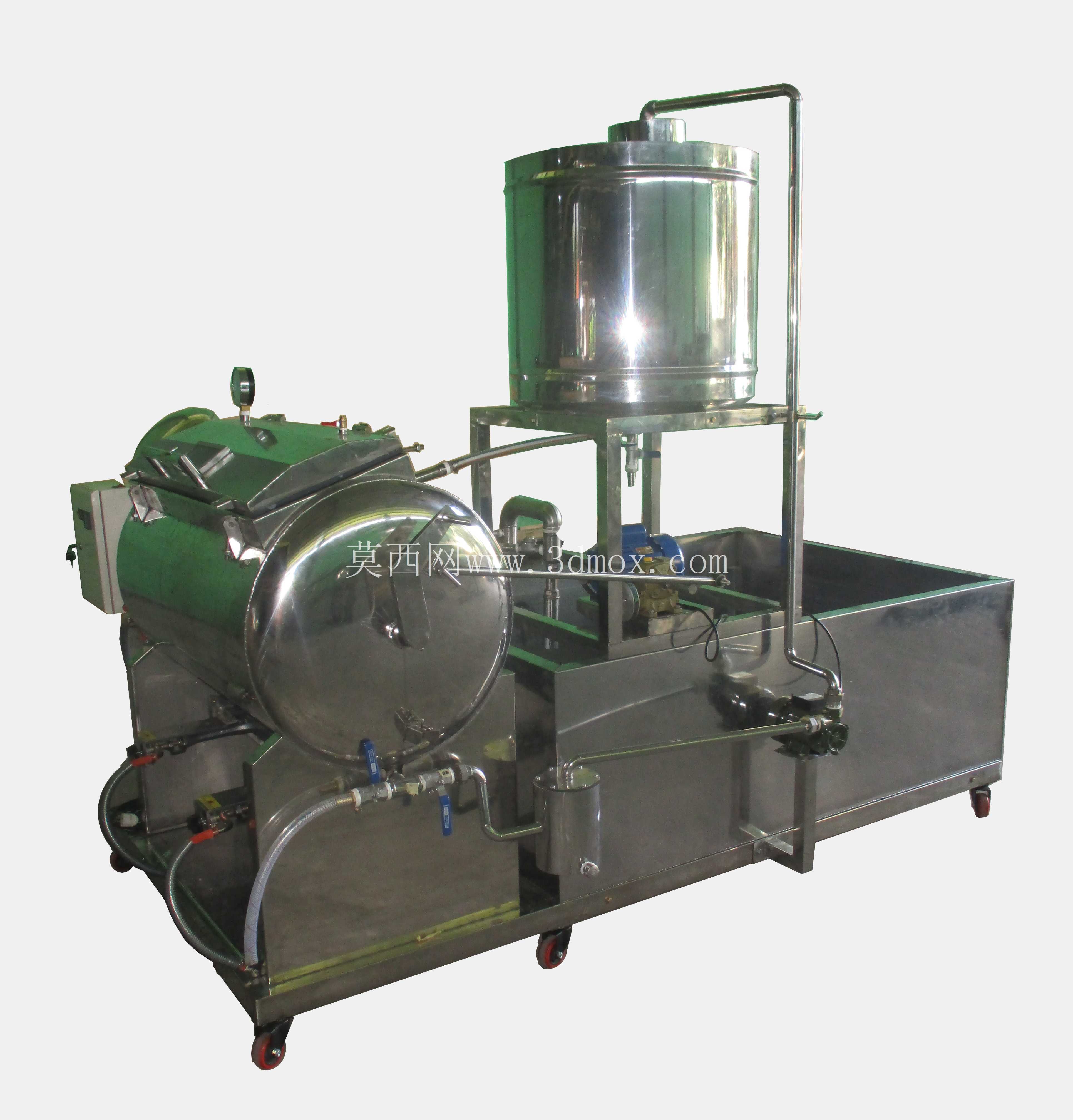

从功能模块划分来看，整套设备分为进料出料单元、真空油炸腔体、加热储油单元、真空管路系统、传动排渣几个核心部分。卧式布置的主油炸腔体采用侧开快开式舱门结构，舱门边缘做了密封槽设计，可适配硅橡胶密封圈实现负压状态下的可靠密封，腔体内部设置带孔的滚筒式物料篮，工作时滚筒以低转速缓慢转动，让内部物料在油炸过程中持续翻动，避免物料堆叠导致的油炸不均、粘连结块问题，滚筒的转轴两端采用带密封轴承的支撑结构，一端连接外部驱动减速电机，另一端预留快拆接口，方便整篮物料的装卸。腔体上方的立式圆柱罐体为储油加热罐，罐体外部包裹保温层减少热量损耗，内部可布置电加热管或者外接蒸汽加热盘管，油炸作业前先在储油罐内将导热油加热到设定工艺温度，再通过管路注入下方油炸腔体，作业过程中储油罐可实现油液的循环过滤，将油炸过程中掉落的食物残渣及时滤除，延长油脂使用寿命。

真空系统通过侧边的管路连接油炸腔体，管路上设置过滤罐拦截油雾与残渣，避免杂质进入真空发生装置，设备侧边的小型圆柱罐体为冷凝收集罐，可将油炸过程中从食材内蒸发的水汽冷凝收集，维持腔体内真空度稳定。设备底部采用型钢焊接框架作为整体承载底座，所有功能模块均集成安装在底座上，减少现场安装的找平工作量，底座下方预留可调脚杯安装位，可根据车间地面平整度调整设备水平度，避免设备运行时因倾斜导致的油液分布不均、密封面受力异常问题。

从设计思路上，整套结构优先考虑生产过程的操作便捷性与维护便利性：快开式舱门的锁紧结构采用偏心压杆设计，无需额外工具即可完成舱门的开启与锁紧，降低操作人员的劳动强度；所有与油液接触的管路均采用快装卡箍连接，拆解清洗时无需复杂工具，符合食品加工设备的卫生清洁要求；油液循环管路的最低位置设置排污阀，换油时可将管路与腔体内的残油完全排空，避免残留旧油变质污染新油。传动部分的驱动电机布置在腔体侧方的支架上，与滚筒转轴之间采用链传动结构，传动比稳定且具备一定的过载缓冲能力，适配油炸过程中物料重量变化带来的负载波动。

安装边界方面，整套设备的主体宽度控制在2.2米以内，长度控制在3.2米左右，高度不超过2.8米，可适配常规厂房的进门尺寸与层高要求，设备后侧预留0.8米以上的维护空间即可满足管路检修、滤芯更换的操作需求，侧边预留0.6米空间即可完成物料装卸与舱门操作，不需要过大的车间占地面积。设备的外接接口仅需电源、冷却水（用于真空系统冷凝）、压缩空气（用于舱门密封辅助压紧）三类，现场接驳简单，不需要复杂的配套工程即可投入使用。

结构细节上，油炸腔体的内壁做了圆弧过渡处理，不存在清洁死角，避免食物残渣残留滋生细菌；物料篮的网孔孔径根据常见加工物料的尺寸设计，既能保证油液顺利流通，又不会让小块物料漏出到腔体底部；设备上的所有操作手柄、阀门均布置在操作人员站立可及的高度范围，不需要登高或者弯腰操作，符合人机工程学要求。真空管路的布置避开了操作人员的常规操作区域，避免管路磕碰带来的损坏与安全隐患，管路外壁做了标识区分，方便后期维护时快速识别油路、真空管路、冷凝水管路。
