工业自动化设备用概念电气外壳结构设计

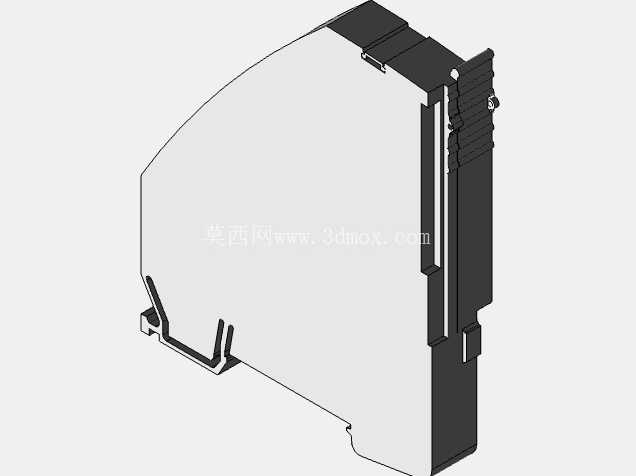

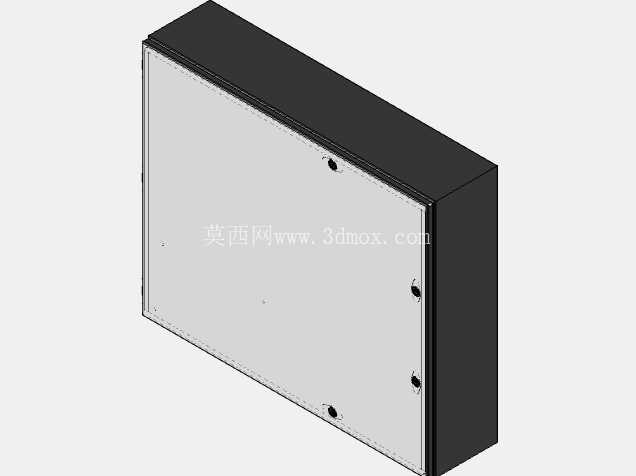

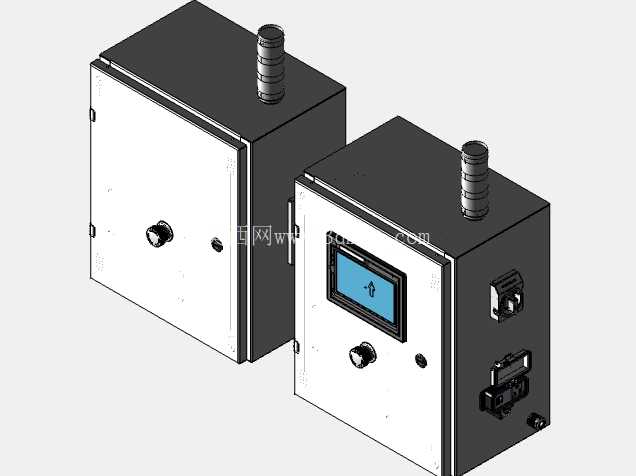

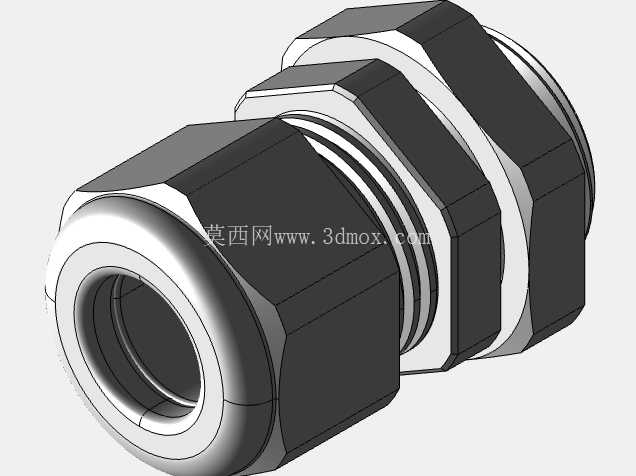

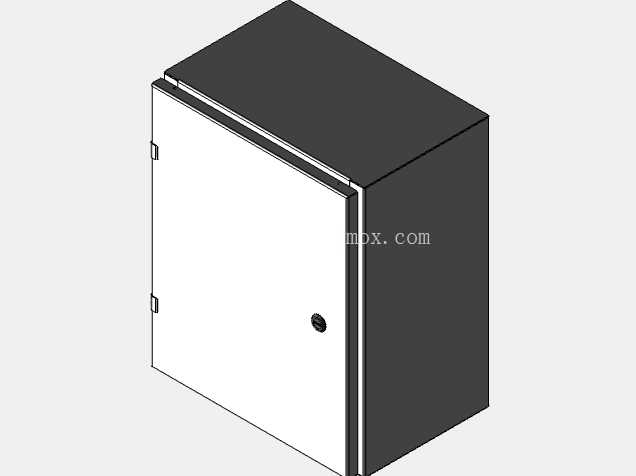

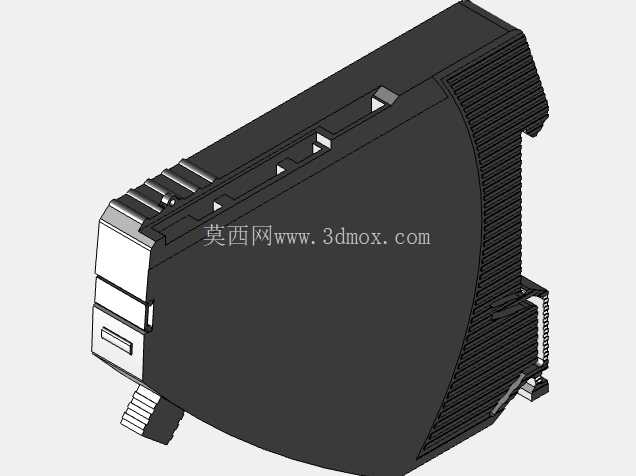

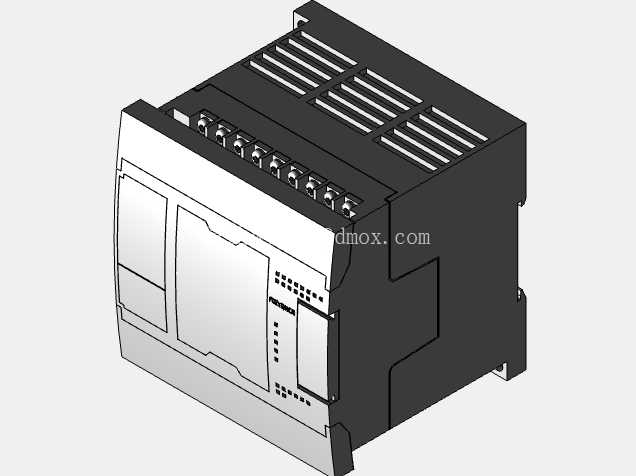

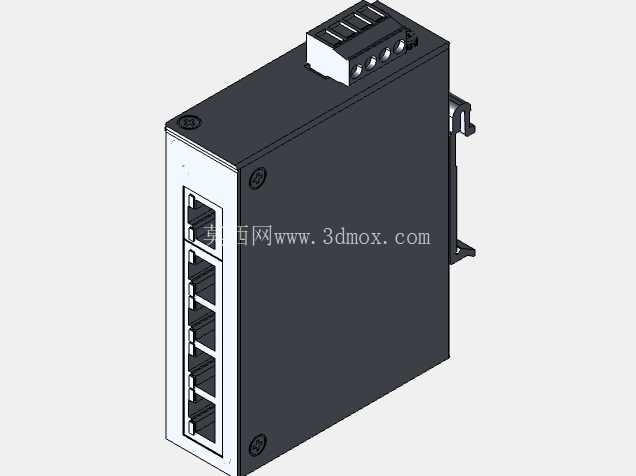

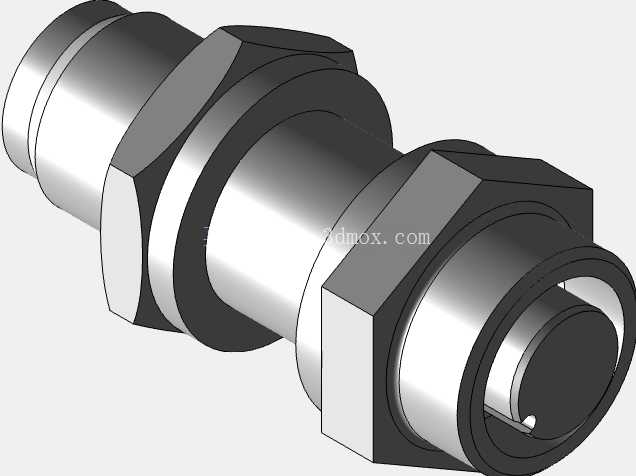

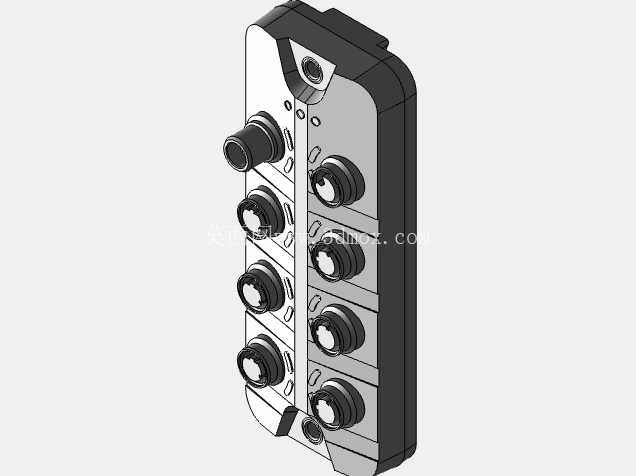

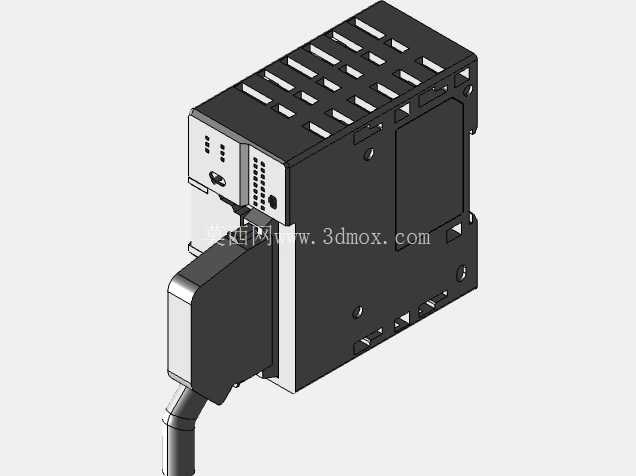

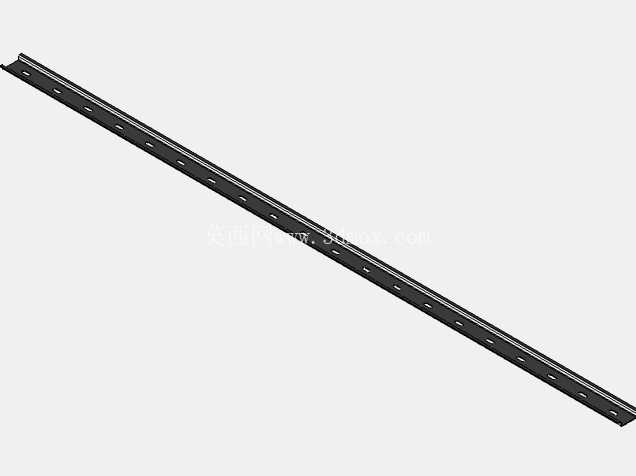

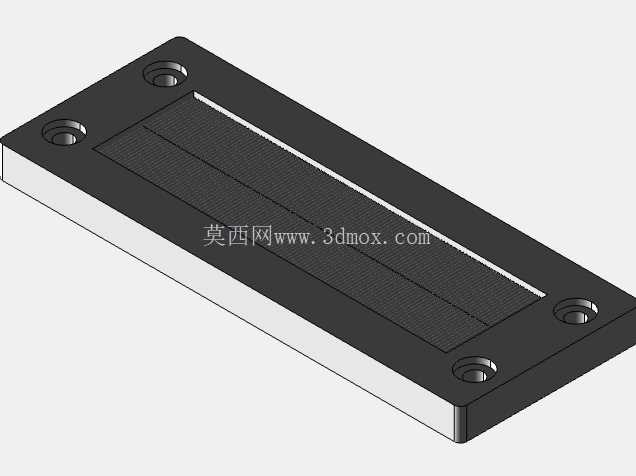

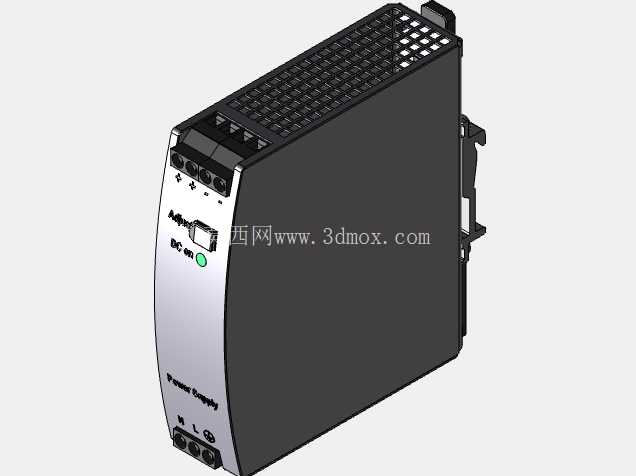

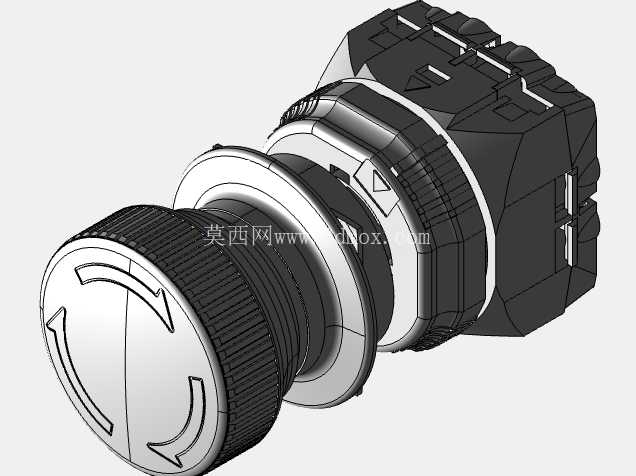

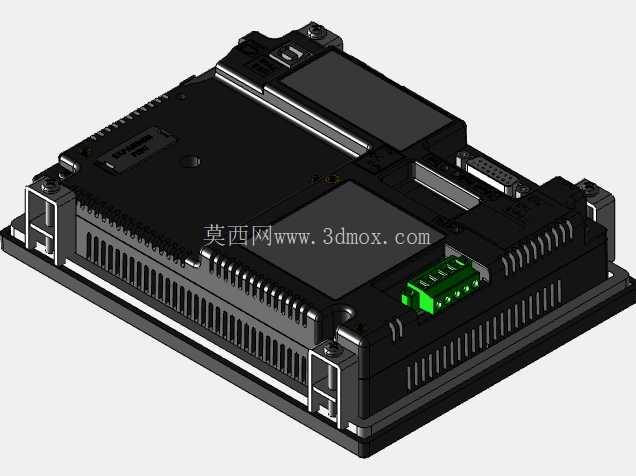

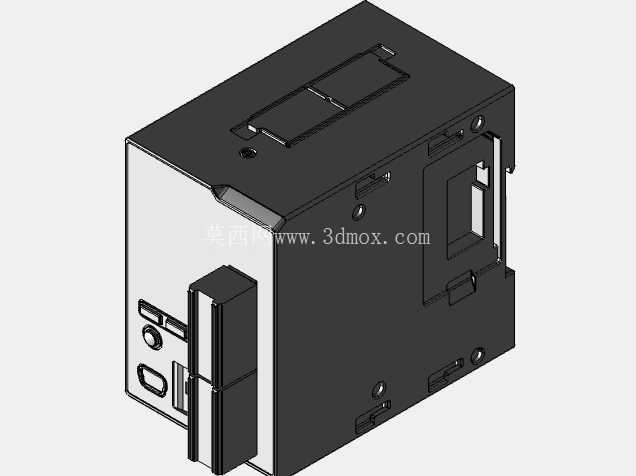

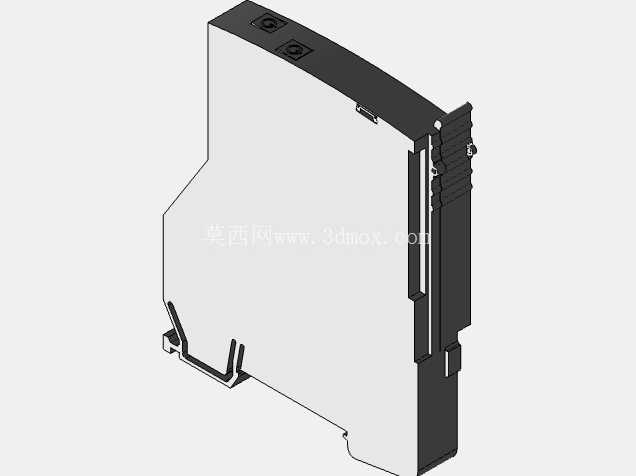

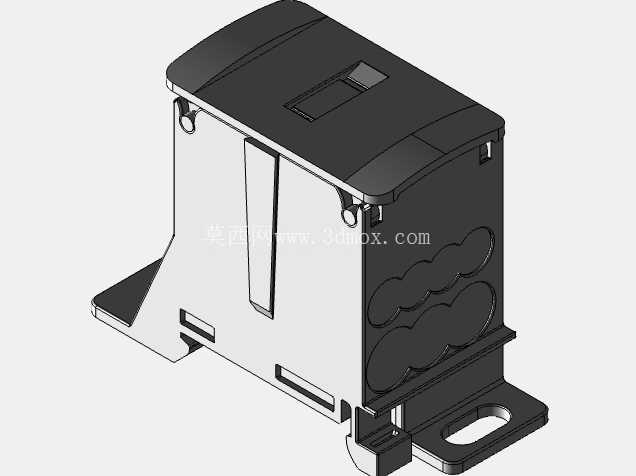

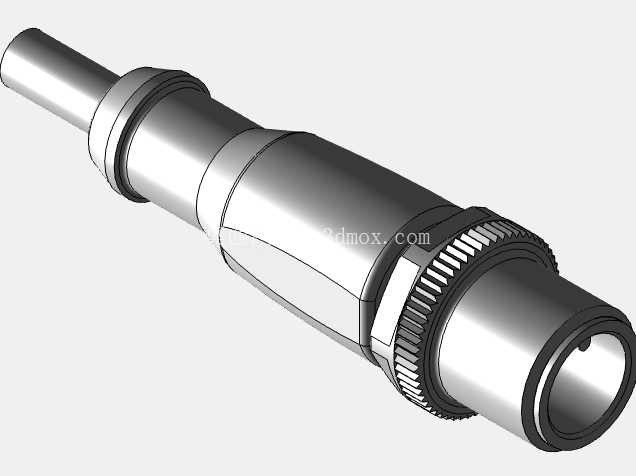

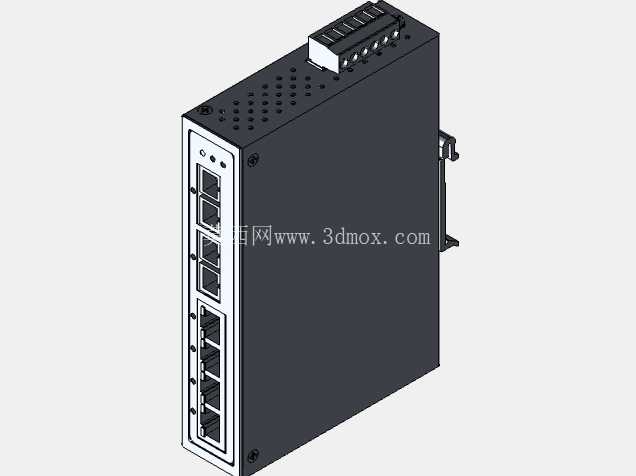

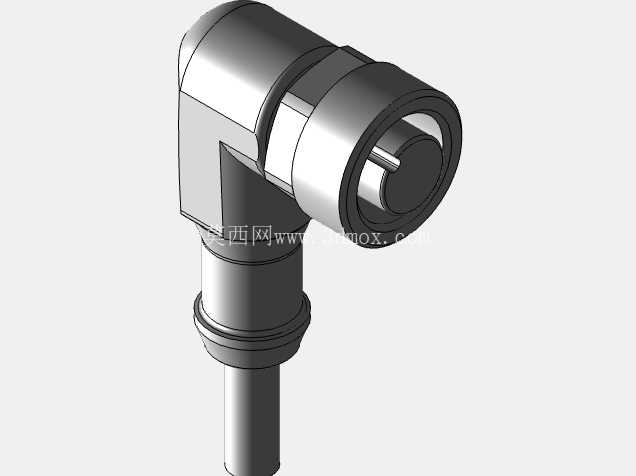

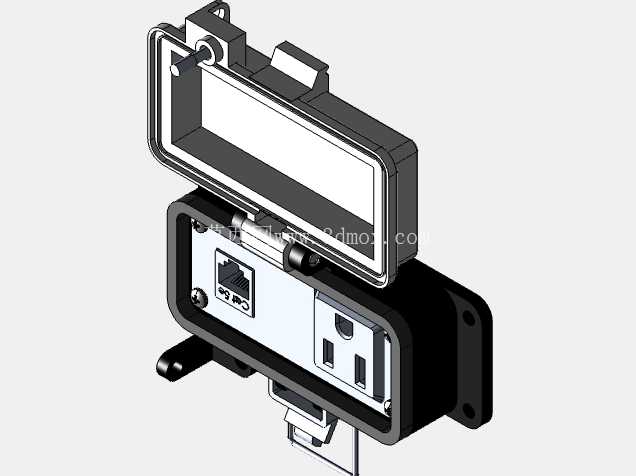

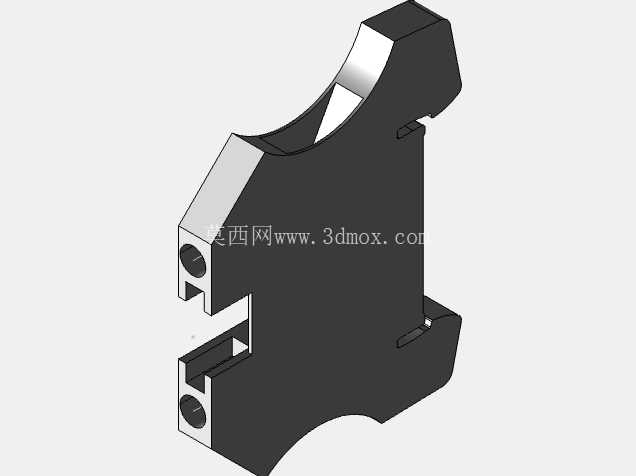

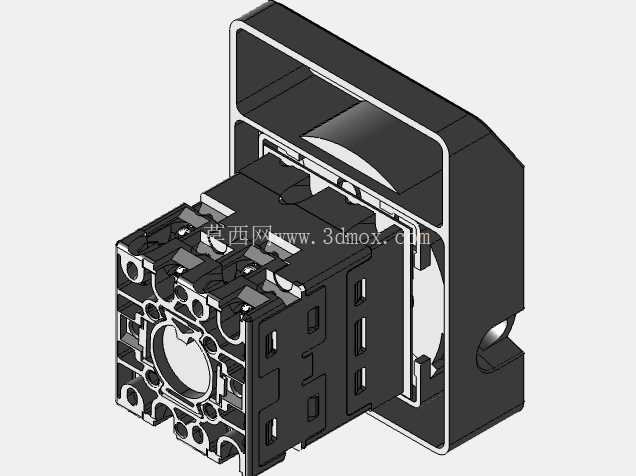

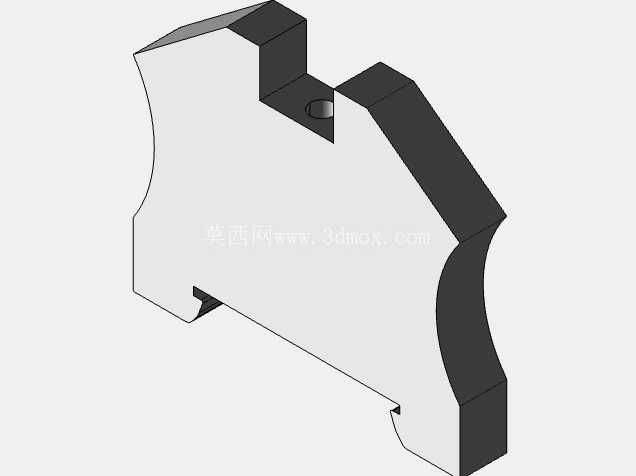

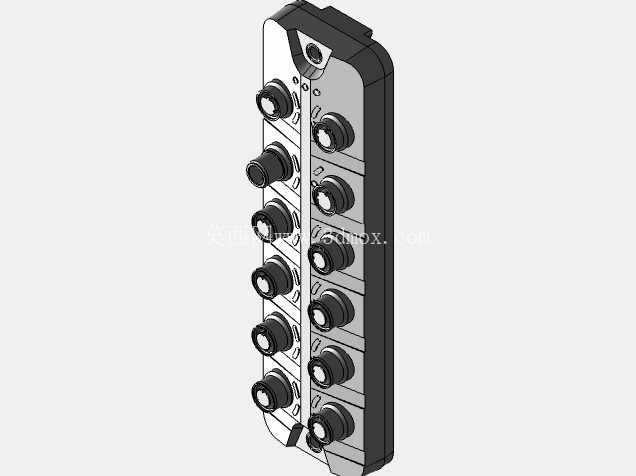

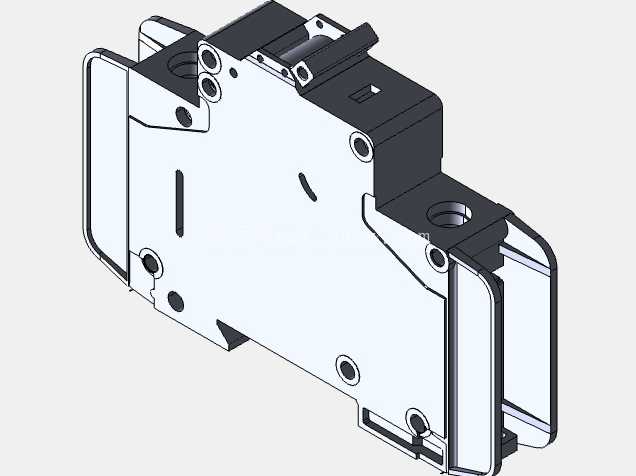

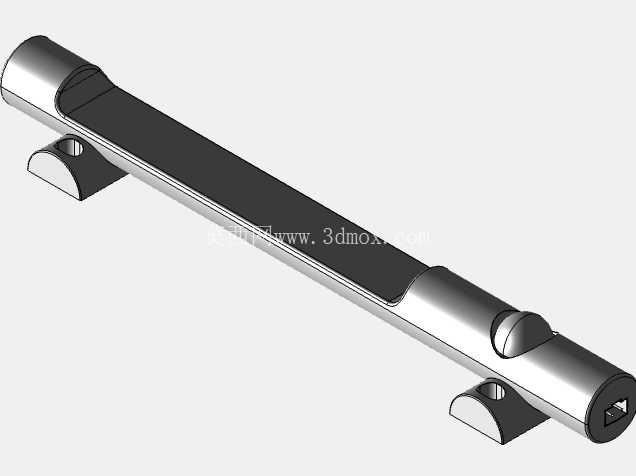

这款电气外壳的设计初衷，是为工业自动化产线的分布式控制节点提供标准化的安装载体，适配离散制造车间里常见的设备侧控制、工位安全联锁、传感器信号中转这类场景——很多时候产线改造不会预留大型电控柜的安装空间，这类紧凑型壁挂外壳就能直接固定在设备机架旁，省去长距离布线的信号衰减问题，也方便现场运维人员就近操作调试。从结构布局来看，两款同系列外壳做了功能差异化区分：基础款预留了门锁与单旋钮操作位，适合仅做本地急停、电源通断的简单控制节点；带显示屏的版本在门板上嵌入了人机交互窗口，侧面预留了工业连接器的安装位，顶部统一设置了线缆防护格兰头的安装接口，不管是顶部进线还是侧面走快插连接器，都能满足现场不同的布线习惯。设计过程中优先考虑了常用工业元件的安装兼容性，内部安装板的开孔预留了IFM、基恩士、Automation Direct这类主流品牌传感器的接线端子排安装空间，安全回路模块的安装位做了独立的隔层预留，避免强电动力回路和弱电信号回路的走线干扰，M12规格的传感器接插件可以直接从外壳侧面的预留孔位引出，不用额外开孔打磨，减少现场安装的二次加工工作量。外形尺寸上做了紧凑化处理，整体深度控制在200mm以内，壁挂安装时不会过多占用设备旁的操作通道空间，安装孔位采用了通用的壁挂式柜体孔距标准，不管是固定在铝型材机架上还是混凝土墙面，都能匹配常规的膨胀螺栓、型材螺母安装规格，门板的铰链采用了可拆卸式结构，后期维护时不用完全拆下门板就能对内部元件进行检修，门锁采用了通用的工业柜锁，运维人员用通用钥匙就能开启，避免现场多设备钥匙管理混乱的问题。外壳的防护等级按照工业现场常规的IP54标准做结构配合设计，门板和箱体的贴合处预留了密封胶条的安装槽，顶部的格兰头接口做了加高处理，避免车间顶部冷凝水顺着线缆流进壳体内，侧面的连接器安装位做了下沉式设计，接插件插合后不会突出外壳过多，避免现场物料搬运时磕碰损坏接插件。内部走线空间做了分层规划，强电走线区和弱电走线区之间预留了扎线杆的安装位，现场接线时可以把两类线缆分开绑扎，减少信号干扰的概率，安装板采用了常见的镀锌钢板材质预留，用户可以根据自身元件的安装需求灵活开孔，也可以直接更换为绝缘板用于高压回路的安装场景。考虑到现场可能的扩展需求，外壳侧面预留了扩展拼接的安装孔位，如果后期需要增加IO模块或者安全继电器，不用更换整个柜体，直接拼接同规格的扩展单元就能实现容量扩展，减少设备改造的成本。门板上的操作元件开孔都做了毛刺处理的工艺预留，旋钮、显示屏的安装位都匹配了标准的开孔尺寸，用户采购标准元件后直接卡装就能固定，不用额外调整开孔大小，顶部的通风结构虽然没有加装散热风扇，但预留了风扇安装位，如果内部安装的元件发热量较大，可以直接加装小型轴流风扇实现主动散热，不用对柜体结构做破坏性修改。
