工业480VAC配电控制柜概念结构设计

在工业厂房配电、生产线动力供给、成套设备电控集成场景中，这类集成式电控柜是整个动力链路的核心载体，区别于传统零散排布的配电箱体，这款概念柜体将高压配电、变压、驱动、保护、人机交互模块做了一体化整合，省去了现场多柜拼接的布线冗余与安装空间浪费。从实际落地用途来看，它直接承接厂区480VAC主进线电源，完成电压转换、负载配电、电机驱动、回路保护、状态监控全流程功能，适配离散制造车间、自动化产线、中小型动力站的配电需求，不需要额外搭配独立的变压器柜、驱动柜、操作柱，单柜即可覆盖整条产线的动力配电与设备控制需求。

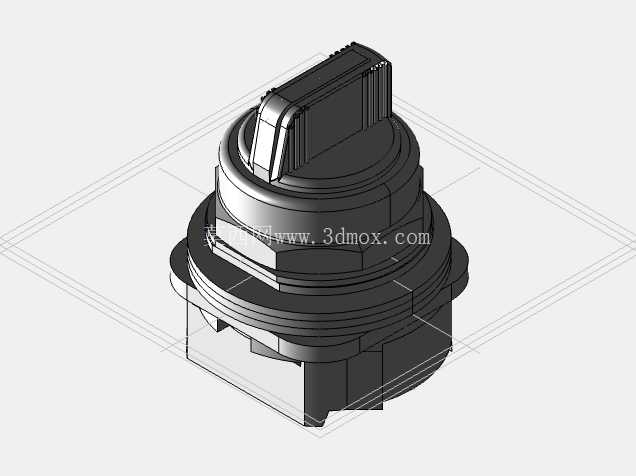

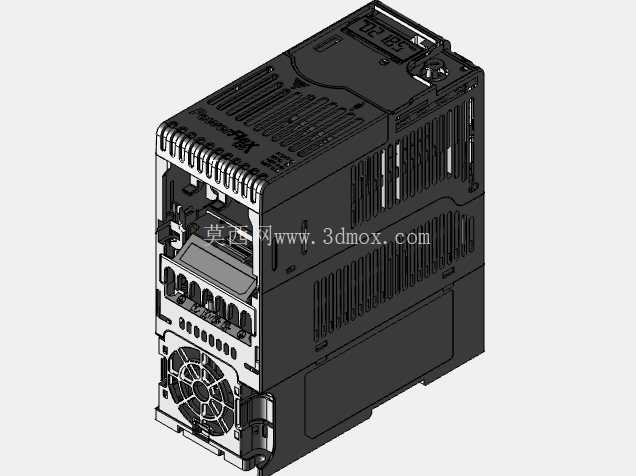

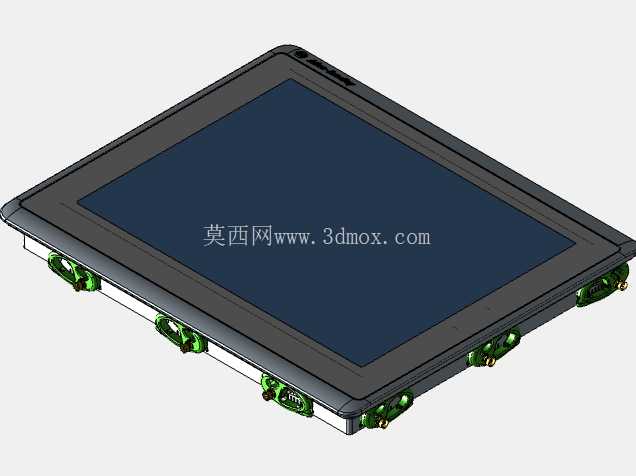

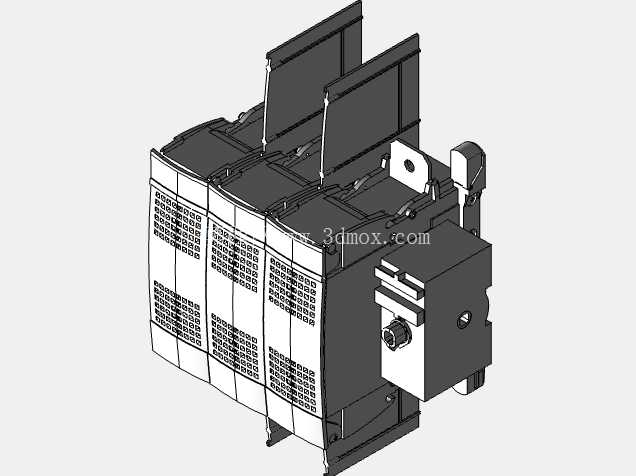

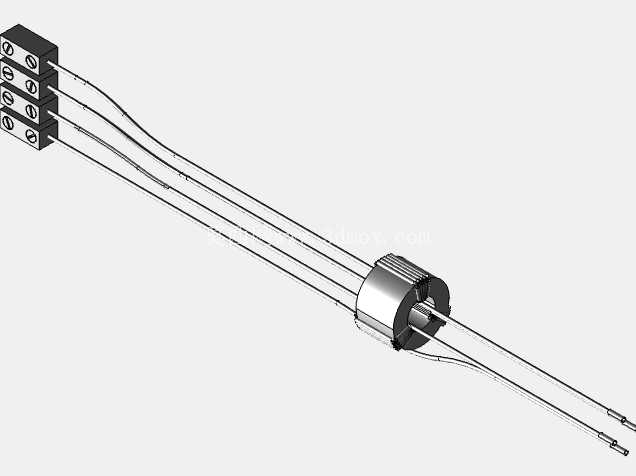

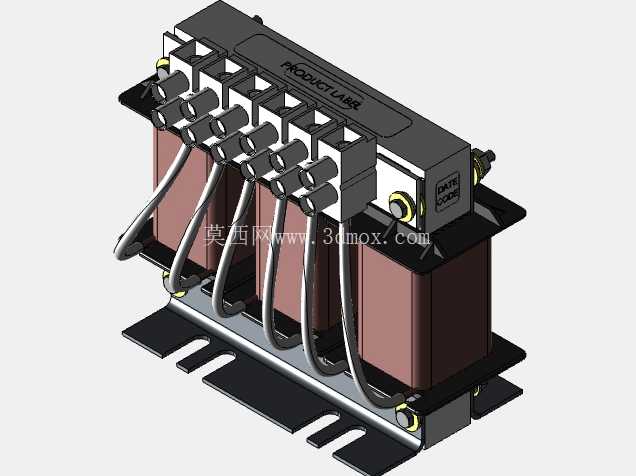

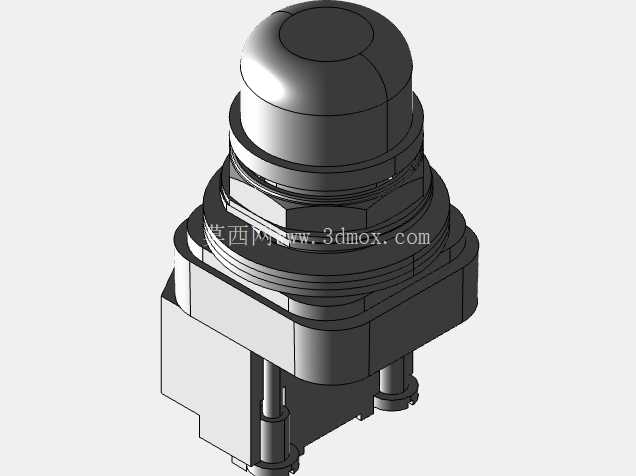

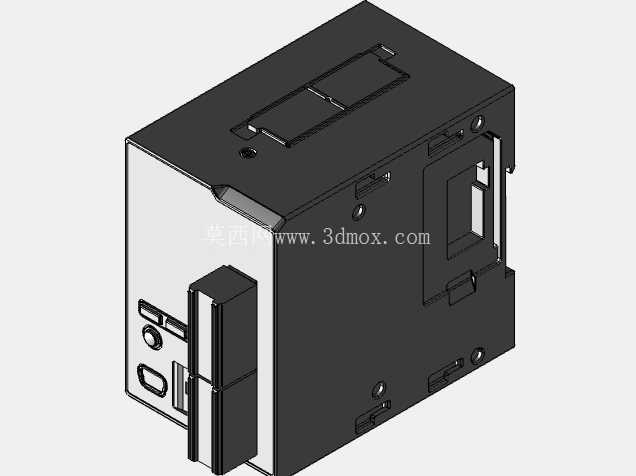

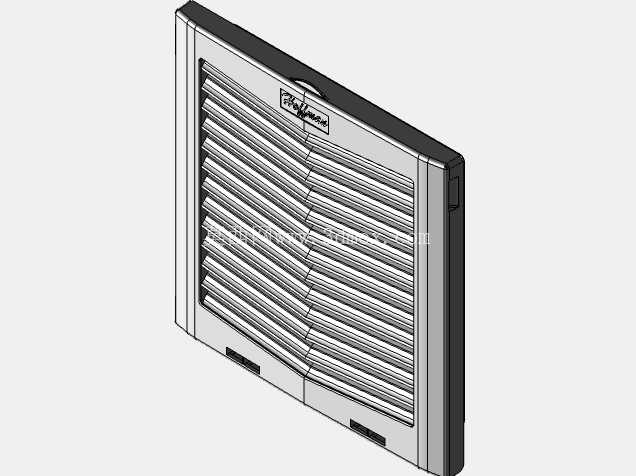

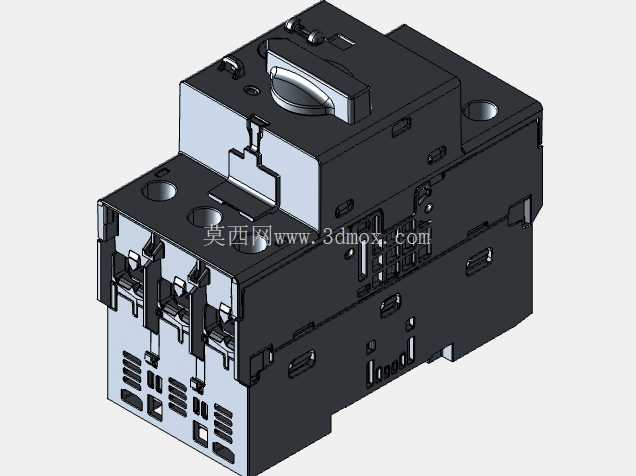

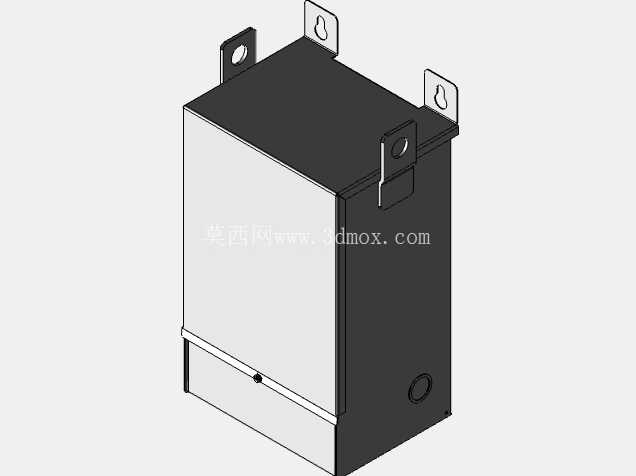

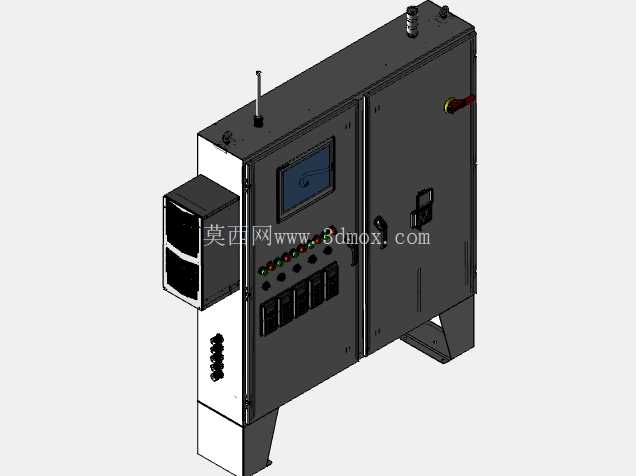

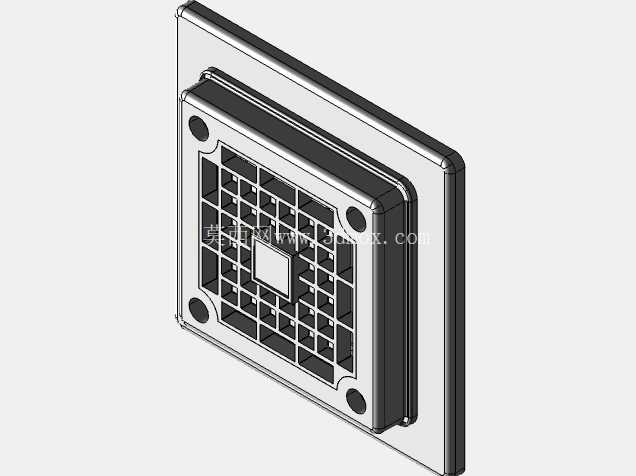

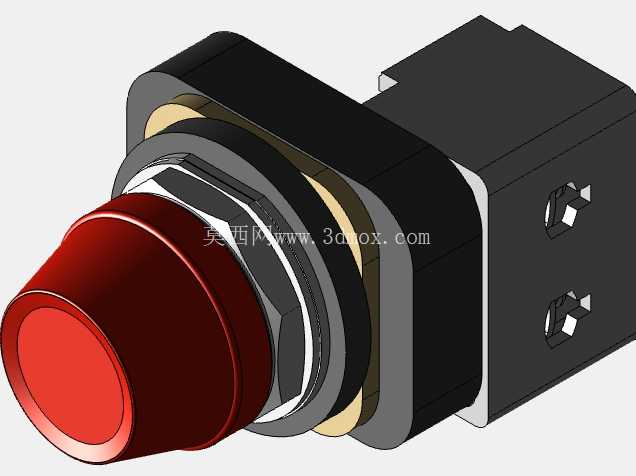

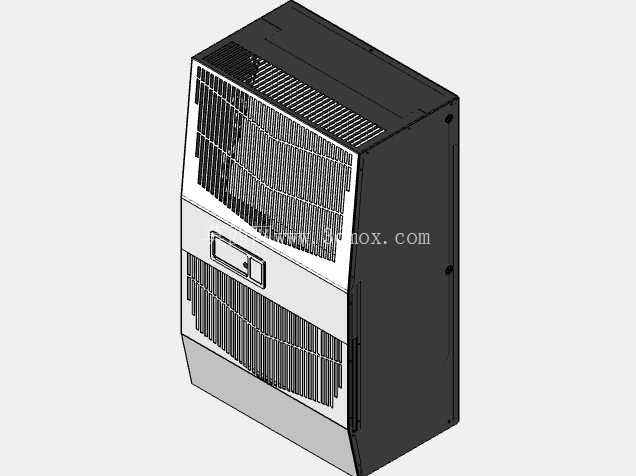

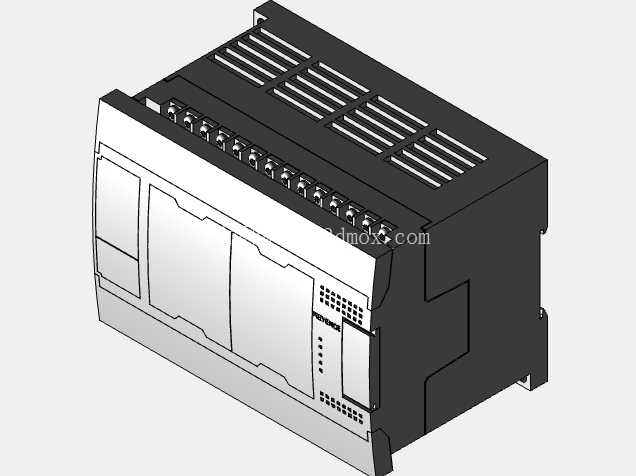

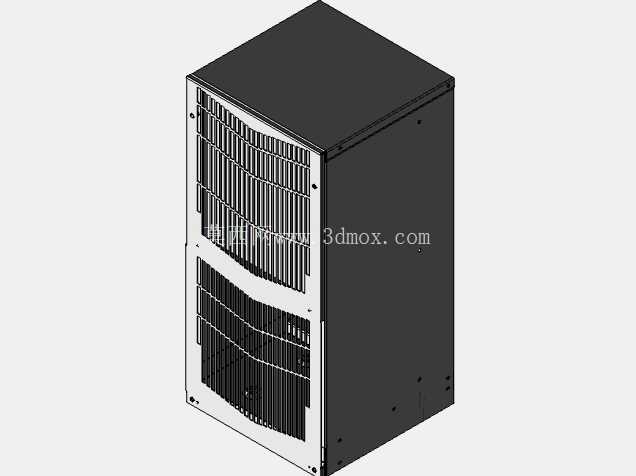

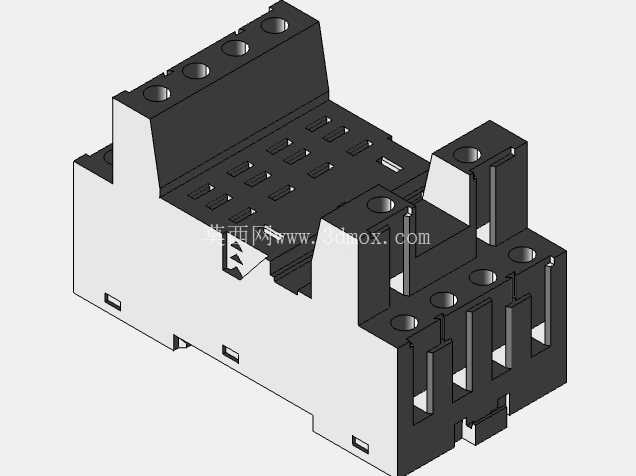

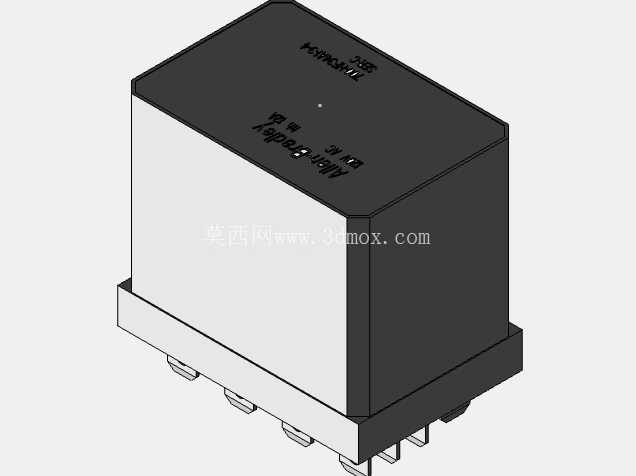

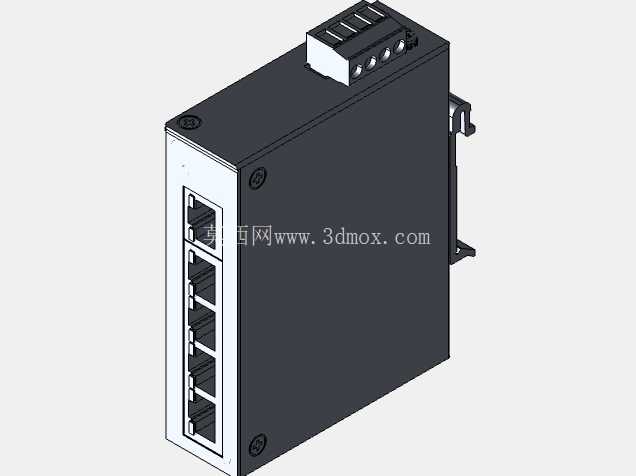

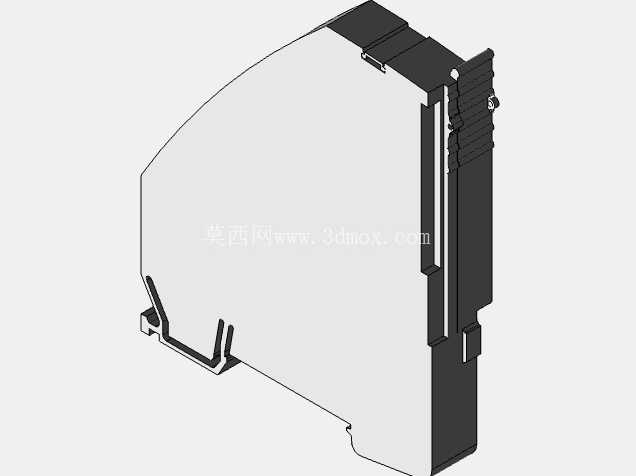

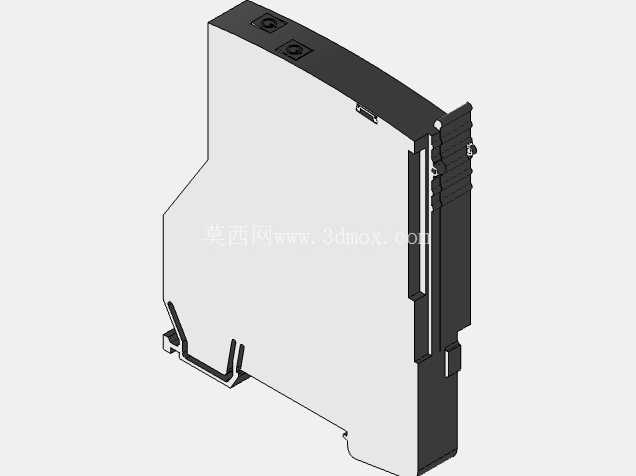

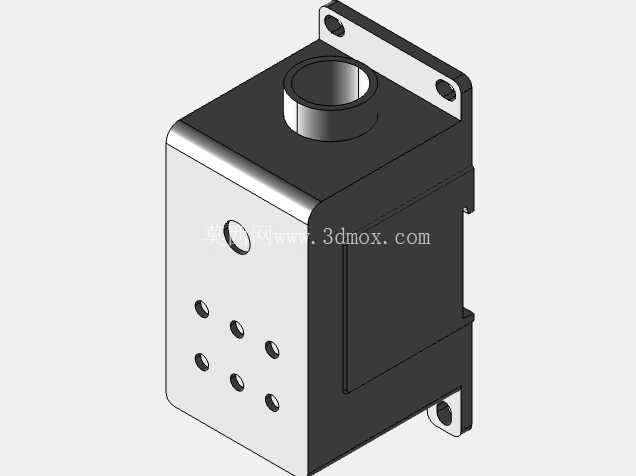

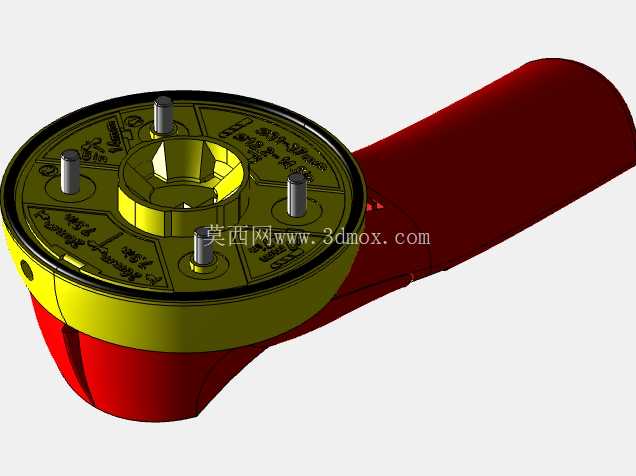

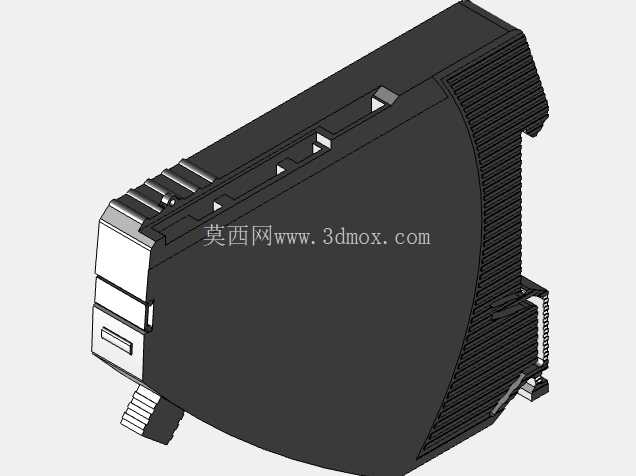

从功能配置的排布逻辑来看，柜体左侧独立分隔的腔体用来安装控制变压器，将进线480VAC转换为120VAC控制回路电源，与主回路腔体做物理分隔，避免强电串扰影响控制回路稳定性；主腔体上半部分嵌入人机界面，下方依次排布状态指示灯、选择开关、操作按钮，操作高度匹配站立作业的人体工程学要求，操作人员不需要弯腰或者抬手即可完成状态查看与操作；腔体中部安装PowerFlex 525系列驱动器，对应多台电机的调速控制需求，驱动器下方排布电机电路保护器、电抗器、电感器件，这类发热器件的排布特意预留了上下通风的流道空间，保证柜内热量可以顺着柜体上下的通风结构自然散出，不需要额外加装大功率散热风机就能满足常规工况的温升要求；主腔体右侧为大电流主回路安装区，布置主进线断路器、母排、低压配电元件，大电流回路与控制回路、驱动回路保持足够的电气间隙，避免大电流通断产生的电磁干扰影响弱电信号与驱动器运行。

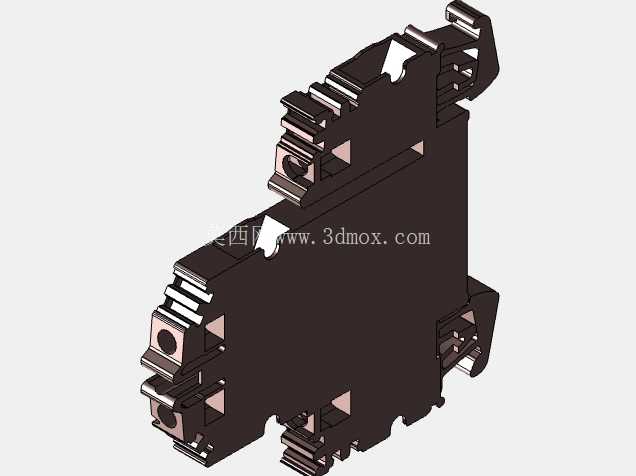

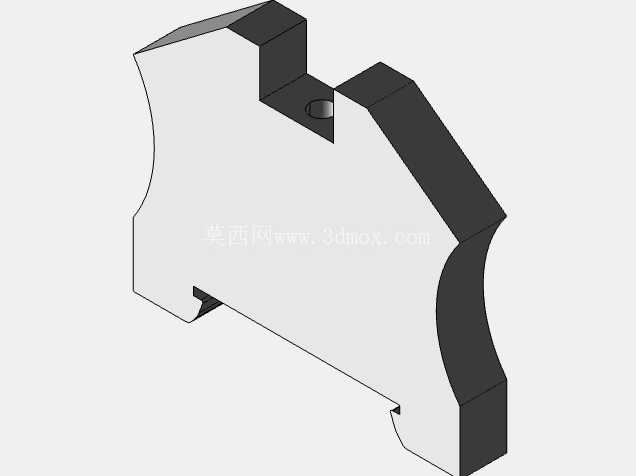

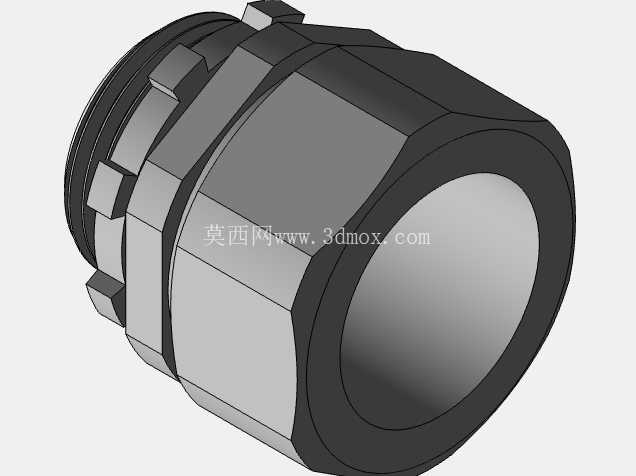

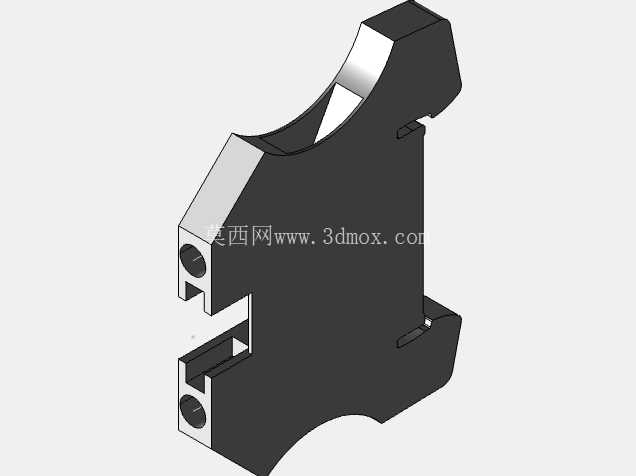

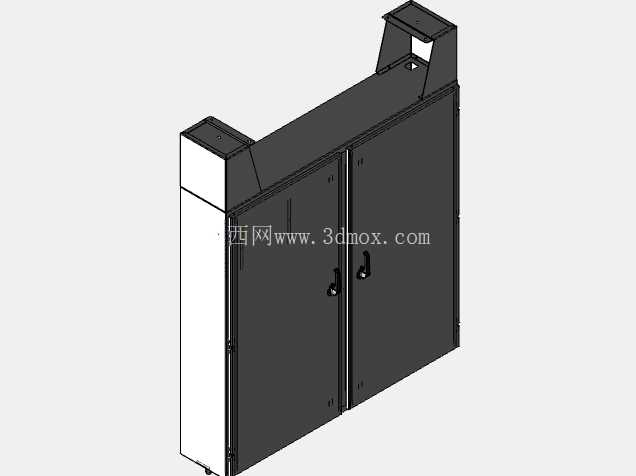

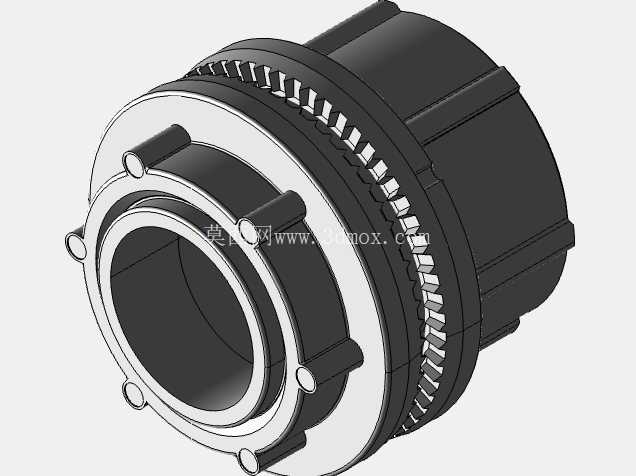

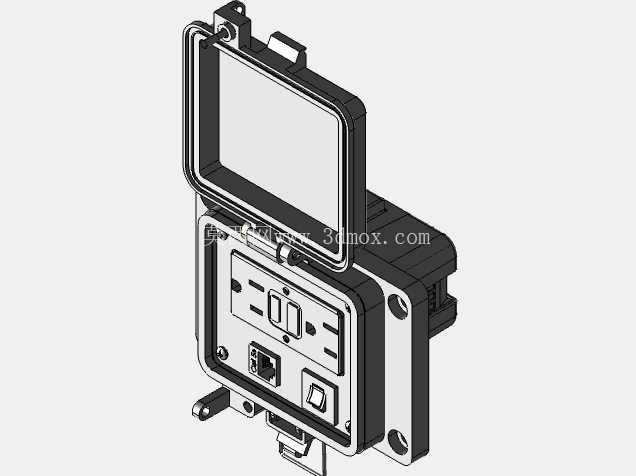

设计层面上，柜体采用落地式支脚结构，支脚高度预留了现场地面布线、防潮防淹的空间，不需要额外做槽钢基础就可以直接安装在硬化地面上，柜底预留的穿线孔对应不同回路的线缆直径做了分区域设置，强电、弱电、驱动线缆可以分孔进入柜内，减少现场布线的交叉干扰。柜门采用双开门结构，右侧主门覆盖大电流主回路区域，日常维护不需要打开整个柜门，仅打开左侧控制区的门即可完成常规参数调整、按钮操作、指示灯更换，降低了日常维护时误触主回路带电部件的风险；柜顶预留的安装座用来布置声光报警灯、通讯天线，对应设备故障报警、远程数据传输的扩展需求，柜体侧面预留的外接端子排区域，可以直接外接现场传感器、操作按钮、远端设备的控制线，不需要在柜门上额外开孔。

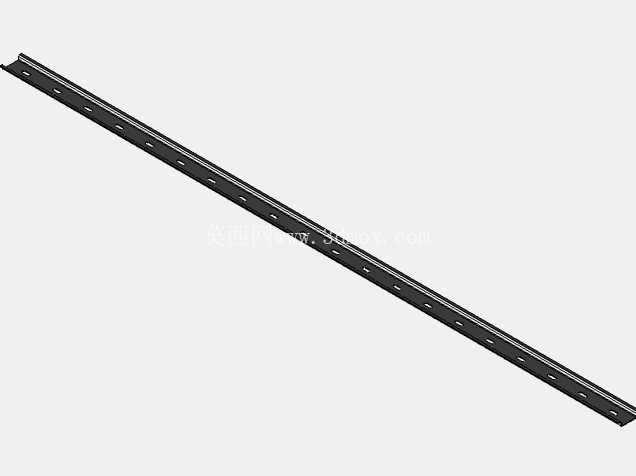

安装边界方面，柜体整体深度控制在常规电控柜的安装尺寸范围内，侧面预留的检修空间只需要留出单门开启的宽度即可，不需要双侧预留大尺寸检修通道，适合厂房内空间紧凑的安装场景；柜体的安装孔位采用通用的落地柜安装标准，与市面常规配电柜的基础尺寸兼容，替换旧柜时不需要重新做地面基础，直接对位固定即可。从结构细节来看，柜门与柜体之间的密封结构满足常规工业车间的防尘要求，操作区域的元件排布预留了接线、维护的操作空间，每个元件的安装位置都对应了走线槽的排布路径，柜内布线可以沿着预置的走线槽规整排布，不会出现线缆杂乱交叉的情况；驱动器、电抗器这类重量较大的器件，安装背板特意做了加强筋处理，避免长期承重出现背板变形，人机界面的安装座采用可微调角度的结构，适配不同身高操作人员的查看视角，减少长期操作的视觉疲劳。

在实际工程应用中，这类一体化集成电控柜可以大幅缩短现场安装调试的周期，所有元件在出厂前即可完成柜内布线、功能测试，现场只需要接入主进线电源与负载线缆即可投入使用，相比传统多柜拼接的配电方案，能减少30%左右的现场布线工作量，同时柜内的元件排布逻辑完全遵循电气设计的安全规范，不同电压等级的回路保持足够的安全间距，保护器件的排布对应每个独立回路，出现过载、短路故障时可以精准切断对应回路，不会影响其他回路的正常运行，适合中小型自动化产线、配套设备的电控系统集成使用，也可以作为独立配电单元为车间内的多台设备提供集中配电与控制功能。
