AGS-17榴弹供弹链结构三维设计

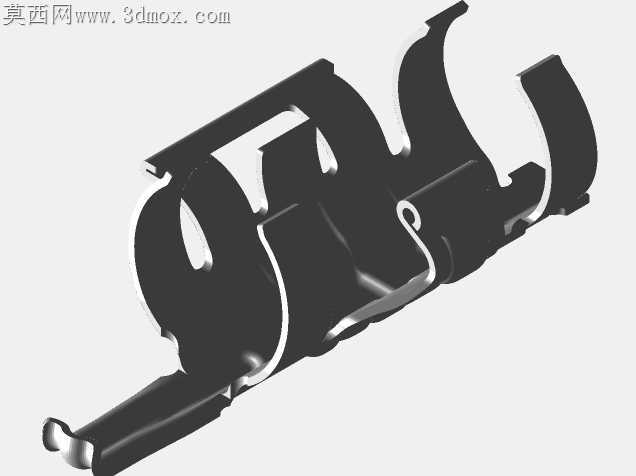

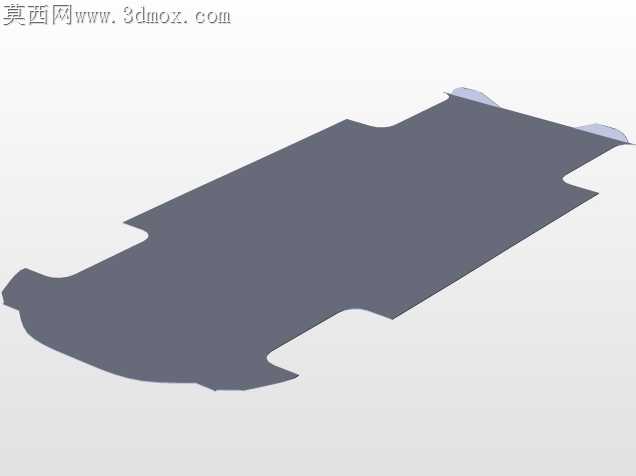

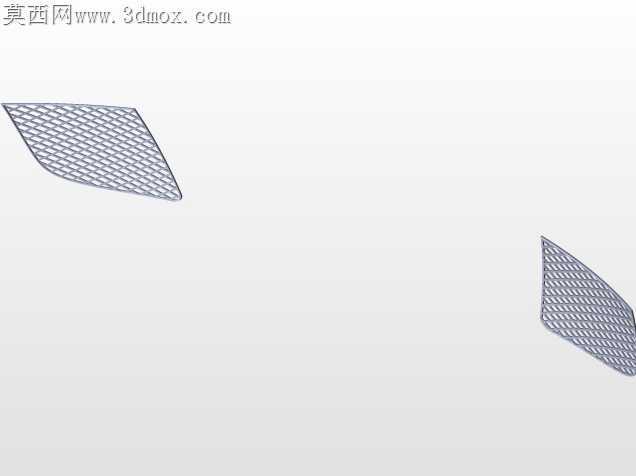

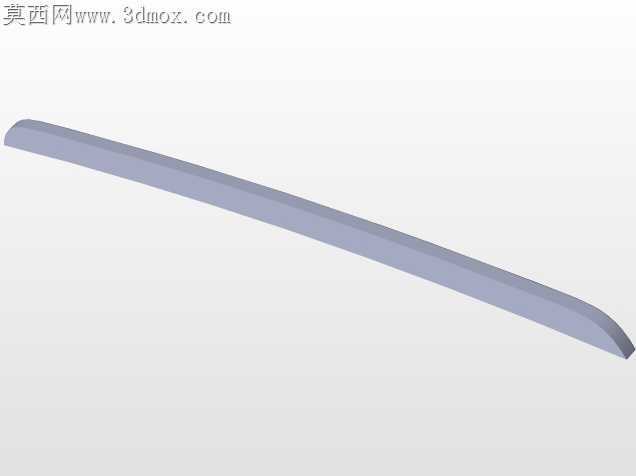

供弹链在连续供弹工况下最容易出现链节卡滞、抱弹位形变过量的问题，尤其是高速供弹时链节铰接处的磨损累积，会直接导致供弹中断，这套供弹链的结构设计全程围绕加工适配的核心逻辑展开。链节的铰接孔位没有采用常规的等径通孔设计，而是做了两端微倒角、中段带储油微槽的结构，普通铣削加工时无需定制特殊成型刀，用标准立铣刀走两次圆弧插补就能完成槽位加工，倒角部分直接用倒角刀一次走刀成型，不会出现二次装夹带来的同轴度偏差，批量加工时能把单节加工的换刀时间压缩近四成。抱弹位的弧形接触面没有追求理论上的完全贴合弧度，而是预留了0.12mm的适配间隙，这个数值是结合冲压钣金件的成型公差带反复校准的——如果弧面完全贴合，弹体表面的防锈涂层轻微厚薄不均就会造成抱弹过紧，供弹时抽弹阻力陡增，间隙过大又会在携行、供弹过程中出现弹体晃动偏移，甚至掉弹故障。链节之间的铰接销轴采用了两端压铆的固定方式，没有用卡簧或者开口销结构，压铆工位在普通冲床上就能完成，压铆后的销轴端面和链节侧面齐平，不会出现突出的棱边勾挂帆布弹袋、机匣内壁的问题，压铆时预留的0.03mm轴向窜动量，刚好能抵消低温环境下金属件冷缩带来的铰接卡滞，不会因为热胀冷缩出现链节转动不畅。链节的本体厚度做了局部差异化处理，铰接受力区域厚度比抱弹区域厚0.8mm，不需要整节都用厚板材加工，冲压落料时的材料利用率能提升17%左右，同时不会降低铰接位置的抗剪切强度，连续射击时的链节拉扯力全部集中在加厚的铰接区域，抱弹位的薄型设计还能适当降低整体重量，长弹链携行时不会过度增加负重。表面处理的适配性也在结构设计时做了考量，所有棱边都做了R0.5的圆角过渡，磷化、发蓝处理时药液不会在锐角位置出现流挂、镀层不均的问题，铰接位置的储油微槽能在保养时留存少量润滑脂，在沙尘环境下使用时，沙尘颗粒会被润滑脂粘附在槽内，不会进入铰接摩擦面造成异常磨损，不用频繁拆解清理就能保证长时间的供弹顺畅。
