汽车悬架维修用弹簧压缩工装结构设计

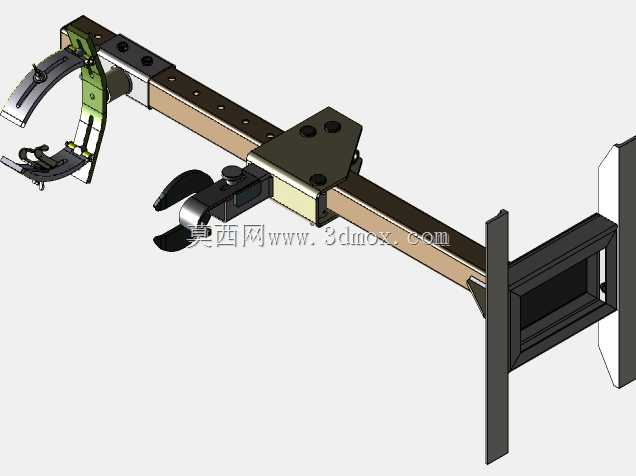

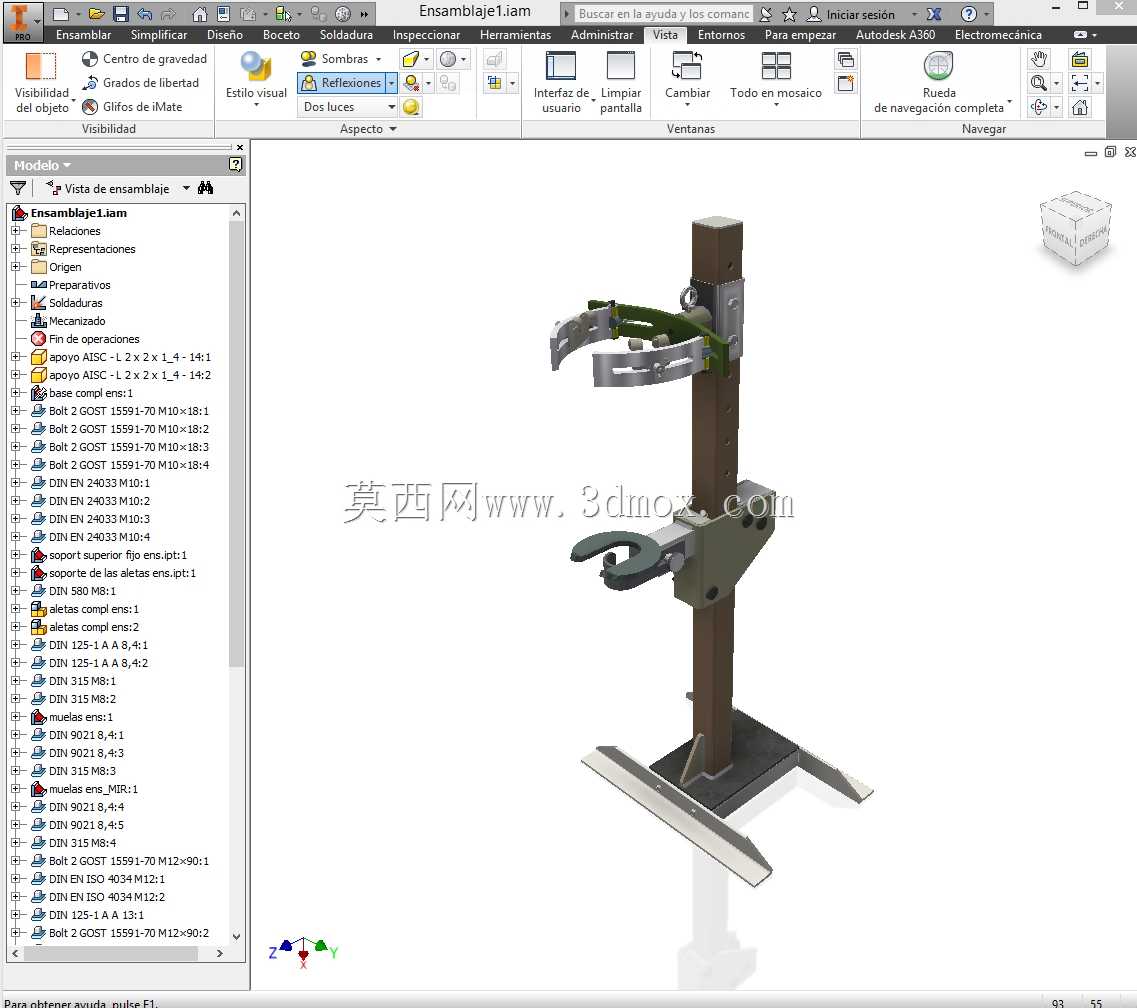

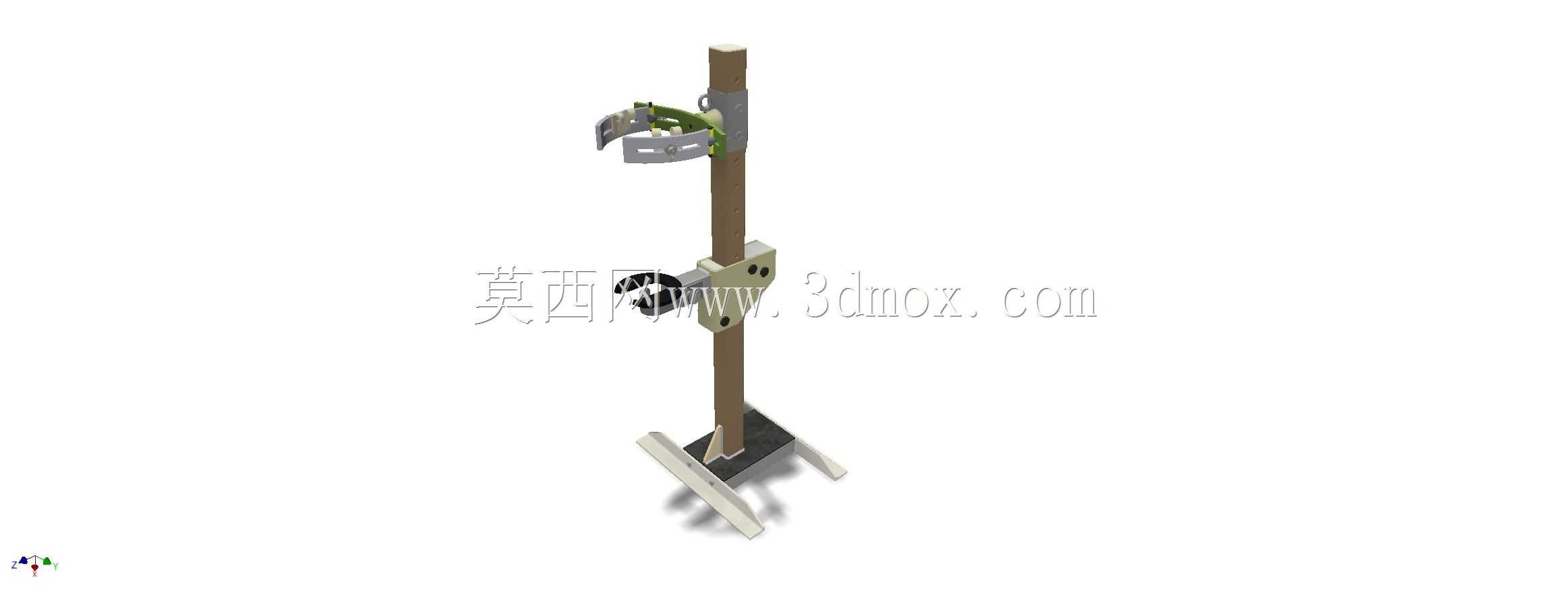

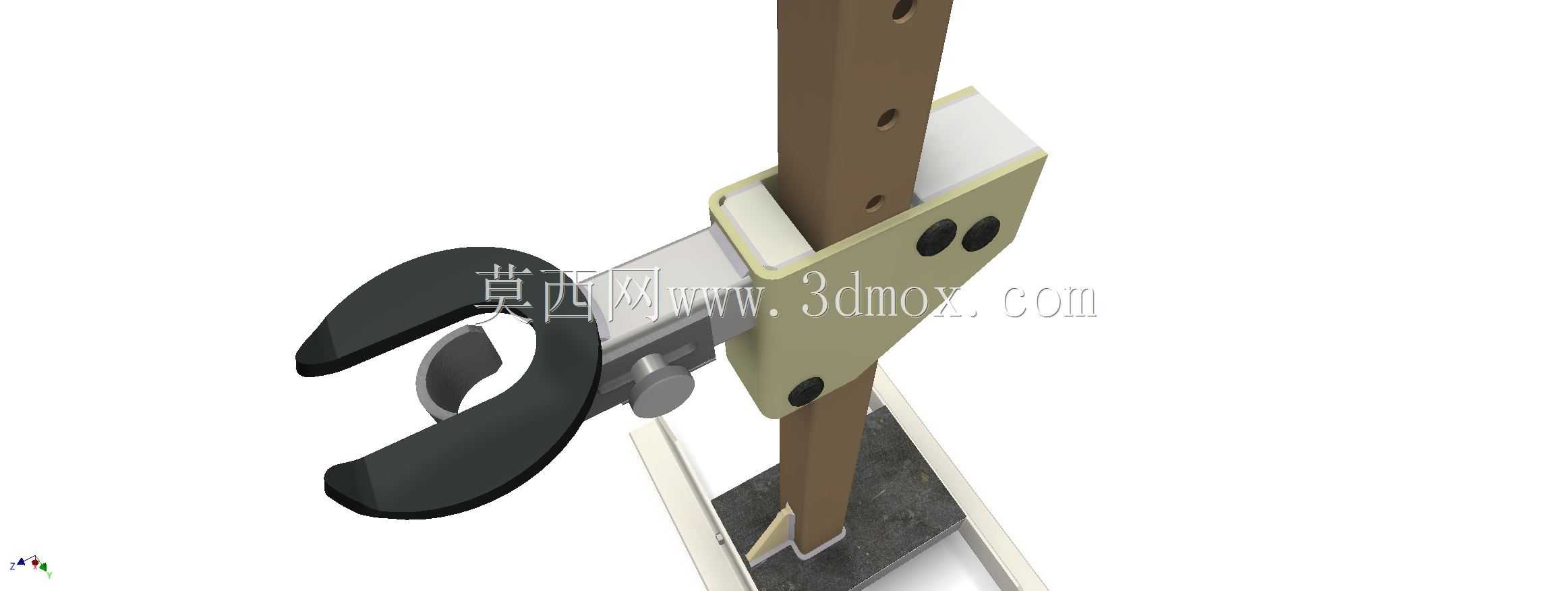

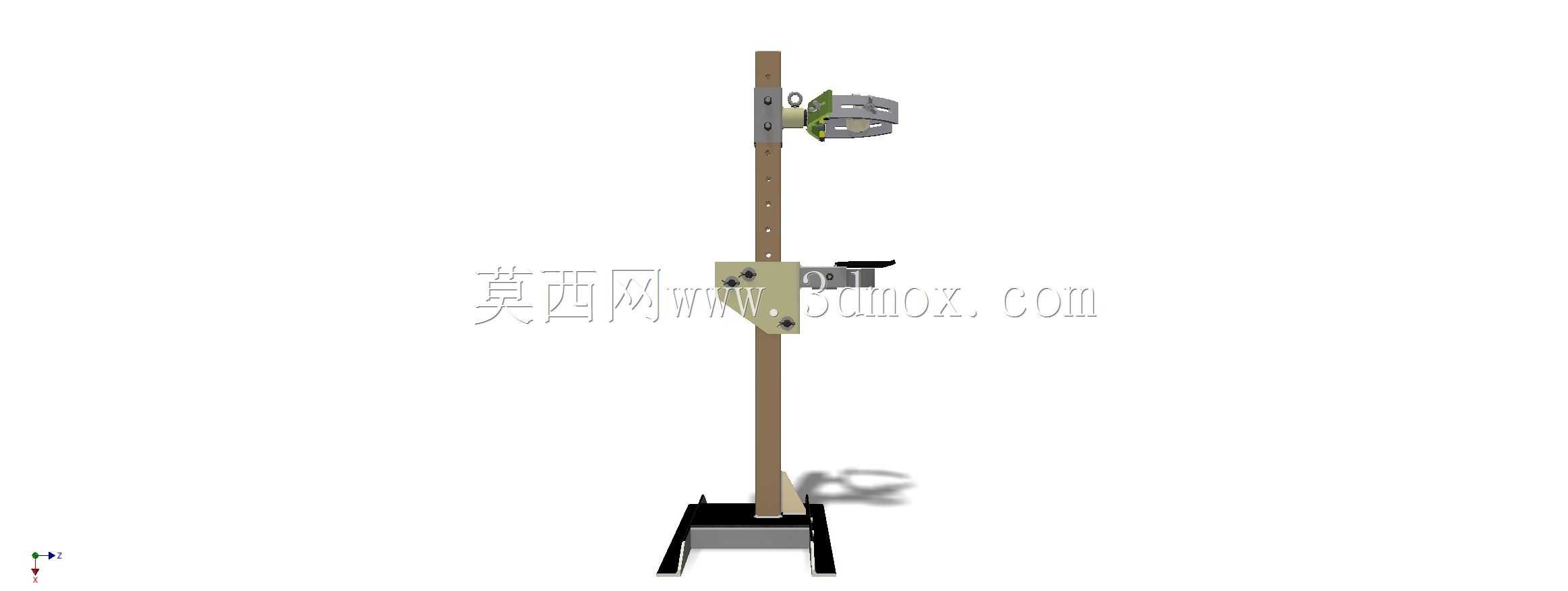

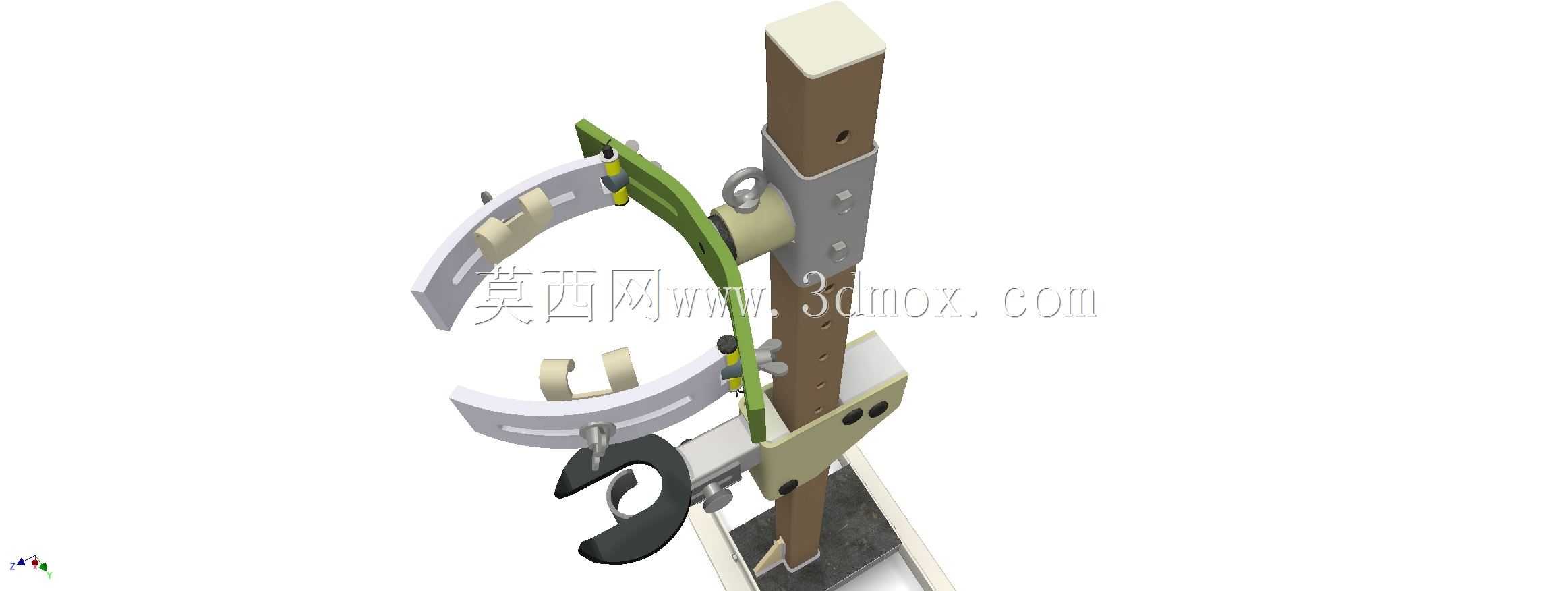

在汽车底盘维修作业场景中，螺旋弹簧的拆装一直是悬架维保环节的高风险工序，这款弹簧压缩工装正是针对乘用车辆麦弗逊式、多连杆式悬架的螺旋弹簧拆装需求开发的专用作业工具，区别于通用型两爪压缩器易滑脱、施力不均的缺陷，该结构采用单立柱导向式布局，从根源上规避了传统压缩工具作业时弹簧弹出的安全隐患。从实际作业逻辑出发，该工装的底部设置了与地面接触的宽幅支撑底座，底座采用加厚钢板折弯成型，接触面积足够覆盖常规维修工位的地面承重需求，作业时无需额外打地脚固定，直接放置在平整工位地面即可获得足够的支撑稳定性，底座上方垂直固定的方形导向立柱采用冷拉型钢加工，立柱表面做了镀锌防锈处理，沿立柱长度方向等距开设了多组定位销孔，可适配不同自由长度的悬架螺旋弹簧压缩行程需求，销孔间距经过反复校核，能够匹配从A0级小车到中型SUV的主流乘用车型悬架弹簧压缩量要求，不会出现行程不足无法压缩到拆装长度的问题。工装的核心执行部件包含上下两组弹簧卡爪组件，下卡爪组件通过滑套与导向立柱配合，可沿立柱轴向自由滑动调整初始位置，调整到位后通过快插式定位销插入对应立柱销孔完成位置锁定，上卡爪组件集成了梯形螺纹传动副，转动配套的加力杆即可驱动上卡爪沿立柱轴向平稳下行，梯形螺纹的自锁特性能够保证在任意压缩位置都不会出现自行回退的情况，作业过程中无需额外加装锁止装置即可保障操作安全。卡爪的结构设计充分考虑了不同直径弹簧的适配性，卡爪与弹簧接触的弧面做了滚花处理，增大与弹簧钢丝表面的摩擦力，同时卡爪开口尺寸覆盖了常见悬架弹簧的钢丝直径与弹簧中径范围，卡装时能够牢牢勾住弹簧端部的有效圈，不会在压缩过程中出现滑脱偏移。在实际维修作业中，使用该工装压缩悬架弹簧时，首先需要根据待拆装弹簧的自由长度调整下卡爪的安装位置，将弹簧竖直放置在上下卡爪之间，调整卡爪角度使其均匀勾住弹簧圆周方向的三个受力点，避免单侧受力导致弹簧弯曲变形，之后匀速转动加力杆带动上卡爪下行，逐步压缩弹簧直到弹簧端部与悬架减震器支座、顶胶之间的安装间隙完全释放，即可顺利拆卸减震器固定螺母完成悬架部件的更换作业，相比传统的对置式双爪压缩器，该结构的施力方向与弹簧中心轴线完全重合，压缩过程中弹簧不会出现偏斜，作业人员无需额外扶持弹簧即可完成操作，单人即可完成整套悬架弹簧拆装工序，大幅降低了维保作业的人力成本与安全风险。从设计细节来看，导向立柱与上下滑套之间采用间隙配合，配合间隙控制在0.1mm以内，既保证滑动顺畅无卡滞，又不会出现过大的晃动量导致压缩过程中施力偏斜，传动丝杠的直径经过强度校核，能够承受最大1.5吨的压缩载荷，完全覆盖主流乘用车辆悬架弹簧的最大预紧力需求，卡爪部件采用45号钢锻造后调质处理，表面硬度达到HRC28-32，兼具足够的强度与韧性，不会在长期受力后出现断裂、变形的问题。工装的整体外形尺寸经过优化，立柱总高度控制在1.2米左右，底座占地面积不超过0.1平方米，既能够满足最长悬架弹簧的压缩行程需求，又不会占用过多的维修工位空间，平时不用时可以直接靠在工位墙边存放，不会像大型台架式压缩设备那样需要固定安装位置，移动灵活度完全适配快修店、综合维修厂的工位布局需求。针对部分车型弹簧端部并圈结构特殊的情况，卡爪组件还预留了扩展安装孔位，可以根据特殊车型的弹簧结构更换适配的卡爪接头，无需更换整套工装即可拓展适用车型范围，在三维建模过程中，所有运动部件都做了干涉检查，模拟了全行程压缩过程中的部件运动轨迹，确保在极限压缩位置也不会出现部件碰撞、卡滞的问题，所有受力部件的应力集中位置都做了圆角过渡处理，避免长期交变载荷作用下出现应力断裂的情况。
