36V电动助力自行车车架及电池安装结构

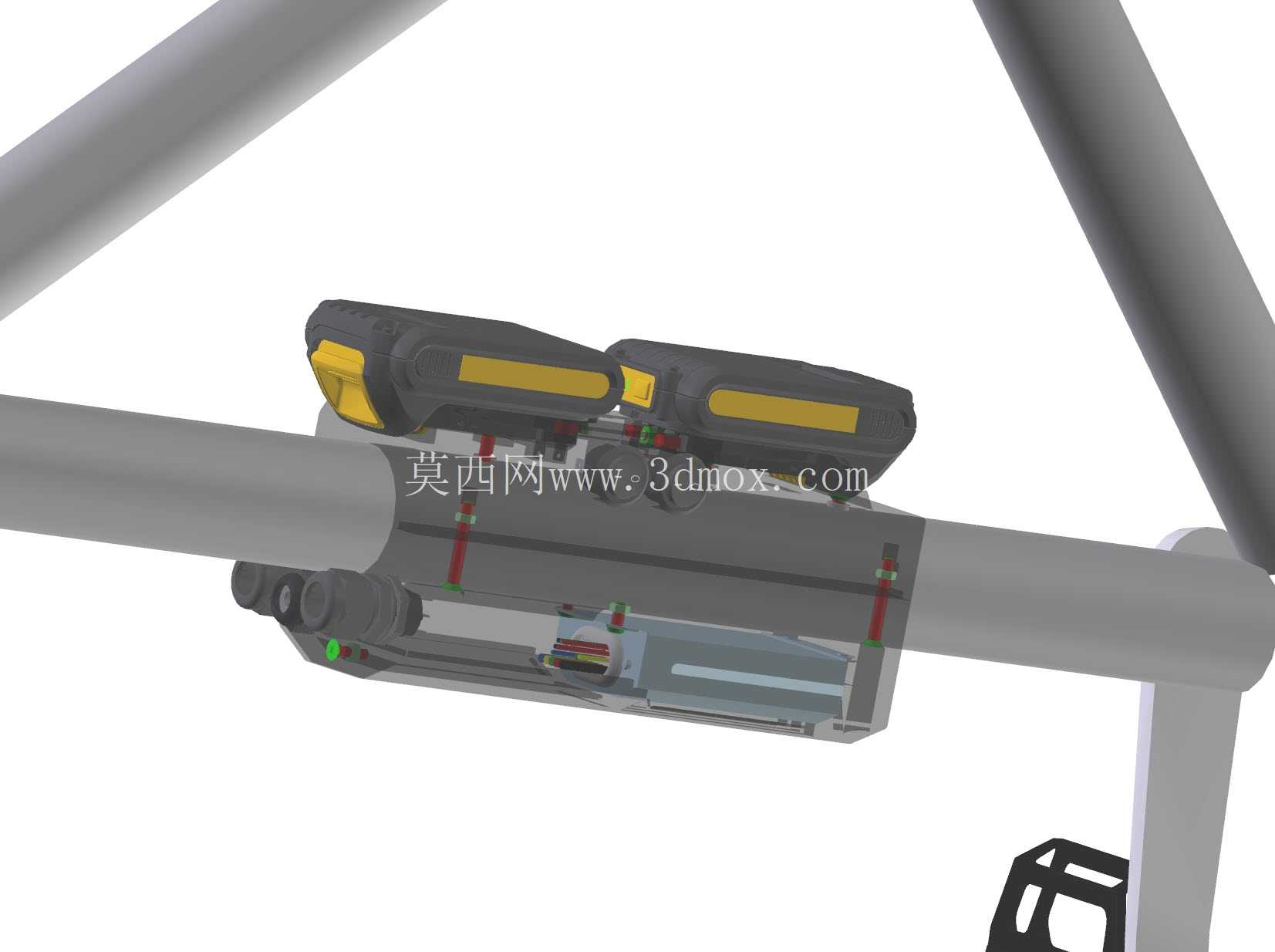

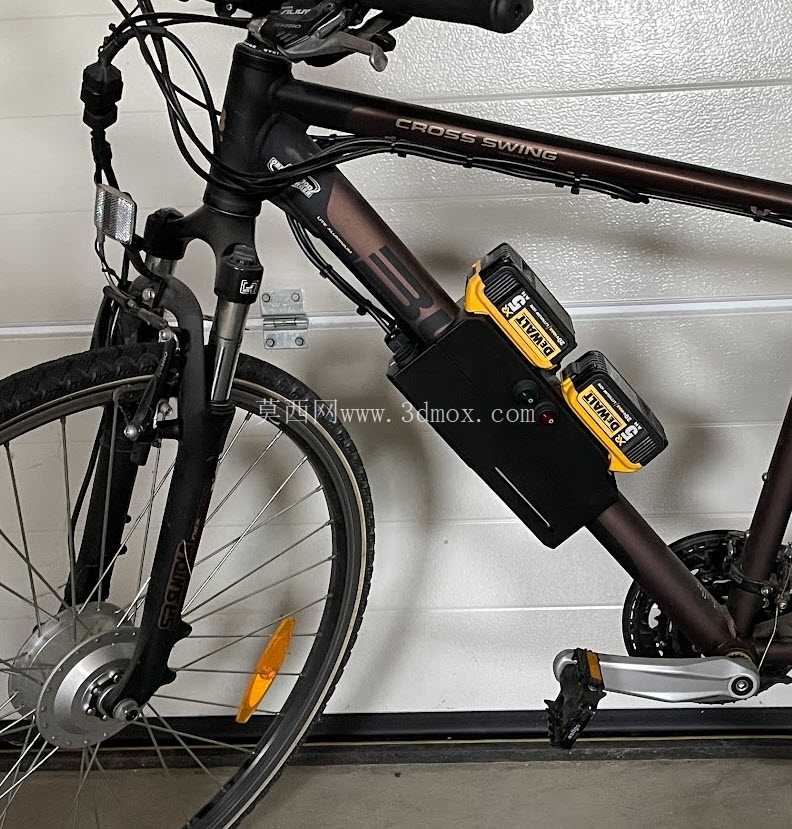

这套结构针对城市通勤类电动助力自行车设计，核心解决传统电动自行车电池外露易磕碰、走线杂乱、重心偏高的问题。从实际使用场景来看，日常通勤中车辆需要频繁停靠在楼道、非机动车停放区，外露的电池组很容易被旁边车辆剐蹭，或是在雨天被路面积水飞溅，这套下管集成式的电池安装结构，将两组36V动力电池固定在车架下管的外侧护罩内，护罩采用和车架管材弧度匹配的流线造型，既不会额外增加车把转向时的剐蹭风险，也能让电池组的重心落在车辆前后轮的中心轴线上，推行和骑行时的重心稳定性比后置货架电池、座管内置电池的方案提升不少。

从功能特性上看，双电池组的布局可以在不改变单组电池外形尺寸的前提下，直接翻倍续航里程，护罩上预留的电池快拆卡扣结构，不需要额外工具就能完成电池的取下充电操作，护罩和车架下管之间预留了3mm的走线间隙，控制器的动力线、信号线可以顺着车架管材内壁从护罩内部直接延伸到车头把立、后轮轮毂电机位置，避免了外露线束长期被紫外线照射老化、被雨水侵蚀短路的问题。前叉位置预留的碟刹安装座、前轮花鼓的发电线圈固定位，和常规城市通勤自行车的通用配件完全兼容，后期更换易损件不需要单独开模定制配件。

设计过程中优先考虑了安装边界的适配性，车架下管采用椭圆变截面管材，从车头碗组位置的60mm管径逐步过渡到中轴位置的45mm管径，电池护罩的安装孔位直接利用车架下管原有的水壶架安装螺孔，不需要对车架管材做额外的焊接打孔处理，避免了焊接应力集中降低车架强度的问题。护罩和电池组之间预留了2mm的缓冲间隙，装配时可以填充EVA缓冲泡棉，应对骑行过程中颠簸路面产生的振动，避免电池组外壳和硬质护罩之间碰撞产生异响，也能防止长期振动导致的电池接线端子松脱。

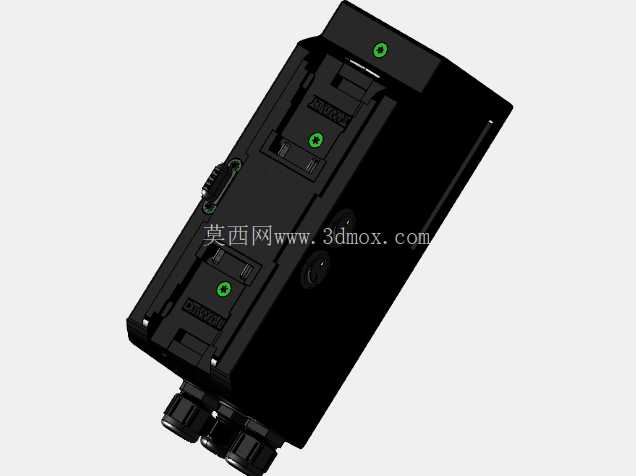

从实际装配的角度出发，电池护罩的边缘做了1.5mm的圆角倒边处理，不会出现尖锐棱角划伤骑行者裤腿的问题，护罩表面的卡扣和电池本体的卡槽配合公差控制在0.2mm以内，既不会因为公差过大导致电池晃动，也不会因为公差过小导致电池拆装卡滞。控制器集成在电池护罩的内部空腔里，和电池组之间预留了10mm的散热间隙，长时间大电流输出时产生的热量可以顺着护罩和车架之间的空隙随骑行气流散出，不需要额外加装散热风扇，降低了整体结构的复杂度和后期故障概率。

曲柄位置采用标准的方孔中轴接口，和常规自行车的牙盘、曲柄配件完全通用，脚踏的安装螺纹采用标准的M14×1.25规格，后期维护更换配件的成本很低。前轮挡泥板、车篮的安装孔位都做了预留，不需要额外打孔就能拓展通勤所需的配件，前叉的减震行程设定为50mm，足以应对城市路面的井盖、减速带带来的冲击，不会因为减震行程过长导致骑行时泄力，也不会因为行程过短过滤不了路面颠簸。整车的线束接插件全部采用防水型接插件，接插位置做了错位防呆设计，装配时不会出现插反针脚导致控制器烧毁的问题，每个接插件位置都预留了100mm的线束余量，方便后期维修时拆解检测，不需要因为线束过短剪断重新接线。
