适配DEMO8自行车架的定制电池安装盒

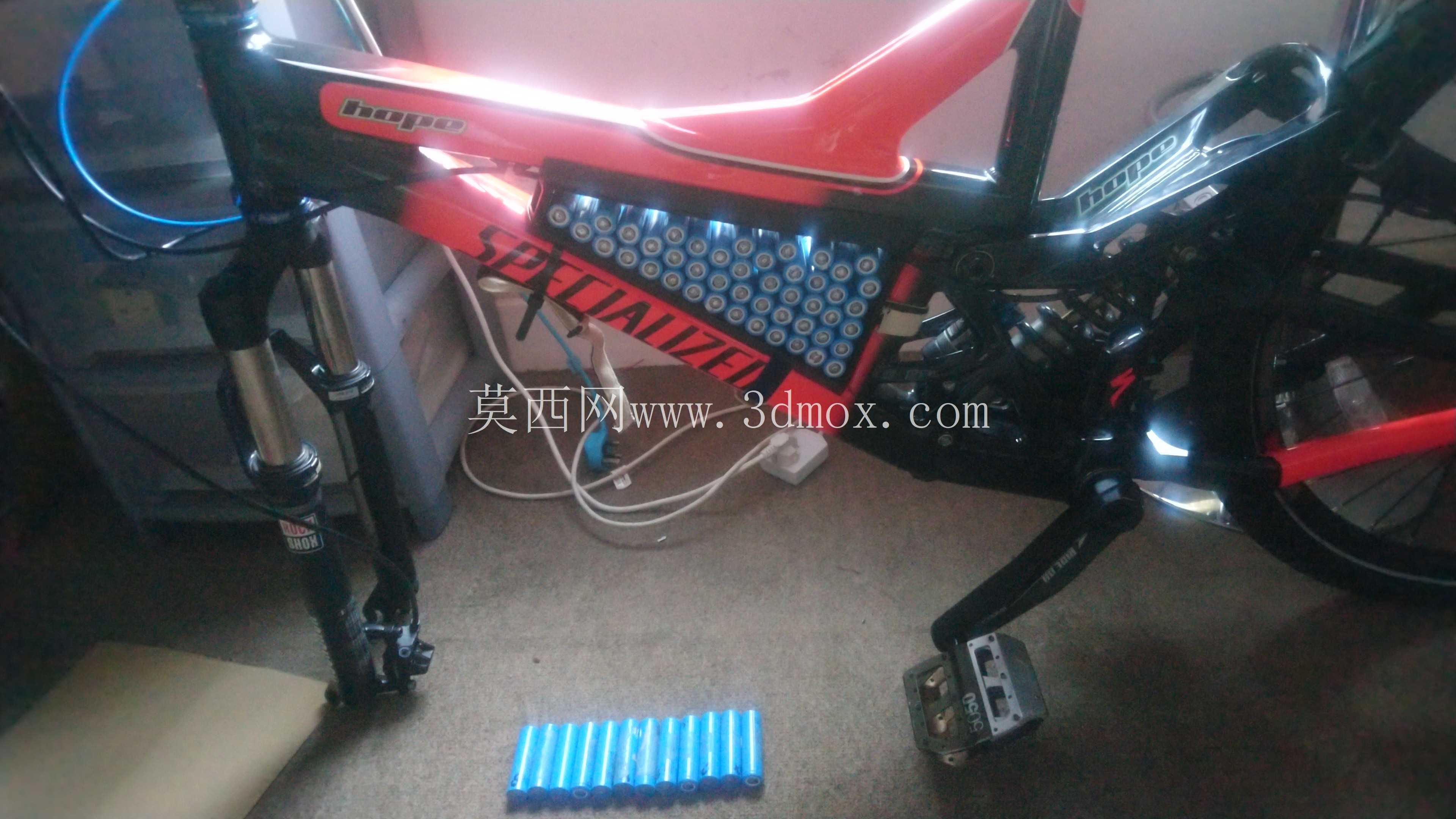

这款电池安装结构是针对DEMO8山地自行车车架下管区域做的定制化适配方案，核心解决电助力改装过程中电池组的固定、防护与走线整合问题，适配日常通勤、林道穿越等多场景下的电助力自行车改装需求，避免通用电池盒与车架曲面不贴合导致的晃动、异响甚至骑行干涉问题。

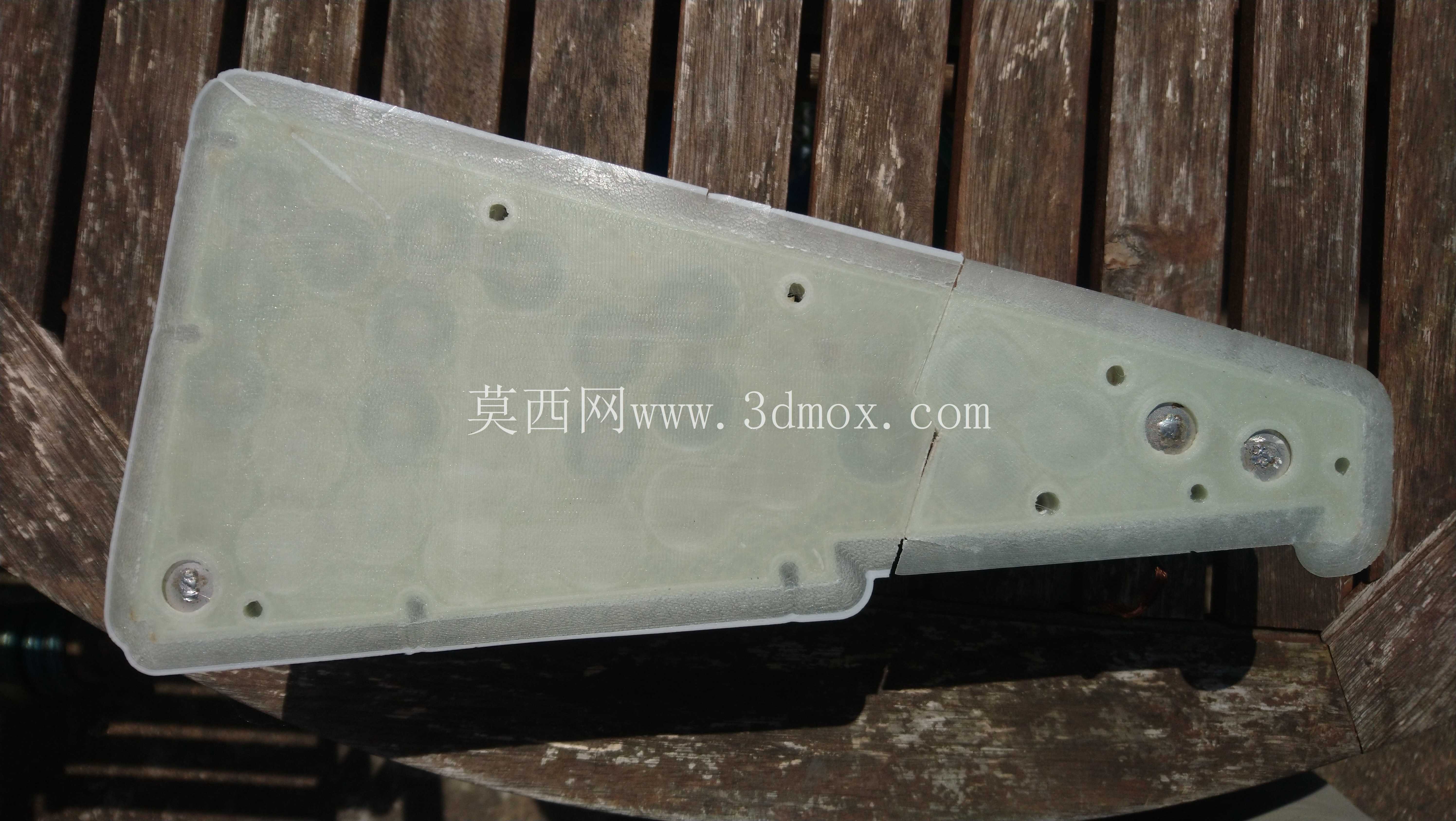

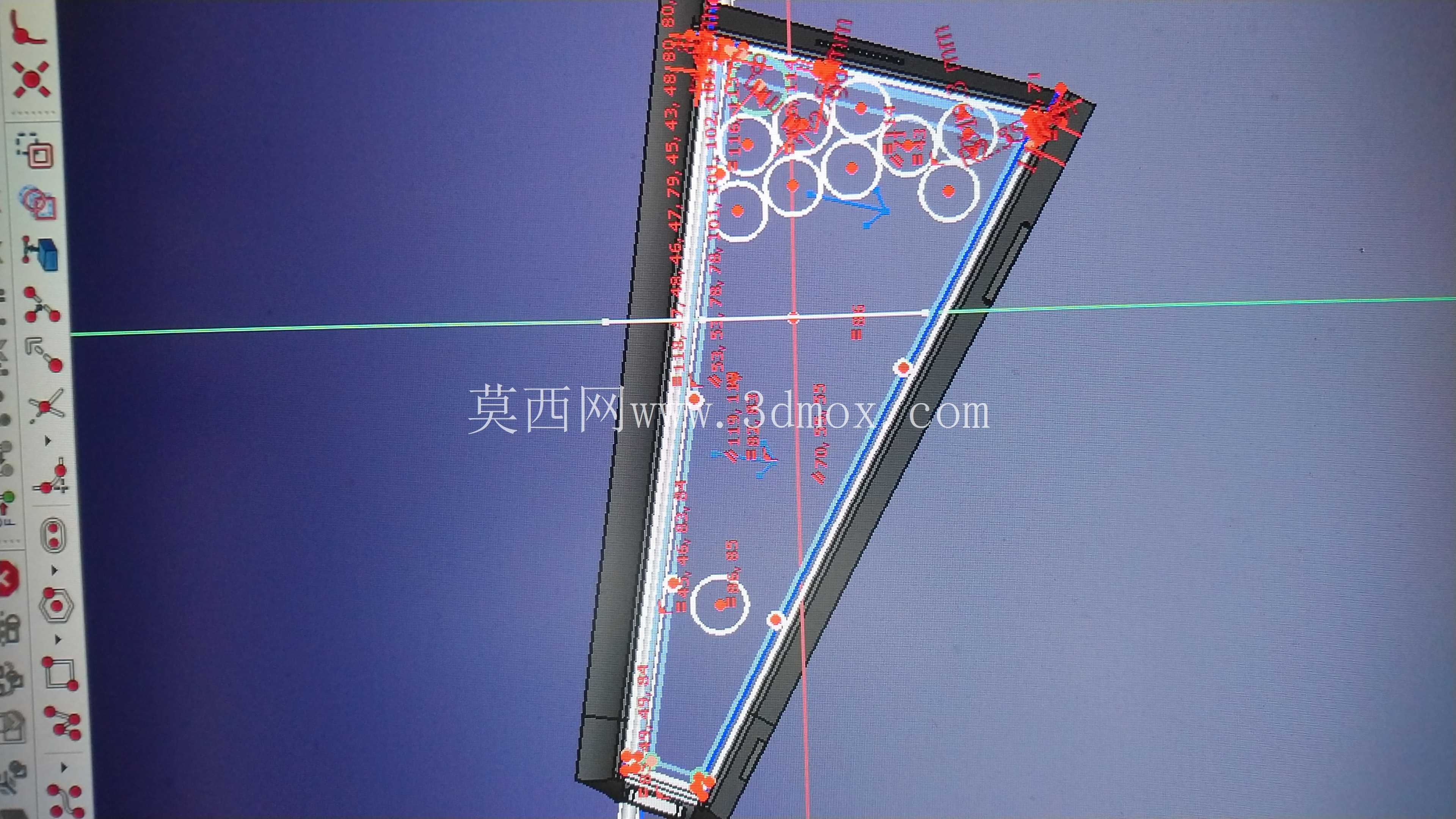

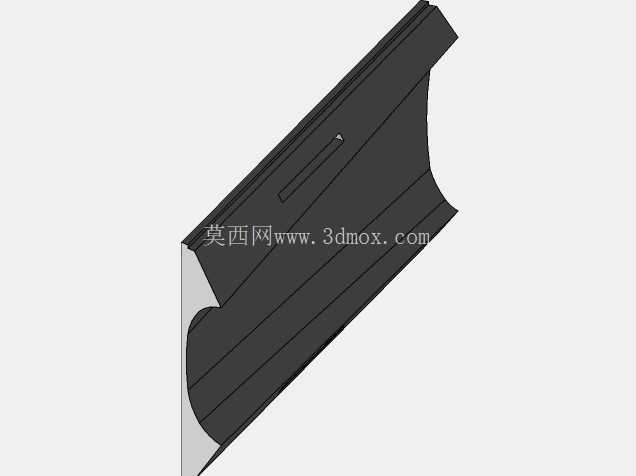

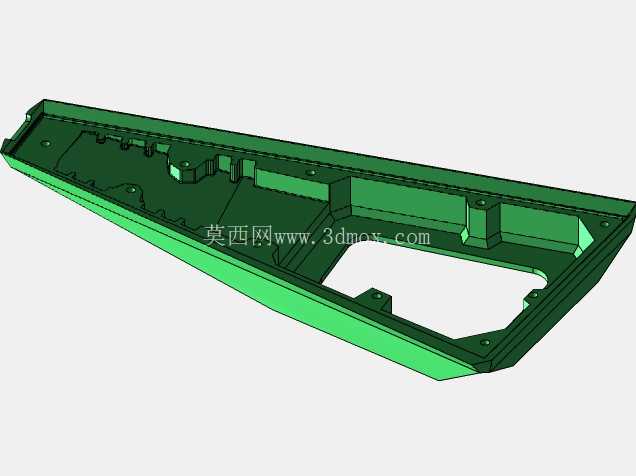

从实际使用场景出发，山地车骑行过程中会持续承受路面传递的振动，遇到颠簸路段时瞬时冲击载荷较大，因此电池盒的安装贴合度直接决定了电池组的使用寿命与骑行安全性。设计过程中首先对DEMO8车架下管的安装区域做了完整的曲面逆向拟合，确保电池盒与车架接触的面完全贴合车架的异形曲面，不会出现局部悬空导致的应力集中问题。盒体整体采用下沉式贴合设计，安装后与车架线条保持一致，不会额外突出过多轮廓，避免骑行过程中腿部磕碰，同时也能减少林道骑行时树枝、石块对电池盒的剐蹭。

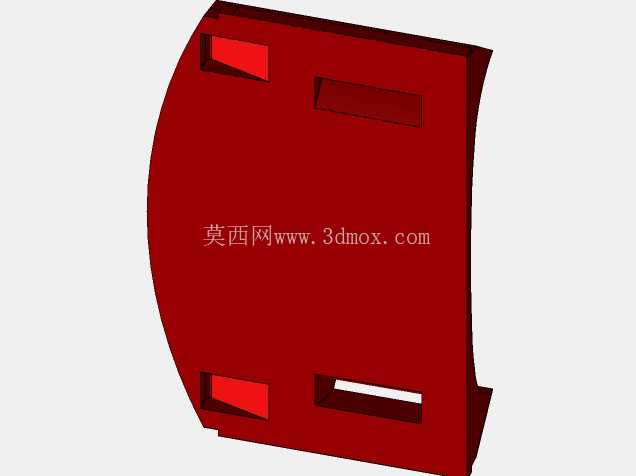

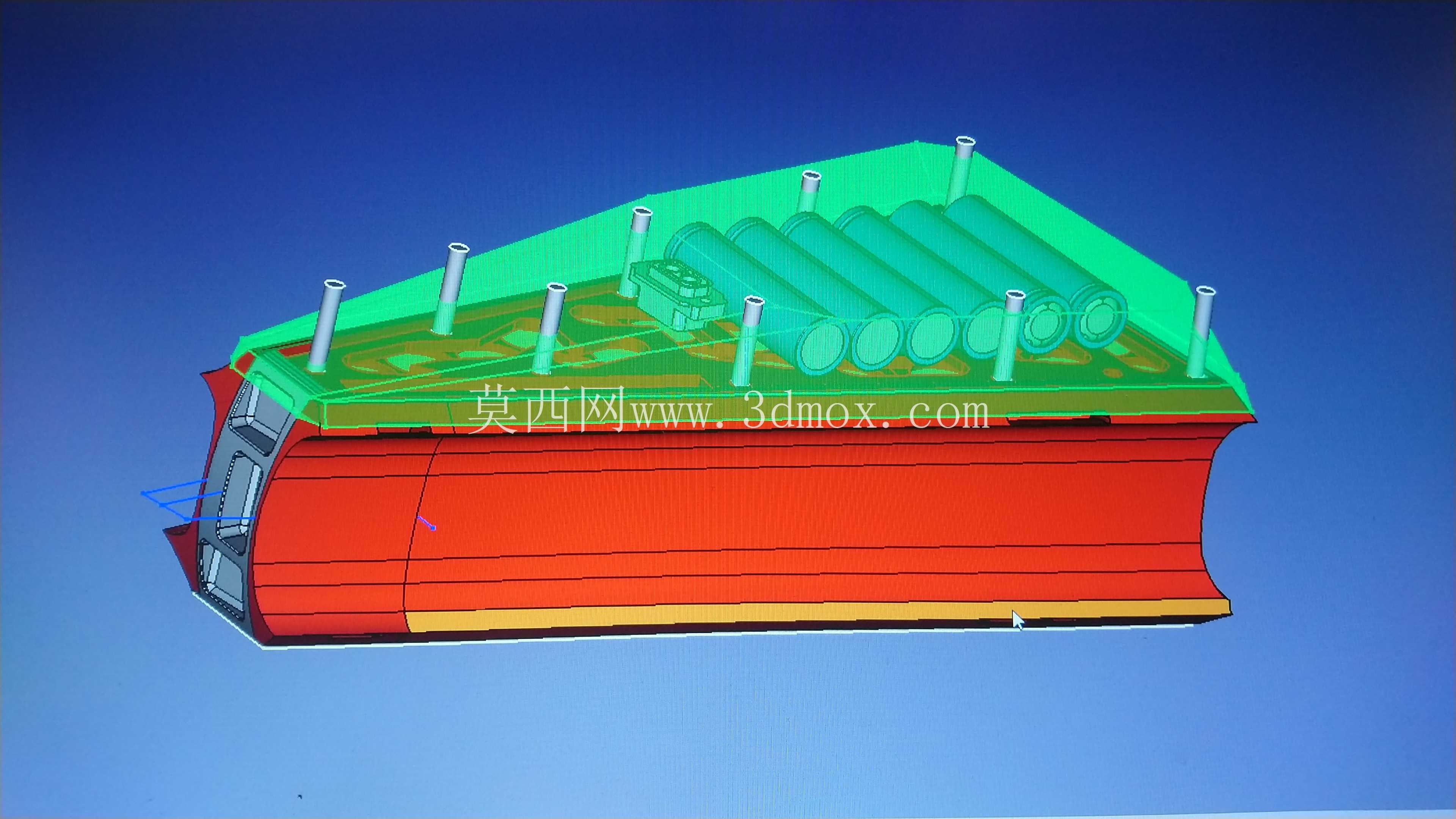

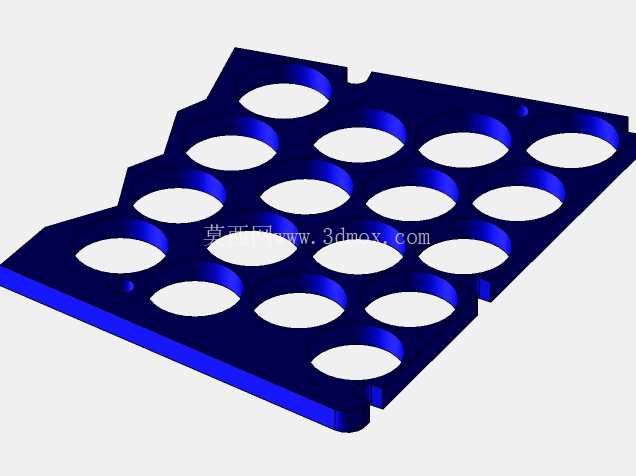

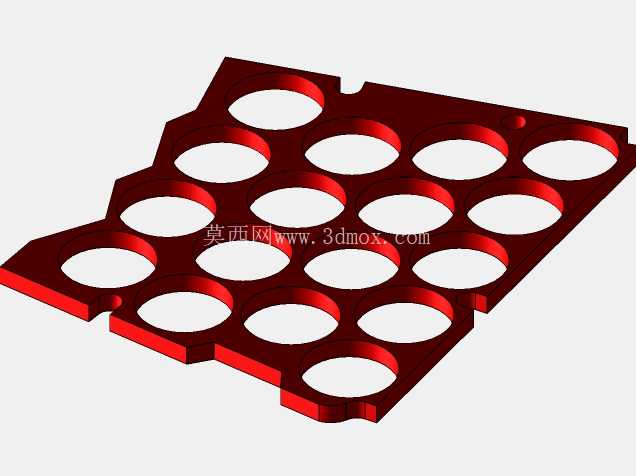

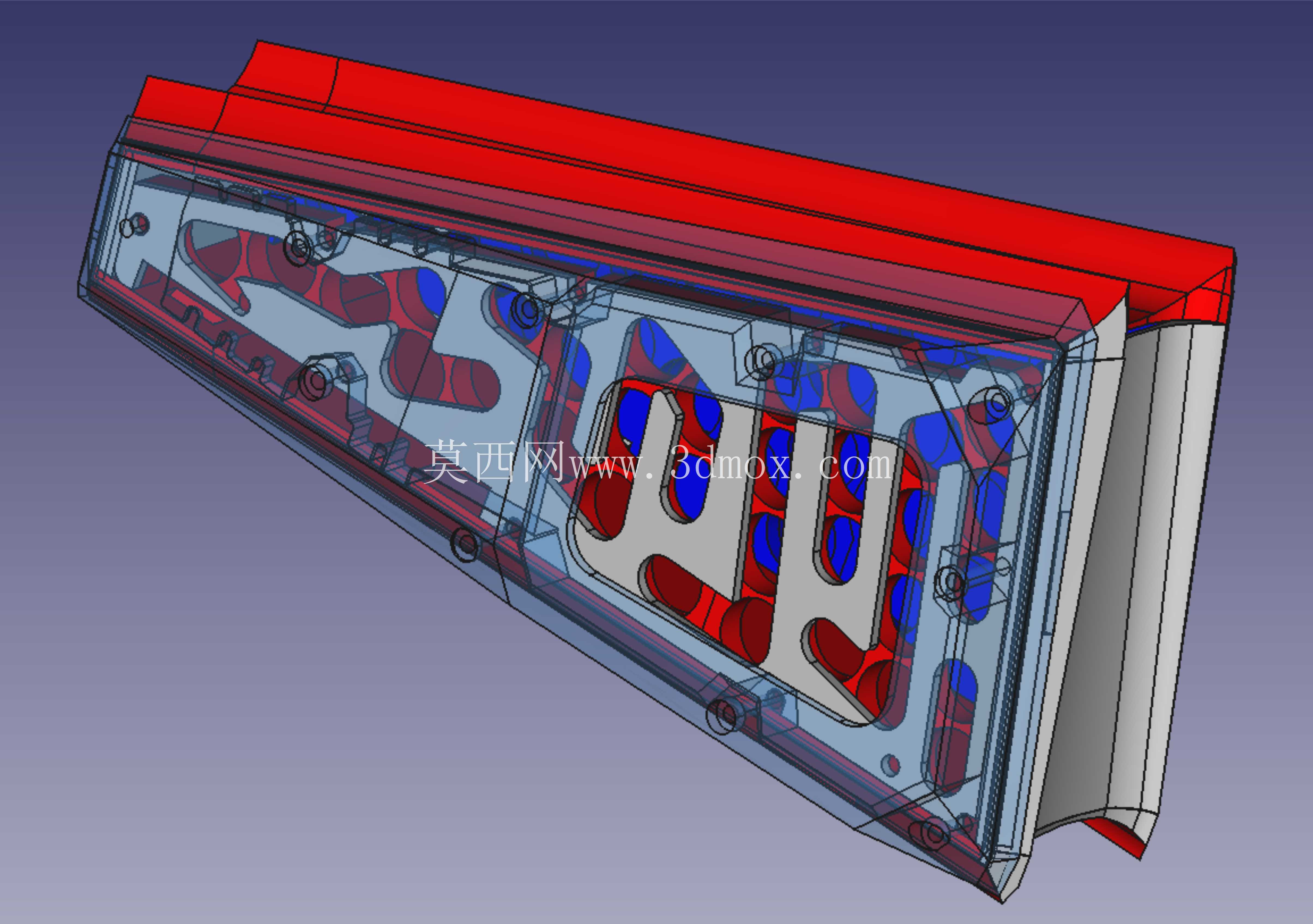

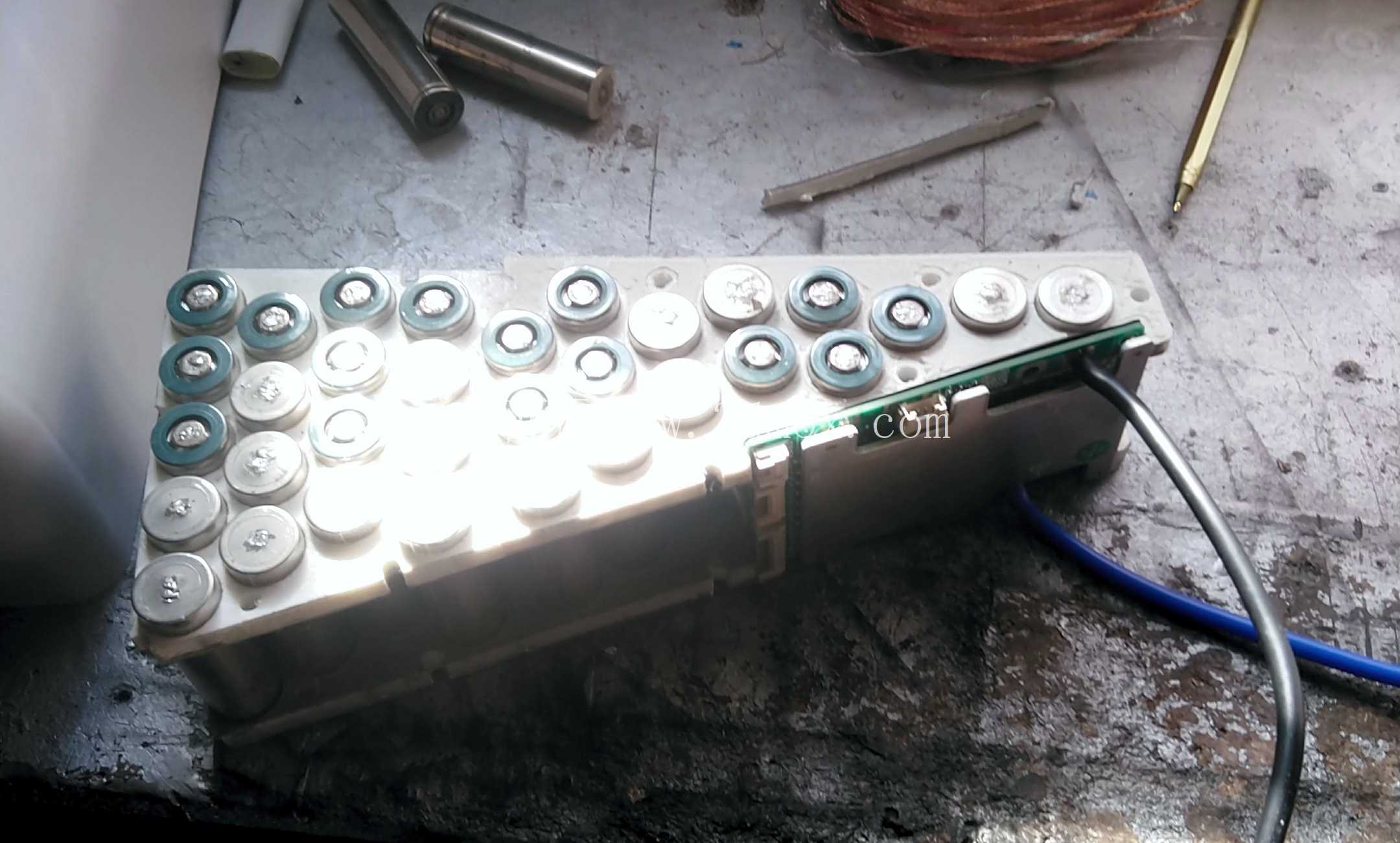

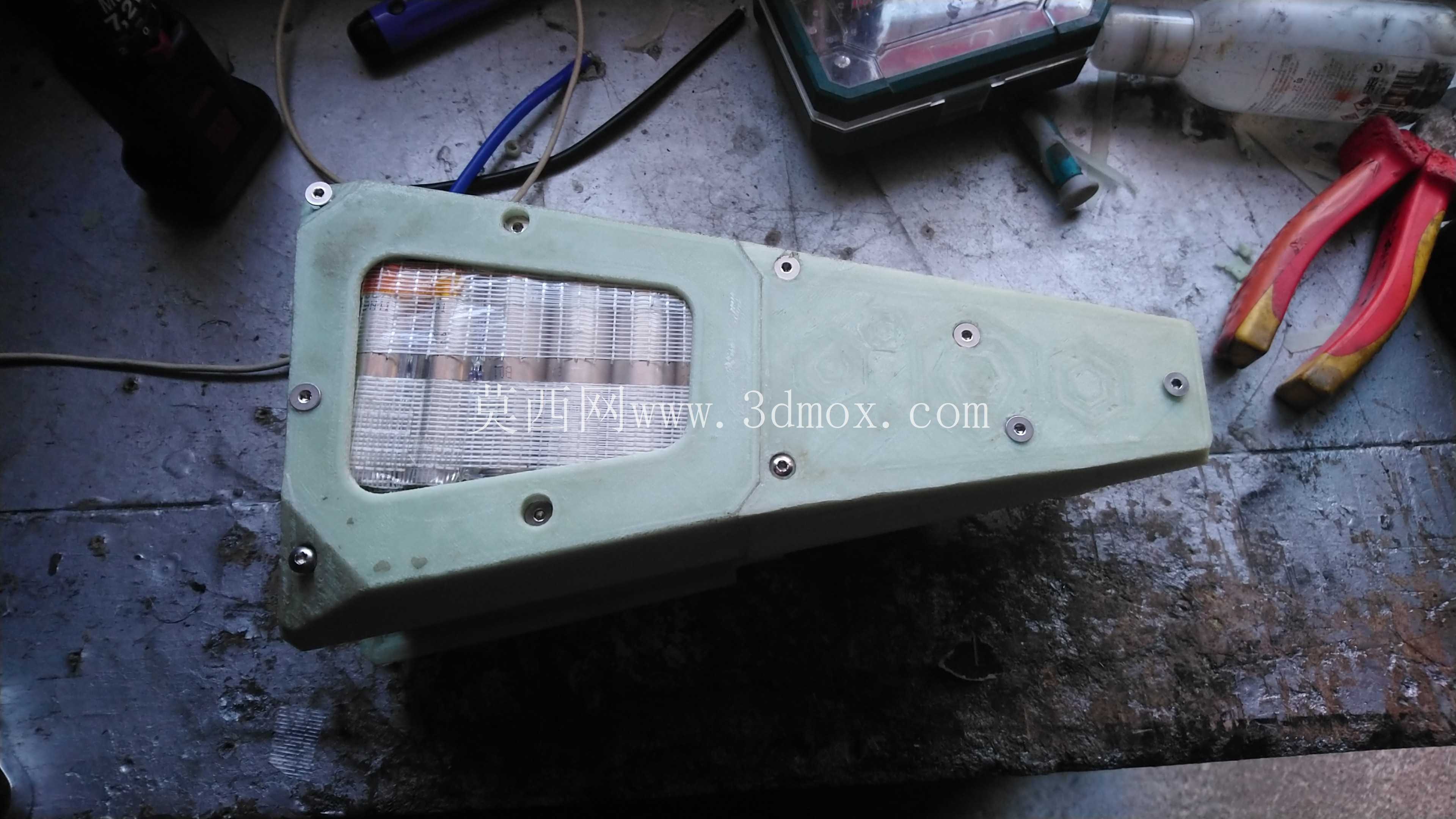

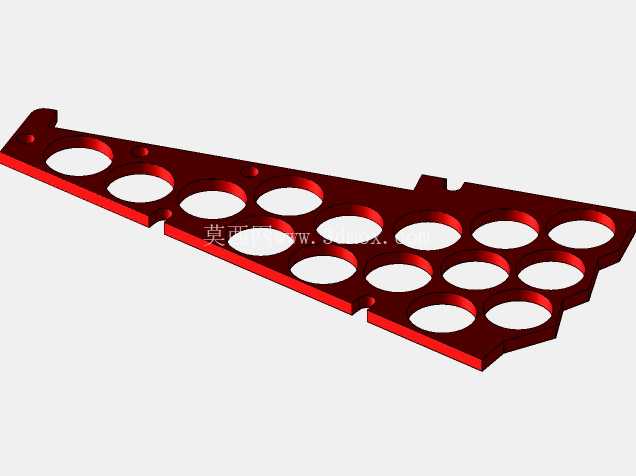

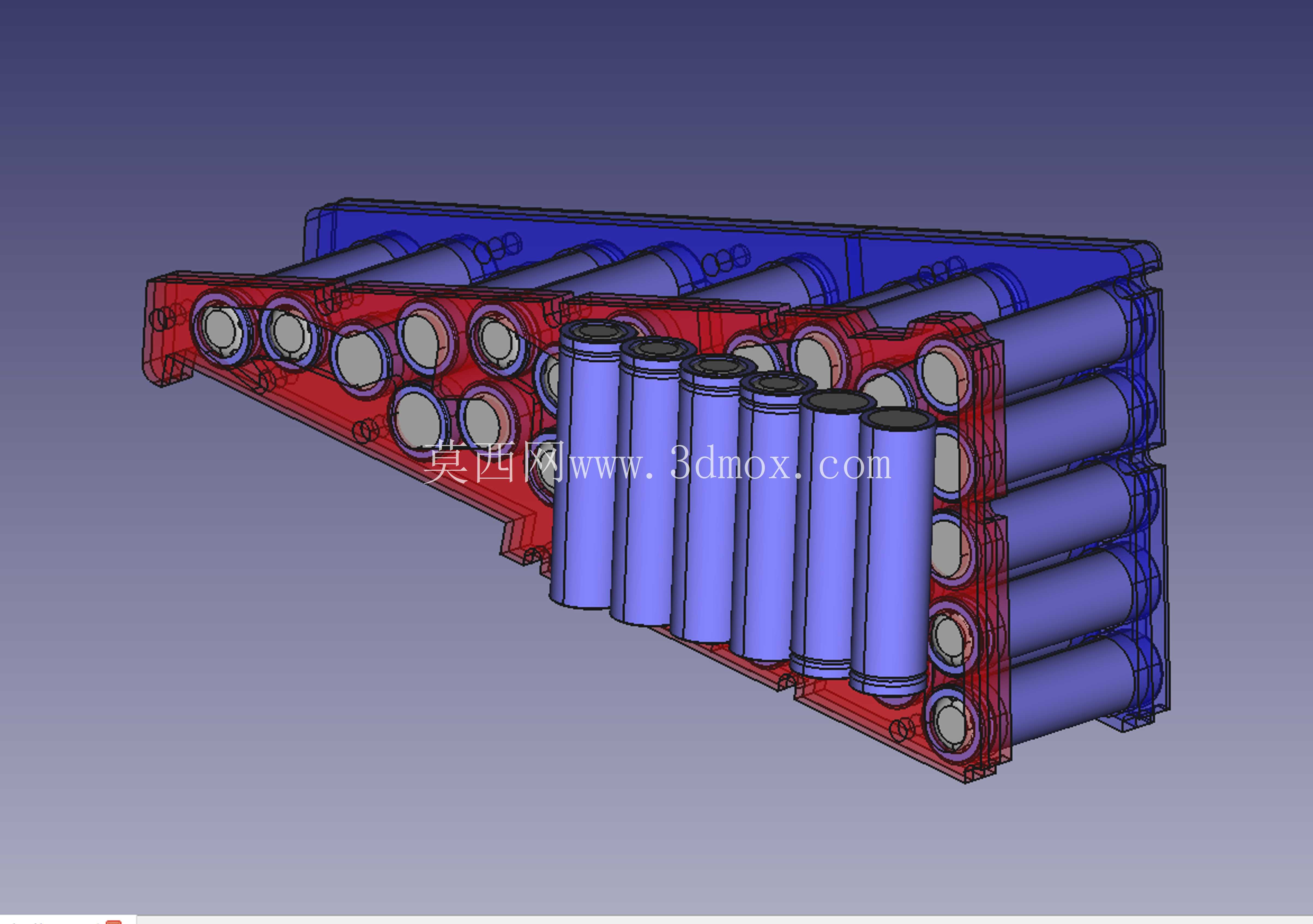

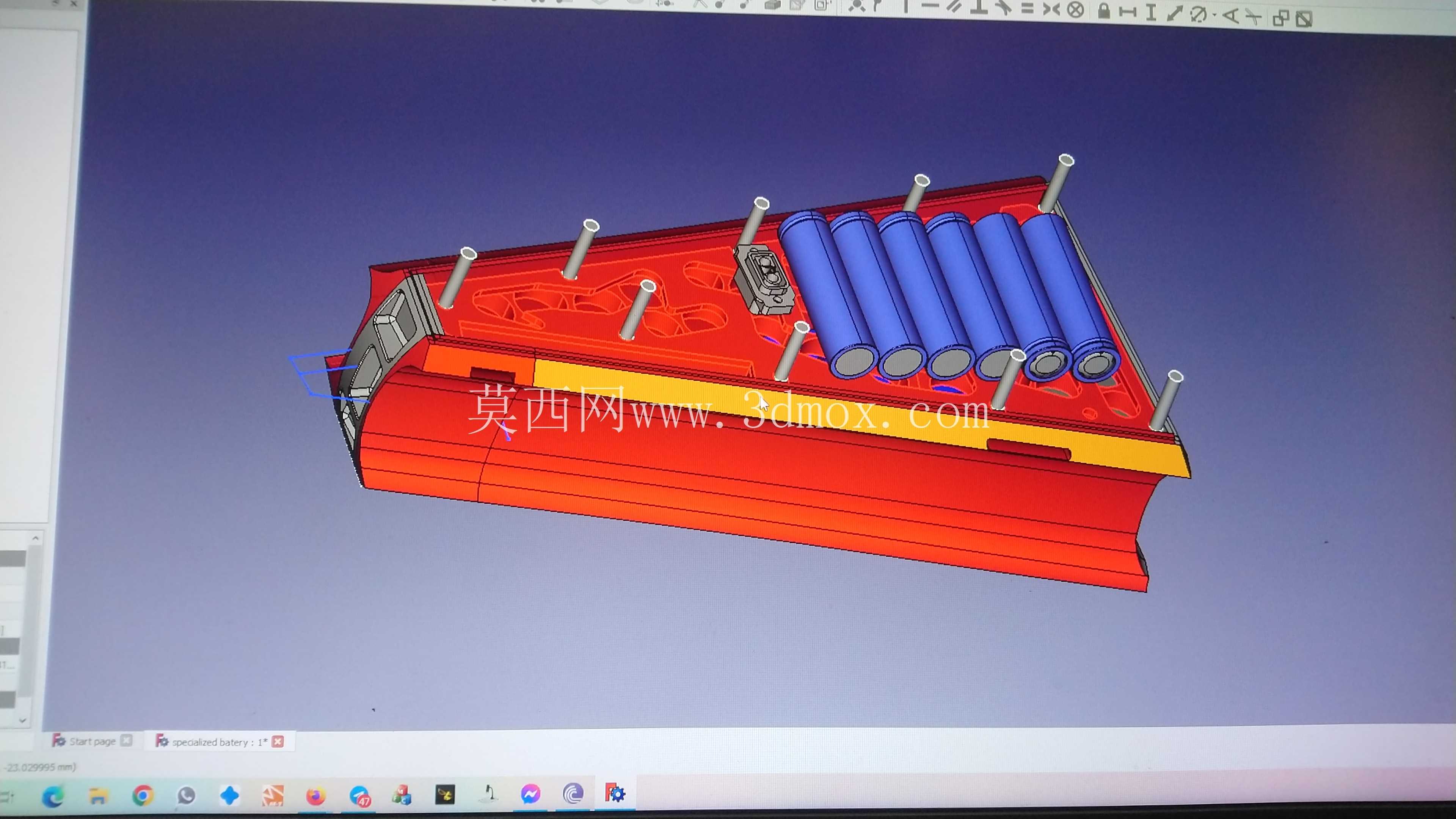

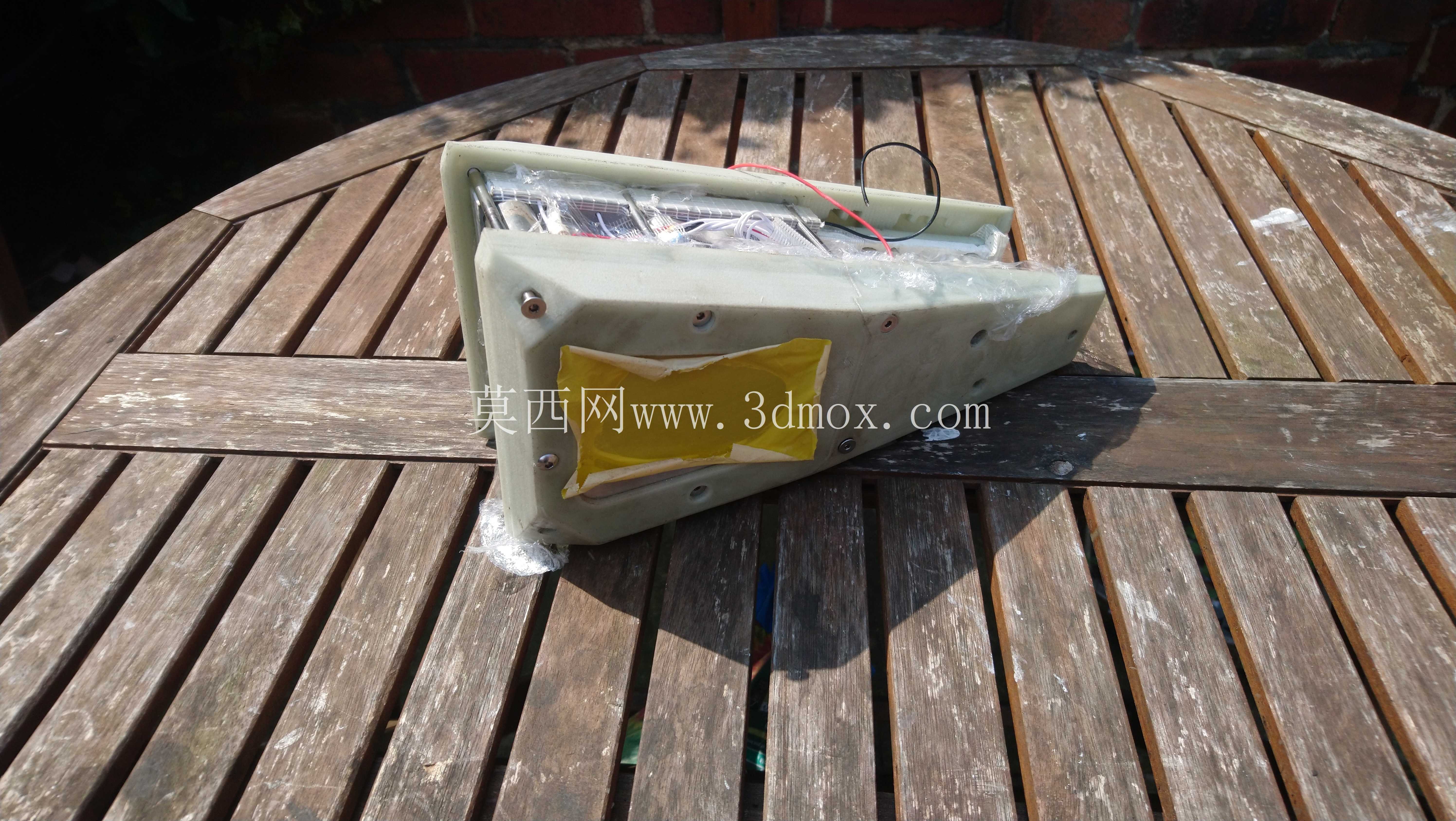

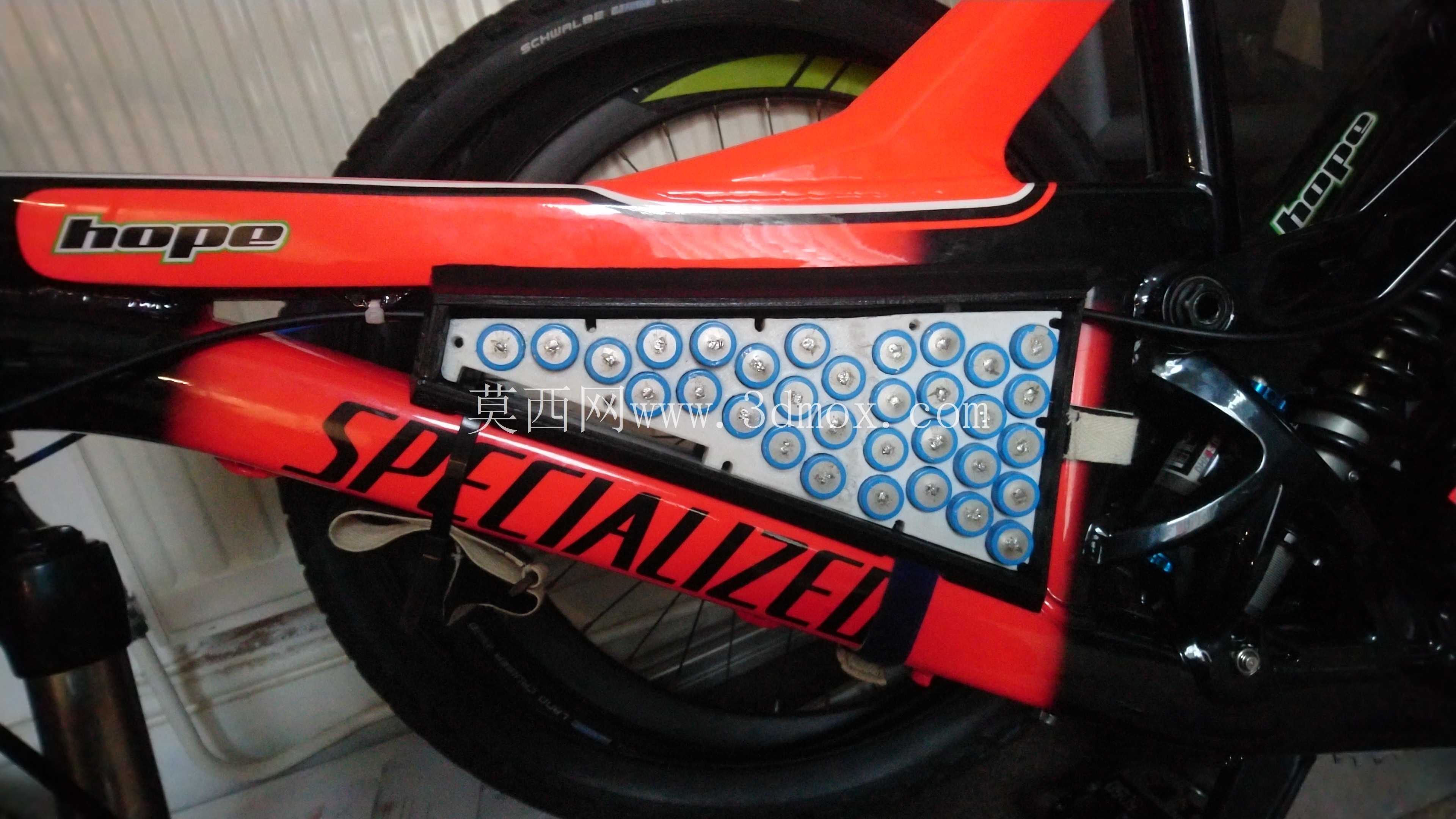

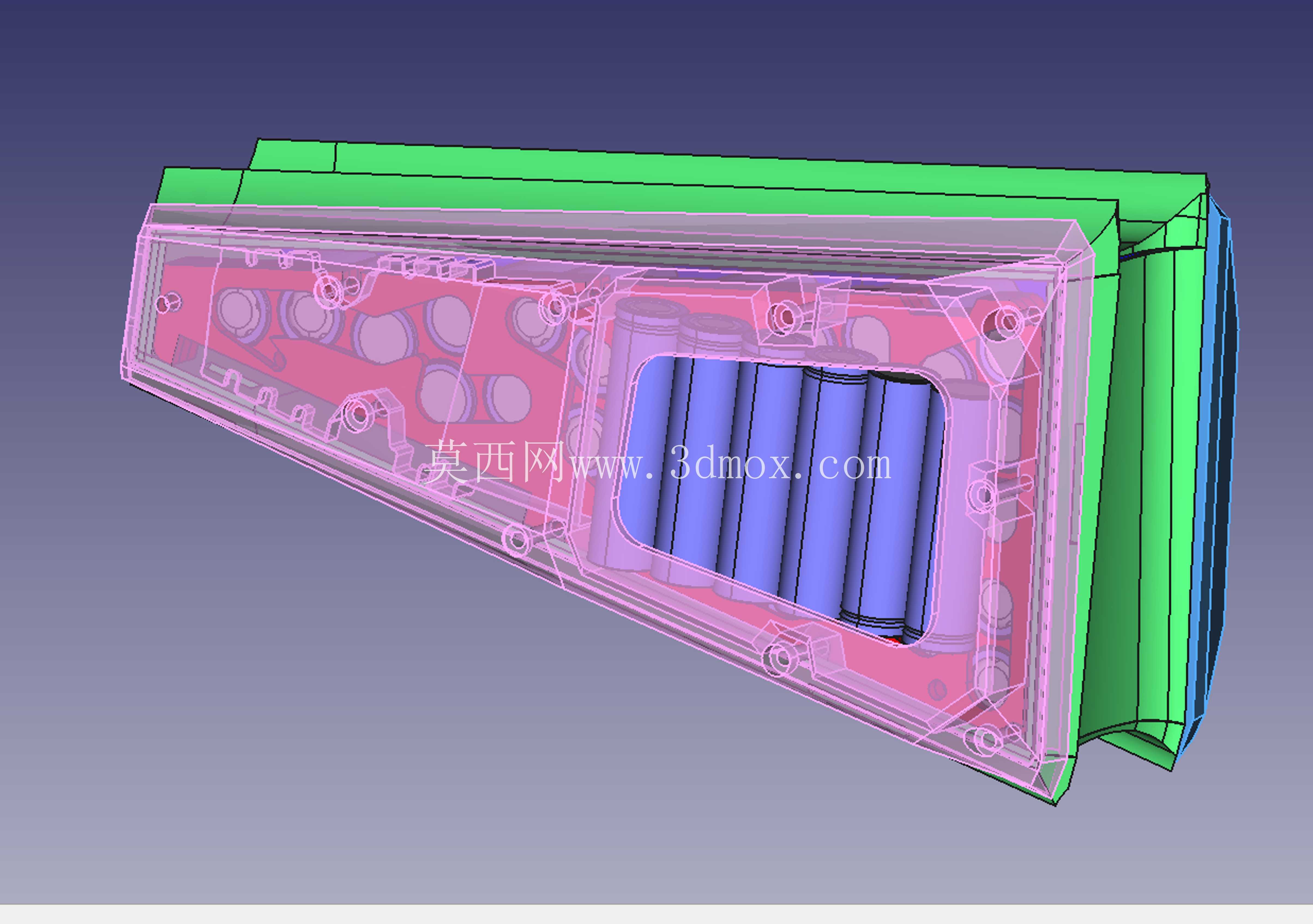

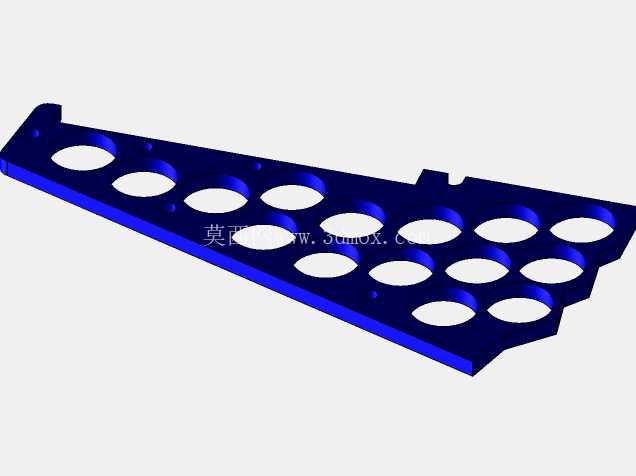

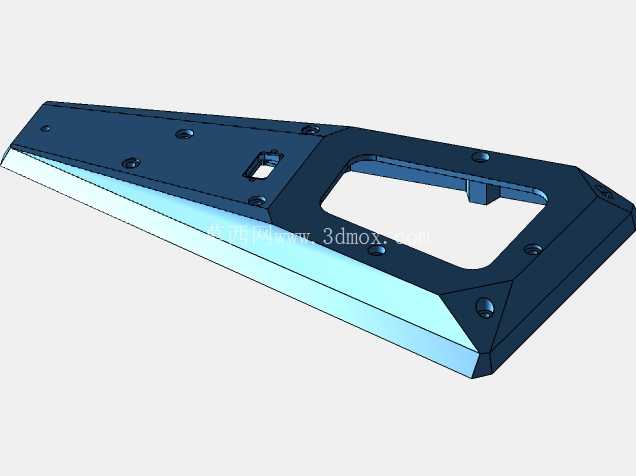

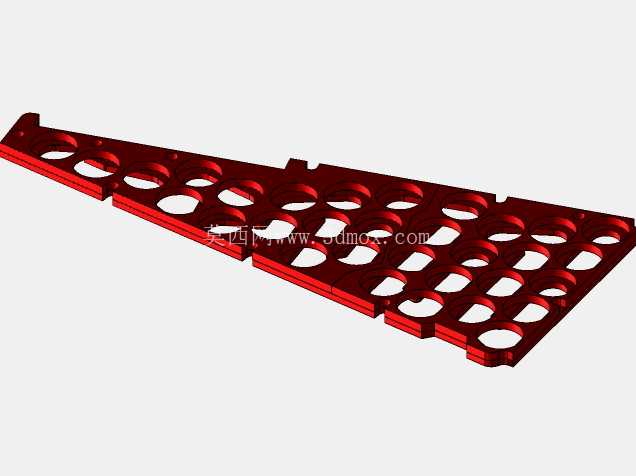

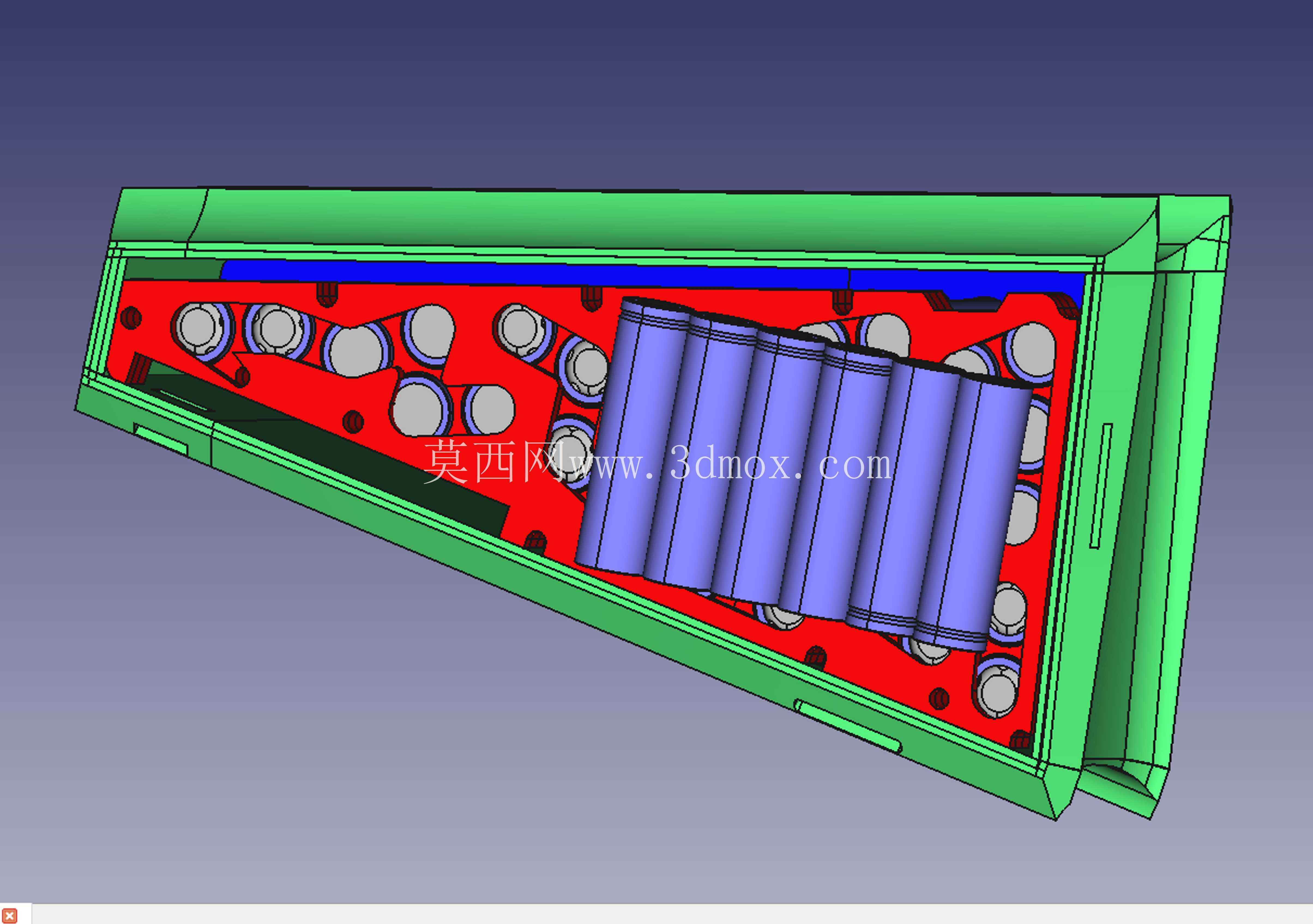

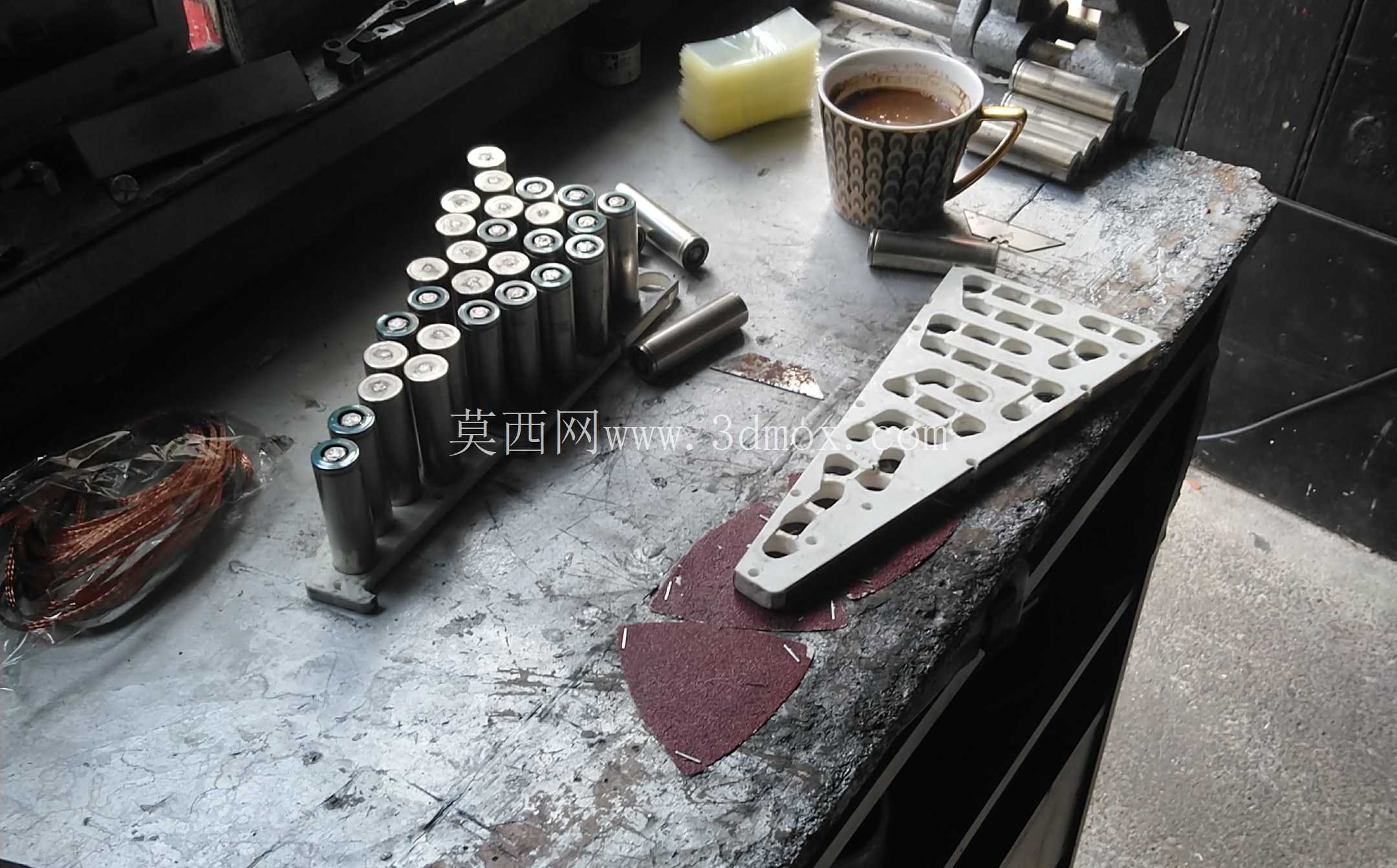

结构功能上，盒体内部做了18650电芯组的定位卡槽，适配S11 44x18650规格的电芯排布，电芯连接采用10xM4规格的空心直管作为连接固定件，直管内径4.8mm、长度70mm，既可以作为电芯串并联线路的走线路径，避免线路裸露在外被磨损，也能作为盒体内部的加强筋，提升整体结构强度。盒体预留了BMS保护板的安装位，适配JBD智能BMS 40A规格的保护板安装，同时在盒体侧方预留了快充接口的开孔位置，可兼容XT60E-F型号的充电接口，不需要额外在盒体上打孔修改。盒盖采用快拆式密封设计，日常检修电芯、更换保护板时不需要完全拆下整个电池盒，只需要打开侧盖即可操作，密封胶条的设计可以满足雨天骑行的防水需求，避免路面积水、雨水渗入盒体导致电路短路。

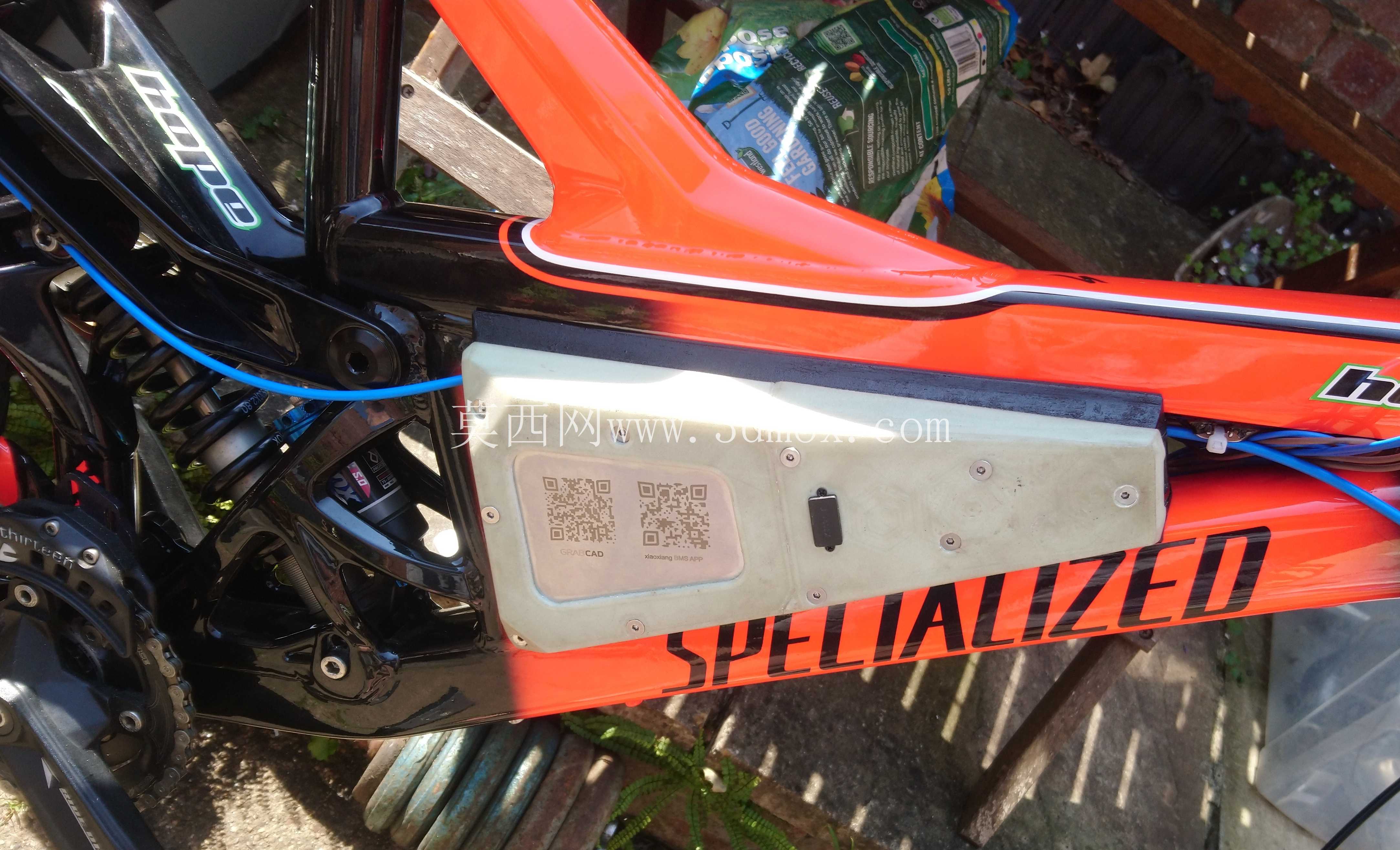

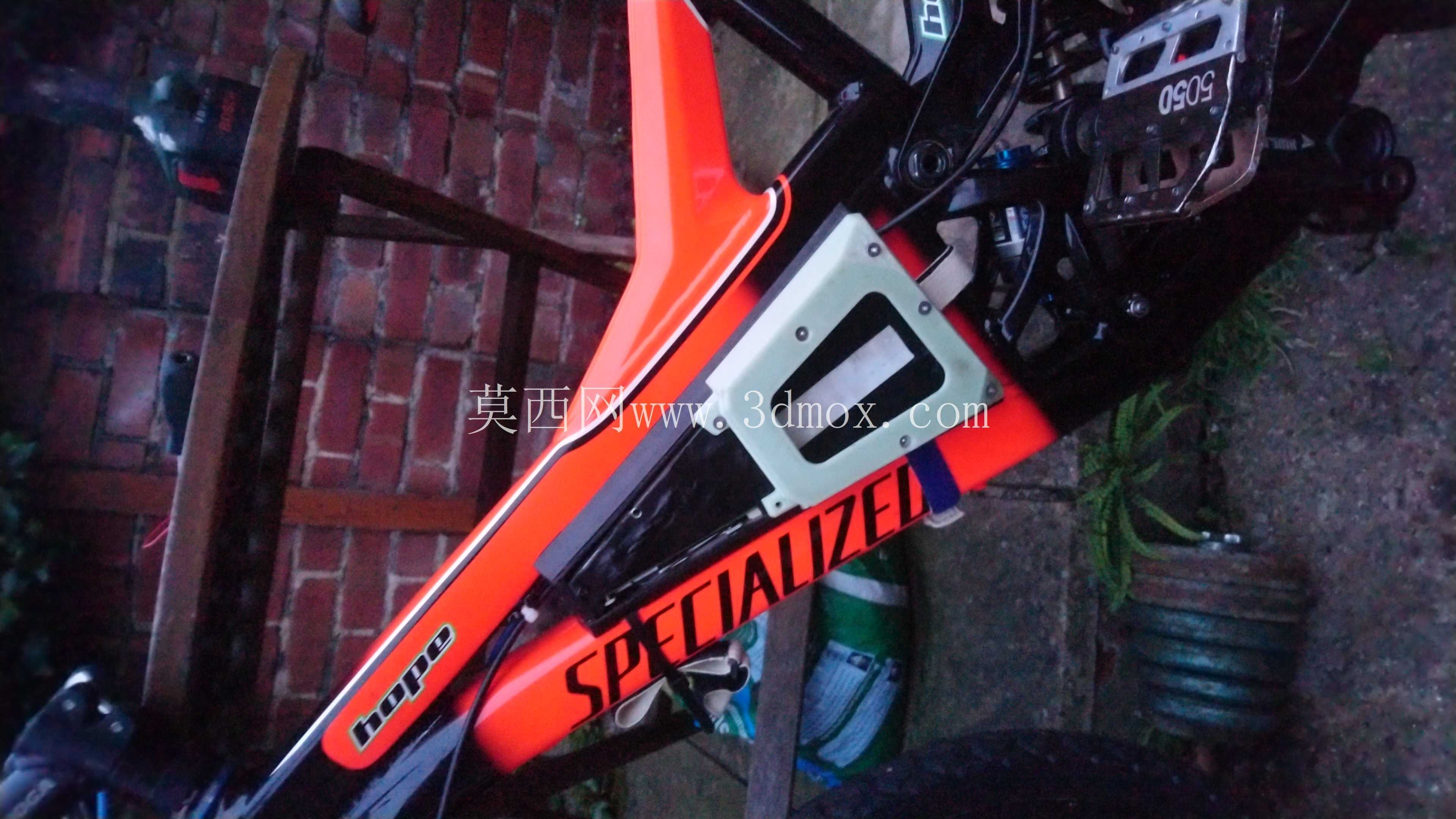

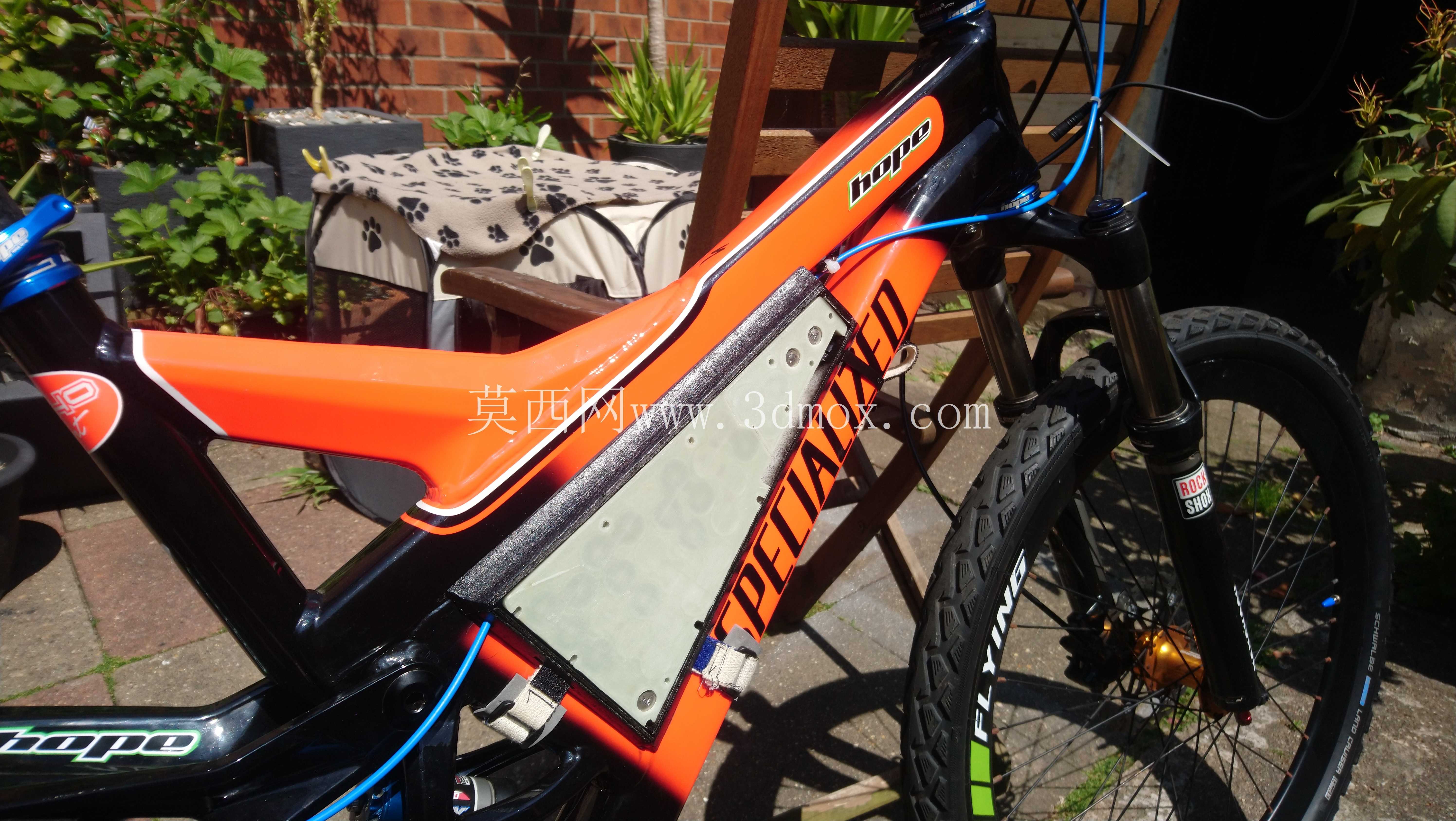

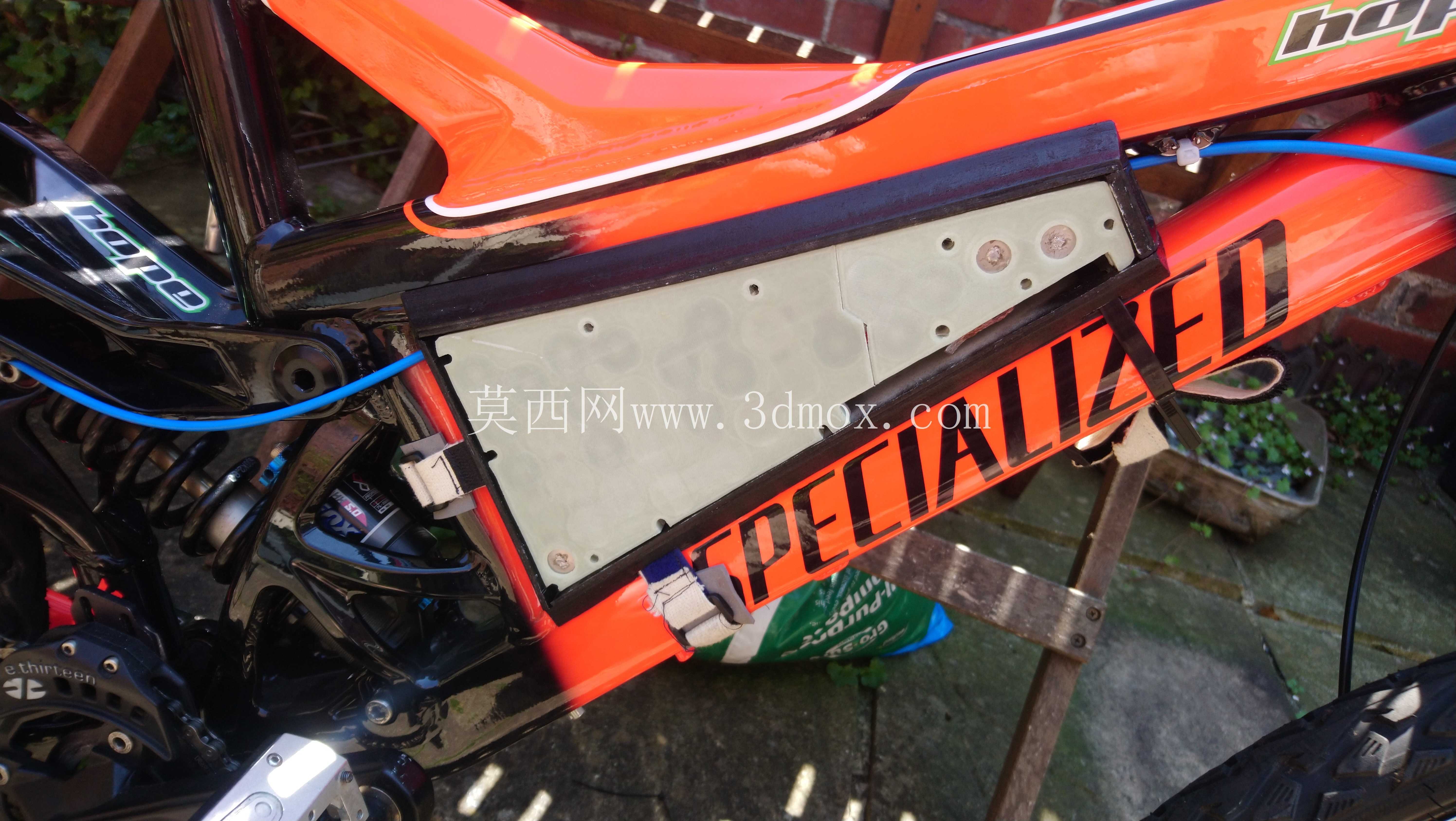

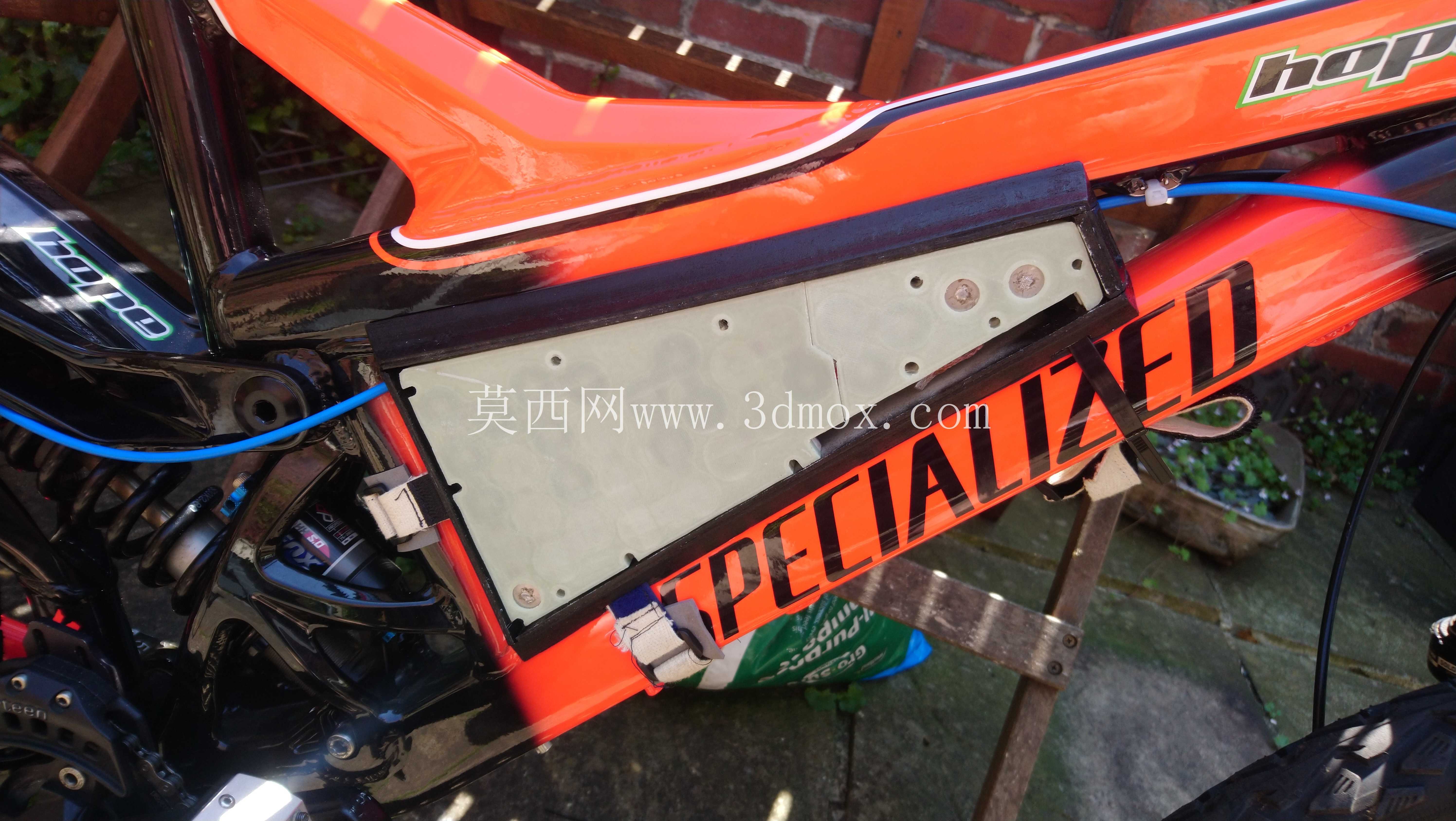

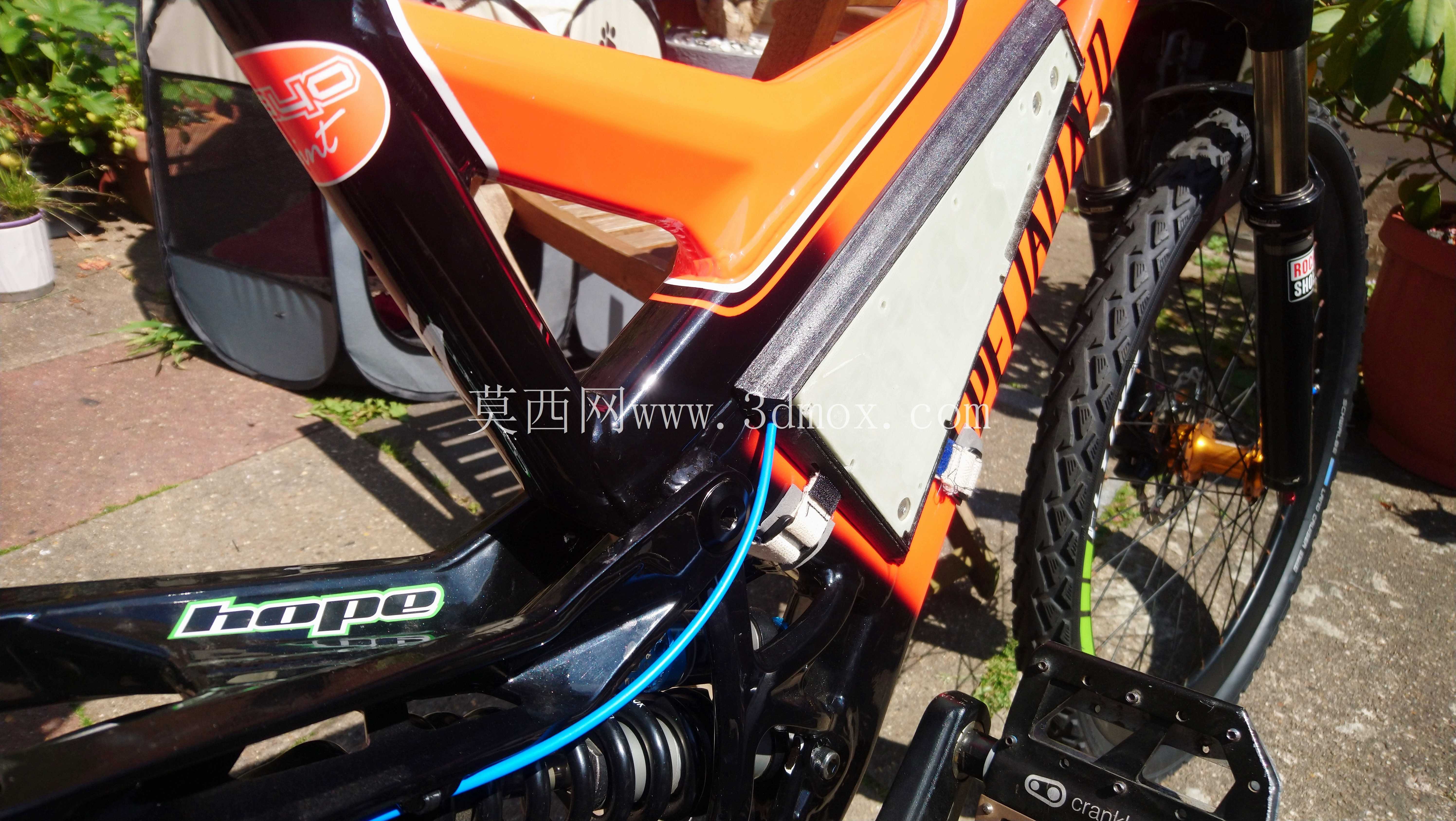

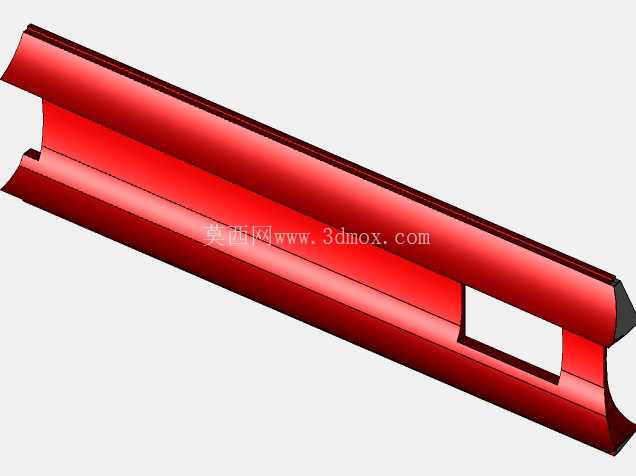

安装边界方面，电池盒整体宽度控制在75mm以内，安装后超出车架下管的单侧距离不超过12mm，不会影响脚踏的回转空间，也不会干扰前叉转向时的线管运动。固定点位采用6处M4螺丝孔位，对应车架下管的原有安装孔位做适配，不需要对车架本身做钻孔、焊接等破坏性修改，安装时只需要在车架贴合面贴上缓冲泡棉，再用对应规格的圆头内六角螺钉固定即可，螺丝采用A4船用级不锈钢材质，长期户外使用不会出现锈蚀滑牙的问题。走线设计上，盒体两端预留了走线缺口，电池的输出线路可以顺着车架下管的原有走线槽布置，和刹车线管、变速线管保持平行，不会出现线路缠绕的问题，线路外露部分可以用扎带固定在原有线管卡扣上，保持整车外观整洁。

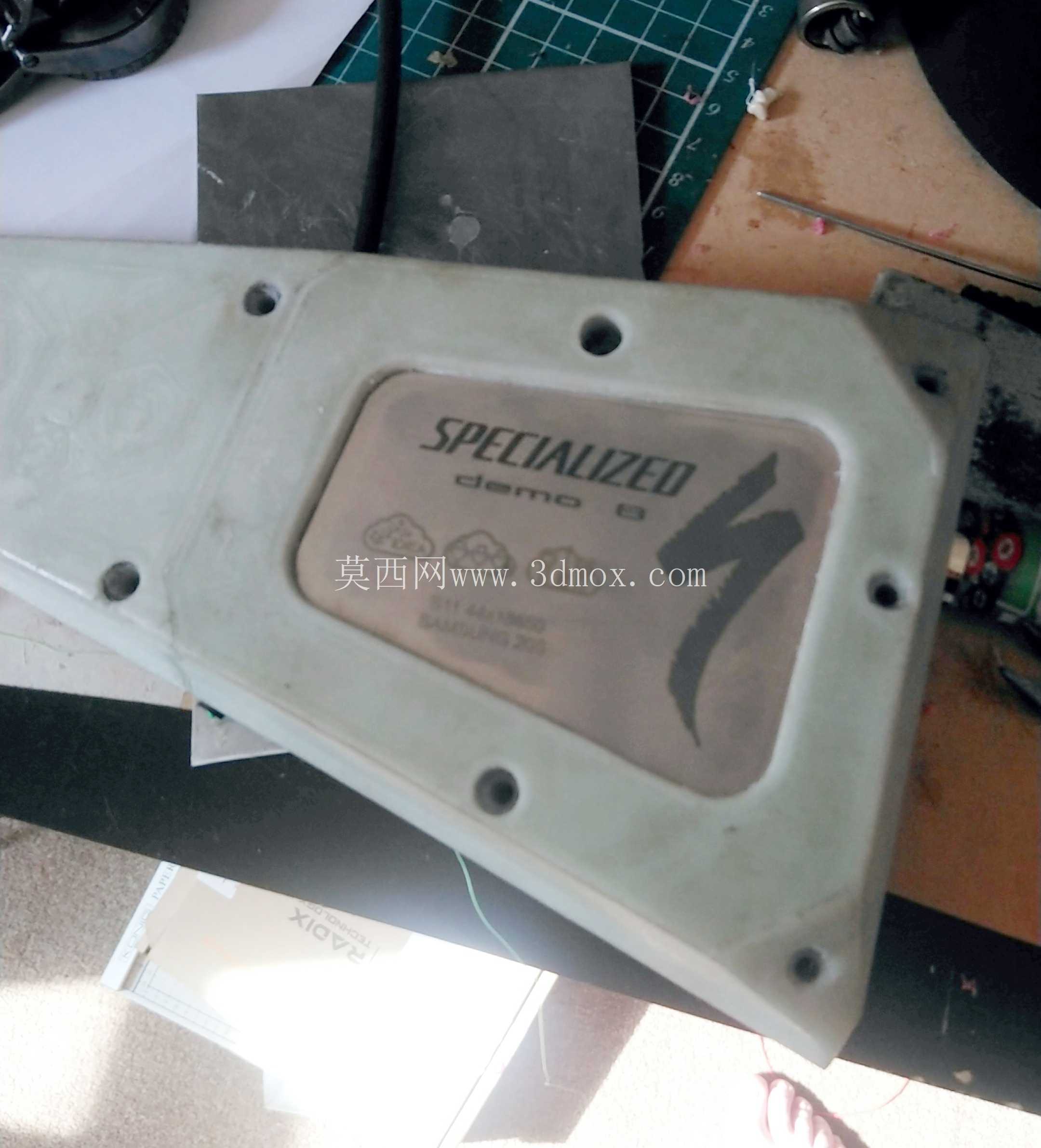

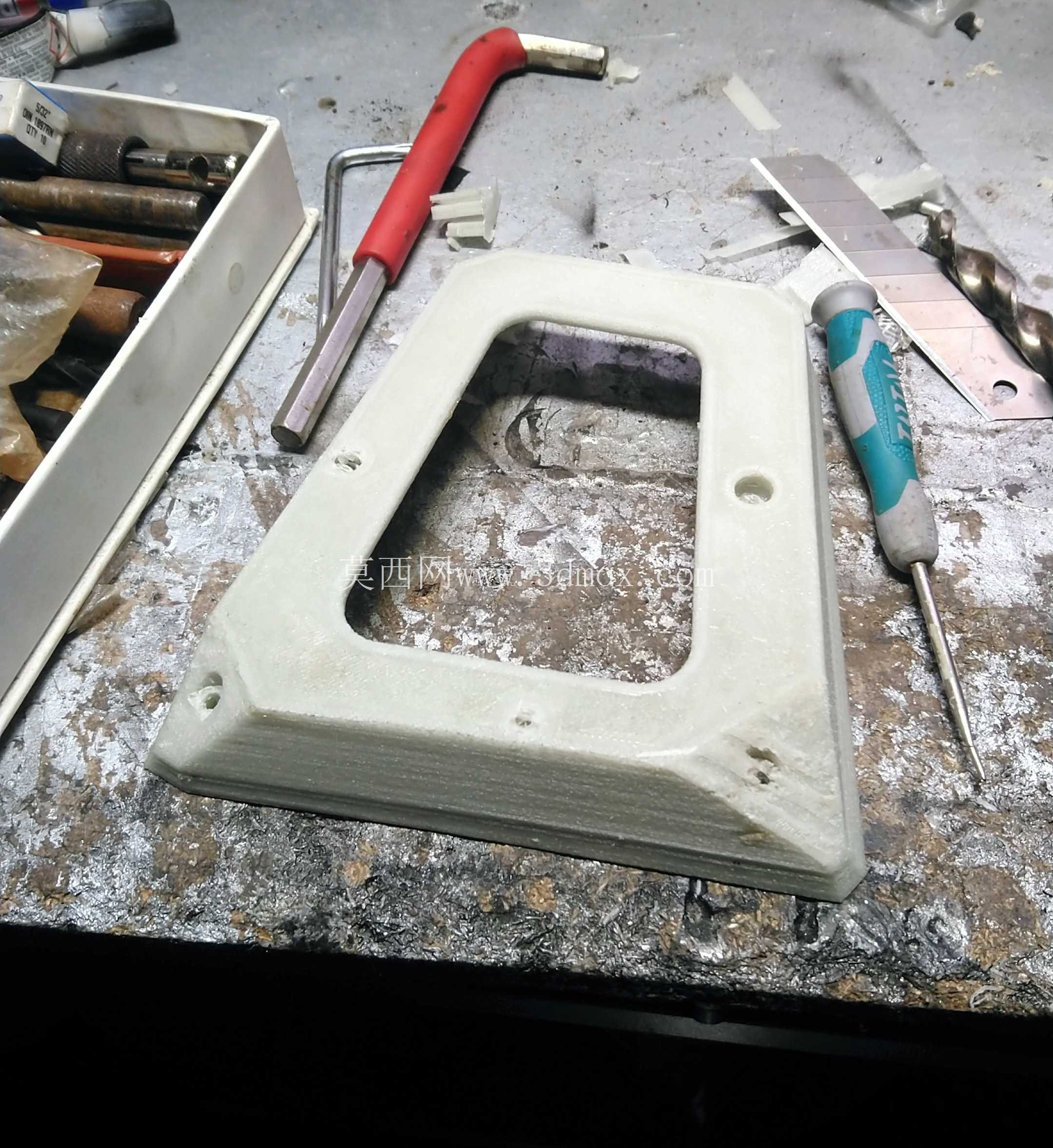

从结构设计的细节来看，盒体边角全部做了R3以上的圆角处理，避免尖锐边角在骑行摔倒时对骑行者造成划伤，同时也能减少应力集中，提升盒体的抗冲击性能。盒体表面预留了标签粘贴区域，可粘贴电池参数、警示标识等内容，不会因为曲面弧度导致标签起翘。针对电助力改装的实际需求，这款电池盒在设计时平衡了结构强度、安装便利性与外观整合度，既满足了电池组的防护需求，也最大程度保留了原车的外观风格，不会因为加装电池显得过于突兀，适合个人改装用户、小型自行车改装工作室做小批量定制生产使用，对应的三维结构可直接用于3D打印制作样件，验证安装匹配度后再做批量加工。
