AmassXT60H-F带线盖母连接器结构设计

在航模动力系统、小型电动设备、储能模组接线、低压大电流配电回路这类场景里，大电流接插件的选型一直是结构工程师绕不开的环节，既要保证接触可靠、插拔力适中，还要兼顾接线端的防护，避免焊线位置受拉扯、积灰导致接触失效，XT60系列接插件之所以在民用大电流低压场景普及度极高，正是因为平衡了接触性能、尺寸体积与使用便利性，这款带线盖的XT60H-F母端连接器，就是针对原有XT60母头接线端无防护的痛点做的结构优化版本。

从实际使用场景来看，这类母端连接器常作为设备侧的固定供电接口，比如航模电调的输入端、便携式储能电源的输出接口、电动滑板车的电池对接端，也会用在各类测试治具的大电流引出端，相比不带线盖的版本，尾部的黑色线盖可以在焊线完成后包覆焊杯与线材端部，一方面可以避免多股焊线散丝外露造成的短路风险，另一方面可以给线材根部提供应力释放，当线材受到侧向拉扯时，外力不会直接作用在焊锡点上，大幅降低长期使用后焊点开路、接触电阻变大的故障概率。

从结构设计思路上拆解，这款连接器的公母对接端沿用了XT60系列经典的子弹头插针配合结构，插针与插孔采用镀金铜材，保证大电流通过时的载流能力与抗氧化性能，外壳主体采用耐温尼龙材质，亮黄色的主体外壳是Amass XT系列的标志性配色，外壳上模压的品牌标识与型号字符，既可以在装配时快速识别型号，也能避免不同系列接插件混插导致的电气故障。对接端的外壳做了防呆结构，两个插孔的排布非对称，公头插入时只有唯一的对位方向，不会出现反插导致的正负极接反问题，外壳外侧的卡扣结构在公头插入到位后会产生清晰的段落反馈，同时提供一定的保持力，避免设备振动时接插件松脱。

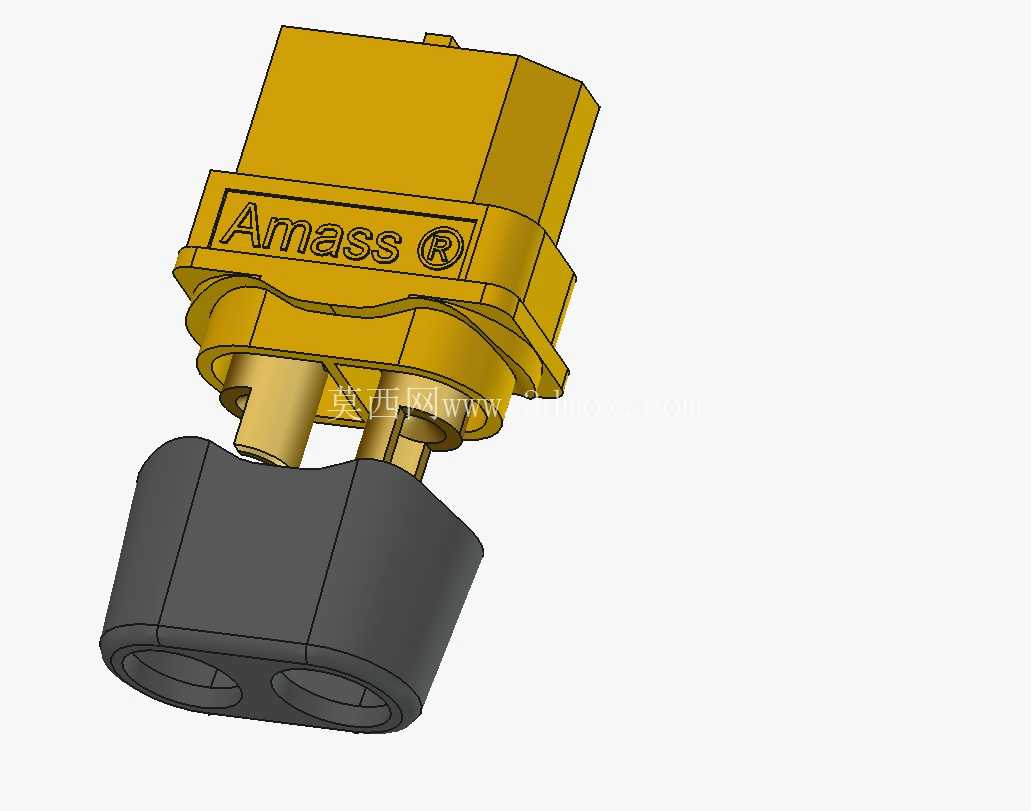

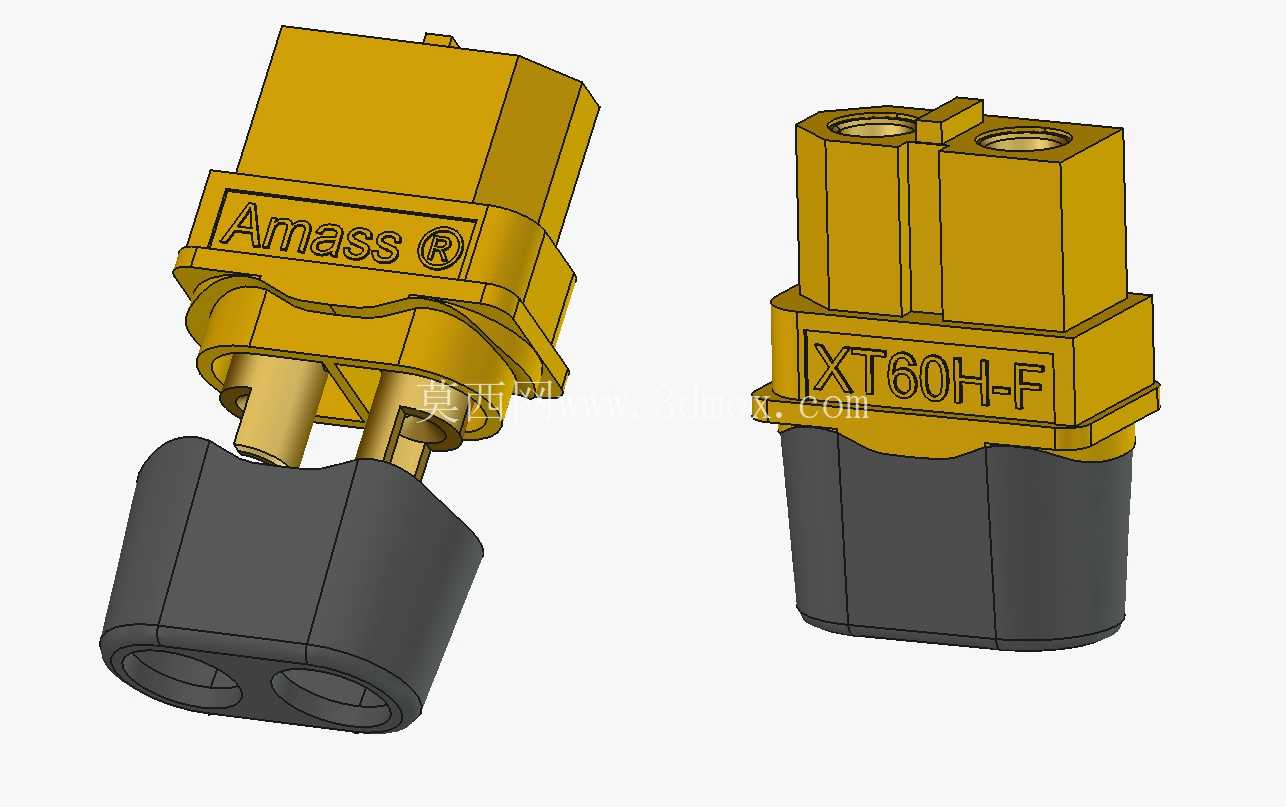

尺寸与安装边界上，这款连接器总长度控制在23.5毫米，相比不带线盖的XT60母头，尾部增加的线盖部分没有过度放大整体体积，对接端的外径与标准XT60公头完全兼容，不需要修改原有适配公头的结构尺寸。尾部线盖采用分体式卡扣设计，焊线时可以先将线盖套在线材上，完成焊杯上锡、线材焊接、绝缘套管热缩之后，再将线盖推到位卡入主体外壳的卡槽，不需要额外打胶或者使用紧固件固定，装配效率很高。线盖的出线孔可以适配常规12AWG到16AWG的硅胶线，刚好覆盖XT60接插件常规30A到60A的载流范围对应的线材线径，不会出现出线孔过大导致线材晃动、或者过小无法穿线的问题。

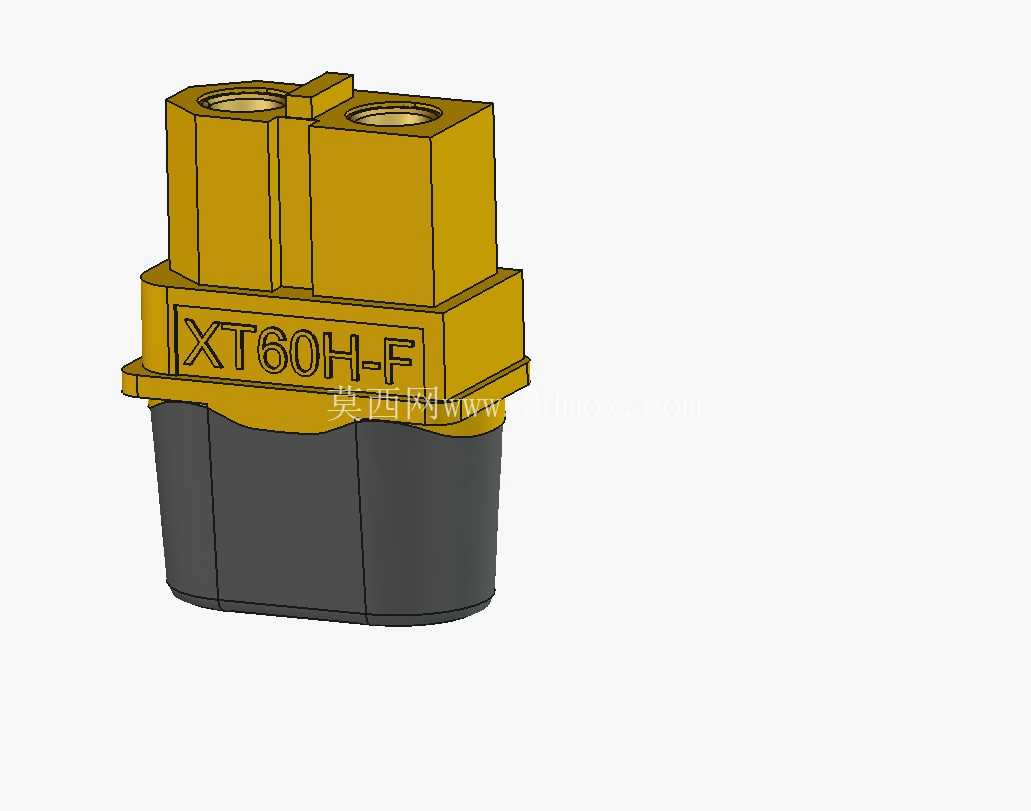

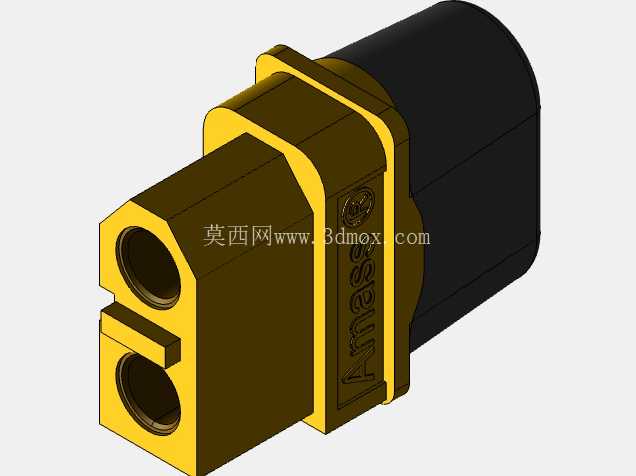

从建模细节来看，这款模型还原了实物的所有结构特征：主体外壳的拔模斜度、插针根部的定位台阶、线盖与主体配合的卡扣卡槽、外壳表面的模压字符都做了准确还原，在做设备结构设计时，可以直接导入这个模型做接口的避空位设计，不需要反复测绘实物尺寸。比如在做便携式设备的外壳开孔时，可以直接参考模型对接端的法兰尺寸做安装孔位，预留足够的插拔操作空间；在做内部走线布局时，可以参考尾部线盖的出线方向，规划线材的弯曲半径，避免线材弯折角度过大导致的线芯断裂。

实际选型使用时需要注意，这款带线盖的母头虽然做了尾部防护，但并不具备防水能力，不能直接用在户外淋雨或者高湿度凝露的场景，如果需要在这类环境使用，还要额外增加防水护套结构。另外插拔力的设计上，XT60系列的保持力适合需要频繁插拔但又不会轻易松脱的场景，如果是需要长期固定不拆卸的连接，可以选择带锁扣的版本，但对于大部分需要定期拆装电池、更换模块的设备来说，这个插拔力度刚好平衡了连接可靠性与操作便利性。线盖的设计也没有影响接插件的电流承载能力，因为载流核心还是内部的铜质插针与插孔，线盖仅做机械防护与应力释放，不会改变接插件的电气参数，在额定电流范围内使用不会出现额外的温升问题。
