品字尾AC电源母座接插件结构设计

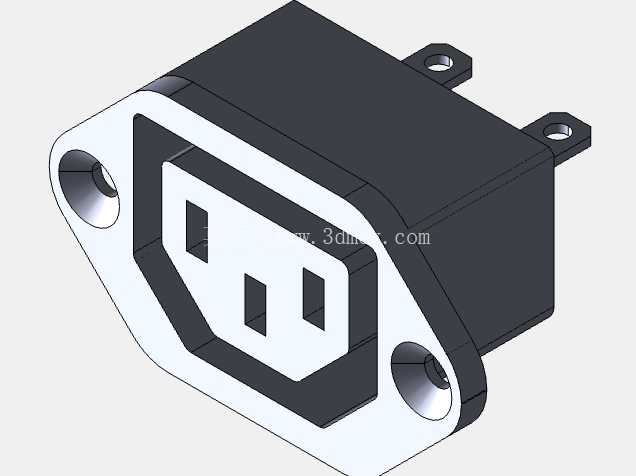

这款品字结构的电源母连接器，是工业电气连接场景里应用极广的AC输入接插件，日常在台式电脑主机、服务器机柜、工业控制机箱、大功率医疗设备、通信电源模块上都能见到它的身影，核心作用是实现设备端与市电供电线缆的可靠物理连接与电气导通，同时兼顾安装固定的稳定性与使用过程中的防误插、防松脱需求。

从实际选型适配的角度看，这类接插件的额定通流能力通常覆盖10A到16A区间，适配250V及以下的交流供电场景，接触端子采用铜合金基材镀镍处理，既保证导电接触的低电阻特性，也能避免长期使用过程中氧化导致的接触不良、接头发热等问题。绝缘基座选用阻燃级工程塑料注塑成型，满足UL94-V0级阻燃要求，即使端子接触异常发热也能阻止火情蔓延，符合电气安全规范的强制要求。

设计过程中首先要匹配公头的插合尺寸公差，三个导电插孔的中心距、插孔深度、弹片夹持力都要严格控制，既要保证公头插入时的顺畅度，又要保证插合后接触电阻稳定在毫欧级，避免大电流工况下出现压降过大、局部温升超标的问题。外围的金属安装法兰是结构设计的重点，法兰上预留的两个安装孔位与中间定位凸台的相对位置公差需要控制在±0.1mm以内，保证安装到设备机箱面板时能精准对位，不会出现孔位偏斜导致的装配应力，长期使用下也不会因为设备振动出现松脱。法兰与绝缘基座之间采用包胶注塑的工艺结合，金属法兰的边缘做了圆角钝化处理，避免装配时划伤操作人员手指，也能防止尖锐边角割伤设备的供电线缆外皮。

从安装边界来看，这款母座属于面板嵌入式安装结构，法兰后方的基座部分需要嵌入机箱面板的预留开孔内，开孔尺寸需要匹配基座的外形轮廓，预留0.2mm左右的装配间隙，法兰贴合面板的一侧可以加装橡胶密封垫片，在户外或者多粉尘的工业场景下能提升接口部位的防护等级，阻挡灰尘、飞溅液体进入设备内部。尾部的接线端设计有两种常见形式，一种是焊片式结构，适合设备内部导线直接焊接，另一种是螺丝锁付式结构，方便现场接线时无需焊接工具就能完成导线固定，不管哪种结构，接线端的导电部分都设计有绝缘挡墙，避免不同极性的导线之间出现爬电距离不足的问题，满足电气安规里的爬电距离与电气间隙要求。

实际使用中，这类母座的防误插设计是核心功能点，品字形的插孔排布与外围的梯形定位凸台完全匹配公头的外形轮廓，非对应规格的公头无法强行插入，能从物理结构上避免错插导致的电源短路、设备烧毁问题。插合面的凹槽设计能让公头插入后形成一定的咬合限位，配合电源线公头自带的卡扣结构，即使设备在运输、移动过程中受到拉扯、振动，供电连接也不会意外断开，保证设备供电的连续性。

建模过程中需要重点关注几个配合面的公差设定：插孔内部的导电弹片与公头插片的配合属于间隙配合，单边间隙控制在0.05mm以内，既保证插拔力在用户可接受的范围内，又能保证足够的接触面积；金属法兰的安装孔位需要设计成略大于固定螺丝的直径，方便装配时微调位置，抵消机箱面板开孔的位置误差；绝缘基座的外轮廓与面板开孔的配合需要设计导入倒角，安装时能顺利滑入开孔，不会出现卡滞。另外，所有外露的塑料边缘都做了R0.3mm以上的圆角处理，避免注塑过程中出现尖角缺料的问题，也能提升成品的外观质感。

在不同的应用场景下，这款母座还可以做针对性的结构调整，比如在高温工作环境下使用的版本，可以将绝缘基座材质更换为耐高温的电木材质，提升长期高温工作下的结构稳定性；在高振动的工业设备上使用的版本，可以在法兰与面板之间增加防震垫圈，同时在插孔内部增加弹片的夹持力，避免振动导致的接触瞬断。不管是哪种衍生版本，核心的插合界面尺寸都严格遵循统一的行业标准，保证不同厂商生产的公母头都能实现通用互换，降低设备的维护与配件替换成本。
