220V100W陶瓷空间加热器带保护罩结构

在实验室培养箱、小型工业恒温腔体这类对温湿度稳定性有明确要求的场景里，空间加热器的结构合理性直接决定了腔体内温度场的均匀度，也关系到长期运行的安全冗余。这款额定工作电压220V、功率100W的陶瓷空间加热器，在结构设计阶段就把安装适配性、散热均匀性、使用安全性三个核心诉求放在了优先级最高的位置，没有为了压缩体积牺牲散热通道的有效截面积，也没有为了提升换热效率忽略带电部件的防护设计。

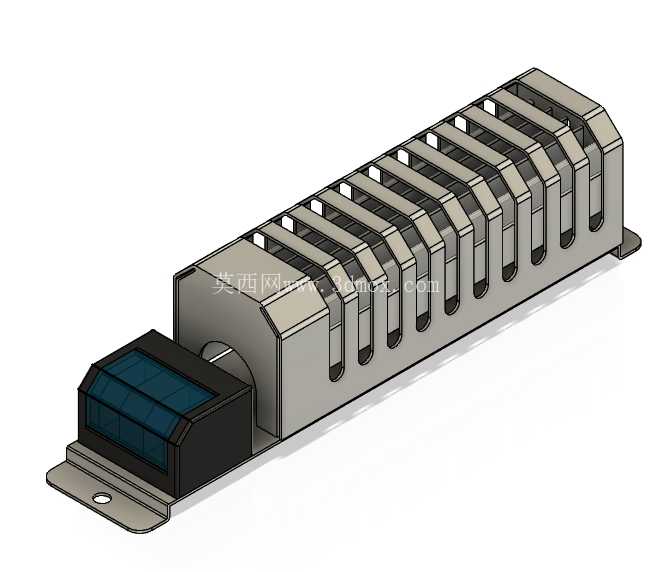

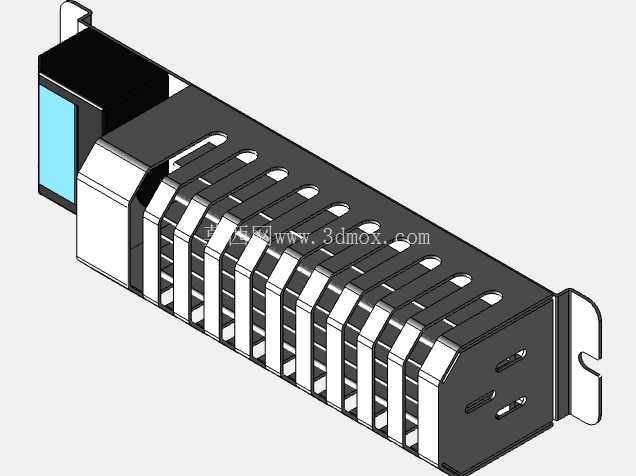

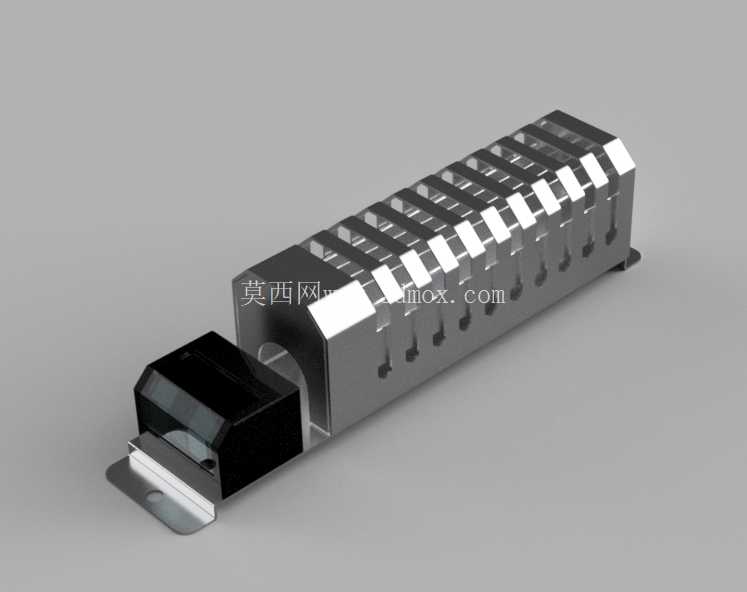

从实际安装边界来看，这款加热器采用端部带安装孔的金属固定支架作为承载结构，安装孔位的间距经过适配，能够匹配市面上多数中小型培养箱、电气柜保温腔体的预装螺孔位置，不需要用户额外做转接支架的二次加工，安装时只需要通过两颗标准紧固件就能完成固定，安装面与加热器主体之间预留了足够的空气间隙，避免加热过程中壳体热量直接传导到安装壁面，造成局部壁面温度过高的问题。加热器主体的散热段采用多组平行排布的金属散热鳍片结构，鳍片之间的通风间隙经过反复校核，既保证了足够的散热接触面积，让陶瓷发热芯产生的热量能够通过鳍片快速扩散到周围空气中，又不会因为间隙过小造成积灰堵塞，长期运行也能维持稳定的换热效率。

端部的保护罩结构是这款加热器设计上的一个实用细节，保护罩采用耐高温绝缘材质制作，将陶瓷发热芯的接线端完全封闭在罩体内部，既可以避免安装、维护过程中操作人员误触带电部位造成触电风险，也能阻挡腔体内的冷凝水、培养过程中产生的飞溅液滴直接接触接线端子，降低短路故障的发生概率。保护罩与金属主体的连接采用卡扣加定位槽的固定方式，不需要额外的紧固件就能完成装配，后期维护更换发热芯的时候，只需要拨开卡扣就能取下保护罩，操作流程十分简便。

在实际功能实现上，这款加热器的陶瓷发热芯采用正温度系数特性的陶瓷材料制作，本身具备一定的自限温能力，当腔体内温度接近设定阈值时，发热芯的电阻会随温度升高自动增大，降低输出功率，配合外部的温湿度控制模块，能够将腔体内的温度波动控制在很小的范围内，满足微生物培养、材料恒温测试这类场景对温度稳定性的要求。散热鳍片的排布方向顺着腔体内空气对流的自然方向设计，不需要额外搭配强制风冷风扇，就能依靠自然对流实现热量的均匀扩散，减少了风扇运行带来的气流扰动和噪音问题，也降低了整体结构的故障点数量。

从结构建模的细节来看，这款加热器的所有零部件都做了合理的工艺圆角处理，没有尖锐的棱角，既避免了加工、装配过程中划伤操作人员，也减少了应力集中的问题，提升了金属结构件的长期结构强度。鳍片与主体基座的连接采用整体冲压成型的工艺结构，不存在接触热阻，热量能够从基座快速传导到每一片鳍片上，不会出现局部鳍片温度偏低、换热效率不足的问题。接线端的走线槽预留了足够的空间，能够适配不同线径的电源连接线，接线端子的位置做了防呆设计，不会出现接线时正负极接反的问题。

在不同场景的适配性上，这款加热器除了用于实验室培养箱的温湿度控制之外，也可以适配小型电气柜的低温防潮加热、小型恒温设备的空间补温等场景，安装尺寸的通用性让它不需要做过多的结构修改就能适配不同的设备腔体。设计过程中充分考虑了不同使用场景的环境特性，金属结构件表面都做了抗氧化处理，在湿度较高的腔体内长期运行也不会出现锈蚀掉屑的问题，不会对培养箱内的实验环境造成污染，也不会因为锈蚀影响结构的安装强度。整体结构没有易损的活动部件，长期运行的可靠性很高，不需要频繁做维护保养，能够降低设备全生命周期的使用成本。
