水管锅炉燃烧器结构三维设计

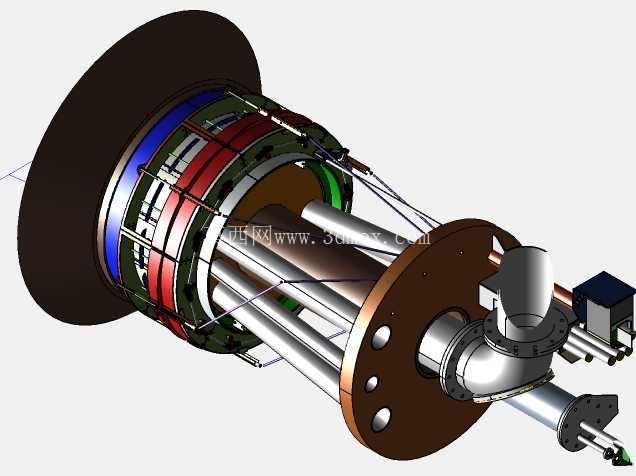

这款水管锅炉燃烧器的三维结构设计，核心围绕工业供热场景下的燃料稳定燃烧、热效率匹配与安装适配需求展开，在工业生产的蒸汽供应、工艺加热、集中供热热源等场景中，这类燃烧器是水管锅炉的核心功能部件，直接决定锅炉的燃烧效率、污染物排放水平与运行稳定性。从结构布局来看，该燃烧器采用同轴分层布置的整体结构，最外侧的大直径法兰端为锅炉炉墙安装对接面，法兰上均匀分布的螺栓孔完全匹配对应吨位水管锅炉的炉墙开口安装尺寸，安装时可直接通过螺栓紧固在锅炉前端的燃烧器接口上，法兰与炉墙之间预留有密封垫安装槽位，可避免运行时炉膛漏风影响燃烧工况。沿燃烧器轴向向内，依次布置了风室分级风道、燃料输送管路、点火组件与火焰稳燃结构，其中分级风道采用多层环形分隔设计，不同层级的风道可根据燃烧负荷调整配风比例，在低负荷运行时仅开启内层风道配风，保证燃料与空气的初始混合浓度满足着火要求，高负荷运行时外层风道同步开启，通过分级配风实现燃料的充分燃尽，同时降低局部高温区的生成，减少热力型氮氧化物的排放。燃料输送组件沿燃烧器中心轴线周向均匀布置，多根平行的输送管路可适配气体燃料或液体燃料的输送需求，管路末端的喷嘴采用旋流结构设计，燃料喷出时可形成一定角度的扩散锥，与风道送出的助燃空气形成交叉混合，避免燃料集中喷射造成的局部缺氧燃烧。燃烧器前端伸出的弯管组件为点火与火焰检测接口，接口位置避开了主燃烧区域的高温火焰直接冲刷，可有效延长点火电极与火焰检测器的使用寿命，接口采用标准法兰连接形式，可直接适配常规型号的点火枪与火检设备，无需额外制作转换连接件。从安装边界来看，该燃烧器的整体轴向长度适配常见的快装水管锅炉前端预留空间，安装时无需对锅炉前部的护板结构进行额外切割改造，燃烧器尾部的燃料与风路接口均布置在同一侧，可方便现场管路的排布与连接，减少管路弯折带来的阻力损失。在设计思路上，该结构充分考虑了现场运维的便利性，燃烧器的各个分层风道与燃料管路均采用模块化装配设计，单个喷嘴或风道组件出现损坏时，可直接从燃烧器尾部拆卸更换，无需将整个燃烧器从锅炉上拆下，大幅缩短运维停机时间。稳燃结构设置在燃烧器出口端，采用钝体加旋流片的组合形式，可在燃烧器出口处形成局部的烟气回流区，卷吸高温烟气持续加热新进燃料与空气的混合物，保证低负荷工况下的燃烧稳定性，避免出现脱火、熄火等运行故障。风室内部设置有导流板结构，可对进入风室的助燃空气进行整流，避免风道内出现涡流造成配风不均，保证各个角度的配风压力一致，让火焰形态保持对称，避免火焰偏斜冲刷锅炉炉管造成局部过热损坏。燃烧器外侧的筒体采用分段式焊接结构，不同段的筒体之间通过法兰连接，可根据不同锅炉的炉膛深度调整燃烧筒的插入长度，适配不同型号的水管锅炉安装需求，筒体外侧预留有观火孔安装位，可在运行时直接观察炉膛内的火焰状态，及时调整燃烧参数。
