航空部件耐火性能验证测试装置结构

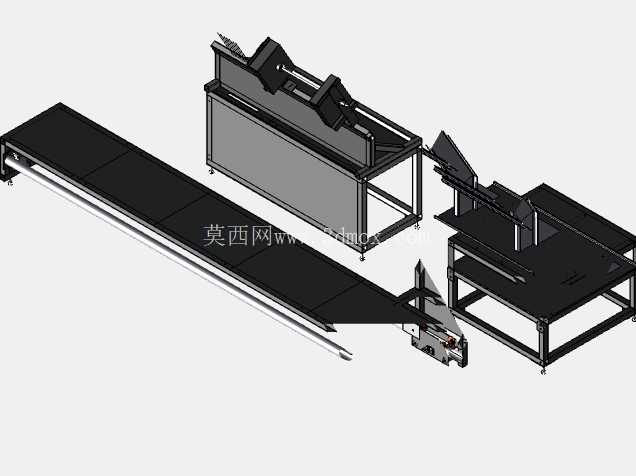

这套测试装置主要面向航空内饰、结构件的耐火性能验证场景搭建，对应适航验证环节中材料阻燃、结构耐火完整性的测试需求，可模拟特定角度火焰喷射、持续灼烧的试验工况，为被测样件提供稳定的测试环境支撑。从整体布局来看，装置采用分段式机架结构，底部以标准工业铝型材搭建承托框架，兼顾机架刚性与组装调试的便利性，型材框架的底部预留了脚轮安装位，可根据实验室布局调整设备摆放位置，固定工位使用时也可更换为可调支撑脚，保证设备台面的水平度，避免试验过程中样件固定位置偏移影响测试结果。装置左侧设置了样件输送与定位单元，采用平皮带输送结构，皮带下方布置多组承托钣金件，避免长尺寸样件放置后出现下挠变形，输送单元的侧边安装有导向挡条，可根据样件宽度调整挡条间距，保证样件送入测试工位时的位置精度，输送单元的驱动端采用减速电机直连驱动辊，可根据测试流程调整输送速度，匹配不同灼烧时长的测试要求。火焰喷射单元布置在装置中部偏下位置，喷管采用可调整角度的铰接结构，可实现0到90度范围内的角度调节，本次结构中喷管固定为60度喷射角，对应CS-25标准中第7部分的测试要求，喷管的固定支架采用加厚钢板焊接成型，支架上加工有弧形调节槽，可在角度调整到位后通过锁紧螺栓固定位置，避免喷射过程中喷管受气流反冲出现角度偏移，喷管的进气端预留了标准管路接口，可对接燃气供给与流量控制单元，实现火焰强度的精准调控。装置右侧设置了多层样件放置架，采用倾斜式层板结构，层板之间预留足够的取放空间，可分类放置待测试样件与测试完成后的样件，避免不同批次样件混放影响测试流程，放置架的层板采用镂空设计，减少积尘同时也可避免试验过程中溅落的高温熔渣在层板表面积聚。测试工位的上方设置了可调整的样件固定夹具，夹具采用快压式结构，可快速装夹不同厚度的平板类、型材类样件，夹具的安装支架同样采用可调式设计，可根据样件尺寸调整装夹高度与水平位置，保证样件的受火面完全处于火焰喷射的覆盖范围内。装置的侧边预留了传感器安装位，可加装温度传感器、热流计等检测元件，实时采集测试过程中的温度场数据，为耐火性能判定提供量化数据支撑。从安装边界来看，整套装置的长度方向控制在三米以内，宽度方向不超过一米八，可适配常规实验室的门洞尺寸，无需拆解即可完成设备进场搬运，设备的总高度控制在两米二以内，适配常规实验室的层高要求，机架底部的电气元件安装区预留了足够的走线空间，强弱电线路分开布置，避免信号干扰。在结构设计过程中，所有靠近火焰喷射区域的结构件都采用耐高温钢材制作，表面做耐高温涂层处理，避免长期受高温烘烤出现结构变形，非高温区域的钣金件采用冷轧钢板折弯成型，表面做喷塑处理，兼顾防锈性能与外观整洁度。整套装置的结构模块化程度较高，输送单元、火焰喷射单元、样件架单元都可单独拆解，方便后续的维护与部件更换，各单元之间的连接采用标准紧固件，无需专用焊接设备即可完成组装调试，可根据不同的测试标准快速调整对应部件的位置与参数，适配多类型的耐火测试需求。
