工业制冷站配套检测工位集成装置

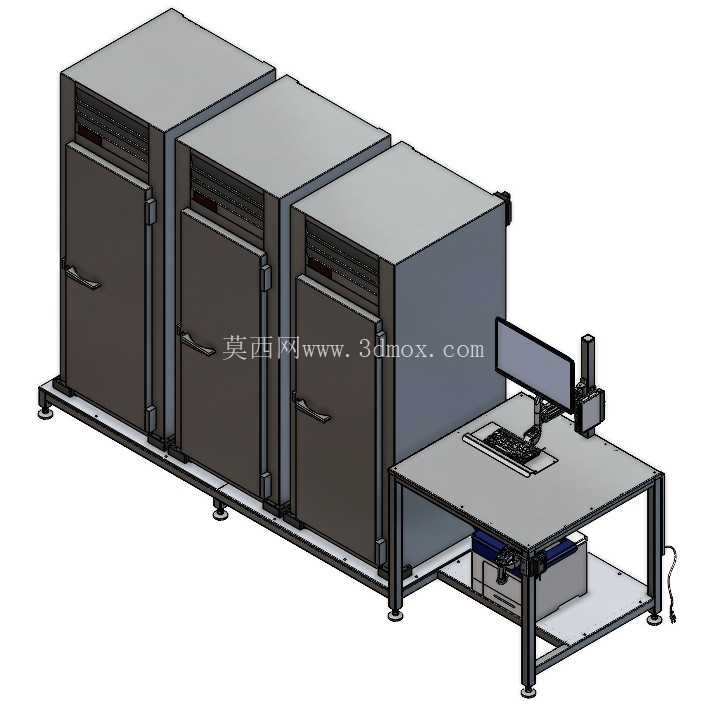

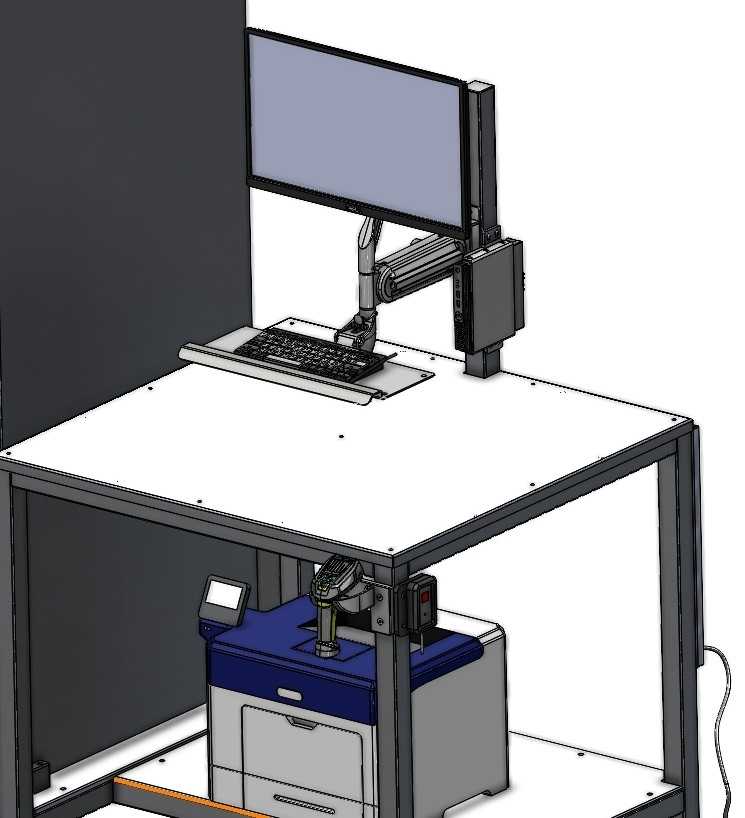

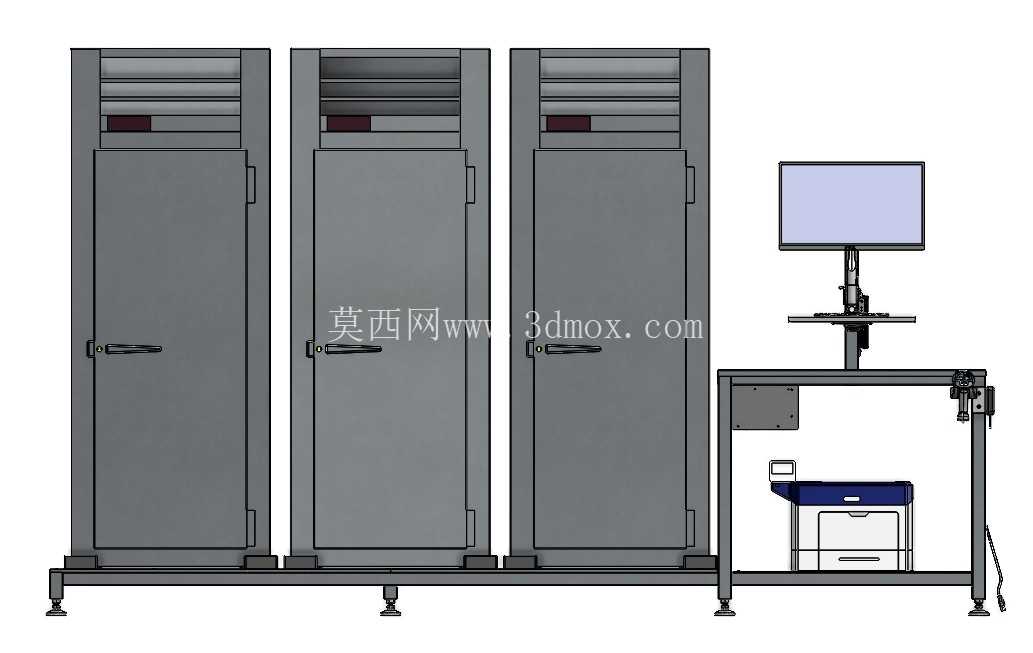

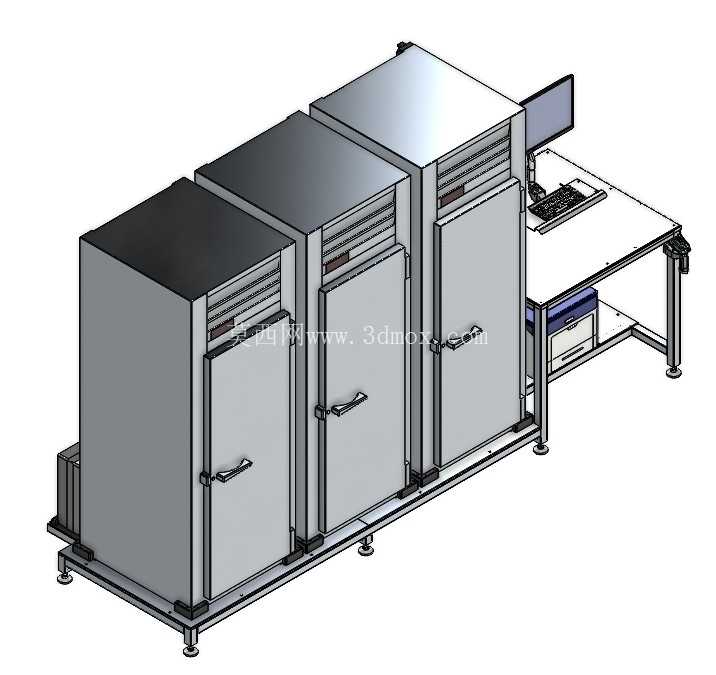

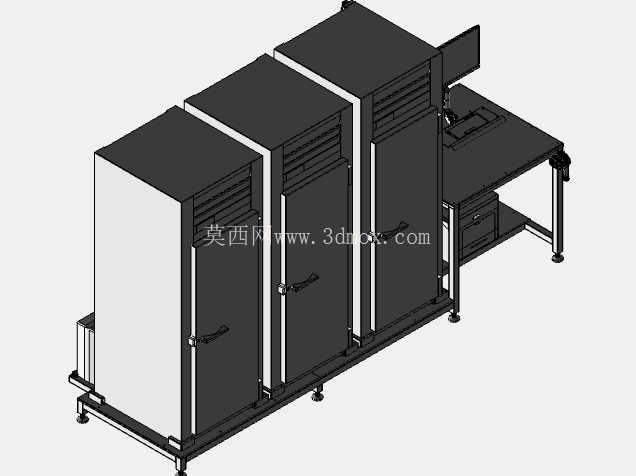

这套集成装置的设计初衷，是解决工业生产现场温控存储与工位检测作业分散、动线冗余的痛点，在汽车冲压零部件生产的质检环节，需要对刚下线的冲压件进行恒温暂存，同时完成尺寸扫描、报告打印、数据录入的全流程操作，以往这类工位往往将制冷存储柜、检测设备、操作工位分区域布置，操作人员需要在不同点位往返搬运工件，不仅效率低下，还容易在转运过程中造成工件磕碰、温变影响检测精度。整套装置采用三台立式工业冷藏柜并排布置作为主体存储单元，柜体底部配置可调式支撑脚杯，可根据现场地面平整度调整水平度，单台柜体宽度控制在700毫米区间，三台并排总宽度控制在2200毫米以内，柜体深度统一为800毫米，高度为1950毫米，预留出顶部150毫米的散热间隙，避免柜体紧贴墙面造成制冷机组散热不畅。柜体右侧直接衔接一体化操作工作台，工作台采用铝型材框架搭建，台面选用25毫米厚的防静电高密度板，台面距离地面高度为850毫米，符合人体工程学操作高度，工作台下方预留抽屉式储物空间，可放置检测辅具、记录表单等常用物品，台面上依次布置工控电脑、键盘鼠标、扫描仪与打印机，其中扫描仪安装在台面右侧的可调节悬臂支架上，可根据工件尺寸调整扫描高度与角度，打印机放置在台面左侧靠近冷藏柜的位置，方便检测完成后直接打印报告粘贴到工件外包装上。设计过程中特意将三台冷藏柜的开门方向做了统一规划，全部采用右侧外开式门体，门体配备嵌入式长拉手，开门时不会与工作台边缘发生干涉，每台柜体内部配置四层可调式搁架，搁架承重不低于50千克每平方米，可满足不同规格冲压件的分层存储需求，柜体的制冷机组采用下置式布局，检修口设置在柜体正面底部，不需要挪动柜体即可完成滤网更换、制冷剂加注等日常维护操作。电气布线方面，所有设备的供电线路全部隐藏在铝型材框架的线槽内部，工作台侧面预留五孔电源插座与网络接口，避免明线外露造成的安全隐患，整套装置的总占地面积控制在3.5平方米以内，可直接放置在冲压生产线末端的质检区域，不需要对现有地面做额外改造，安装时只需要调整脚杯水平、接通电源与网络即可投入使用。在实际应用场景中，操作人员从生产线取下待检测冲压件后，可直接转身放置到工作台的扫描区域，完成尺寸扫描、数据录入后，将需要恒温留存的样件放入冷藏柜存储，检测报告直接通过打印机输出，整个作业流程的动线长度不超过1米，相比分散式布置的工位，单批次工件的检测处理效率可提升40%以上，同时避免了工件长距离转运造成的质量风险。柜体的外壳采用1.2毫米厚的冷轧钢板喷涂处理，表面做耐刮耐磨涂层，可适应生产现场多粉尘、偶尔有油污飞溅的使用环境，工作台边缘做圆弧倒角处理，避免操作人员磕碰受伤，扫描仪的悬臂支架可实现水平180度旋转、垂直300毫米行程调节，可覆盖整个台面的扫描范围，不需要挪动重型工件即可完成全尺寸扫描。设计时还考虑了设备的后续扩展性，工作台框架预留了额外的安装槽位，后续可根据检测需求增加视觉检测镜头、条码打印机等附加设备，不需要对整体结构做大规模改动，三台冷藏柜可独立设置温度，温控范围在2到8摄氏度之间，可分别存储不同温控要求的检测样件，每台柜体都配备独立的温度显示屏，可实时显示内部温度，出现温度异常时会触发声光报警，提醒操作人员及时排查故障。
