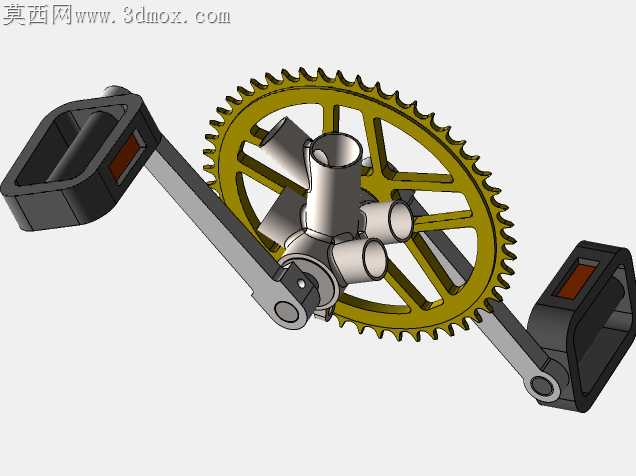

自行车曲柄踏板传动组件结构设计

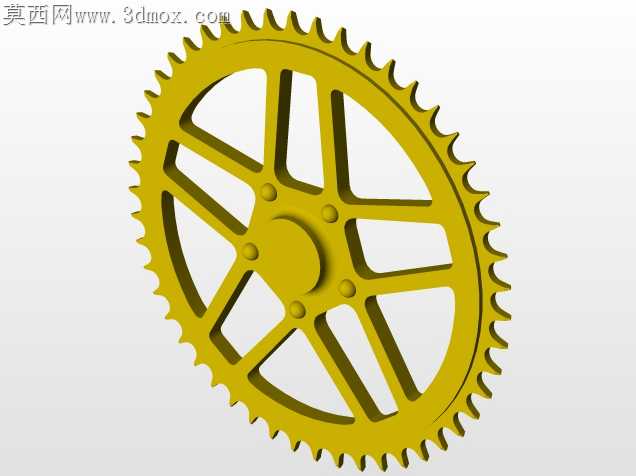

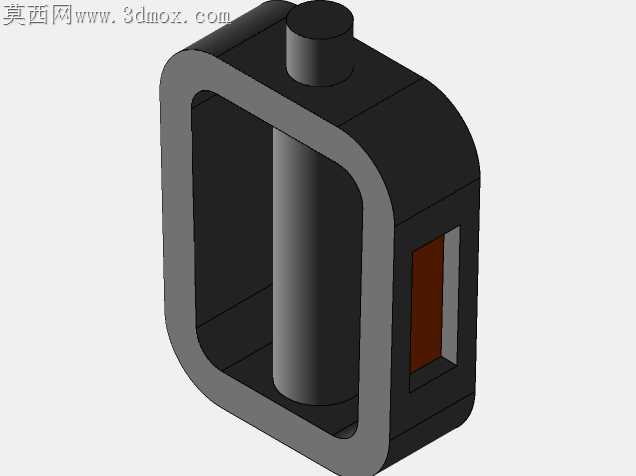

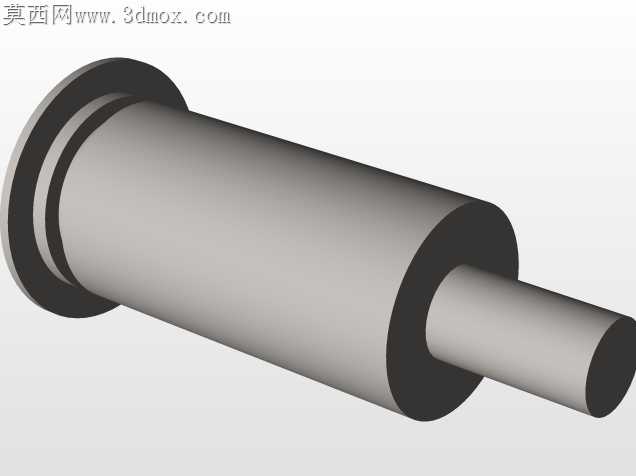

日常通勤场景下自行车脚踏组件最易出现的失效问题，集中在曲柄与中轴配合位的旷量、踏板轴的径向窜动、牙盘齿形偏摆带来的掉链故障，这套结构在设计阶段就针对这些高频工况做了适配调整。牙盘采用辐条式镂空结构，没有为了视觉效果做过度的薄壁处理，每根辐条的过渡圆角都匹配冲压加工的脱模角度，盘齿的齿尖做了0.3mm的倒角处理，既避免链条啮合时的卡滞，也能减少热处理环节的应力集中，杜绝盘齿受力崩裂的隐患。曲柄与中轴连接的花键位，预留了0.02mm的过盈配合公差，装配时无需额外打胶就能实现紧密咬合，长期踩踏受力也不会出现曲柄松动移位的问题。踏板本体的防滑踏面做了内嵌式的防滑条安装槽，橡胶防滑条嵌入后边缘与踏面齐平，不会出现突出部位剐蹭裤腿的问题，踏板轴与曲柄连接的螺纹段做了退刀槽处理，螺纹收尾处没有应力集中的尖角，反复拆装踏板也不会出现螺纹滑牙的情况。中轴部位的四个安装轴颈，同轴度公差控制在0.01mm以内，装配后牙盘的径向跳动量能控制在0.1mm以内，链条传动过程中不会出现忽紧忽松的顿挫感，也能减少链条与盘齿的异常磨损。两侧曲柄的相位角严格保持180度对称，踩踏发力时两侧力臂的力矩传递完全均衡，不会出现单侧发力偏重导致的中轴偏磨问题。踏板与曲柄连接的转轴位，预留了标准轴承的安装位，没有采用廉价的轴套结构，转动时的阻尼感均匀，长期使用也不会出现转轴卡顿的问题。整套结构没有多余的装饰性特征，所有曲面过渡都服务于受力传导与加工可行性，哪怕是小批量的机加工生产，也不需要定制特殊刀具，普通三轴机床就能完成所有金属部件的加工，塑料踏板部分的模具分型面设置在踏面侧边缘，注塑成型后不会在踩踏受力面留下合模线毛刺，省去后续人工打磨的工序。实际装车测试时，哪怕是体重较大的使用者站立发力踩踏，曲柄的形变量也控制在安全范围内，牙盘不会因为受力形变蹭到车架后下叉，踏板的承重冗余也能应对颠簸路面的瞬时冲击力，不会出现踏板断裂的安全隐患。
