BMX小轮车20寸碟刹前轮结构设计

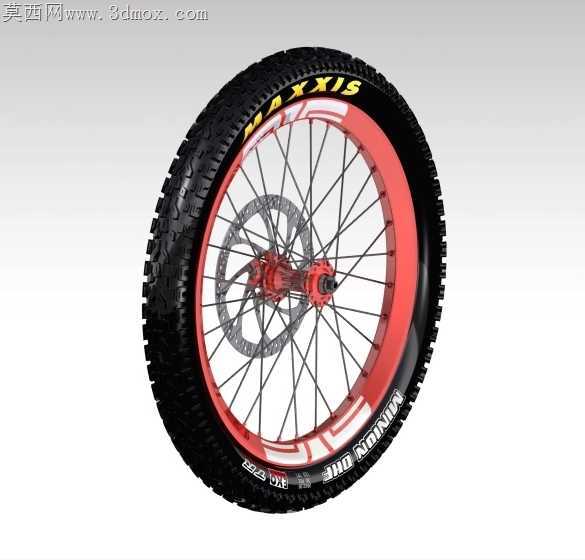

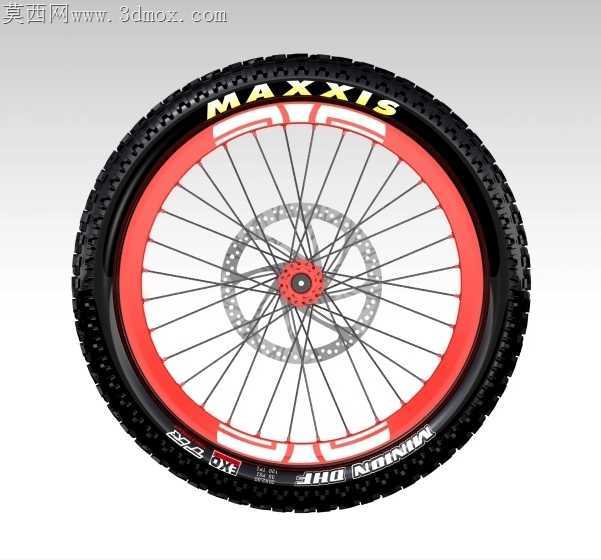

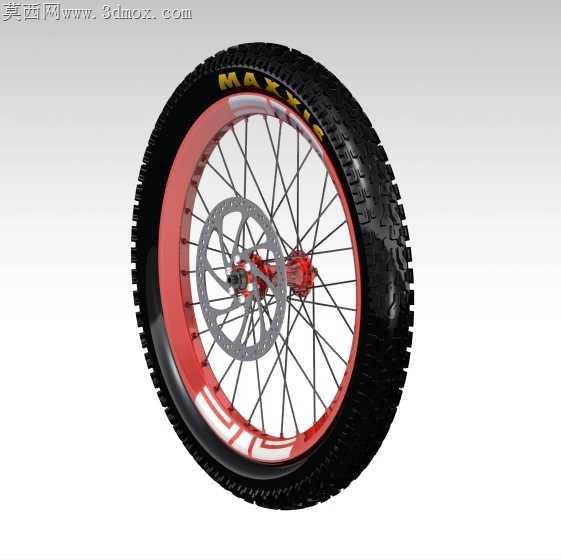

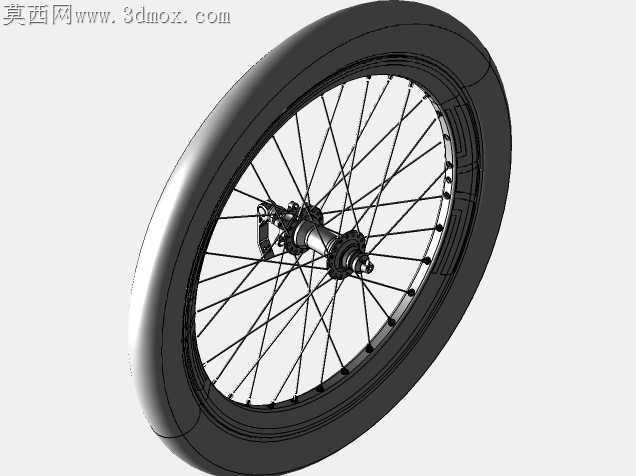

街式BMX骑行中前轮承受的侧向冲击远大于普通通勤车轮，飞坡、转把动作落地时轮组偏摆、辐条崩断是高频故障点，这套20寸前轮的结构设计完全围绕极限工况下的受力冗余做调整。轮辋采用32孔等距排布，孔位做了0.2mm的沉台倒角，避免辐条帽锁紧时切削铝圈表层产生应力集中点，圈边的红色包边结构不是单纯装饰，加厚的1.8mm壁厚刚好对应轮胎胎唇的卡合位置，冲台阶时胎唇不会因为侧向挤压脱圈。轮胎胎面的MAXXIS标识块和胎纹做了等深0.3mm的凹凸处理，胎侧的MINION字样边缘做了0.1mm的圆角过渡，既还原真实轮胎的橡胶质感，也避免3D打印时薄壁结构翘边。辐条采用交叉编法，每根辐条和花鼓法兰盘的连接位预留了0.15mm的装配间隙，花鼓轴心的碟刹安装座做了6个均布的螺丝孔，孔位同轴度控制在0.05mm以内，刹车盘锁紧后不会因为高速转动产生蹭碟问题。碟刹盘片的散热槽做了等宽1.2mm的镂空，既减轻轮组转动惯量，也能在连续刹车时引导气流带走热量，避免刹车皮过热衰减。花鼓内部的轴承位做了台阶限位，装配时轴承不会因为敲入力度过大顶到另一侧密封盖，轴杆两端的螺纹长度刚好匹配锁紧螺母的旋合深度，不会出现螺纹外露过长蹭到前叉叉脚的问题。轮组和轮胎的配合间隙控制在0.3mm，装胎时不需要过度撬动胎唇就能卡入轮辋，充气后胎圈能均匀贴合轮辋边缘，不会出现慢撒气的密封问题。辐条的张紧力做了差异化设置，靠近碟刹侧的辐条张紧力比另一侧高15%，抵消刹车时产生的单侧制动力矩，避免轮组长期使用后往刹车侧偏摆。胎纹的排布方向对应前轮滚动方向，落地时胎块先接触地面的边缘做了小角度倒角，能缓冲落地瞬间的冲击力，也能减少柏油路面骑行时的滚动阻力。
