工业产品认证安全标识三维结构设计

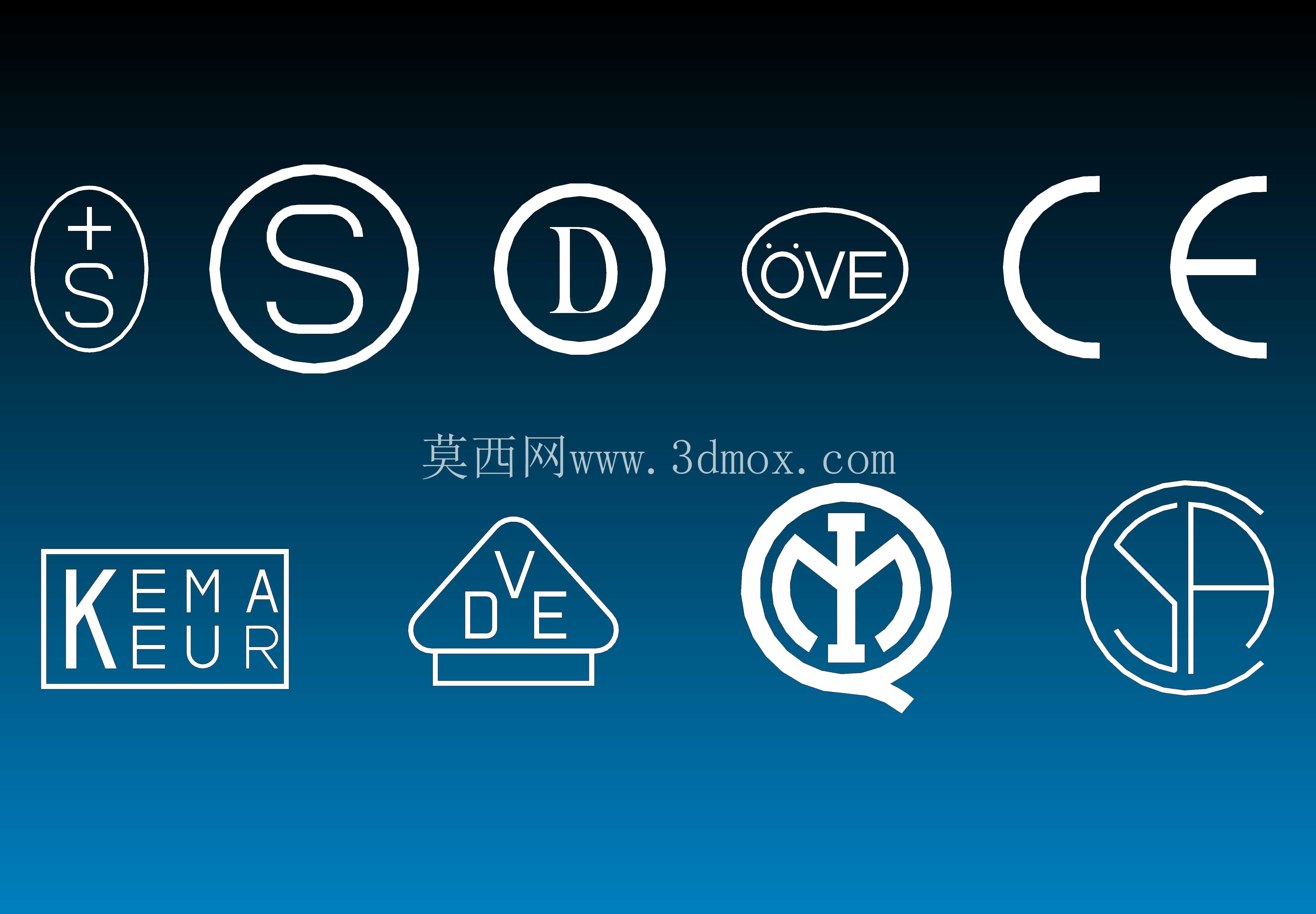

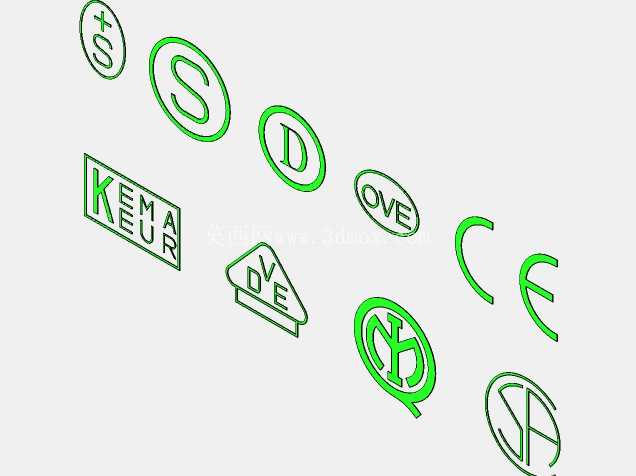

在汽车冲压零部件的生产全流程中，安全认证标识是产品合规性的核心视觉载体，直接关联零部件能否通过各区域市场的准入审核，本次设计的安全标识三维结构，覆盖了全球主流工业认证体系的标识形态，可直接适配汽车冲压模具的标识刻印工序，解决不同认证标识在冲压成型时的尺寸偏差、刻印深度不均等实际工程问题。从实际应用场景来看，这类安全标识主要应用在汽车车身冲压件、底盘冲压零部件、电气配套冲压件的表面标识工序，不同区域的市场准入要求对应不同的认证标识，比如欧盟市场要求的CE标识、德语区要求的VDE、OVE、KEMA KEUR标识，北美市场的S标识、D标识，还有专用的安全防护类S+标识，这些标识并非简单的平面图形，在冲压刻印过程中需要考虑板材的延展率、冲压凸模的刃口强度、标识刻印后的辨识度留存问题。设计过程中首先梳理了各认证标识的官方规范尺寸比例，所有标识的线条宽度、圆弧半径、闭合区域的留白比例都严格对应各认证体系的公开标准，避免因标识比例偏差导致产品认证不通过。考虑到汽车冲压件常用的0.8-2.5mm厚度冷轧钢板、镀锌钢板的冲压特性，所有标识的线条转角处都做了R0.2mm的圆角过渡，避免冲压凸模的尖角位置在高频次冲压过程中出现崩刃，同时减少板材在刻印位置的应力集中，防止后续涂装、弯折工序中标识位置出现裂纹。从安装边界来看，这类标识的三维模型可直接嵌入冲压模具的模面设计中，标识的凸起高度统一设置为0.15-0.3mm区间，对应不同板材厚度可做参数化调整，既保证涂装后标识仍有足够的辨识度，又不会因凸起过高影响零部件的装配贴合度。针对不同标识的结构特点，比如带闭合内框的S、D类圆形标识，设计时特意将内圈的凸模连接桥做了0.1mm的下沉处理，避免冲压过程中内圈区域的板材被过度挤压出现鼓包；而CE这类开口式标识，特意将线条末端做了渐薄处理，减少冲压时的材料流动阻力，避免标识末端出现毛刺。在实际产线应用中，这类标准化的安全标识三维结构可直接调用，无需设计人员每次重新绘制标识轮廓，大幅缩短冲压模具的设计周期，同时统一的参数设置能保证不同批次、不同模具冲压出的标识一致性，避免因标识形态差异导致的入场检验不合格。设计时还考虑了后续的激光打标、蚀刻等其他标识工艺的适配性，所有标识的轮廓线都做了矢量闭合处理，可直接导出为线切割、激光加工的通用格式，无需二次修整。针对汽车冲压件常见的曲面安装面，标识模型自带曲面贴合功能，可自动适配不同曲率的冲压件表面，保证标识在曲面上刻印时各位置深度一致，不会出现局部标识过深穿透板材、局部过浅无法识别的问题。从功能特性来看，这套标识结构不仅满足合规性要求，还兼顾了冲压工艺的可行性，每个标识的线条宽度都不小于0.8mm，避免冲压凸模过于纤细导致的寿命过短问题，同时标识的整体布局预留了足够的间隙，相邻标识的间距不小于2mm，防止冲压时相邻标识的应力区域重叠导致板材变形。在模具装配环节，标识凸模采用嵌入式安装结构，安装基准统一，可快速更换不同的标识模块，适配不同出口订单的认证要求，无需重新加工整块模面，大幅降低模具改造成本。
