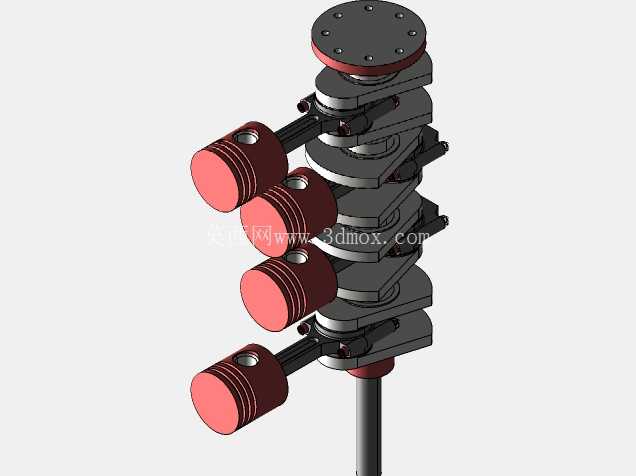

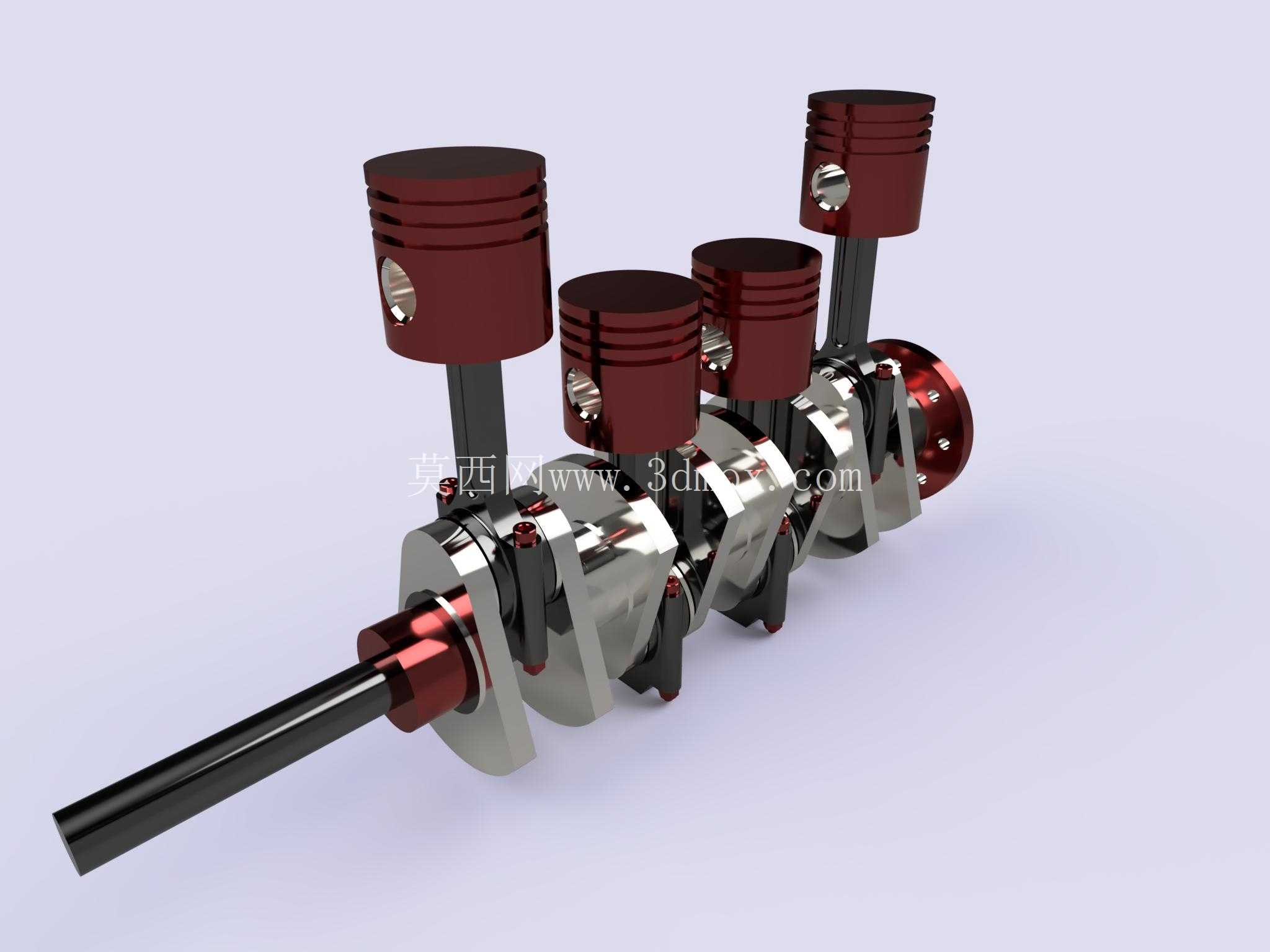

直列四缸发动机曲柄活塞核心传动结构

这套直列四缸动力核心结构，是往复式内燃机实现热能向机械能转换的核心执行单元，广泛适配民用乘用车、小型工程机械、非道路移动机械的四冲程汽油或柴油动力系统，是动力输出路径上最核心的机械传动组合。整套结构的设计围绕往复直线运动与旋转运动的高效转换展开，四个活塞沿曲轴轴线方向等距排布，相邻气缸做功行程间隔180度曲轴转角，可保证动力输出的连续性，避免单缸动力断档带来的运转抖动问题。从实际应用场景来看，这套核心结构直接决定了发动机的运转平顺性、动力输出上限与可靠性，在量产机型开发阶段，曲柄连杆机构的运动校核是结构设计的核心环节，需要反复验证活塞在上止点、下止点位置时与气缸盖、曲轴平衡块的间隙，避免运转过程中出现运动干涉。活塞部分采用了典型的内燃机活塞结构设计，顶部为平岸结构适配平顶燃烧室构型，裙部预留了活塞销的安装孔位，三道活塞环槽分别对应气环与油环的安装位置，可在气缸往复运动过程中实现燃烧室密封、缸壁润滑油刮除的功能，活塞销采用全浮式设计边界，工作状态下可在活塞销座与连杆小头衬套之间自由转动，保证受力均匀降低局部磨损。曲轴部分采用整体式锻造结构设计，四个连杆轴颈沿曲轴主轴颈呈180度对称排布，平衡块与曲柄臂一体成型，可抵消活塞往复运动与曲轴旋转产生的一阶、二阶惯性力，降低整机运转振动；曲轴输出端预留了飞轮安装的法兰定位面，前端设置了皮带轮、正时机构的安装轴段，可对接前端附件驱动系统与正时配气机构，保证进排气门动作与活塞运动位置精准匹配。连杆部分采用工字形截面结构，在保证结构强度、满足往复运动惯性力承载要求的前提下尽可能降低自身重量，大头采用剖分式结构对接曲轴连杆轴颈，小头通过活塞销与活塞连接，大小头孔的平行度、圆柱度公差直接影响整套机构的运转寿命，设计过程中需要严格控制形位公差范围，避免出现偏磨、拉缸等故障。从安装边界来看，整套核心结构需要嵌入气缸体的曲轴箱型腔内部，曲轴主轴颈通过轴瓦安装在缸体主轴承座上，主轴承盖采用螺栓按规定扭矩紧固，活塞外圆与气缸内壁保持微米级配合间隙，活塞环开口间隙按照热膨胀量预留合理范围，避免热机状态下出现卡滞。整套结构的运动逻辑清晰，四个活塞按照既定点火顺序交替完成进气、压缩、做功、排气冲程，燃烧产生的气体压力推动活塞下行，通过连杆将直线推力转化为曲轴的旋转扭矩，最终通过飞轮输出到传动系统。在结构设计过程中，需要重点校核不同转速下的动平衡特性，对曲轴、活塞、连杆进行重量分组匹配，将同组部件的重量差控制在工程允许范围内，降低高速运转下的不平衡量；同时需要考虑润滑路径的设计，曲轴内部设置贯通的油道，可将主油道的压力润滑油输送到连杆轴颈、活塞销等摩擦副位置，形成稳定的油膜降低运动磨损。这套结构的尺寸设计严格遵循紧凑型动力的布局要求，四个气缸的中心距按照缸体壁厚、冷却水套空间的要求合理设定，曲轴的回转半径决定了活塞的行程长度，直接关联发动机的排量参数，在建模过程中所有运动部件的包络面都需要与周边固定部件预留足够的安全间隙，避免热膨胀、加工公差累积导致的运动碰擦问题。
