4mm规格接线香蕉插孔结构设计

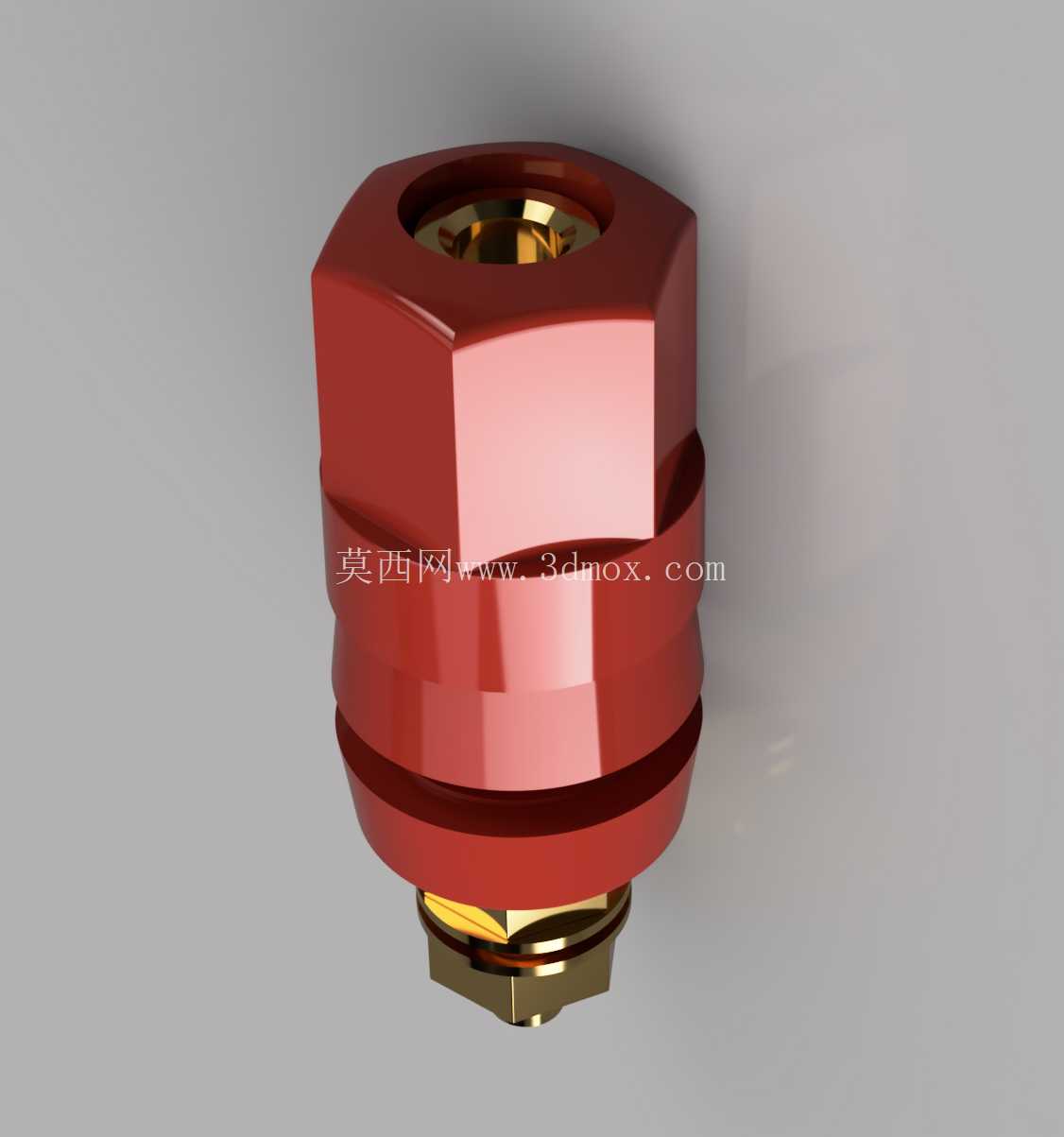

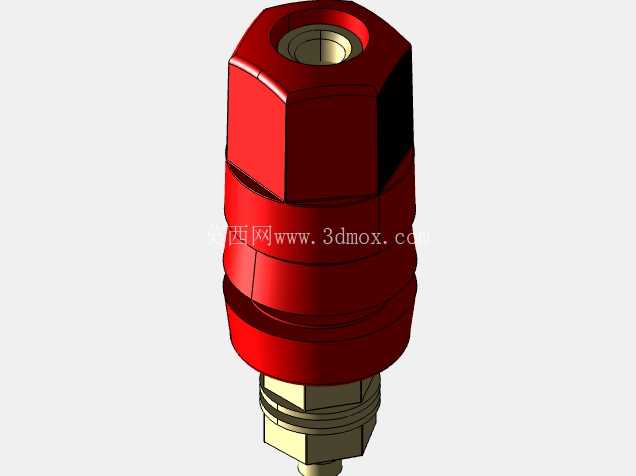

在低压电气测试、实验台接线、小型电力设备内部布线场景中，这类4mm规格的香蕉插孔是应用频率极高的连接部件，核心作用是实现导线与设备端的快速插拔导通，替代传统螺丝压接的繁琐操作，提升接线、拆线的作业效率，同时保证连接位置的接触可靠性，避免大电流通过时出现接触不良、打火发热的问题。从结构设计逻辑来看，该插孔采用外六角绝缘主体加内嵌金属导电套的组合结构，外部红色绝缘部分选用耐温、绝缘性能优异的工程塑料材质，六角外形的设计并非单纯为了外观规整，而是考虑到安装时可以用标准开口扳手或者套筒卡住受力，方便将插孔主体拧紧固定在设备面板上，不会因为插拔插头的扭转力带动主体转动，导致内部接线松脱。金属导电部分采用带弹性收口的铜质插孔，内壁做了镀金处理，一方面降低接触电阻，减少长期使用后的氧化问题，另一方面弹性结构可以在插头插入时提供足够的抱紧力，保证插头插入后不会因为轻微拉扯就脱落，适配标准4mm直径的香蕉插头，接触面积足够支撑常规10A以内的电流导通需求。安装边界方面，这类插孔的面板开孔尺寸需要匹配主体的螺纹外径，通常面板开孔预留10mm左右的通孔即可，主体穿过面板后通过底部的六角螺母锁紧固定，面板外侧露出的绝缘部分高度控制在15mm以内，不会过多占用设备外部的操作空间，底部接线端可以选择焊接导线或者压接接线端子的方式，和内部电路实现导通。设计过程中需要重点考量绝缘部分的爬电距离，外露金属部分和设备金属面板之间需要通过绝缘垫圈做隔离，避免出现短路风险，同时绝缘主体的台阶结构可以卡在面板外侧，限制安装时的推入深度，保证安装后外露高度统一，批量装配时不需要反复调整位置。在实际使用场景里，这类插孔常见于直流电源输出面板、实验测试仪器的信号接口、音响设备的接线柱位置，插拔寿命通常可以达到万次以上，金属部分的抗疲劳性能是设计时的核心指标，弹性收口的开口角度、铜材的厚度选择都需要经过反复验证，避免多次插拔后弹性下降导致接触松动。外部绝缘的红色配色也承担了极性标识的作用，通常红色对应正极接线，和黑色、蓝色等其他颜色的插孔搭配使用，避免接线时出现极性接反的问题，绝缘外壳的表面做了防滑的环向凹槽设计，即使在手部干燥或者戴薄手套的情况下，也能方便地拧紧底部的固定螺母，不会出现打滑的问题。内嵌的金属导电套和外部绝缘主体之间采用过盈配合加定位卡点的结构固定，不会因为插头插拔的轴向力导致金属套从绝缘主体中脱出，金属套底部的接线端做了内螺纹孔设计，导线插入后可以用小螺丝顶紧固定，不需要焊接也能实现可靠连接，适配现场无焊接工具的装配场景。从建模的细节来看，六角主体的棱角做了微小的倒角处理，避免安装时划伤操作人员的手部，绝缘部分的分模线位置选在六角面的侧边，不会影响正面的外观平整度，金属部分的镀金层厚度控制在合理范围，兼顾导电性能和成本控制，底部锁紧螺母和主体螺纹的配合公差选用6H/6g的标准配合，既不会出现拧动过松导致的固定不稳，也不会因为公差过紧导致装配困难。
