USB-C转接板结构三维设计

　　USB-C转接板主要用于下游电子设备的接口扩展与信号转接，常见于测试治具、小型外设、实验平台以及紧凑空间内的接口转换场景。该类转接板不承担主机端控制功能，设计重点在于接口定位、板件固定、焊接空间和装配干涉控制。

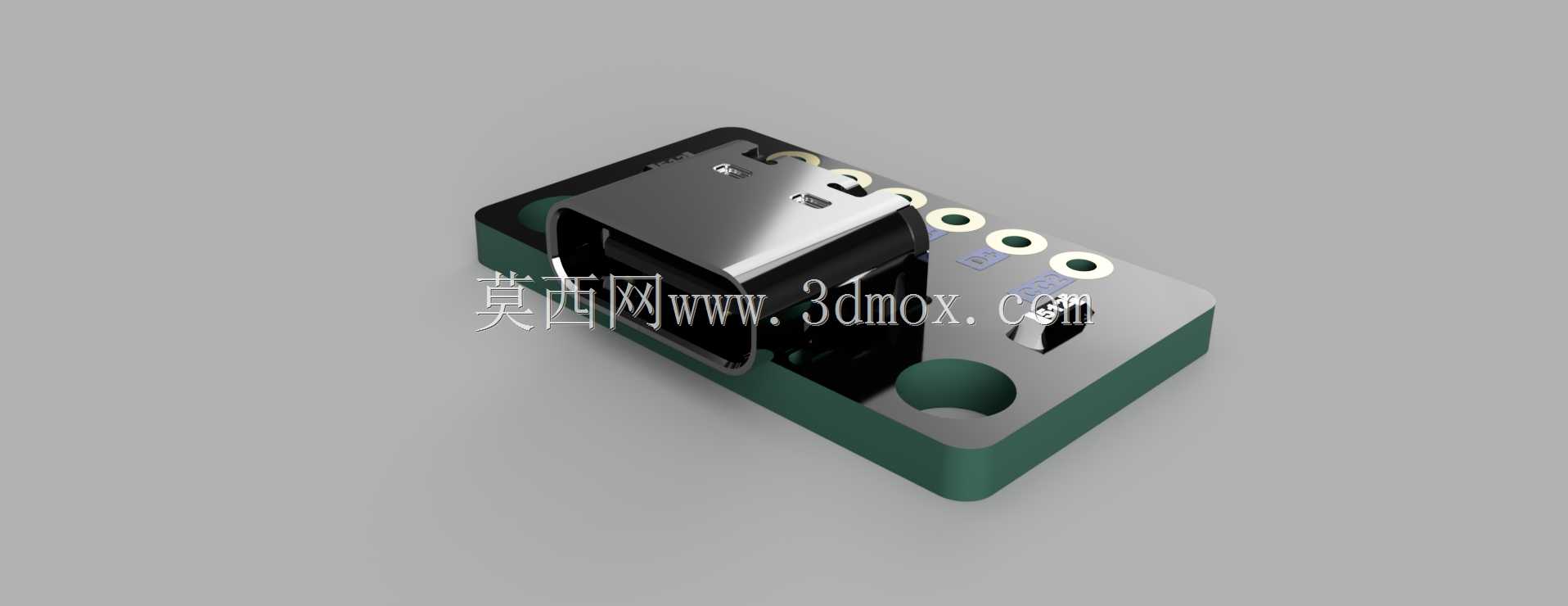

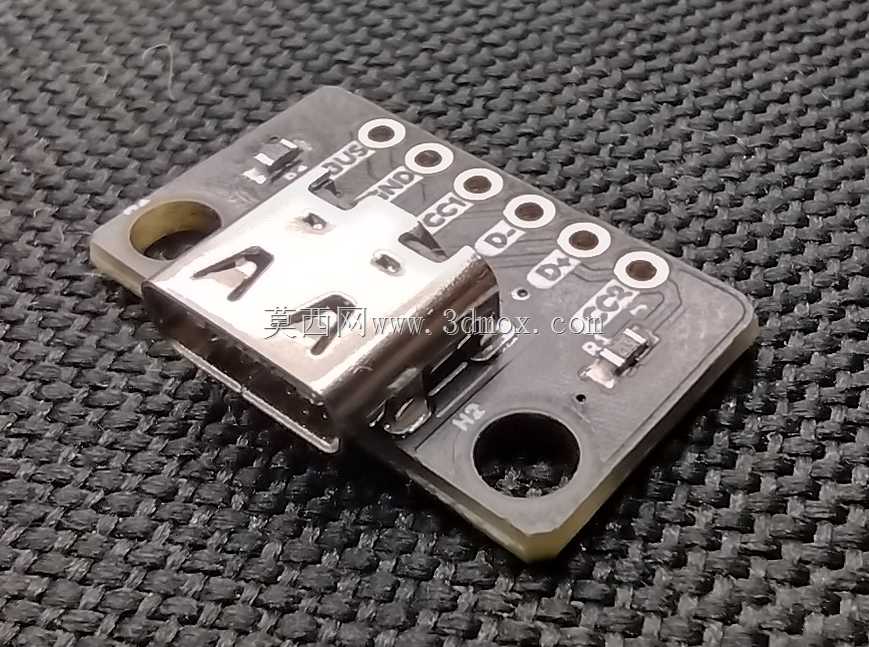

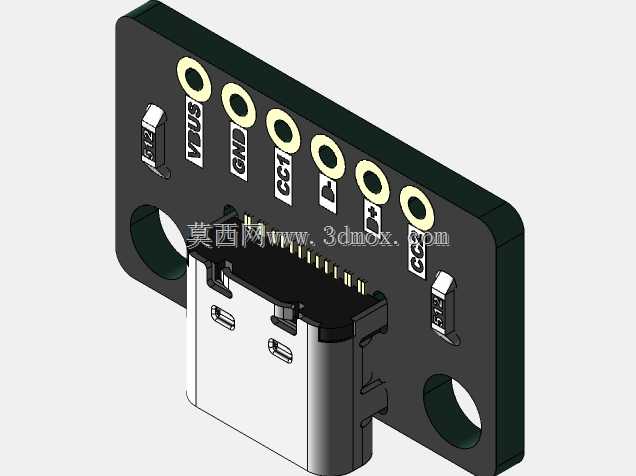

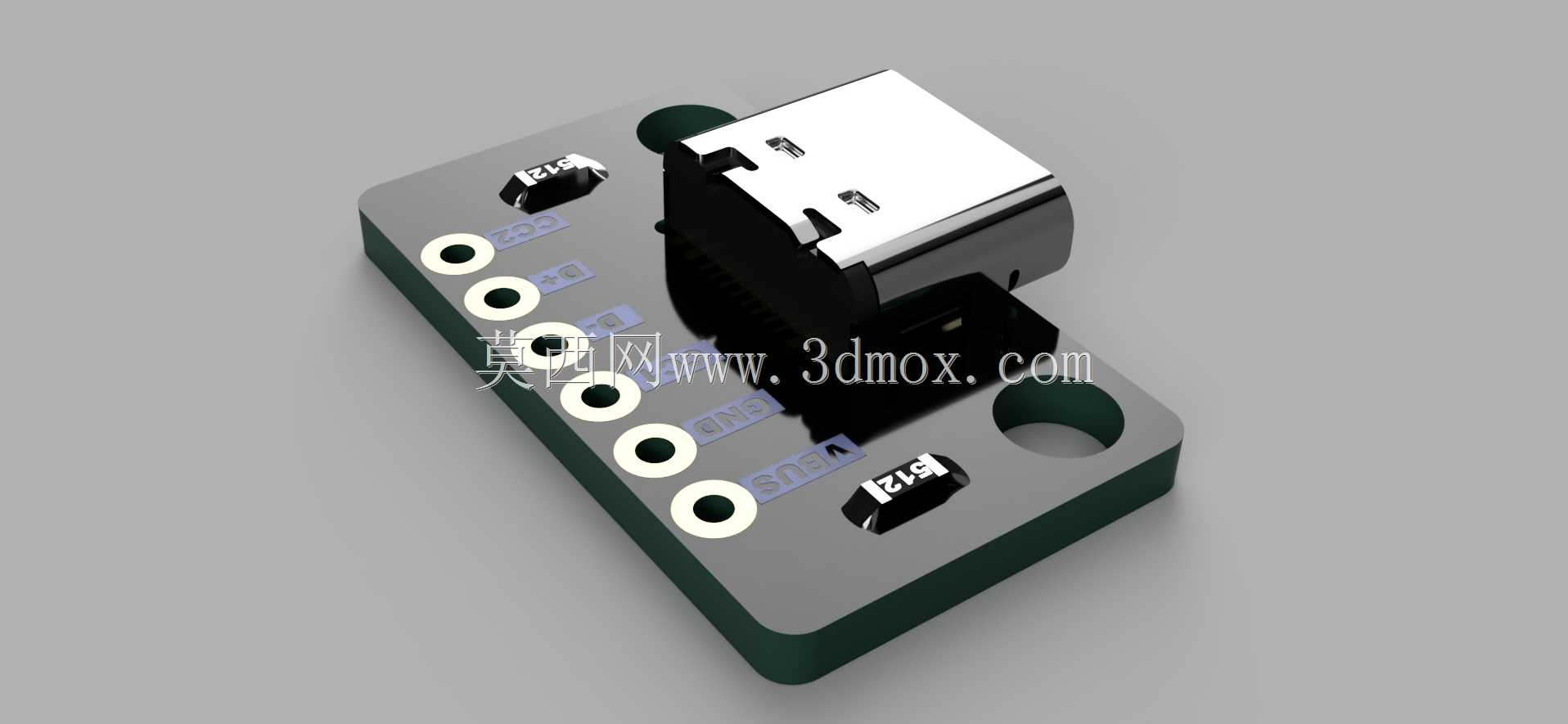

　　从结构上看，模型包含基板、USB-C连接器、安装孔以及周边辅助定位特征。基板采用规则矩形布局，边缘设置固定孔，便于通过螺钉将板件固定在外壳、治具或设备支架上。连接器位于板体一侧，接口方向与板面形成明确装配关系，方便外部线缆插拔。板面上预留的孔位和元件区域，为焊接、检测以及后续元器件布置提供了边界。

　　建模时需要优先保证连接器本体与PCB板之间的相对位置。USB-C接口壁厚较薄，插拔过程中会承受侧向力，因此接口周围应保留足够支撑区域，安装孔不宜过度靠近连接器根部。板件四角可根据外壳配合需求设置倒角或避让区，避免装配时与壳体筋位发生干涉。对于需要频繁插拔的使用场景，固定孔中心距、接口开口高度以及板边到接口端面的距离都应纳入尺寸校核。

　　该转接板的外形尺寸受接口标准和安装空间共同约束。板宽需要覆盖连接器固定脚与焊点区域，板长则根据外围元件排布和安装孔位置确定。高度方向主要由USB-C连接器金属外壳决定，模型中接口上方与周边零件之间应保留线缆插头插入空间，不能只按裸板高度进行堆叠设计。若用于金属外壳内部，还需关注接口外壳与壳体之间的绝缘间隙；若用于塑料治具，则应重点控制开口与接口的同轴度。

　　在实际工程应用中，这类板件常作为设备内部连接桥梁，将板端信号引出到标准USB-C接口。设计思路上不宜追求复杂造型，而应强调可制造性和装配稳定性：板面保持平整，孔位对称布置，连接器周边减少无关凸起；焊接区域与固定孔之间留出操作距离，便于返修和工装定位。三维建模过程中，金属接口、绝缘本体和基板可按材质分区表达，方便后续进行干涉检查、爆炸视图制作以及装配指导。

　　安装边界方面，转接板下方需要预留焊点高度，不能直接贴装在硬质平面上；侧面应留出线缆插头宽度，避免相邻元件阻挡插拔；固定螺钉拧紧后，板件不应产生明显翘曲。若设备存在振动，可在螺钉与板件之间增加垫圈或采用铜柱支撑，以降低连接器受力。整体结构简洁，功能指向明确，适合电子设备接口适配、实验验证和小型外设开发时作为结构参考。
