160立方卧式水塔储水罐体结构设计

在城镇集中供水、厂区生产供水、建筑施工临时供水等场景中，大容量储水设施是保障供水稳定性的核心配套设备，160立方规格的卧式水塔水箱，是兼顾占地空间、储水容量、安装便捷性的常用选型。这类卧式储水罐体不同于立式水塔的高耸结构，整体采用长筒形承压壳体设计，两端配置标准椭圆封头，在相同容积下可有效降低设备整体高度，减少安装时的高空作业量，同时降低基础承载的高度方向荷载要求，适合在场地开阔但竖向空间受限的厂区、城郊供水节点布设。

从实际使用功能来看，该类储水设施主要承担供水系统的水量调蓄、水压稳定作用，可在市政供水压力波动、短时停水时段维持管网供水能力，也可配套厂区生产循环水系统、消防供水系统作为中转储水单元，部分场景下也可作为应急储水设施储备生产、消防用水。罐体外部设置的环形加强筋与附属爬梯、操作平台结构，是结合现场运维需求设计的：环形加强筋沿筒体轴向等距分布，可提升薄壁筒体在满水状态下的结构刚度，避免长筒形壳体在静水压力作用下出现局部失稳变形；侧面布设的直爬梯与顶部操作平台，可满足运维人员定期检查罐体密封性、清理内部沉积物、检修配套液位监测设备的作业需求，爬梯的踏步间距、护栏高度均符合常压储水设备的运维安全规范，避免作业时出现坠落风险。

在结构设计思路上，这类常压储水罐体的壁厚计算需结合储水高度、材料许用应力、腐蚀裕量综合确定，筒体部分采用等壁厚设计，两端椭圆封头的曲率半径匹配筒体直径，可有效降低封头与筒体连接位置的应力集中系数，减少焊接位置的疲劳损伤风险。罐体的接口设置会根据实际使用场景预留，通常包含进水口、出水口、溢流口、排污口、液位计接口，所有接口的法兰连接尺寸均匹配通用给排水管道标准，方便现场直接对接管网，无需额外加工转换连接件。考虑到户外安装的使用场景，罐体外部的附属结构均做了相应的防腐适配设计，爬梯、平台与罐体连接的位置采用连续角焊缝焊接，避免出现缝隙腐蚀，长期户外使用也能保证结构连接强度。

从安装边界尺寸来看，160立方卧式罐体的长径比控制在3:1左右，既不会因为长径比过大导致筒体跨中弯矩过高增加基础荷载，也不会因为长径比过小导致设备占地宽度过大，提升场地适配性。安装时需要配套两个鞍式支座支撑罐体，支座的位置设置在距离封头端面1/4筒体长度的位置，这个位置是卧式筒体的受力最优支撑点，可有效降低筒体在支撑位置的局部应力，避免满水状态下支座位置出现筒体凹陷变形。支座底部需要预设混凝土基础，基础的水平度误差需控制在规范允许范围内，避免罐体安装后出现局部应力集中，长期使用引发焊缝开裂渗漏。

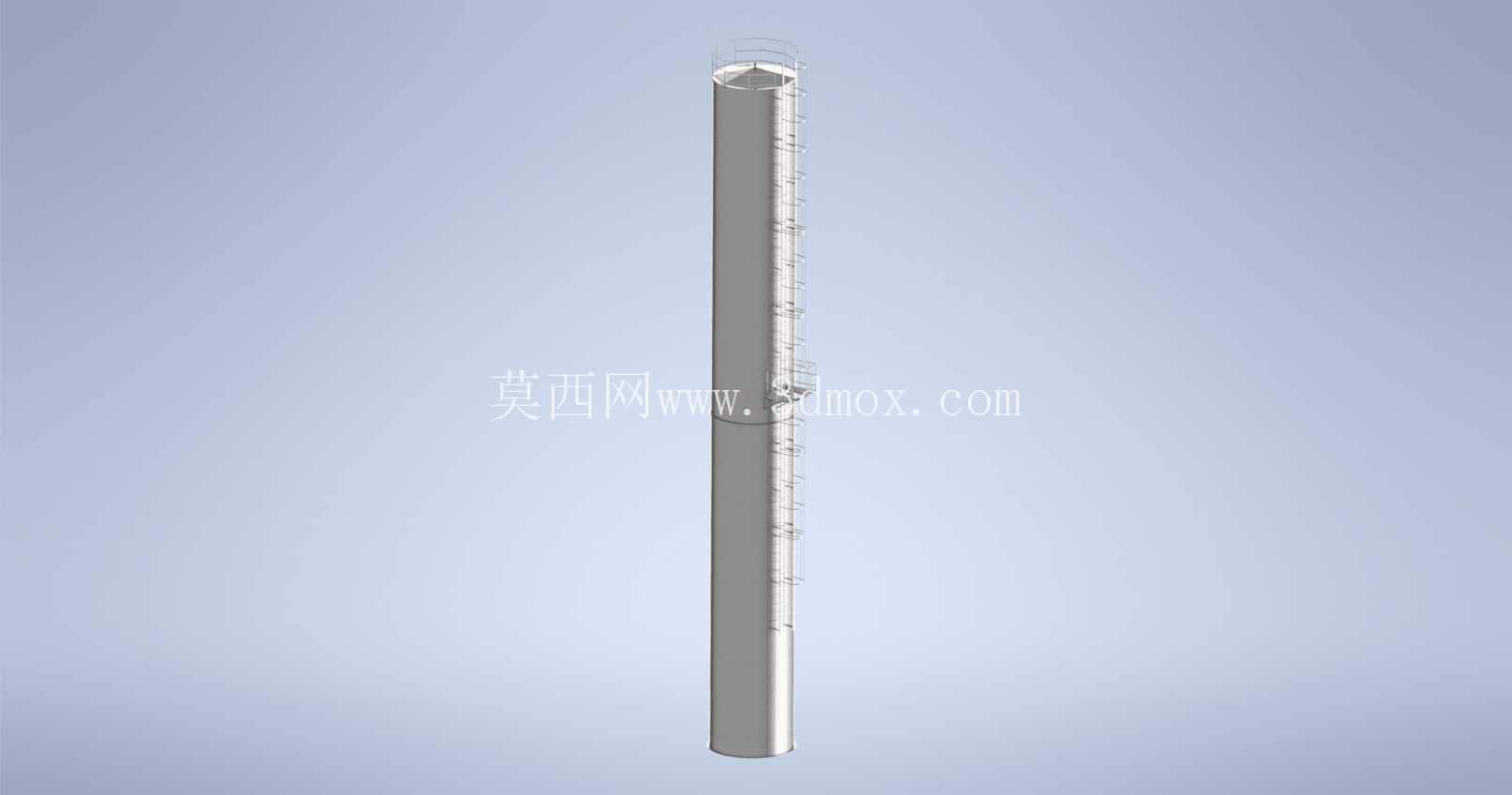

在三维建模过程中，这类罐体的模型构建需要重点保证筒体与封头的曲面连续性，加强筋的位置尺寸、爬梯的结构细节、支座的安装位置都需要与实际加工尺寸完全匹配，模型可直接用于后续的结构受力仿真、安装布局模拟、加工下料参考。建模时需注意筒体焊接位置的坡口细节预留，虽然是常压储水设备，但焊接位置的结构处理直接影响后期使用的密封性，模型中准确体现焊接坡口形式，可方便加工环节直接提取尺寸进行下料加工，减少现场加工的尺寸误差。另外，罐体顶部的人孔结构也是设计中不可忽略的部分，人孔的尺寸需满足运维人员进出罐体的需求，人孔盖的密封结构采用标准常压人孔设计，保证关闭后的密封性，避免储水过程中出现水质污染或者渗漏问题。
