三档可调USB放电负载电阻板结构设计

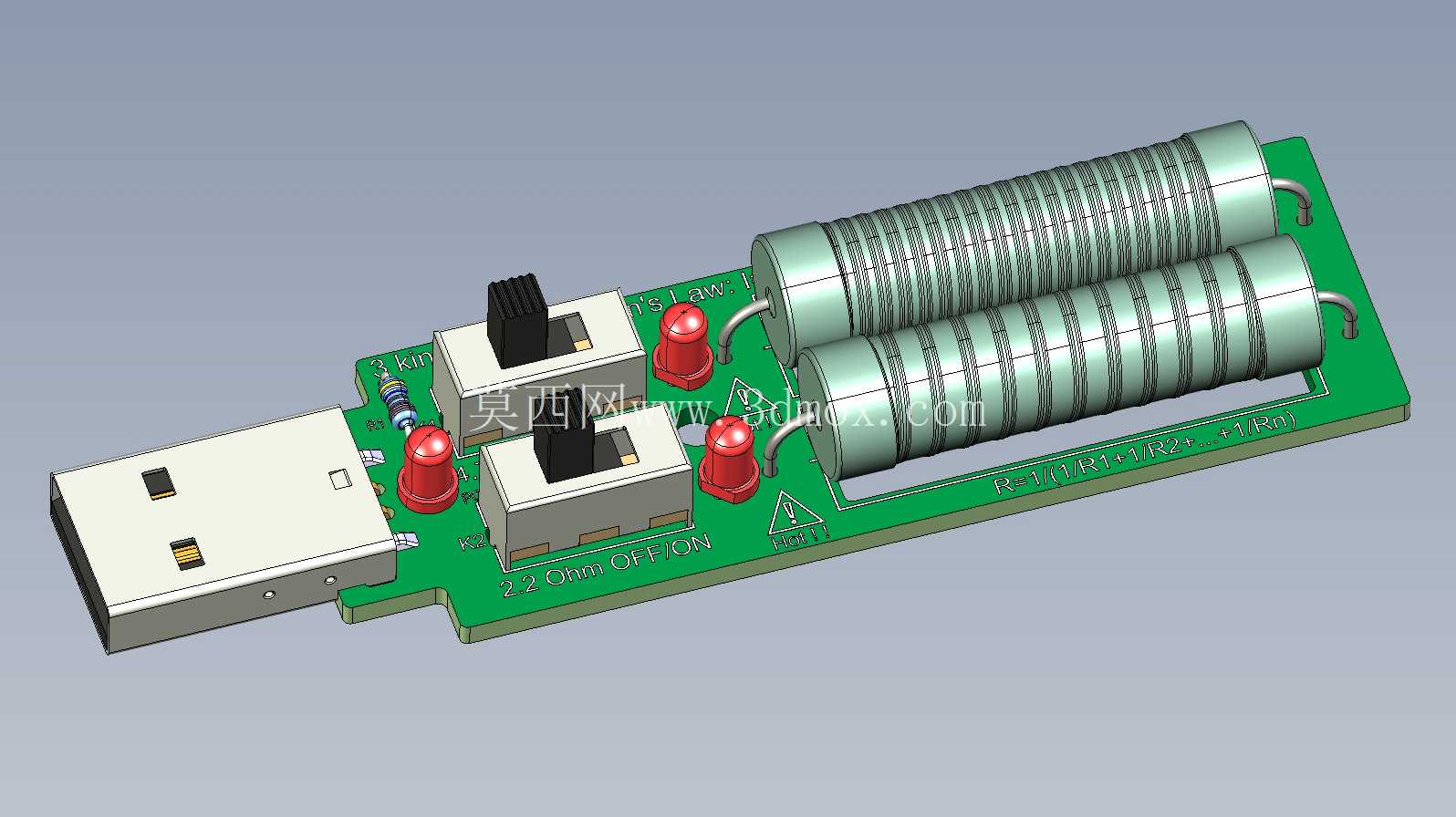

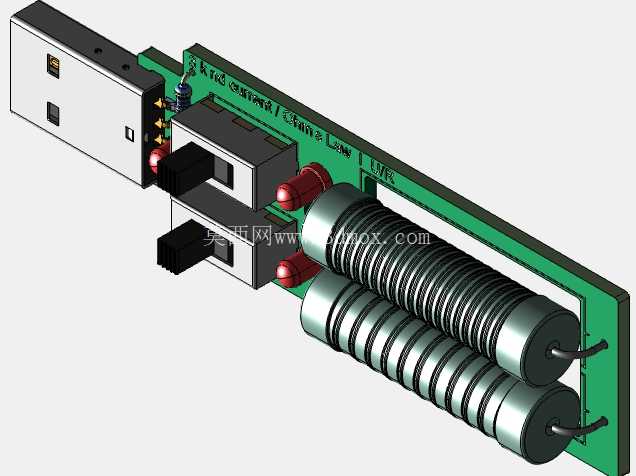

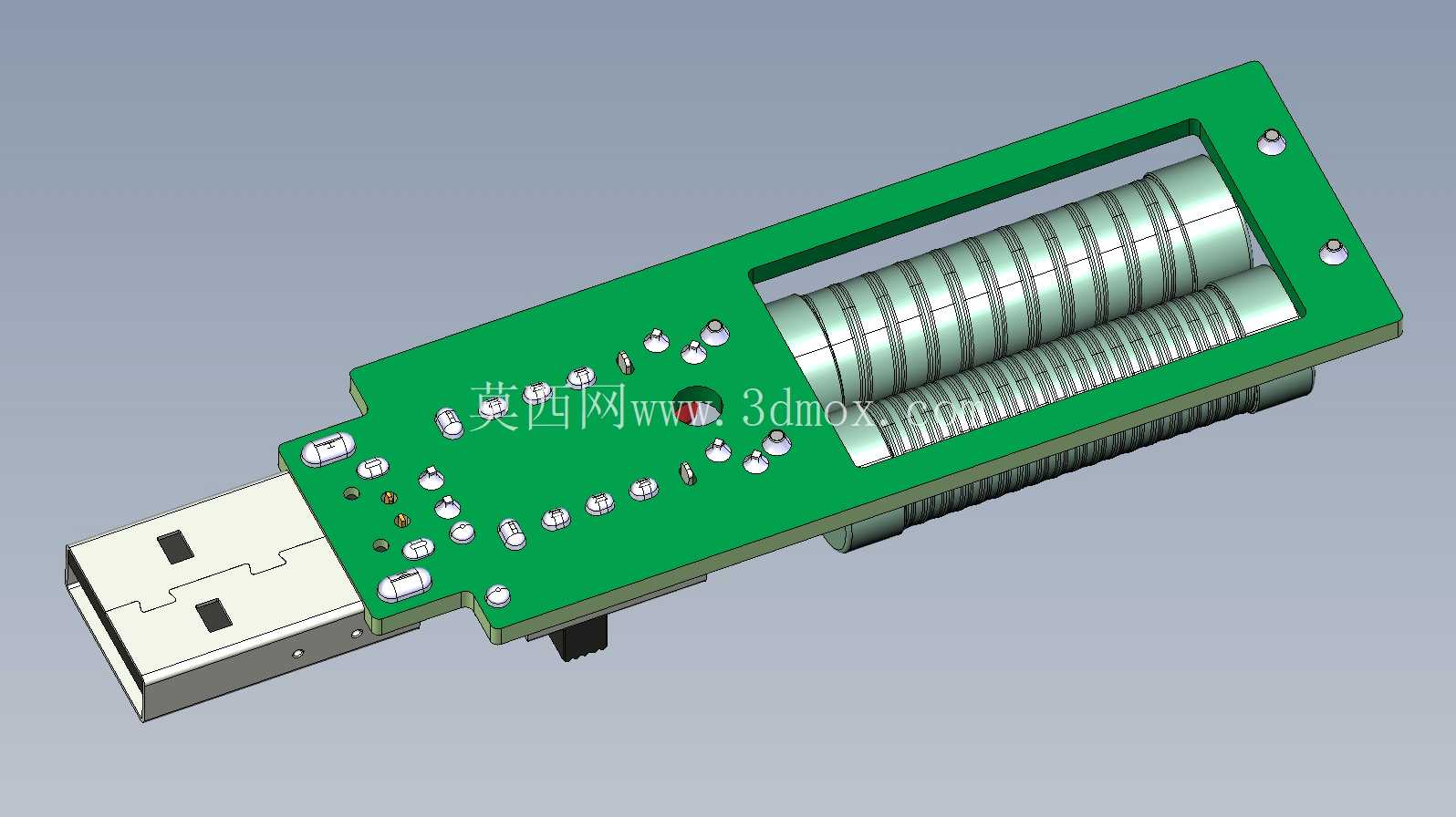

在消费电子电源调试、USB端口输出能力验证的日常工作场景里，这类可调放电负载是电子工程师手边离不开的实用工装，不需要接入复杂的电子负载仪，就能快速完成小功率USB端口的带载能力核验。这款负载板采用标准USB公头直插设计，不需要额外接线，直接插在待测试的USB母座上就能开展测试，整体板型沿USB公头延伸方向做窄型布局，宽度控制在标准USB接口占用空间范围内，不会遮挡相邻的USB端口，在多口USB充电器、集线器批量测试场景下，多块负载板可以同时插接使用，不会出现空间干涉。板载两档功率电阻搭配两个拨码开关实现三档电流切换，分别对应5V输出下的1A、2A、3A放电档位，开关采用侧拨式设计，拨动手感清晰，档位标识直接丝印在PCB板面上，测试过程中不需要对照说明书就能快速切换负载等级。四个红色LED指示灯对应不同的工作状态，当负载接入正常工作时对应档位的指示灯点亮，直观反馈当前回路导通状态，避免出现虚接导致的测试误判。PCB板面的走线做了加宽处理，大电流回路的铜箔厚度满足3A持续载流要求，电阻安装位置预留了足够的散热空间，两个功率电阻采用卧式安装，距离板面高度一致，既可以借助空气自然对流散热，也能适配后期加装的3D打印外壳，外壳安装孔位直接在PCB板上做了预留，不需要额外打孔就能完成组装。设计阶段的尺寸测绘完全参照实际量产USB公头的安装尺寸，公头金属部分的伸出长度、塑料基座的卡位尺寸都符合通用USB接口的配合公差，插入普通USB母座后不会出现松动、接触不良的问题，板上元件的最高高度控制在15mm以内，加装外壳后整体尺寸和普通U盘相当，便携性极强，适合外出上门调试、现场检修时随身携带使用。不同于集成度高的可编程电子负载，这款纯电阻式放电负载没有复杂的控制电路，故障率极低，长时间带载工作时性能稳定，不会出现电流漂移的问题，电阻的功率余量留足了1.5倍，持续3A放电时电阻表面温度控制在安全范围内，不会出现过热烧板的风险。在实际使用场景中，除了常规的USB充电器输出测试，还能用于充电宝容量核验、USB端口供电稳定性排查、小型USB供电设备的老化测试，不需要外接供电，完全从待测试端口取电，使用门槛极低。PCB板的边角做了圆角处理，没有尖锐的毛刺，手持操作时不会划伤手部，元件布局遵循电流流向排布，功率回路尽量缩短，减少线路损耗带来的测量误差，开关和指示灯都布置在板面的上半部分，插接状态下所有操作部件都朝向使用者，不需要翻转设备就能完成档位切换和状态查看。安装边界方面，这款负载板不需要额外固定，依靠USB公头的插接就能完成固定，在台架测试场景下如果需要长期固定，也可以通过板端预留的两个直径3mm的安装孔配合螺丝固定在测试工装上，孔位间距做了标准化设计，适配通用的工装安装条。电阻的引脚采用弯折后贴板焊接，既降低了整体高度，也增强了引脚的抗弯折能力，日常携带过程中不会因为磕碰导致电阻引脚脱焊。整体设计完全围绕实用化出发，没有多余的装饰性结构，所有板面空间都用来布置功能元件，在有限的尺寸内实现了三档可调放电的全部功能，兼顾了便携性和实用性，是电子测试场景下性价比极高的辅助工装。
