HOTA T6智能平衡充电器结构建模

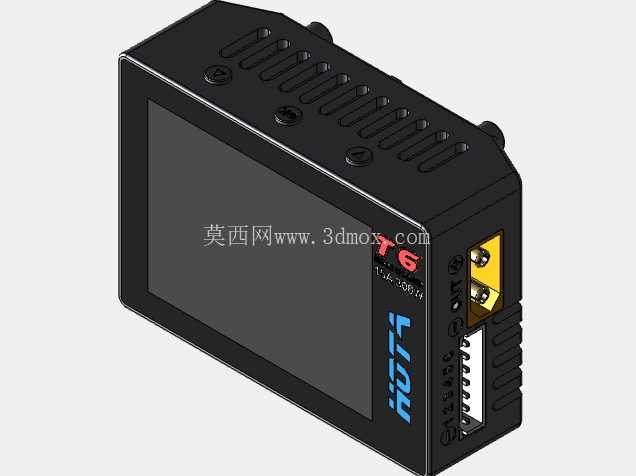

这款智能平衡充电器的三维建模，全程依托实物测绘完成，建模阶段优先采用毫米作为统一单位，通过卡尺实测关键装配尺寸、结合多角度照片缩放校准轮廓细节，确保模型与实物的形位公差控制在结构验证允许的范围内，可直接用于配套工装设计、产品展示动画制作以及周边配件的适配开发。

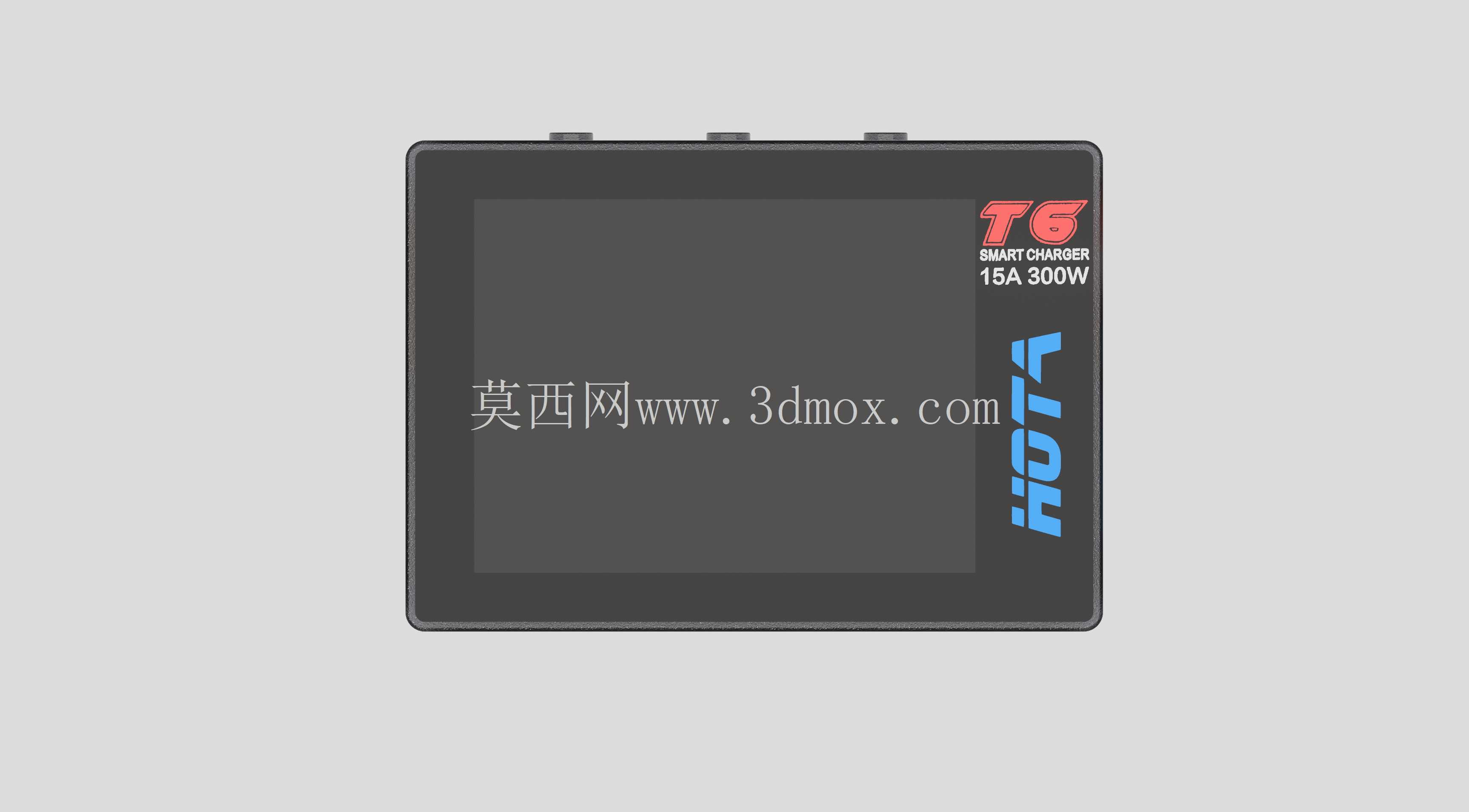

从实际应用场景来看，这类充电器主要服务于航模动力锂电池、小型储能电池组的充放电作业，覆盖从1S到6S的常规锂电规格，最大输出功率可达300W，单通道最大充电电流15A，能够满足竞速航模、穿越机、小型无人设备的快速补能需求，同时也可作为小型锂电测试平台的供电配套设备，在模型工作室、户外航模场地、小型电子实验室都有较高的使用频次。建模过程中，首先梳理了设备的功能分区逻辑：正面的触控显示屏区域做了下沉式边框设计，屏幕与外壳的配合间隙控制在0.2mm以内，既保证屏幕安装的定位精度，也预留了钢化膜粘贴的空间，避免日常使用中屏幕被硬物刮花。

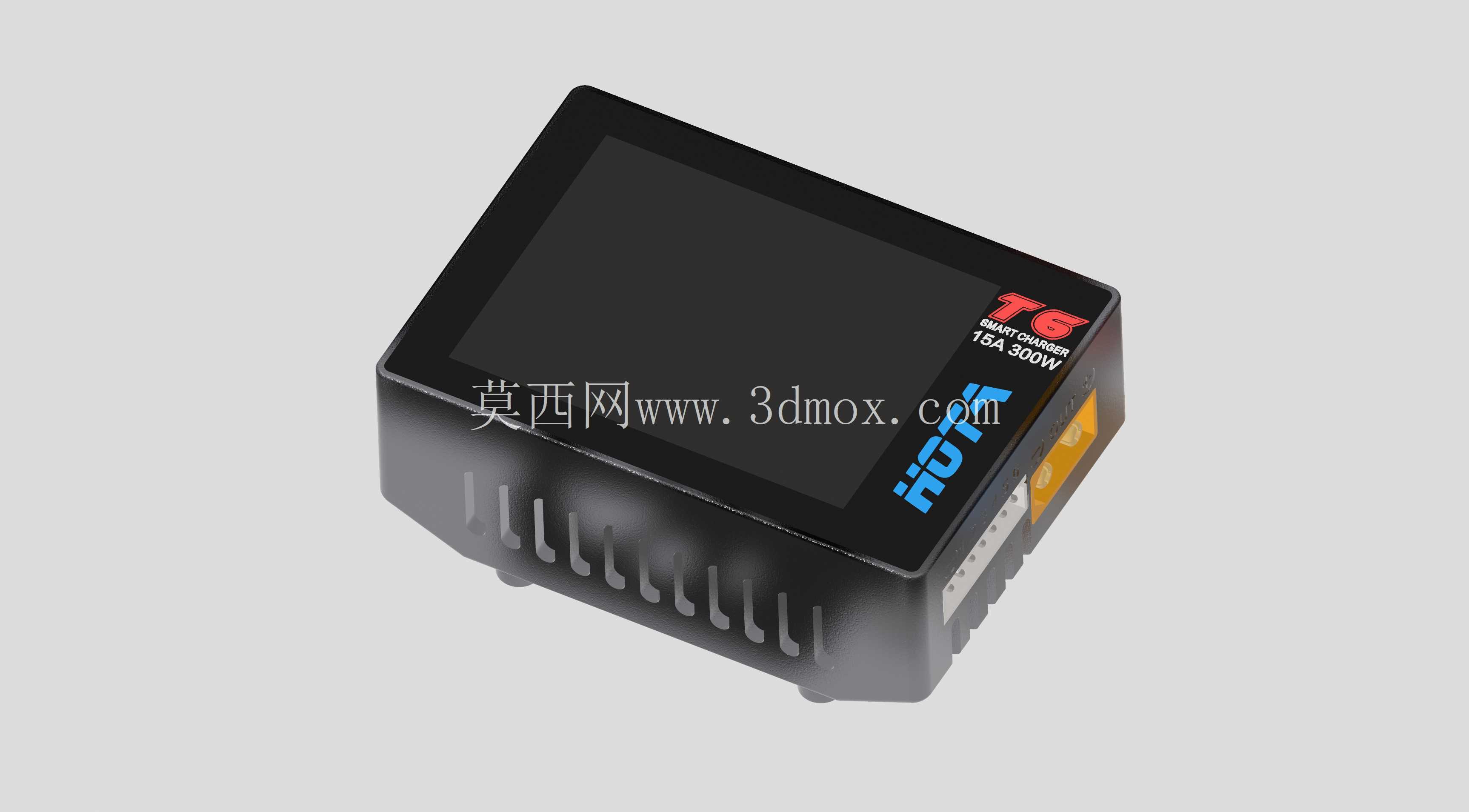

外壳的散热结构是建模时重点还原的部分，设备侧方的通风格栅采用等距斜切槽设计，单槽宽度1.2mm，槽间筋位厚度0.8mm，倾斜角度与内部散热风道走向完全匹配，能够在设备高功率运行时引导气流从进风口进入，流经内部功率板、变压器等发热元件后从另一侧格栅排出，建模时没有简化格栅的细节结构，确保后续做热仿真分析时可以直接导入模型计算风阻参数。设备顶部的标识区域做了凹凸纹理处理，品牌标识与参数标注的凸起高度0.15mm，既满足丝印定位的需求，也能提升外壳的质感。

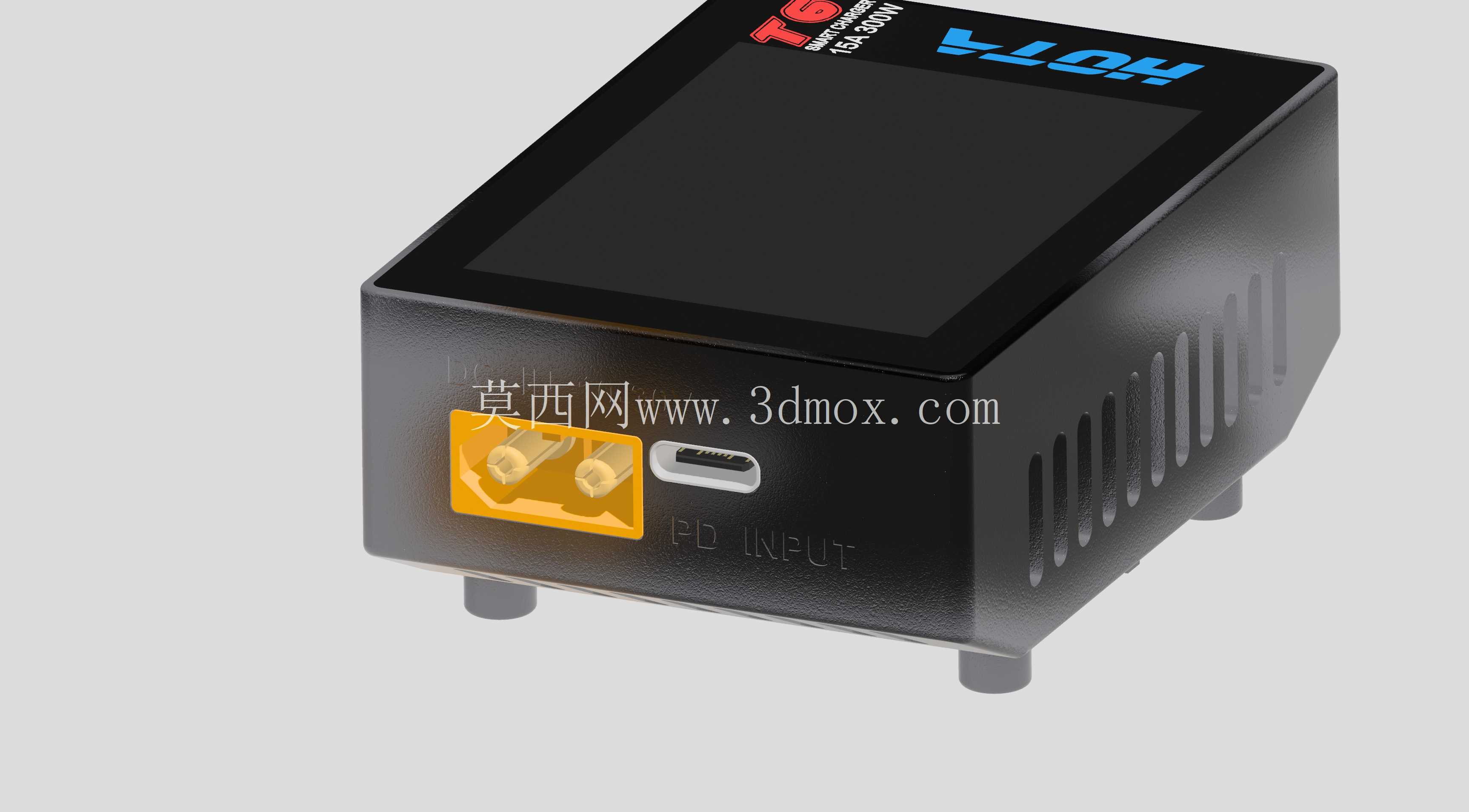

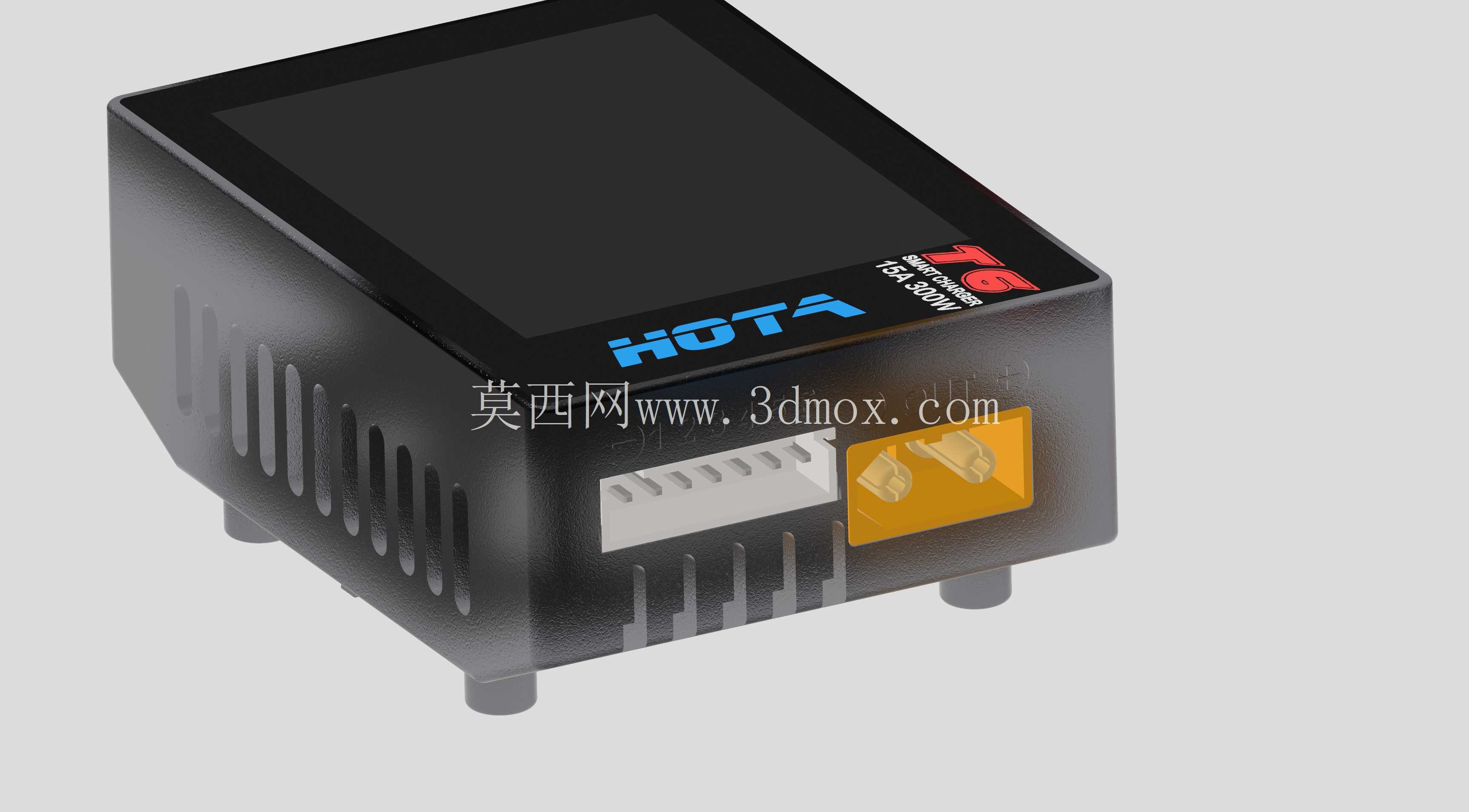

接口区域的建模严格按照实物接口的尺寸规范还原，侧面的XT60输出接口、平衡充接口、电源输入接口的安装孔位、插针间距都完全匹配实物连接器的尺寸标准，接口周边做了0.5mm的凸台防护结构，避免插拔插头时外力直接作用在接口焊盘上，提升接口的结构强度。设备底部的防滑垫安装槽深度0.6mm，尺寸与常见的条形防滑橡胶垫完全匹配，安装后设备放置在倾斜15度的工作台面不会出现滑移，满足户外作业时的放置稳定性要求。

建模过程中对外壳的壁厚做了统一校准，主体外壳壁厚2mm，加强筋位置厚度1.2mm，既保证外壳的抗冲击强度，也能控制整体产品重量，设备四个边角做了R3的圆角过渡，避免日常搬运时边角磕碰造成外壳开裂，同时也能减少装配时的锐边划伤风险。内部的安装柱位置完全对应实物PCB板的固定孔位，柱高预留了0.3mm的装配间隙，方便生产时的螺丝锁付，不会出现顶坏PCB板的问题。

从安装边界来看，这款充电器的整体外形尺寸控制在紧凑范围内，放置时占用的工作台面空间较小，建模时还原的整体轮廓尺寸与实物误差不超过0.5mm，可直接用于设计配套的收纳包、桌面固定支架、车载安装底座等周边配件，不需要再重复测绘尺寸。屏幕区域的可视角度做了结构上的优化，屏幕安装时带有5度的仰角，用户站立操作时不需要过度低头就能看清屏幕上的充放电参数，这个细节在建模时通过屏幕安装面的角度偏移准确还原，确保后续做人机工程验证时数据准确。

另外，设备侧面的功能按键做了与外壳齐平的设计，按键行程1mm，周边间隙0.15mm，既保证按键按压的手感，也能避免灰尘从按键缝隙进入设备内部，建模时还原了按键的导向筋结构，确保按键按压时不会出现卡滞问题。整体模型没有做过度的细节简化，所有影响装配、功能验证、外观展示的结构都完整保留，既可以用于产品的结构迭代验证，也能作为电商展示、教学演示的数字化模型使用，对于刚接触消费电子结构设计的工程师来说，也可以通过这个模型学习小功率电子设备的散热结构设计、接口防护设计、外壳壁厚控制的实际工程思路。
