集成式车载电池储能柜体结构设计方案

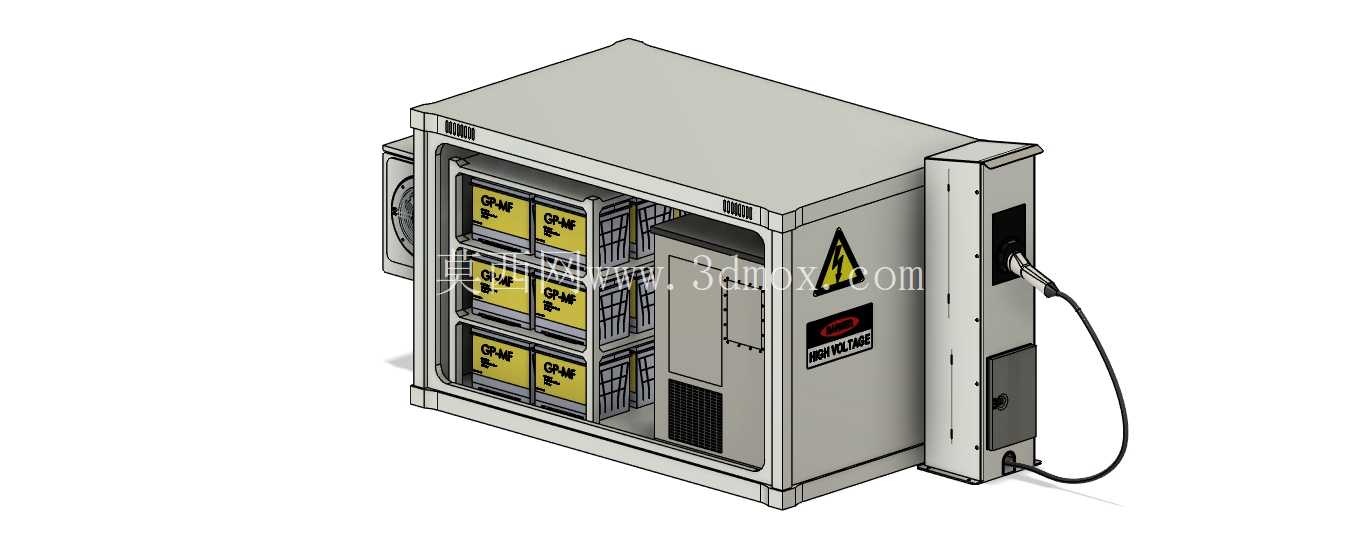

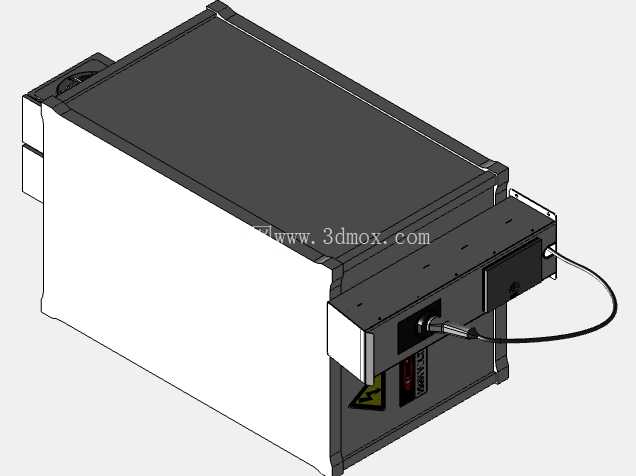

在分布式储能、移动补能、车载备用电源的实际应用场景中，这类集成式电池储能柜体需要兼顾紧凑布局、安全防护、运维便捷性多重需求，区别于固定式大型储能站的集装箱式结构，面向车载场景的BESS单元对空间利用率、结构强度、外接接口的防护等级都有更严苛的要求。从结构设计逻辑来看，整个柜体采用框架式承载结构，外部钣金壳体做折边加强处理，侧边预留的高压接线接口做了内嵌式防护设计，外接充电枪的插接位置做了导向倒角，避免车载颠簸工况下插接件出现偏磨松脱，接口旁的高压警示标识做了沉台印刷，不会因长期户外使用出现磨损脱落。柜体内部采用分层排布的电池座设计，每层可独立抽拉维护，电池模组与框架之间预留了均匀的散热流道，侧边集成的散热风机位置做了防尘网安装槽，兼顾通风散热与异物防护，高压配电单元单独布置在柜体侧腔，与电池模组区域做了金属隔板隔离，避免高压线路故障波及电池簇。从安装边界来看，这类车载储能柜体的底部预留了标准叉车孔与安装固定孔位，可直接适配车载底盘的安装梁间距，不需要额外做转接支架，柜体整体外形尺寸控制在常规车载货厢的容纳边界内，侧边的检修门采用铰链式快开结构，门锁做了防水防尘处理，可在户外无遮蔽场景下正常使用。设计过程中优先考虑了车载工况的抗振需求，电池座与框架之间预留了减震垫安装位，每个电池模组的固定点位都做了局部加强，避免长期颠簸导致模组连接片出现疲劳断裂，柜体顶部做了微坡排水结构，不会在表面积水造成锈蚀。内部走线全部采用线槽隔离，高压线路与低压通讯线路分槽布置，避免信号干扰，每个电池簇的采集线束都预留了足够的弯折余量，不会在抽拉维护时扯断线束。从实际使用角度出发，这类概念结构重点验证了车载场景下储能单元的集成可行性，框架部分的型材选型兼顾了轻量化与结构强度，在满足1.5倍额定载荷的抗振要求前提下，尽可能压缩了非功能结构的重量占比，电池座的定位结构采用快拆式设计，不需要专用工具即可完成单个模组的更换，大幅降低运维难度。柜体侧面的散热风道采用下进上出的流向设计，配合内部的温度导流板，可保证每层电池模组的温差控制在合理区间，避免局部过热影响电池循环寿命。高压接口区域做了防误触设计，只有当插接件完全到位后才会导通内部高压回路，检修门打开时会自动触发高压互锁，切断主回路输出，保障运维人员安全。整个柜体的外部没有突出的尖锐结构，所有边角都做了圆弧过渡处理，避免安装运维过程中出现磕碰损伤，表面处理采用户外级喷塑工艺，可适应盐雾、潮湿、高低温交替的复杂车载使用环境。
