CNC设备用5V100脉冲电子手轮结构

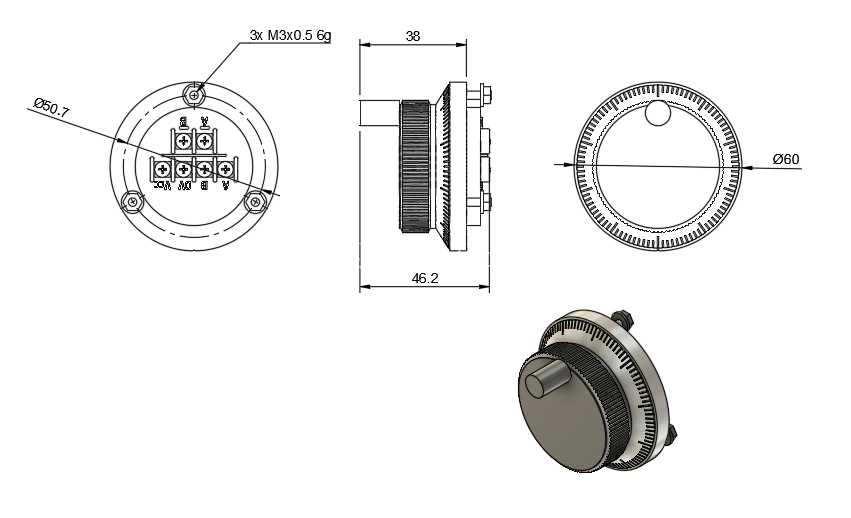

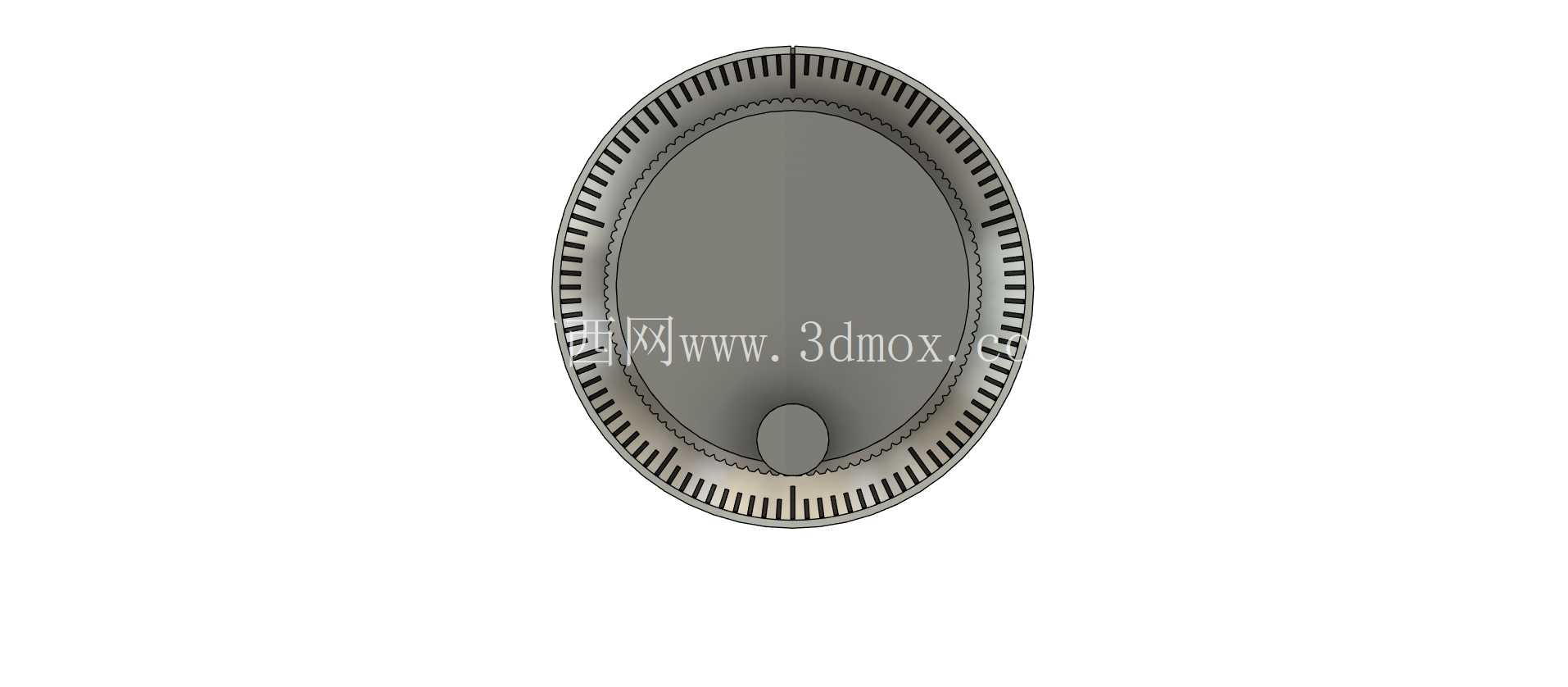

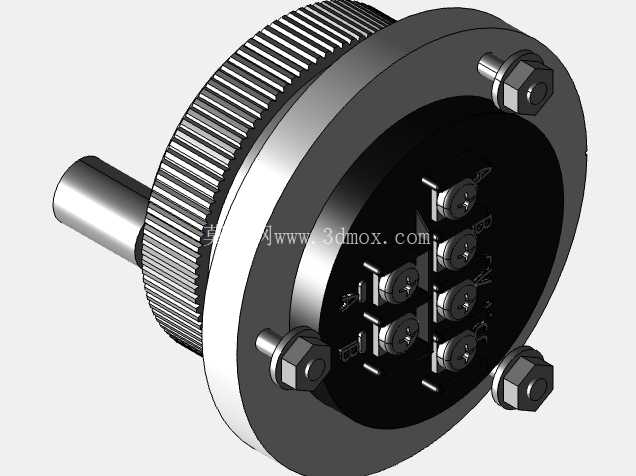

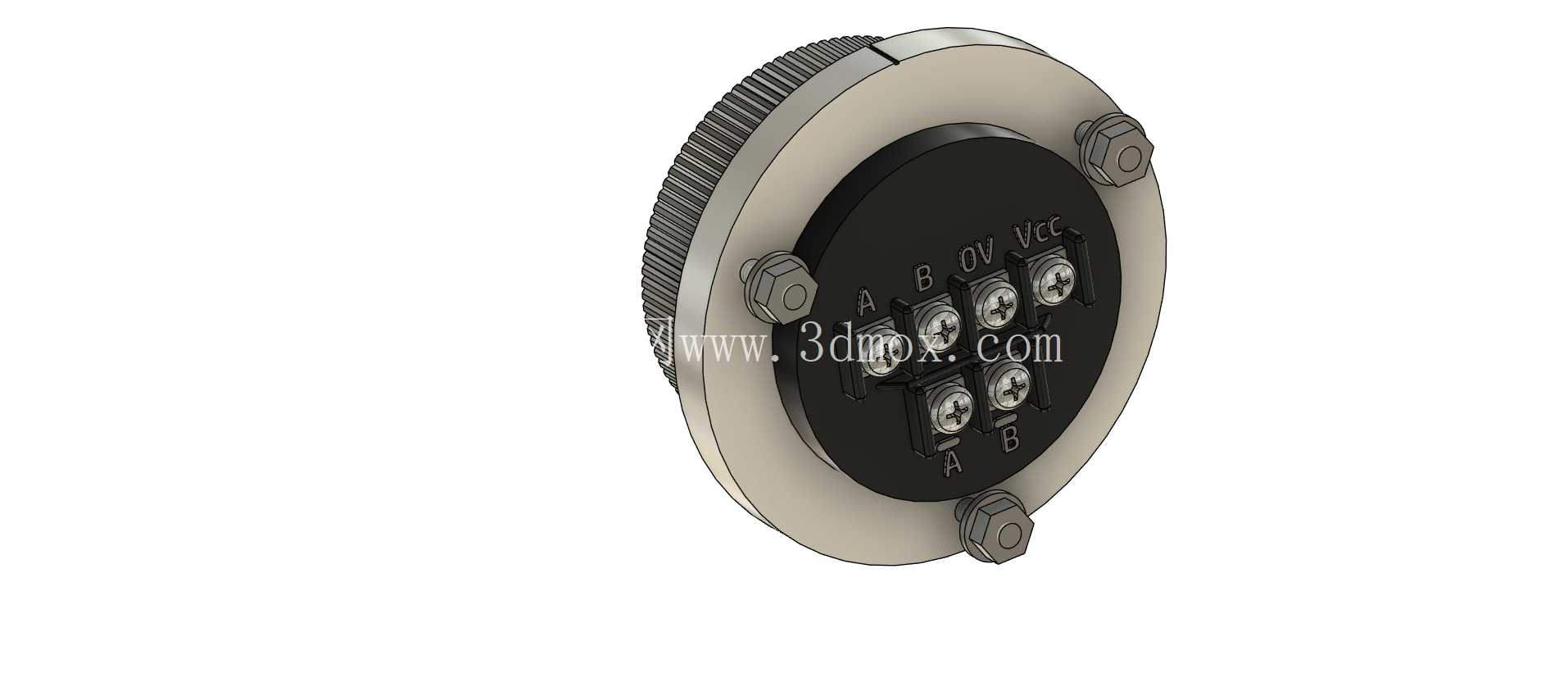

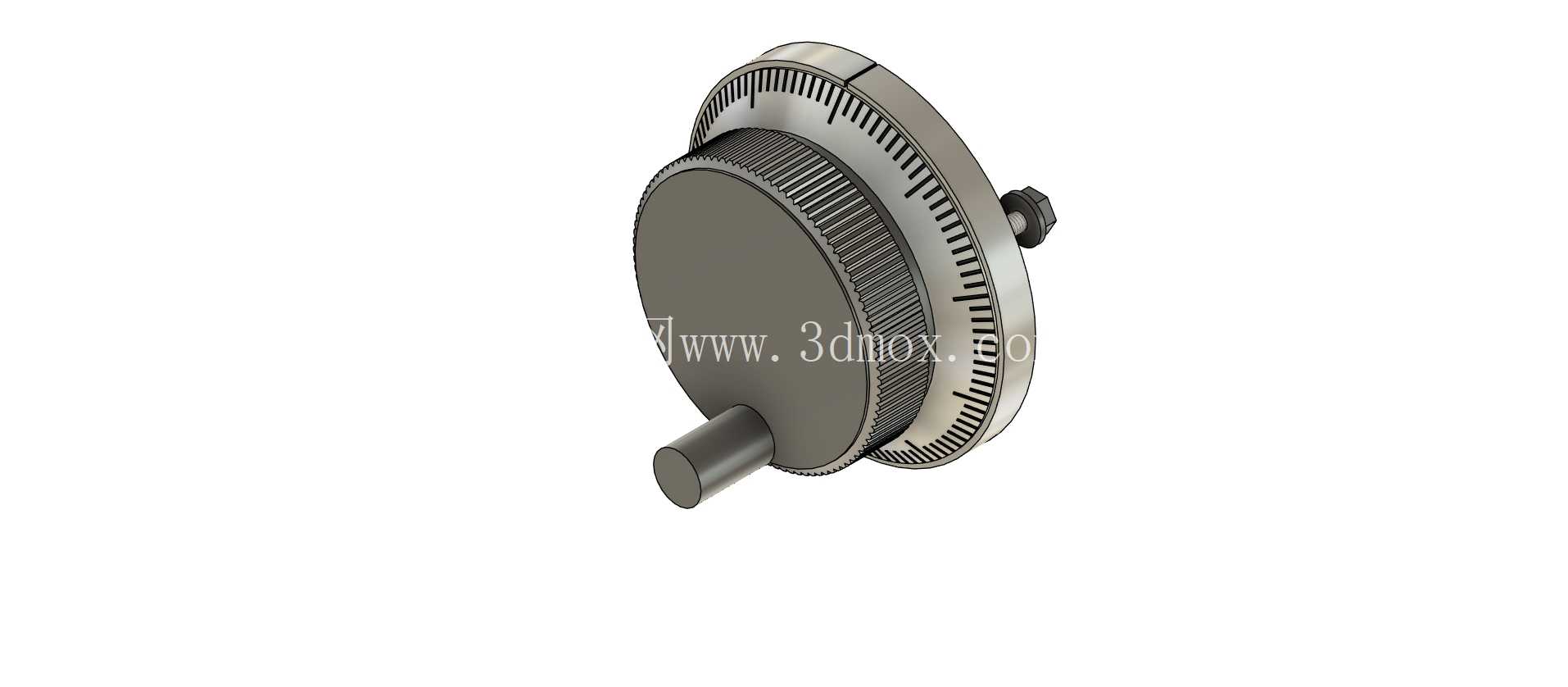

在数控加工设备的手动调试环节，这类脉冲手轮是操作人员与设备运动轴交互的核心部件，日常对刀、工件坐标系微调、低速进给试切的操作都离不开它，不管是立式加工中心、小型数控铣床还是改装的台式数控设备，只要需要手动触发轴的微量位移，都能见到这类部件的身影。不同于普通机械手轮靠机械传动带动丝杆转动，这款手轮靠内部的光电编码结构输出脉冲信号，每转动一格对应输出固定数量的脉冲，数控系统接收到脉冲信号后，会按照设定的脉冲当量驱动对应轴移动，常见的脉冲当量档位有0.001mm、0.01mm、0.1mm几档，操作人员可以根据调试精度需求快速切换，避免大距离移动时转动手轮效率过低，也能保证精调时的位移精度控制。从结构设计来看，这款手轮采用了圆盘式主体结构，外圈做了滚花纹理处理，实际握持转动的时候能提供足够的摩擦力，即便手上沾有少量切削液或者油污，也不会出现打滑的情况，转动的阻尼感做了均匀调校，每一格脉冲对应的转动卡位清晰，操作人员不需要盯着手轮刻度，靠手感就能判断转过的格数，快速估算对应的轴位移量。手轮侧面设置了轴选与倍率开关的安装位，不需要额外在设备面板上布置独立的开关组件，直接在手轮上就能完成目标轴选择、进给倍率切换的操作，调试的时候不用在操作面板和工件装夹区来回移动，能大幅缩短单件调试的辅助时间。安装边界上，这款手轮采用后部轴体插入式安装结构，安装轴的直径做了通用化适配，能匹配市面上多数数控设备的手轮安装孔位，安装时只需要将后部轴体插入设备面板的预留安装孔，从背部锁紧固定螺母即可完成机械安装，接线端预留了标准的接线引脚，对应5V供电、A/B相脉冲输出、轴选信号、倍率信号的接线点位，和常见的数控系统IO端口能直接匹配，不需要额外做信号转换模块。设计过程中重点考虑了现场使用的抗干扰需求，内部编码模块做了屏蔽处理，车间内的变频器、伺服驱动器产生的电磁干扰不会影响脉冲输出的准确性，避免出现手轮转了一格但系统多接收脉冲导致轴过冲的问题，外壳采用硬质工程塑料材质，日常使用中磕碰、掉落都不会出现壳体开裂的情况，转动部分的耐磨结构做了冗余设计，长期高频使用也不会出现卡位松动、阻尼不均的问题。实际使用场景中，这类手轮除了固定安装在设备操作面板上，也可以配套手持盒做成外挂式手轮，大型设备调试的时候操作人员可以站在工件旁，一边观察刀具和工件的相对位置一边转动手轮，不需要隔着设备面板远距离判断位置，能有效降低对刀过程中的撞刀风险。手轮的刻度圈做了环形均匀标注，整圈对应100个脉冲输出位，每一个刻度位对应1个脉冲，配合系统的倍率设置，转动整圈的位移量可以根据需求灵活调整，比如倍率设为0.01mm时，转动一整圈对应轴移动1mm，微调的时候很容易控制位移量，不会出现进给过量的问题。结构建模的时候，对滚花的纹理、转动卡位的结构、安装轴的配合公差都做了还原，装配关系上清晰呈现了外壳、编码盘、转动轴、侧边开关的配合位置，不管是做设备改造选型参考，还是做手轮相关的结构二次开发，都能直接参考模型的尺寸边界做适配设计，不需要反复测绘实物的安装尺寸，能缩短设计阶段的测绘时间。
