LGDB318650圆柱形锂离子电芯结构设计

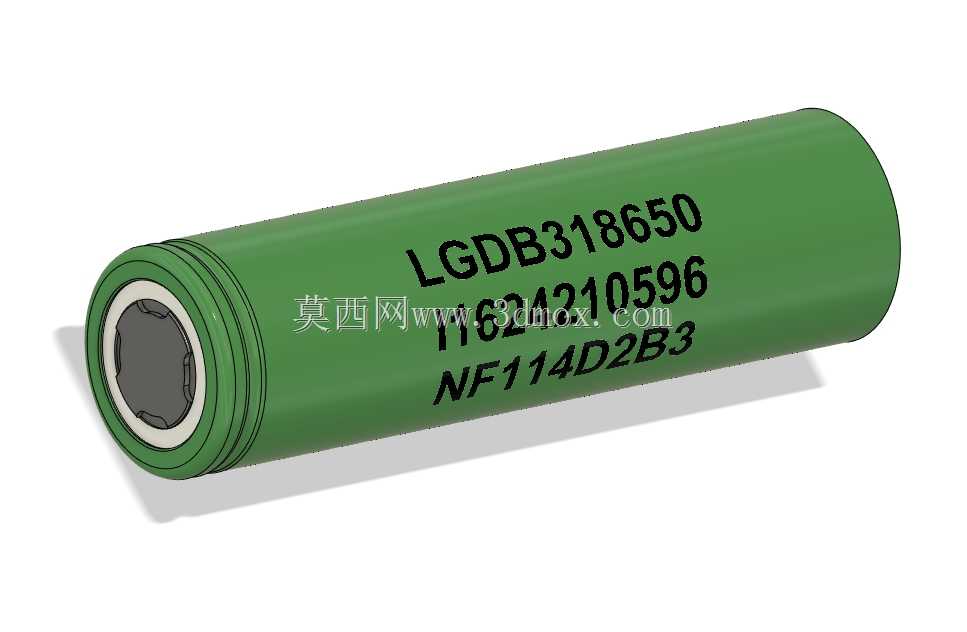

　　这款圆柱锂离子电芯的三维结构还原，完全围绕量产电芯的实际装配逻辑搭建，建模过程中优先考虑了消费电子、小型储能、便携动力类场景的选型适配需求。日常做手持检测设备、户外便携储能电源、小型电动工具的结构设计时，18650规格电芯是最常用的储能单元，很多新手工程师在做电池仓结构时容易忽略电芯的实际外形公差，要么预留间隙过大导致仓体晃动，要么间隙过小造成装配卡滞，这个模型严格还原了量产18650电芯的真实外形边界，包括正极帽的凸起高度、壳体滚槽的位置尺寸、负极端面的平面度特征，能直接用于电池仓的配合尺寸校验。从结构设计思路来看，建模时没有做过度简化，特意保留了壳体表面的喷码标识区域特征、正极绝缘垫圈的分层结构、壳体卷边的圆角细节，

　　这些细节在做整机结构的干涉检查时非常关键——比如很多工程师设计电池弹片时，只参考电芯的标称直径18mm、长度65mm，忽略正极帽周围的绝缘垫圈突出量，容易导致弹片接触时和金属壳体发生短路风险，模型里把这些容易被忽略的小尺寸特征都做了还原，能直接导入装配体做静态干涉检查。实际应用场景里，这类电芯除了常见的笔记本电池组、充电宝模组，还大量用于小型电动螺丝刀、手持云台、便携式检测仪器的内置供电单元，不同应用场景下对电芯的安装固定方式要求不同：做焊接固定的电池组时，需要参考电芯正负极端面的可焊接区域尺寸，模型里还原了正极帽的有效接触面积、负极端面的平整区域范围，能直接用于镍片焊接位置的排布设计；做弹片接触式的电池仓时，

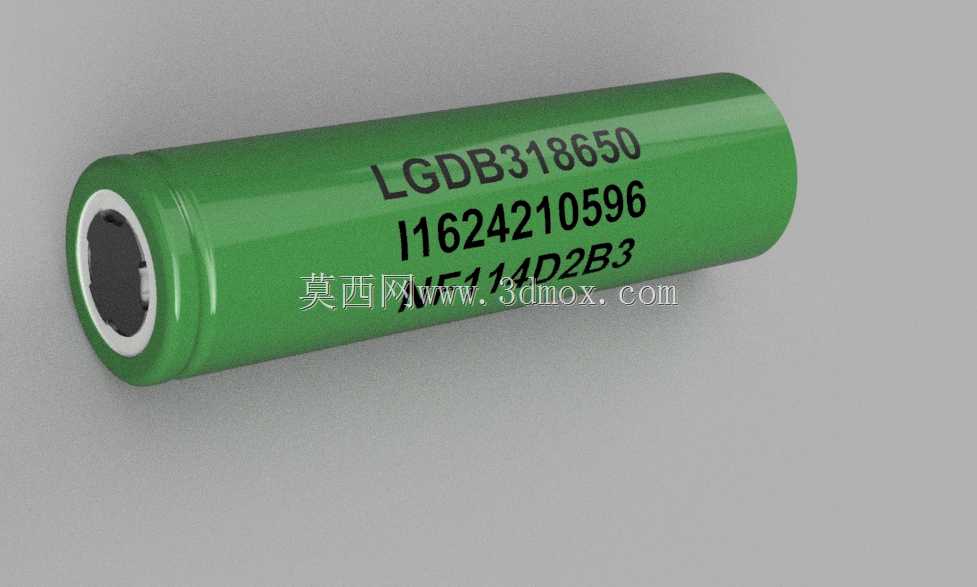

　　可以参考壳体的滚槽位置设计防反装结构，避免电芯装反造成电路烧毁。建模过程中特意区分了电芯的不同结构材质区域，金属外壳、正极绝缘层、密封端盖的分界面清晰，做结构仿真时可以直接赋予对应的材料属性，不需要再额外拆分零件。很多通用的标准电芯模型会把正极帽做的过于平整，实际量产的18650电芯正极帽是带泄压阀结构的微凸形态，这个模型还原了这个微凸的弧度特征，在做电池仓盖的间隙设计时，能更精准的预留安全距离，避免仓盖挤压到泄压阀造成安全隐患。另外电芯侧面的喷码区域做了浮雕式的特征还原，做产品渲染或者数字孪生展示时，不需要额外贴图就能呈现真实的电芯外观质感，适合用于产品说明书的配图、装配工艺演示的动画素材。做电池PACK结构设计时，还可以直接复用这个模型的基准轴、基准面特征，快速完成多串多并电池组的阵列排布，省去反复核对电芯外形尺寸的步骤，提升整体结构设计的效率。
