参数化可调蜂窝板结构设计方案

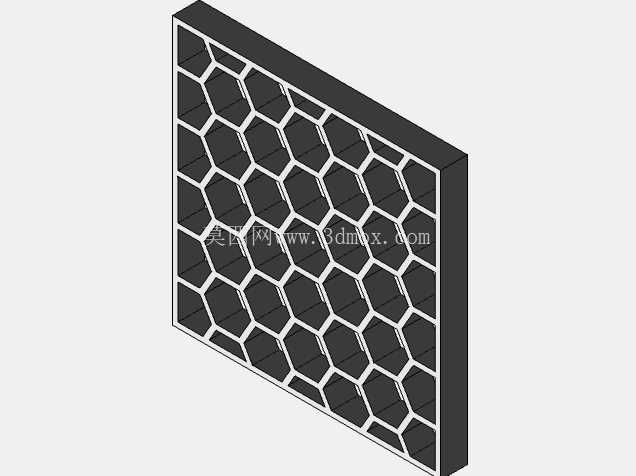

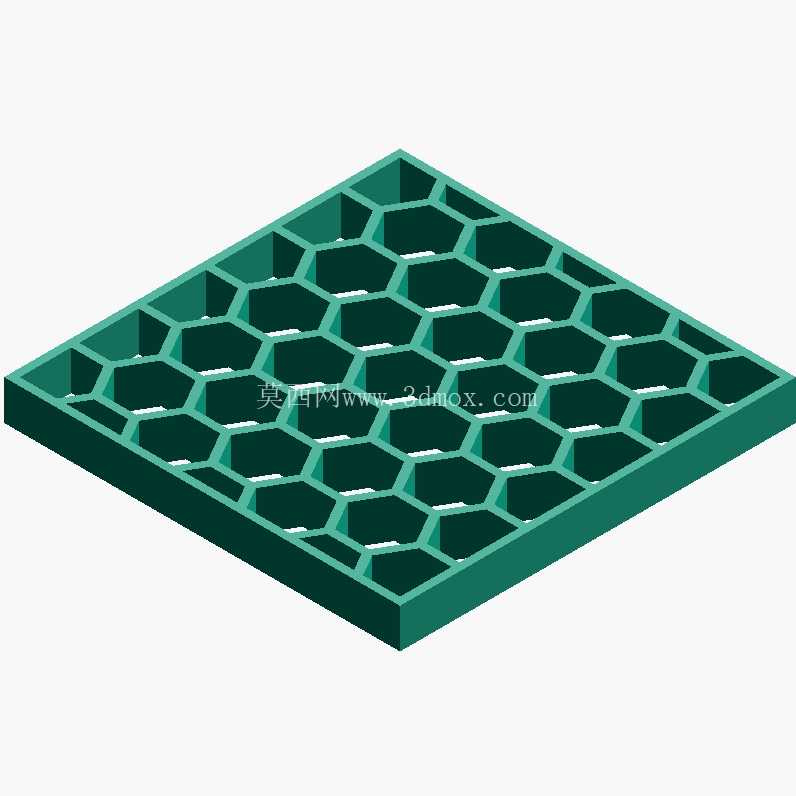

在汽车冲压模具的轻量化改造、工装夹具的台面填充、3D打印原型的内部支撑结构设计场景里，蜂窝板结构的应用占比正在逐年提升，这类结构凭借六边形网格的力学特性，能在大幅降低整体重量的同时，保留足够的抗弯折、抗压缩性能，相比实心板材可减少六成以上的材料消耗，在小批量定制生产、原型验证环节的成本控制优势十分明显。不同于传统固定尺寸的蜂窝板成品，这套参数化结构的设计逻辑从根源上解决了常规蜂窝件适配性差的问题，设计初期就摒弃了固定参数的建模思路，将蜂窝单元的对边宽度、蜂窝壁厚度、整体板材的长宽高边界、网格排布密度全部设置为可驱动的关联参数，结构设计从业者只需要根据实际安装空间的边界尺寸调整对应参数，就能直接生成匹配安装需求的完整蜂窝结构，不需要从零开始绘制六边形网格、修剪边界、做实体加厚，能节省大量重复建模的时间。从实际使用场景来看，这类参数化蜂窝结构可以直接用作汽车冲压模具的卸料板内嵌填充层，冲压作业过程中，蜂窝结构的均匀受力特性可以分散冲头传递的瞬时冲击力，避免实心卸料板长期受冲出现的局部变形问题，同时蜂窝内部的空腔还能预留冲压废料的滑落通道、冷却气路的布设空间，相比传统的格栅式填充结构，六边形网格的应力集中系数更低，在百万次级别的冲压循环下，结构开裂的风险能降低四成以上。在3D打印的工装治具制作场景中，这类结构可以直接作为打印件的内部填充，调整壁厚和单元尺寸就能匹配不同的承重需求，比如制作工位上的工件承托台时，把单元尺寸调小、壁厚增加，就能承受金属工件的放置冲击，而制作展示用的外观原型时，放大单元尺寸、减薄壁厚就能进一步降低打印耗材消耗，缩短打印周期。结构设计过程中，特意对蜂窝单元的边角做了微小的圆角过渡处理，避免CNC加工时刀具在六边形内角处出现进给停顿留下刀痕，也能消除3D打印过程中尖角位置的应力开裂隐患，整体板材的边缘做了等宽的实体包边设计，包边宽度可以根据安装时的螺丝固定位、焊接搭接需求调整参数，不需要额外在蜂窝结构上做拼接补强，安装时可以直接在包边上打孔锁附，或是和周边的框架结构做焊接固定，不会破坏内部蜂窝网格的受力完整性。很多结构工程师在自制蜂窝结构时经常遇到网格排布到边缘出现残缺六边形的问题，这套参数化逻辑在生成网格时会自动根据整体长宽边界做适配调整，边缘位置的六边形会自动裁剪为和边界齐平的形状，不会出现突出的尖角或是残缺的薄壁，保证整个板材的边缘受力均匀，不会因为局部结构缺陷出现受压时的边缘溃缩。在轻质结构的原型制作环节，这类蜂窝板可以直接作为设备的台面衬板、防护挡板的内部支撑，比如小型自动化设备的操作台面，表层覆盖薄钢板，内部填充参数化调整好的蜂窝结构，整体重量比纯钢板台面轻七成以上，同时台面的抗形变能力完全满足日常工件放置、装配作业的需求，设备搬运、移位时的难度也会大幅降低。做材料效率实验时，只需要调整单元尺寸和壁厚参数，就能快速生成不同密度、不同承重能力的蜂窝板试样，不需要反复修改建模步骤，就能快速完成多组试样的三维模型输出，匹配不同的实验测试需求。整个结构的几何形状完全由参数驱动，不需要手动编辑单个网格的形状，调整参数后整个结构的所有几何特征会自动更新，所有蜂窝壁的厚度保持均匀一致，不管是用于CNC铣削加工还是3D打印，都能保证加工过程中刀具路径或是打印路径的连续性，不会出现局部壁厚突变导致的加工过切、打印填充不足的问题。在汽车冲压模具的具体应用中，这类蜂窝填充结构还能降低模具整体的合模重量，减少压力机的负载损耗，长期生产过程中能降低设备的能耗，同时蜂窝结构的阻尼特性还能吸收冲压过程中的部分振动，降低冲压作业的噪音，改善车间的作业环境。安装边界的适配是这类结构设计时的核心考量点，参数调整时可以直接输入安装位的长宽高尺寸，系统会自动计算最优的网格排布数量，保证内部蜂窝单元的排布均匀，不会出现局部网格过密或是过疏的情况，包边的宽度、安装孔的位置也可以根据实际安装需求做关联调整，生成的模型可以直接用于加工生产，不需要二次修整。
