汽车排气系统D56不锈钢快装卡箍结构

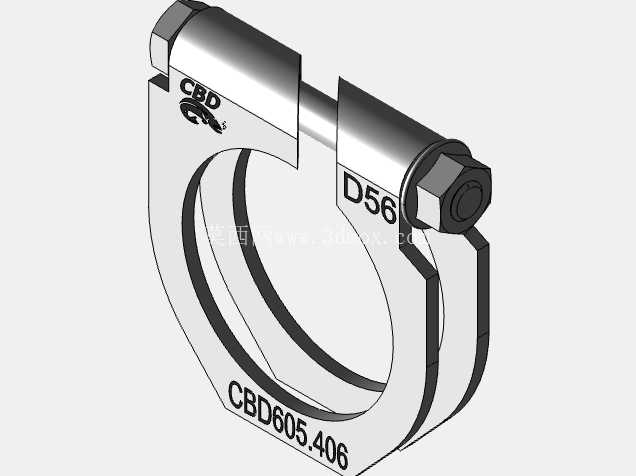

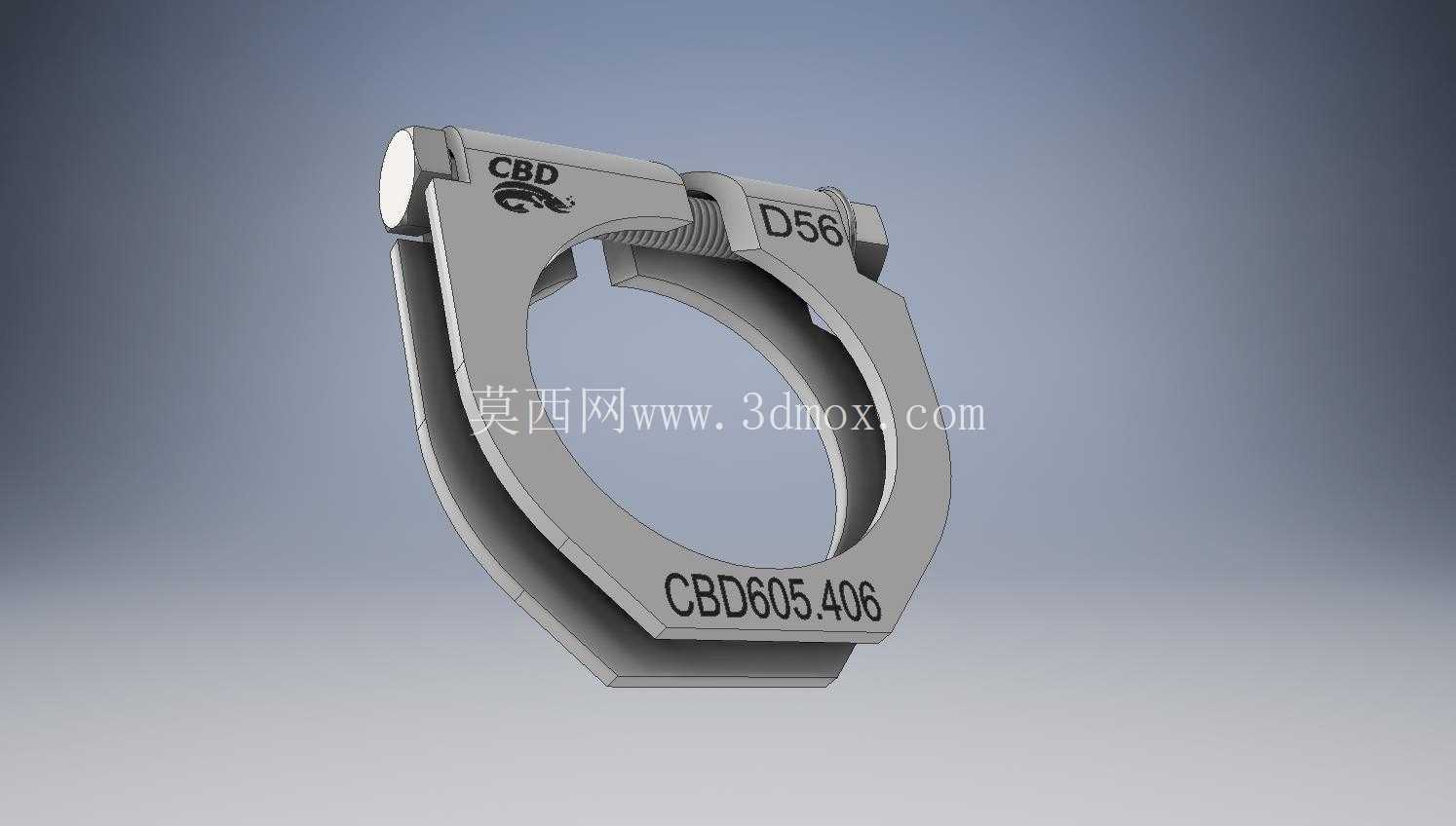

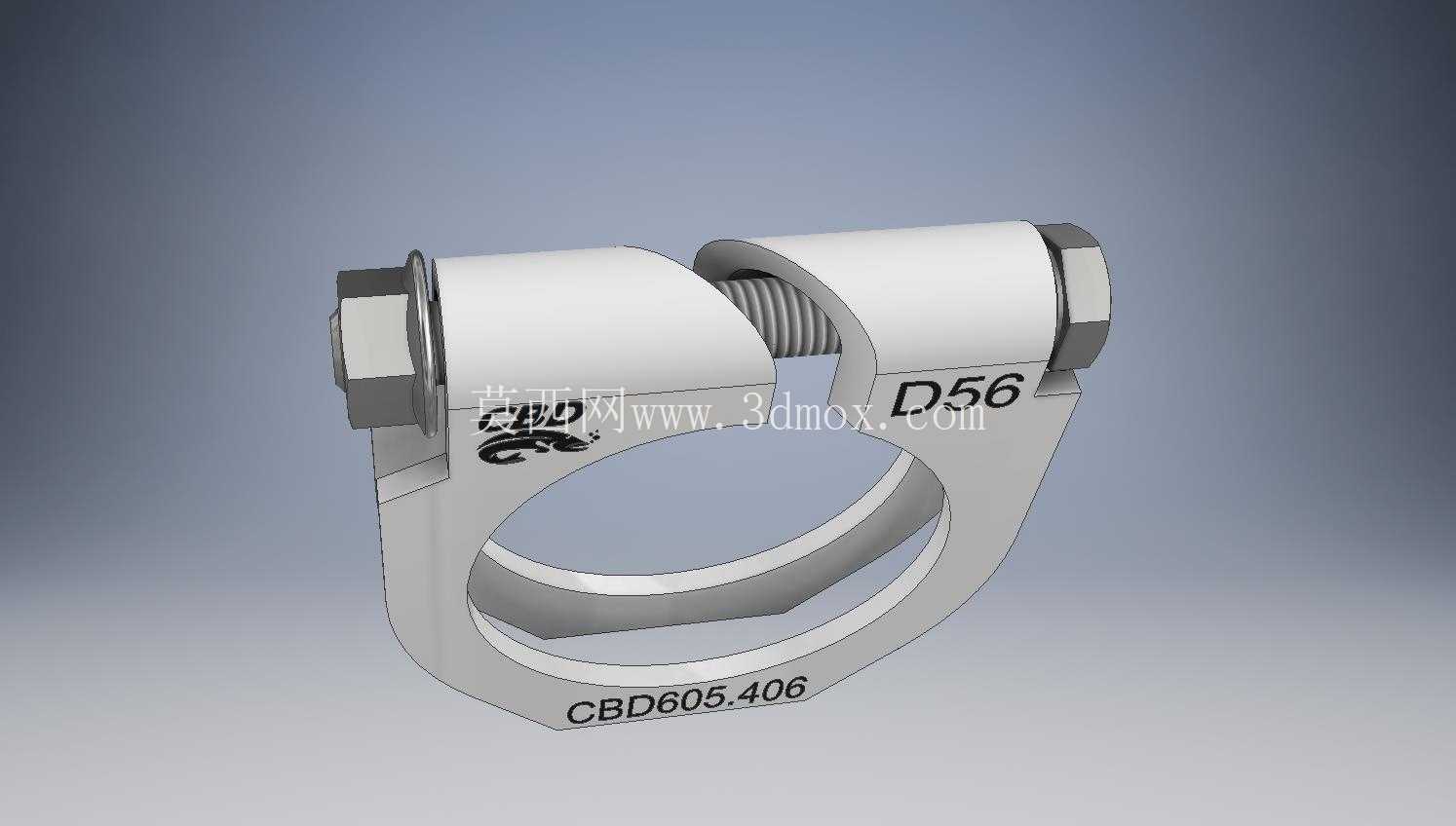

做汽车排气系统配套结构设计快十年，经手的紧固类零件少说也有上百款，这款D56规格的不锈钢卡箍，是针对排气系统管路对接场景做的快装式紧固结构，和普通的喉箍、法兰螺栓紧固结构逻辑完全不同。先从实际应用场景说，这套卡箍主要用在乘用车排气系统中段与尾段、三元催化器出口与管路对接的位置，排气系统工作时本身会随发动机运转产生持续振动，同时管路表面温度长期处于300-600摄氏度区间，普通的橡胶密封加螺栓紧固结构，要么在高温下密封件快速老化漏气，要么在长期振动下螺栓出现松脱，后期维保拆装也需要多工具配合，在底盘狭小空间里操作难度很高。这款卡箍采用单侧铰接、单侧快锁的结构设计，主体采用冲压成型的不锈钢板材弯折而成，铰接端做了卷边销轴结构，不需要额外的螺栓组件就能实现开合动作，锁止端做了带齿的调节结构，可以根据对接管路的实际外径公差做小范围的锁紧量调整，适配外径公差在±1mm范围内的金属管路对接。从设计思路上看，整个卡箍的环形抱紧面做了微弧处理，和对接管路的外翻边结构匹配，当卡箍锁止时，环形内侧的两个凸台会分别卡在两根对接管路的外翻边后侧，抱紧力均匀分布在整个环形接触面上，不会像普通喉箍那样出现局部应力集中导致的管路变形，也不会因为长期振动出现锁紧力衰减。尺寸边界上，这款卡箍适配公称直径56mm的排气金属管路，闭合状态下的最大外轮廓直径为72mm，轴向宽度为28mm，铰接端销轴的突出高度为6mm，锁止端调节结构的最大突出高度为12mm，安装时不需要在管路周边预留过大的操作空间，只需要在锁止端预留15mm的扳手操作空间即可完成锁紧与松开动作，非常适合底盘排气系统周边布局紧凑的车型使用。实际装车验证阶段，这款卡箍的锁紧力可以达到2.3kN，在100小时高低温循环振动测试中，锁紧力衰减率不超过8%，完全满足排气系统的长期使用要求，而且拆装不需要专用工具，用普通的一字螺丝刀或者开口扳手就能完成锁止与解锁，后期维保更换三元催化或者排气尾段的时候，不需要切割管路或者拆卸周边的底盘护板，操作效率比传统法兰螺栓结构提升60%以上。结构细节上，卡箍的所有冲压边缘都做了R2的圆角处理，避免安装过程中划伤操作人员的手套或者手部，也不会在长期振动中割伤周边的线束或者橡胶衬套，锁止齿的齿距为1.5mm，每调整一个齿位，抱紧直径变化0.3mm，可以适配不同壁厚的排气钢管对接，不管是1.5mm壁厚的铁素体不锈钢管，还是2mm壁厚的镀铝钢管，都能实现可靠抱紧。和市面上常见的强力卡箍不同，这款结构没有采用焊接式的锁座，所有结构都是通过板材冲压、弯折、卷边成型，没有额外的焊接工序，生产过程中的变形量更容易控制，批量生产的尺寸一致性更好，单件重量只有128g，比同规格的法兰双螺栓紧固结构轻40%左右，符合整车轻量化的设计趋势。在建模过程中，需要重点关注铰接端的卷边同轴度，以及锁止齿的啮合间隙，卷边部分的销轴配合间隙控制在0.2mm以内，既保证开合动作顺畅，又不会出现过大的旷量导致锁止后卡箍偏斜，锁止齿的啮合深度不小于1.2mm，避免在振动过程中出现跳齿松脱的问题，环形抱紧面的圆度公差控制在0.3mm以内，保证和管路外翻边的接触面积不低于90%，避免局部接触应力过大导致的密封失效。
