米沃奇M18电池连接端子结构设计

在手持电动工具的动力传输链路里，电池连接器是直接决定供电稳定性、插拔寿命的核心接触部件，这款适配Milwaukee M18规格锂电池的四引脚连接端子，是目前市面18V平台锂电工具、DIY改装外接供电场景里应用极广的接口结构。从实际装机场景来看，这类端子既要承担电池包与工具主机之间的大电流传输任务，也要适配不同改装场景下的外接供电需求——不少玩家会用这类端子自制M18规格的外挂电池包、桌面供电转接座，甚至给改装的小型电动设备做动力接口，这就要求端子的接触电阻足够低、插拔定位足够精准，避免大电流工况下出现发热、打火、接触不良的问题。

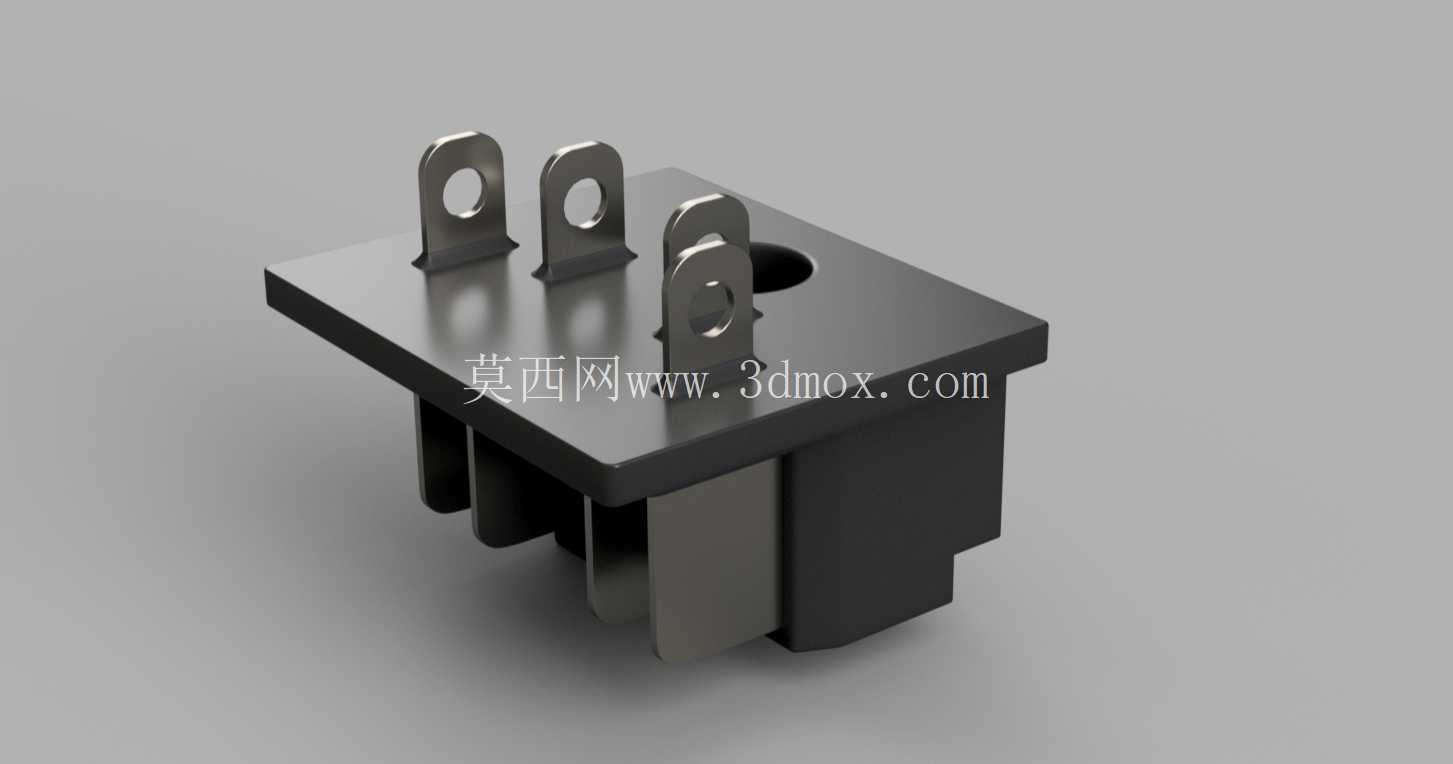

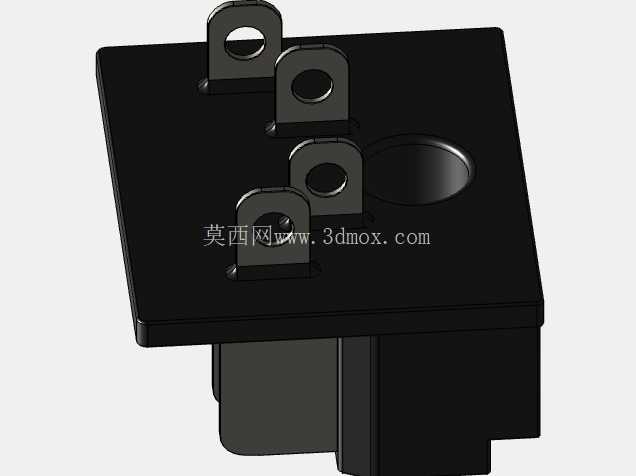

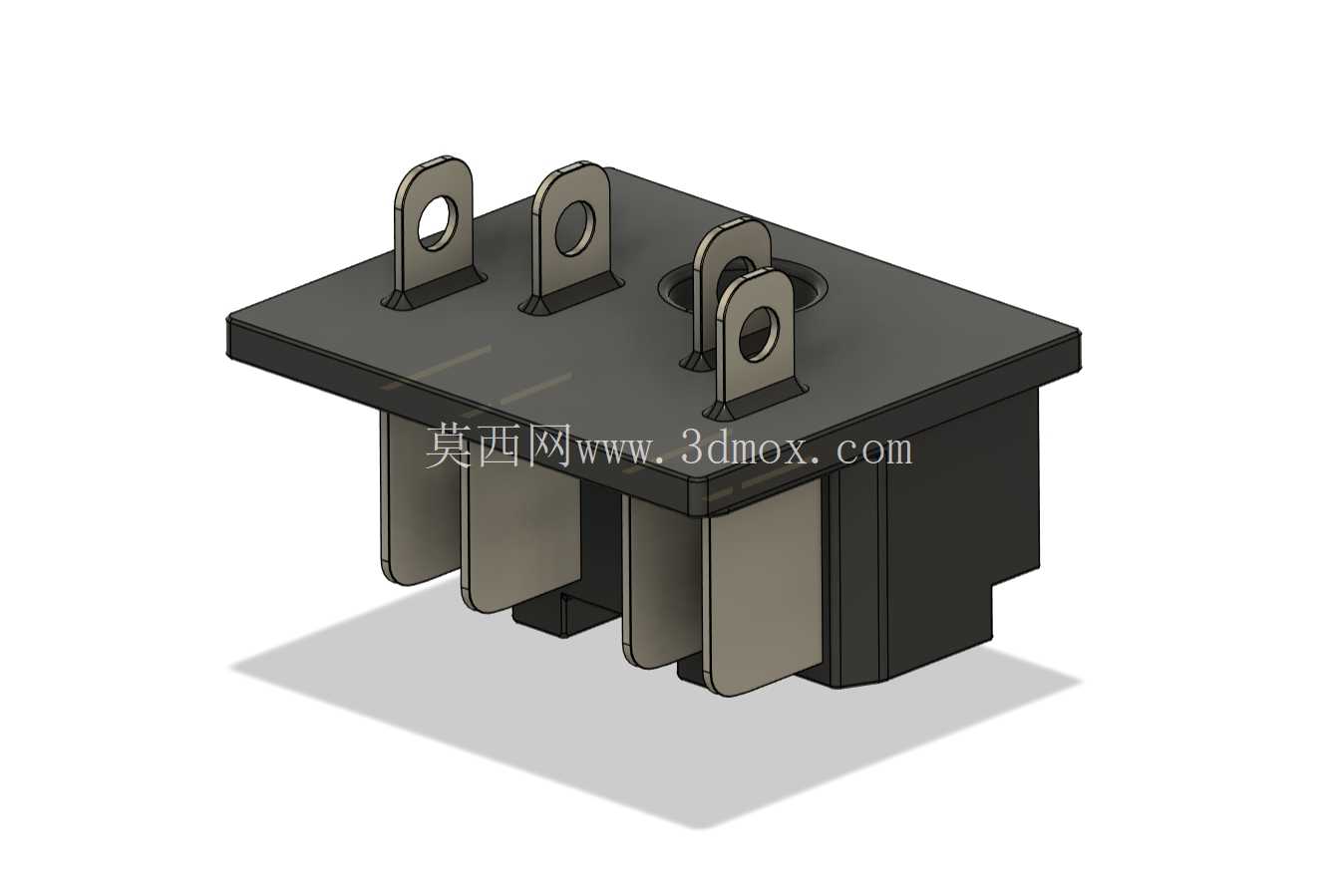

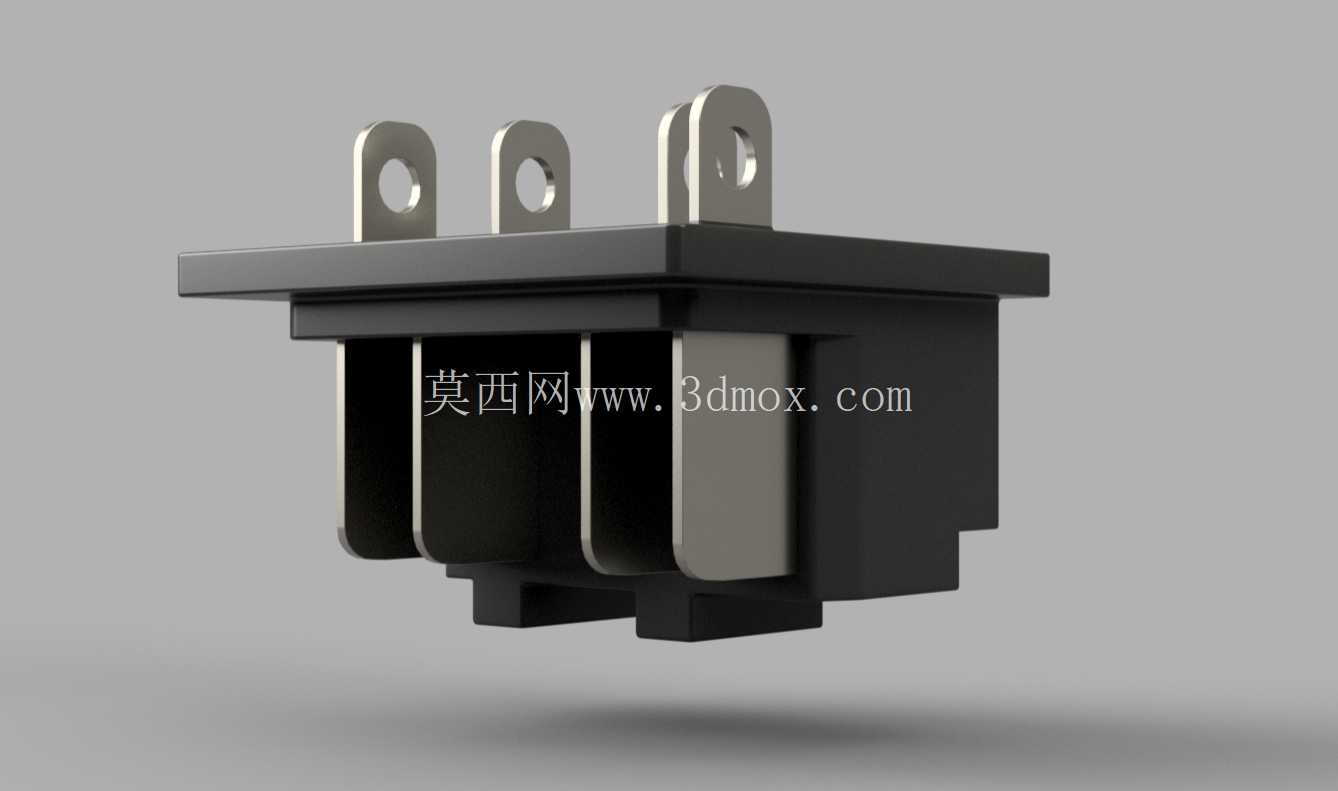

从结构设计逻辑来看，这款端子采用分体式组合结构，上方的绝缘基座采用耐温工程塑料材质，四个带安装孔的固定耳直接集成在基座顶面，安装时可以通过螺丝直接将整个连接器固定在工具壳体或者电池包的安装位上，不需要额外设计压装卡扣，安装容错率更高，也方便后期维护更换。基座上的四个引脚分为两组，两个较宽的主功率引脚负责大电流传输，另外两个引脚负责信号识别与温度检测，对应M18电池包的通讯触点，引脚的金属部分采用镀锡铜质冲压件，接触端做了圆弧导向设计，插拔时可以自动导正位置，不会出现插歪顶弯引脚的问题，金属插片的根部做了加宽处理，既可以提升载流能力，也能增强插片的结构强度，避免多次插拔后出现插片歪斜、松动的问题。

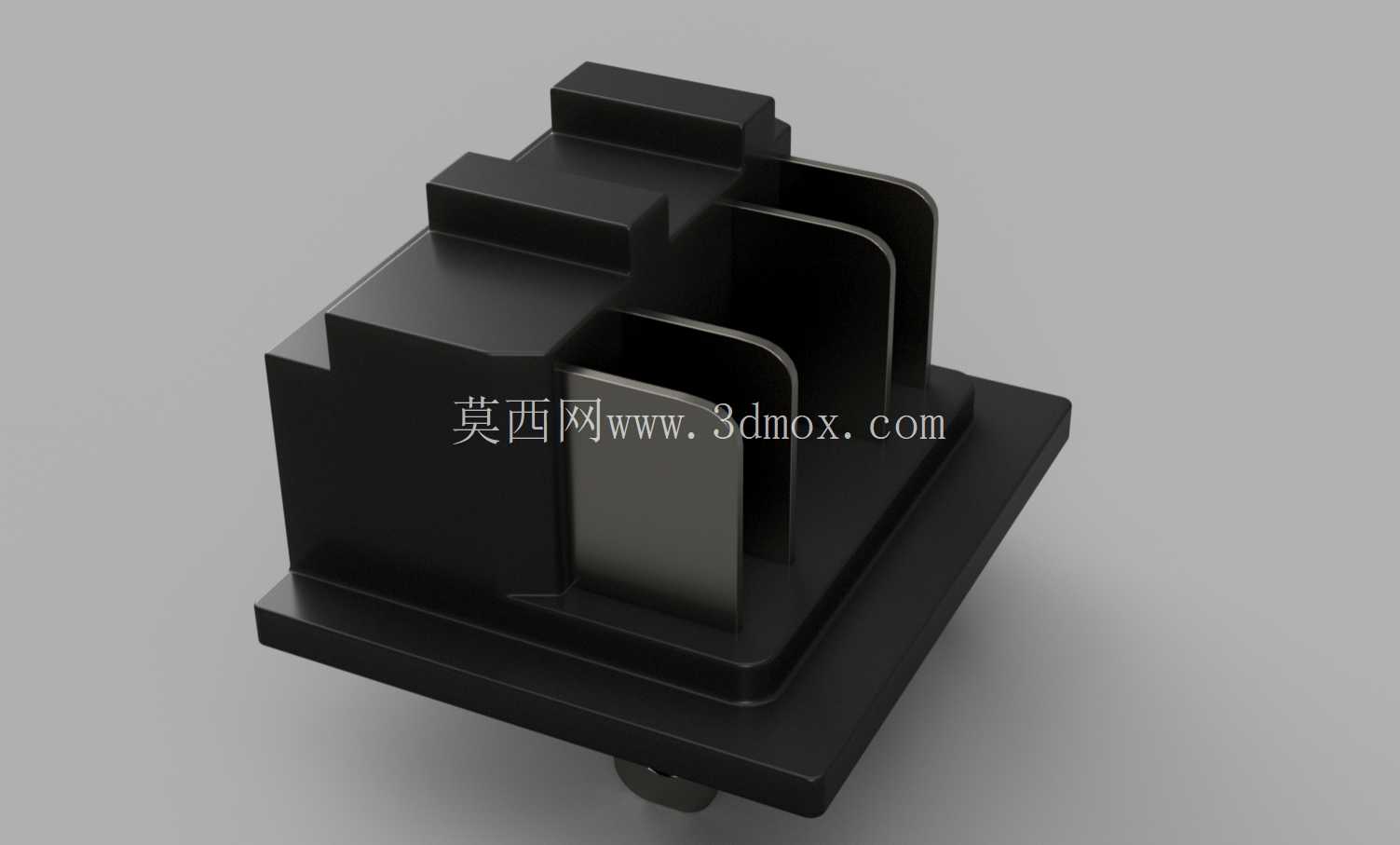

从安装边界尺寸来看，整个连接器的基座为矩形结构，顶面四个固定耳的孔位间距完全匹配原装M18电池包的安装孔位，替换原装件时不需要对安装位做二次修改，基座下方的插片伸出长度刚好对应电池包内部的接触腔深度，插装到位后金属插片的接触区域完全被绝缘基座包裹，不会出现外露带电的风险。基座中间预留的圆形定位孔，对应电池包上的定位凸台，安装时可以先通过定位孔预固定位置，再锁付固定螺丝，大幅降低装配时的对位难度。绝缘基座的侧壁做了加厚处理，在频繁插拔的受力位置做了加强筋结构，避免长期使用后基座出现开裂、变形的问题。

在实际建模还原过程中，这类接插件的尺寸精度直接决定了模型的实用价值，尤其是引脚的间距、插片的厚度、固定孔的位置度，都需要和实物完全匹配，否则3D打印制作的安装位会出现装不上、接触不良的问题。建模时需要优先保证安装接口的尺寸公差，金属插片和绝缘基座的配合间隙控制在0.1mm以内，既可以保证插片和基座的结合强度，也不会出现组装时插片压不进去的问题。对于DIY改装场景的使用者来说，这个模型可以直接用来设计定制电池包的外壳、外接供电的转接座，不需要反复测量实物尺寸，大幅缩短改装设计的周期；对于结构设计从业者来说，这类成熟的商用接插件结构，也可以作为大电流供电接口设计的参考，借鉴其引脚布局、安装固定、导向定位的设计思路，应用到其他需要频繁插拔的供电连接场景中。

不同于精密的板对板连接器，这类动力类电池端子的设计核心是可靠性优先，不需要追求极小的接触间距，反而要留足足够的爬电距离，避免潮湿、多尘工况下出现极间短路的问题，这款端子的两个主功率引脚之间的间距足够大，绝缘基座在引脚之间做了凸起的隔离筋，进一步提升了绝缘性能，即使在工地、车间这类多尘、潮湿的使用场景下，也能保证供电的稳定性。金属插片的接触部分采用弹性接触结构，和电池包内的弹片接触时可以保持足够的接触压力，降低接触电阻，避免大电流放电时出现过热的问题，长期使用后即使弹片出现轻微的弹性衰减，也能保证可靠接触。
