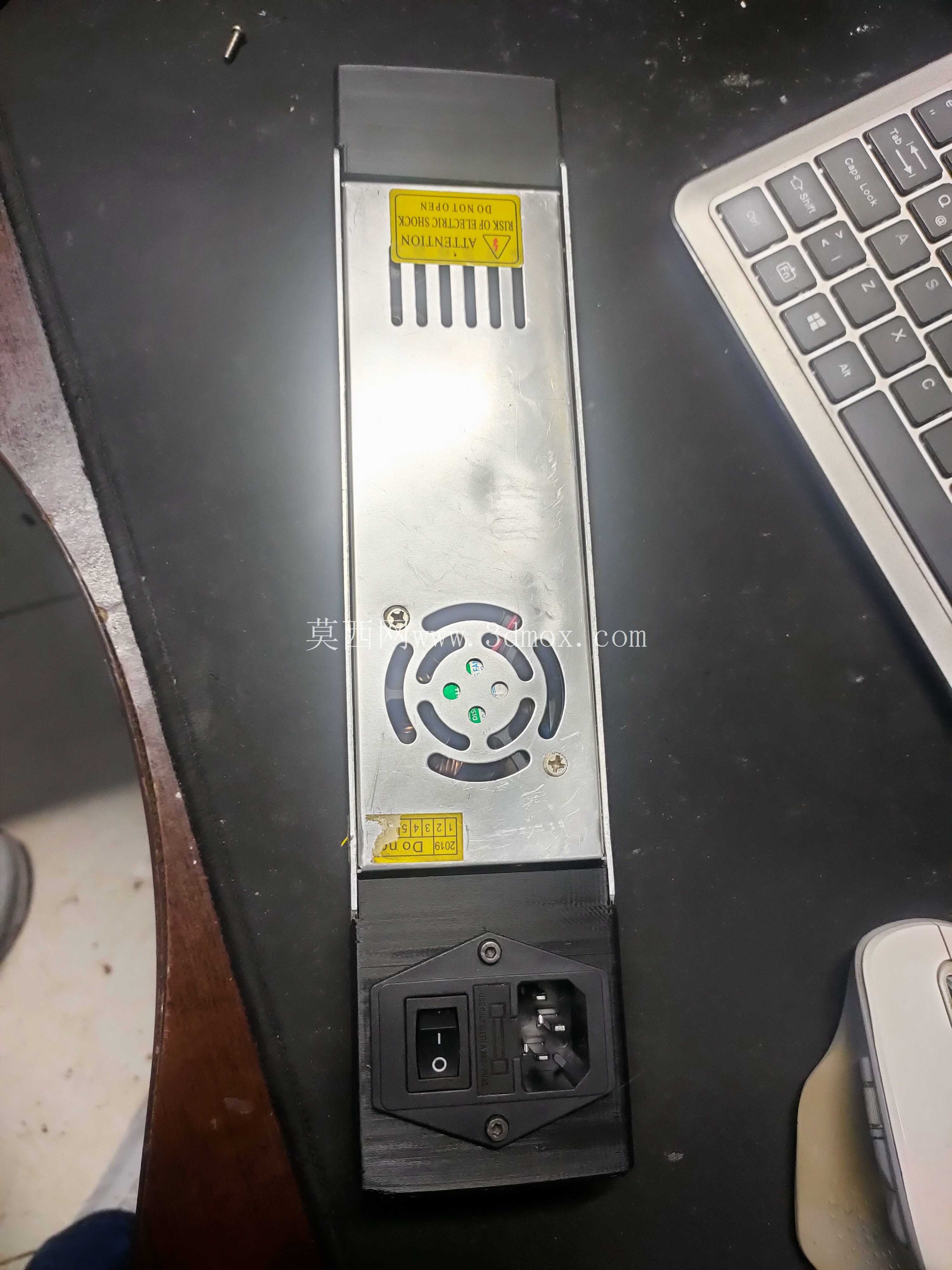

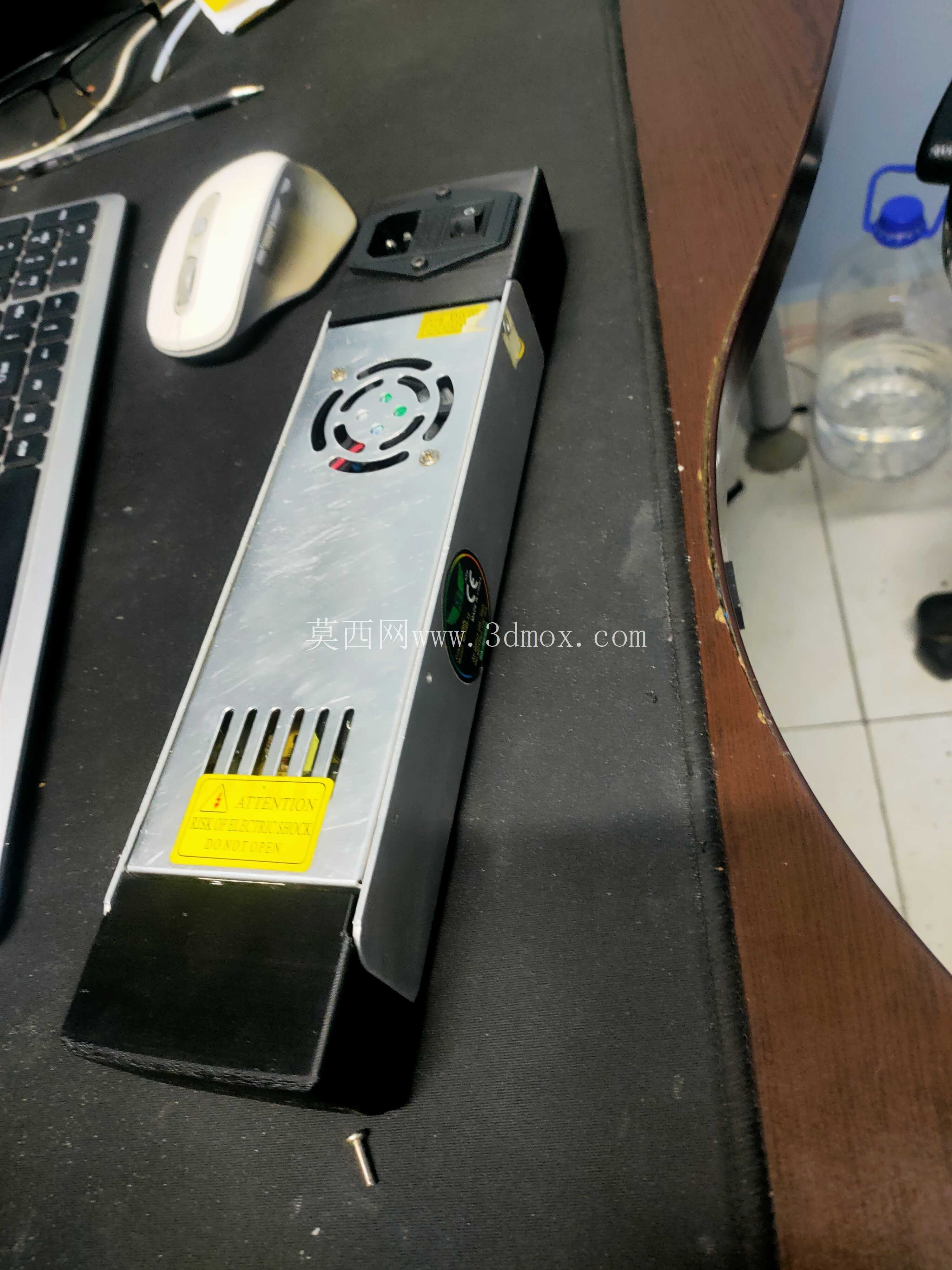

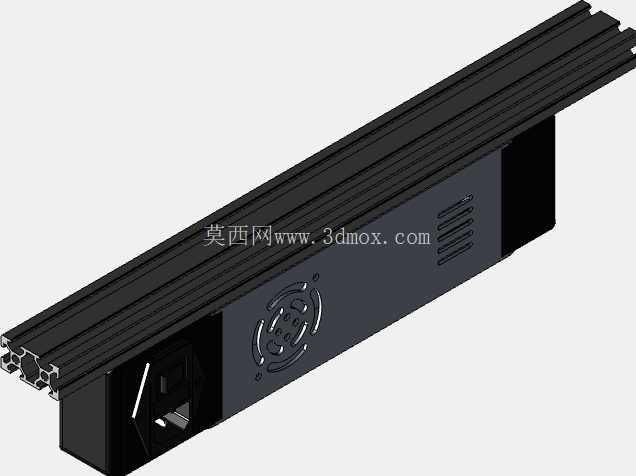

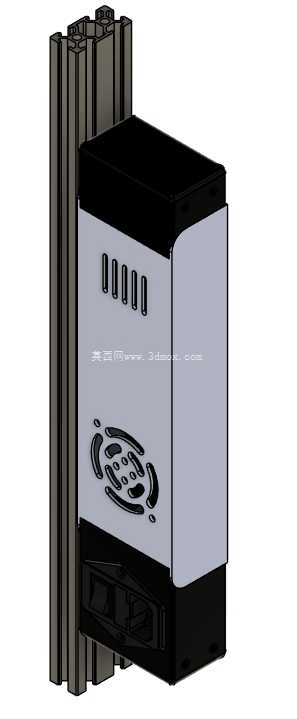

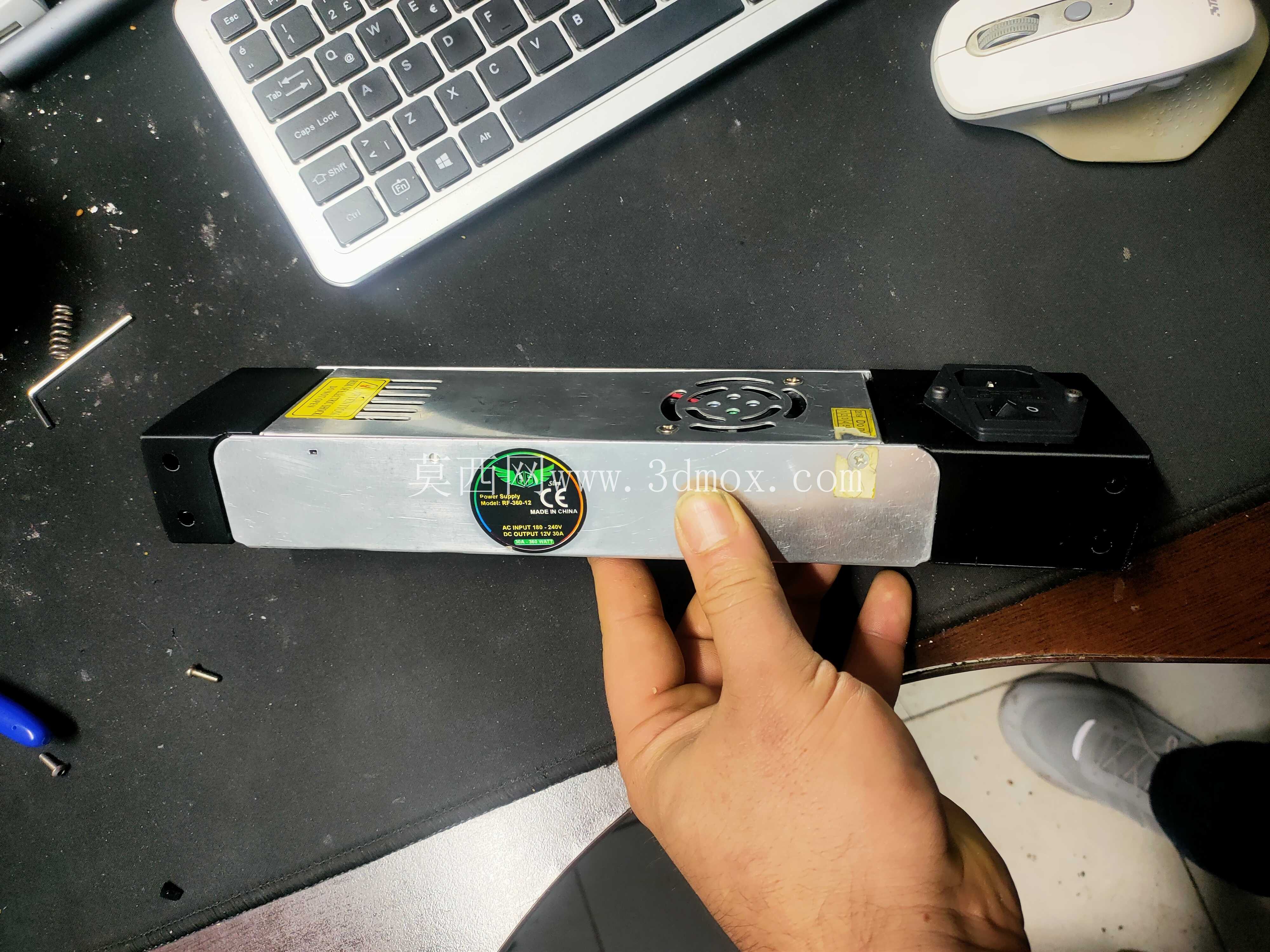

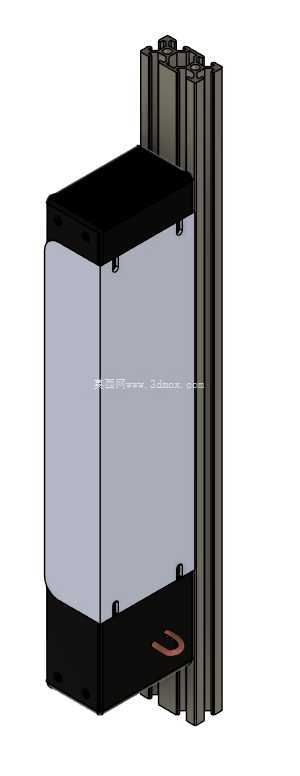

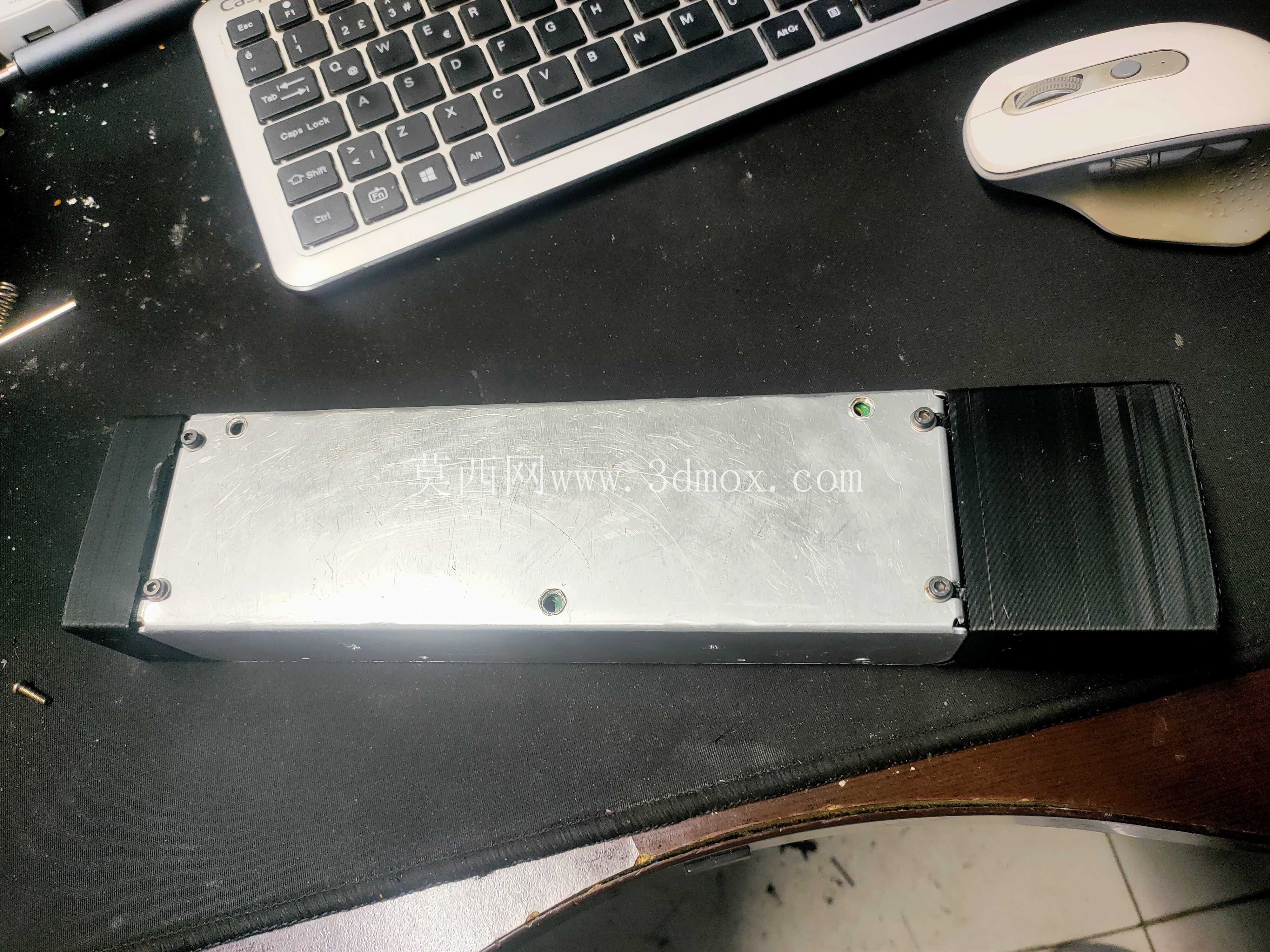

12V30A超薄电源挤压式安装盖板结构

在车载低压供电、小型工控设备内置电源的装配场景中，外露的紧固件一直是影响设备内部整洁度、后期运维安全性的痛点，尤其是空间紧凑的嵌入式安装位，突出的螺栓头不仅会挤占相邻元器件的排布空间，还容易在走线过程中刮破线缆绝缘层，埋下短路隐患。这款适配12V30A超薄规格开关电源的挤压安装盖板，正是针对这类紧凑安装场景做的结构优化，从装配逻辑到细节处理都贴合一线装机的实际需求。

从实际使用场景来看，这类超薄PSU常被用在车载改装供电模块、小型工控机内置电源仓、壁挂式低压控制箱这类安装深度受限的位置，传统电源盖板多采用外漏螺栓固定，不仅在视觉上显得杂乱，在多设备密集排布的机柜内，突出的紧固件还会干涉相邻模块的插拔操作。这款盖板采用挤压卡合加内部紧固的组合固定逻辑，装配时需要先将电源端的所有接线端子、连接插件预先配置到位，再通过M5×10规格的紧固件从盖板内侧将其与电源主体锁紧，整个固定结构完全隐藏在盖板与电源壳体形成的空腔内，从外侧看不到任何外露的螺栓头，既避免了紧固件刮蹭线缆、干涉相邻部件的问题，也让电源外表面更加平整，在密集排布的安装仓内可以进一步压缩相邻设备的预留间隙，提升空间利用率。

设计过程中针对装配便利性做了多处细节考量，盖板内侧预留了内六角扳手的操作空间，作业人员可以将扳手从侧边预设的装配孔伸入，完成内侧螺栓的锁紧操作，不需要额外设计复杂的工装夹具，常规的内六角扳手即可完成全部装配流程。考虑到不同应用场景下出线方向的差异化需求，盖板的线缆出口位置没有预先加工定型孔位，作业人员可以根据实际走线方向，在盖板的任意一侧侧壁根据线缆直径、接头尺寸加工对应的出线孔，不管是侧向出线、底部出线还是端侧出线都能适配，不需要针对不同出线方向单独开模制作不同版本的盖板，大幅降低了多场景适配的成本。

在安装边界的适配性上，这款盖板完全贴合12V30A超薄PSU的外轮廓尺寸，盖板侧壁与电源壳体的配合面做了微小的拔模斜度，装配时可以通过挤压变形实现初步卡合定位，不需要额外的辅助固定就能在锁紧螺栓前保持预定位状态，单人即可完成全部装配作业，不需要额外的人员配合扶稳盖板。盖板上预留的M3规格安装开口，既可以直接攻丝安装小型的接线端子、信号指示灯等附属配件，也可以配合带imbus结构的螺栓实现快速锁紧，不需要额外焊接螺母或者预埋压铆件，简化了后期加装配件的加工流程。

从结构强度的角度来看，盖板与电源壳体贴合的边缘做了翻边加强处理，在厚度较薄的情况下依然能保证足够的结构刚性，安装完成后不会出现局部凹陷、边缘翘曲的问题，即使在车载这类存在持续振动的使用场景下，也能保持稳定的固定状态，不会因为长期振动出现紧固件松动、盖板移位的问题。盖板表面的散热格栅开孔位置与电源内部的发热元件位置对应，不会因为加装盖板影响电源本身的散热效率，在密闭的安装仓内也能保证空气正常流通，避免电源因为散热不良出现过热降额甚至损坏的问题。

实际装配验证过程中，这款盖板的安装流程比传统外固定盖板减少了近三分之一的作业时间，尤其是在批量组装的生产线场景下，预定位结构可以让作业人员快速对准安装孔位，不需要反复调整盖板位置，内侧紧固的方式也避免了螺栓外露带来的后续防护处理工序，不需要额外给螺栓头加装绝缘保护帽，进一步压缩了装配工时。同时无外露紧固件的平整外表面，在设备后期运维过程中也减少了积灰的死角，日常清洁维护时只需要擦拭平整的盖板表面即可，不会在螺栓缝隙处积存灰尘、油污，提升了长期使用的可靠性。
