户外高压六氟化硫断路器结构设计

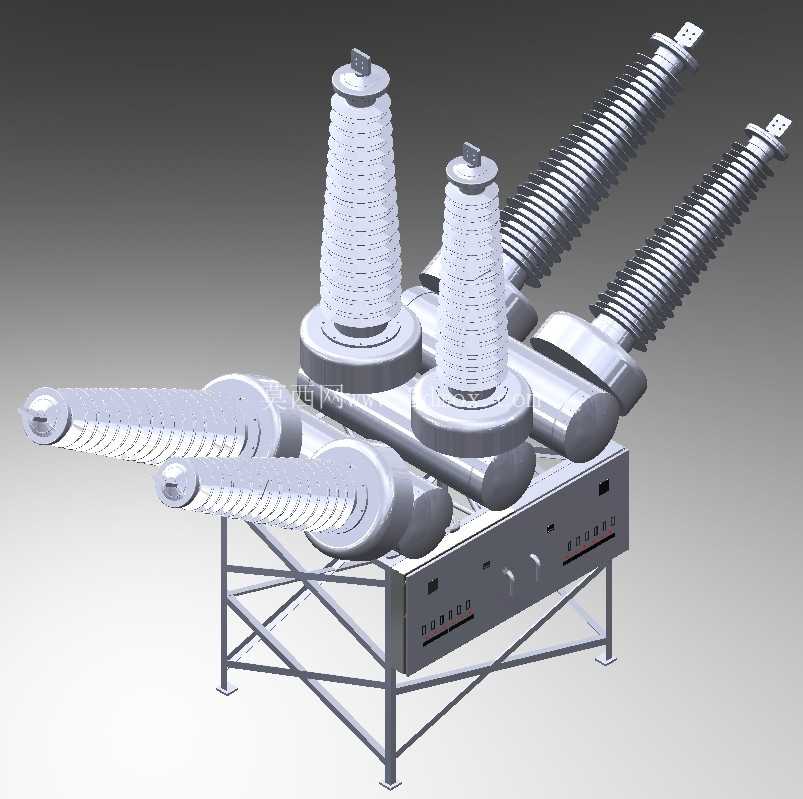

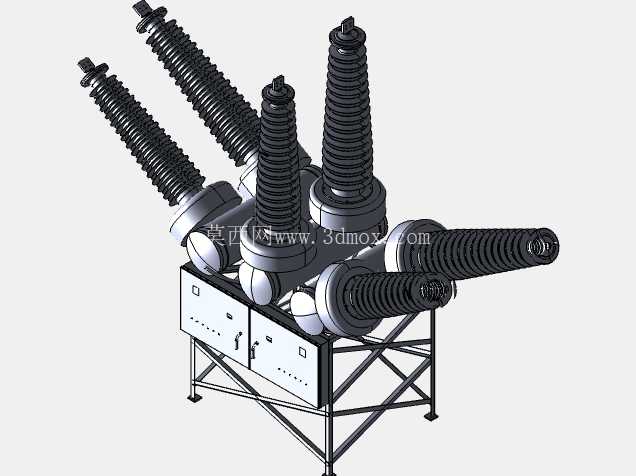

这套高压断路器的三维结构，完全按照户外敞开式变电站的实际布置逻辑搭建，首先要明确的是这类设备的核心应用场景——110kV及以上电压等级的敞开式户外变电站，承担着线路投切、故障电流开断的核心作用，是电网输变电环节里不可替代的开断设备，和GIS组合电器不同，这类敞开式罐式断路器的外绝缘完全依靠外露的瓷套实现，对安装场地的海拔、污秽等级、相间安全距离都有明确的硬性要求。从结构拆分来看，模型完整还原了三相共架的布置形式，底部采用型钢焊接的桁架式支撑结构，这种结构的优势在于自重轻、抗风载能力强，同时预留了足够的底部操作空间，方便运维人员开展机构检修、接地操作等日常作业，支架的地脚螺栓孔位完全按照常规户外设备的安装基础尺寸预留，安装边界上要注意，三相极柱的横向排布间距满足不同电压等级下的相间空气间隙要求，避免运行中出现相间闪络。每相极柱的上部是多节伞裙结构的瓷绝缘套管，伞裙的排布采用大小伞交替的形式，这种设计是为了在雨天、覆冰等恶劣气象条件下，拉长爬电距离，避免污闪事故，套管内部封装的是灭弧室与动、静触头组件，模型里虽然没有做内部剖视，但外部的套管连接法兰、密封端盖的结构都做了准确还原，法兰位置的密封槽、螺栓孔位都和实际产品的尺寸匹配，方便后续做装配干涉检查。罐体部分采用卧式布置的焊接罐体，三相罐体之间通过母线筒连通，罐体下部集成了操作机构箱，箱体上预留了操作手柄位置、分合闸指示窗、二次线缆接线孔位，机构箱的防护等级按照户外IP54的要求设计，箱体门板的折边、密封胶条的安装位都在模型里有所体现，避免雨水渗入箱体内部造成机构卡涩。设计思路上，这套模型优先保证了整体装配关系的准确性，没有做过多的细节冗余，对于做变电站总布置设计、设备基础荷载核算、进出线金具匹配的设计人员来说，模型的整体外形尺寸、安装接口位置都可以直接调用参考，不需要再额外核对设备的安装边界。要注意的是，这类罐式断路器的安装基础需要预埋地脚螺栓，同时基础面要保证水平度偏差不超过2mm/m，避免设备安装后出现罐体倾斜，影响内部触头的对中精度，进而影响开断性能。另外，设备的带电部分对地面的安全距离、对周边构架的空气间隙，都要按照对应电压等级的配电装置设计规范来校验，模型里的极柱高度、套管伸出长度都和常规同类型产品的实际尺寸一致，在做三维场布的时候可以直接用来校验安全净距。从功能特性来说，这类断路器依靠六氟化硫气体作为灭弧和绝缘介质，相比传统的油断路器，灭弧能力更强、检修周期更长，适合在高海拔、重污秽的户外变电站使用，模型里的罐体上预留了气体密度继电器的安装接口、充气口位置，这些细节的还原能够帮助设计人员在做管线综合布置的时候，提前预留二次线缆、气体监测管路的敷设路径，避免现场安装的时候出现管线和设备本体干涉的问题。支架部分的型钢选型采用等边角钢焊接的桁架结构，斜撑的排布角度按照45度设计，能够有效承受设备自重、风荷载以及地震作用下的作用力，支架和基础之间的连接采用双螺母防松结构，这些结构细节的还原，能够让结构专业的设计人员直接提取支架的荷载参数，开展基础的结构受力计算。很多刚接触电力设备三维建模的设计人员，容易忽略瓷套伞裙的尺寸比例、法兰的连接位置，导致模型和实际设备尺寸偏差较大，无法用于场布校验，这套模型在这些关键尺寸上都做了准确的还原，不管是用于变电站三维数字化交付的设备库搭建，还是用于断路器本体的结构改型参考，都能够满足工程设计的精度要求。另外，设备的相间连接母线的位置、出线端子的方向，都按照常规变电站的出线方向做了布置，设计人员可以根据实际工程的进出线方向，调整端子的旋转角度，不需要重新建模。在实际工程应用里，这类断路器通常和隔离开关、电流互感器、电压互感器配套布置在变电站的出线间隔内，模型的整体宽度、深度尺寸都和常规间隔的宽度匹配，不会出现设备尺寸超出间隔宽度的问题，能够有效减少三维场布过程中的反复调整工作量。
