户外预装式箱式变电站柜体结构设计

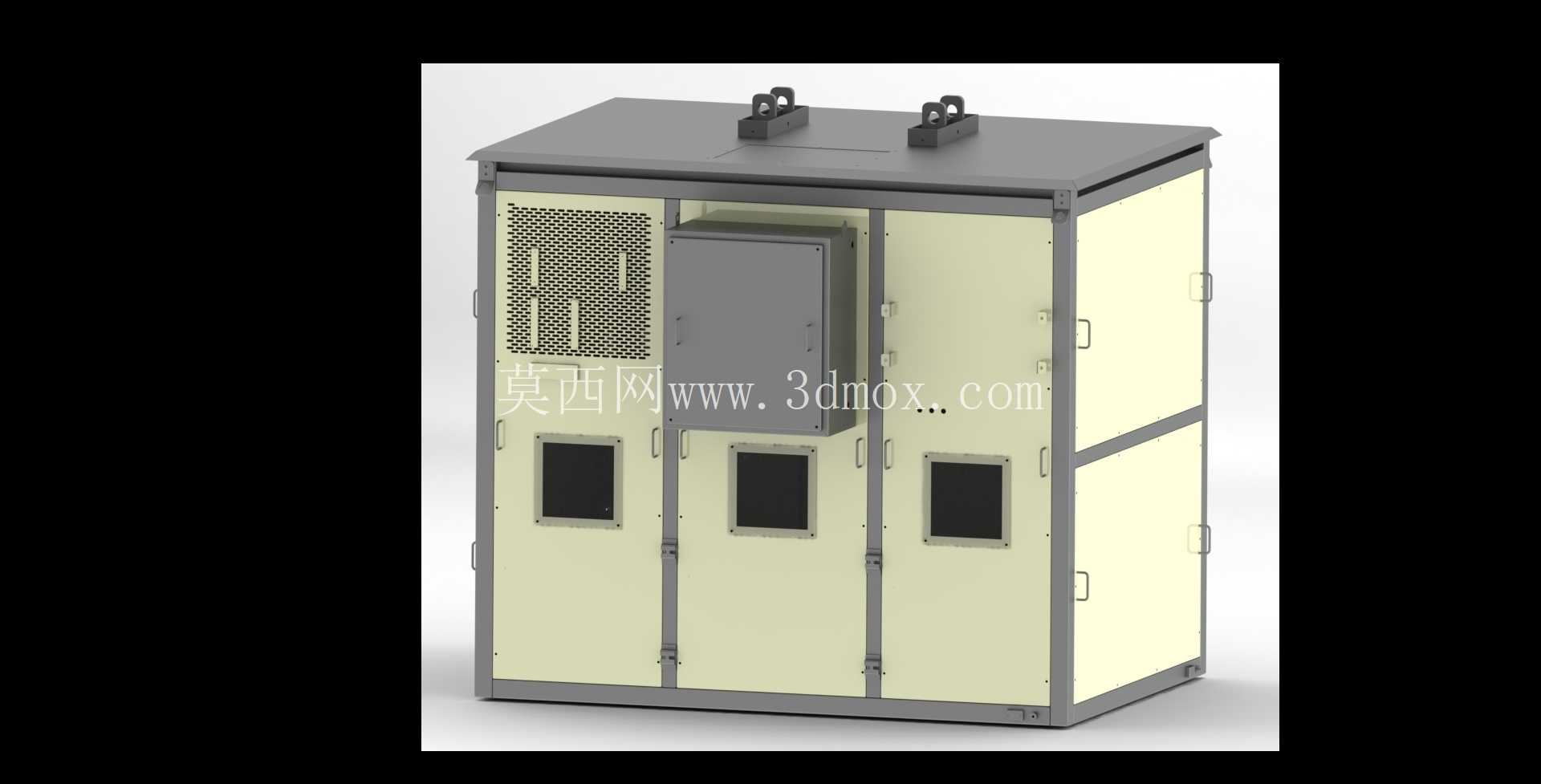

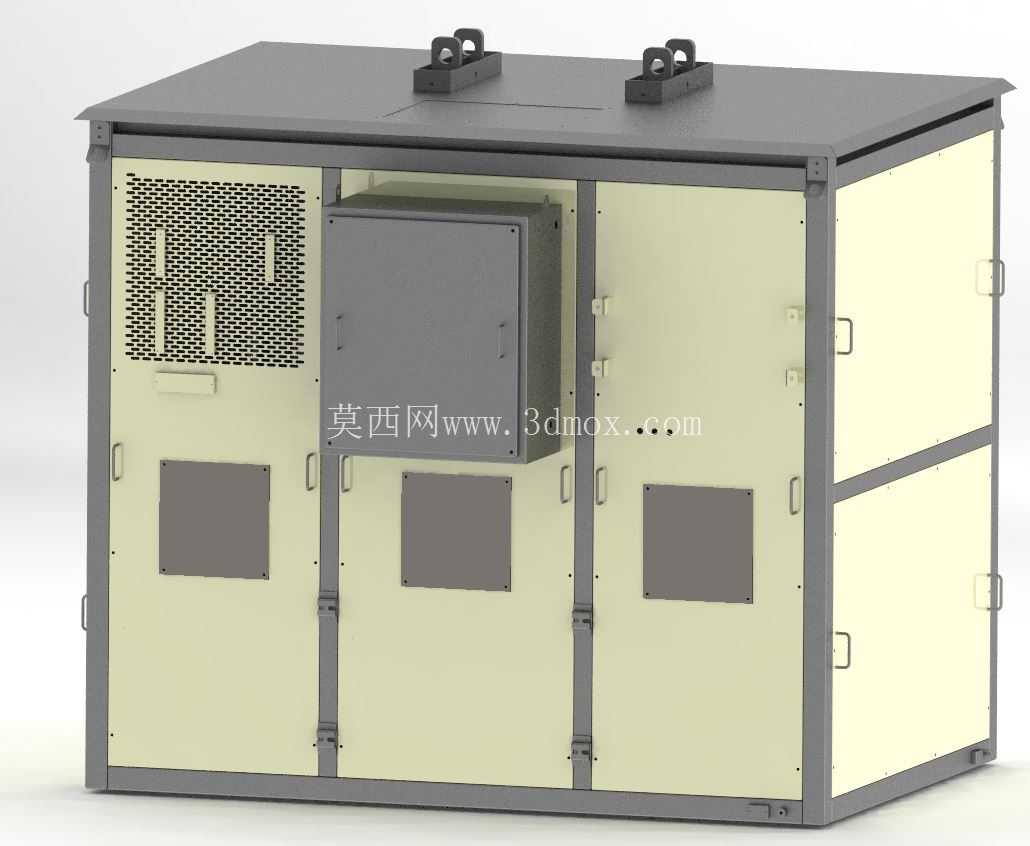

在城乡配电网改造、工商业园区临时供电、户外作业点电力配套这类场景里，预装式箱变的柜体结构直接决定了设备的环境耐受能力与后期运维效率，这套三维结构完整还原了户外箱变的柜体布局细节，能给结构设计、配电设备选型提供直观的参考。从实际使用场景出发，这类柜体需要同时容纳高压进线单元、变压器舱、低压出线单元三个独立功能区，模型里采用的分舱隔断设计，刚好对应现场运维的安全隔离要求，不同舱室的门板做了独立锁止结构，日常巡检时可以单独打开对应舱门，不会误触其他带电区域，避免运维过程中的安全隐患。顶部设置的两个吊耳结构，是针对现场吊装作业设计的，吊装时吊点直接受力在柜体主框架上，不会让外门板、侧壁板材承受吊装载荷，避免运输吊装过程中出现柜体变形，吊耳的位置刚好匹配整体重心，吊装过程中柜体不会出现倾斜，方便现场就位安装。柜体外壳采用浅米黄配色搭配深灰色框架，不是单纯的外观选择，浅色系外壳在户外暴晒环境下能减少热量吸收，降低舱内温升，深灰色框架采用加厚型材，作为整个柜体的承重结构，所有门板的铰链、锁扣都直接固定在框架型材上，长期户外使用不会出现门板下垂、锁扣错位的问题。高压舱外侧额外设置的独立外挂箱体，是用来放置高压操作机构与计量装置的，这个独立舱室和主高压舱做了物理隔断，日常抄表、操作时不需要打开主高压舱门，既减少了带电区域暴露的风险，也能避免雨天操作时雨水飘进主舱内部。每个舱室门板上设置的方形观察窗，采用耐高温透明板材，日常巡检时不需要打开舱门，就能直接观察到内部开关状态、仪表读数，大幅减少日常运维的工作量，观察窗周边做了凸起的防水沿，雨水顺着门板流下时不会渗进观察窗缝隙。门板上的通风孔采用百叶式网格结构，开孔角度向下倾斜，既能保证舱内空气流通，带走变压器、开关元件工作时产生的热量，又能防止雨水、灰尘直接飘进舱内，网格的孔径大小也做了考量，能阻挡户外的蚊虫、小型杂物进入舱内，避免造成内部元件短路。柜体底部采用一体化加厚底座，底座上预留了标准的电缆进线开孔，现场安装时电缆从底部开孔进入舱内，底座和混凝土基础之间可以加装密封胶条，防止潮气、小动物从底部缝隙进入柜体，底座的高度也预留了足够的电缆弯曲半径，方便现场接线作业。从安装边界来看，这套柜体的整体尺寸适配大多数户外箱变的标准安装基础，不需要额外定制基础尺寸，侧面的门板开合角度能达到120度以上，安装时柜体侧面不需要预留过多的操作空间，适合用地紧张的园区、路边配电点使用。柜体的拼接结构采用螺栓装配式设计，所有框架连接点都做了加强筋处理，运输时可以分体打包，到现场再进行组装，降低长途运输的成本，组装完成后整体结构强度能抵御户外12级以下的风压，适合大部分地区的户外使用环境。在建模细节上，所有的铰链、锁扣、吊耳都做了等比例还原，结构工程师可以直接参考这个模型的布局，调整内部元件的安装位置，根据具体项目的变压器容量、进出线回路数，调整各个舱室的尺寸比例，不需要从零开始搭建柜体框架，能大幅缩短设计周期。
