HIECUBE高能立方AC-DC电源模块结构设计

这款HIECUBE品牌的HE12P24LRN高能立方电源模块，是面向工业控制、车载电子、智能终端设备开发的板载式AC-DC转换单元，在做整机结构布局时，这类小型化封装的电源模块往往是低压直流供电回路的核心部件，能直接将常规市电交流输入转换为稳定的24V直流输出，省去了分立元件搭建电源电路的繁琐调试步骤，也能大幅压缩电源部分占用的PCB板面积。

从实际应用场景来看，这类模块常被用在工业传感器供电回路、小型PLC扩展模块、车载加装电子单元、充电桩辅助供电回路、智能家居主控板等场景中，相比传统的线性电源方案，它的转换效率更高，空载损耗更低，而且采用全密封灌封结构，能在多粉尘、小幅振动的工业现场环境下稳定工作，不会因为外界杂物侵入造成内部电路短路。在做设备结构设计时，这类模块的安装边界需要提前在PCB布局阶段就预留足够空间，它采用直插式引脚设计，引脚间距符合常规工业板卡的布线规范，焊接到PCB板后，模块本体与板面的垂直高度需要和周边元器件做高度差校核，避免和设备外壳、散热片、其他接插件产生装配干涉。

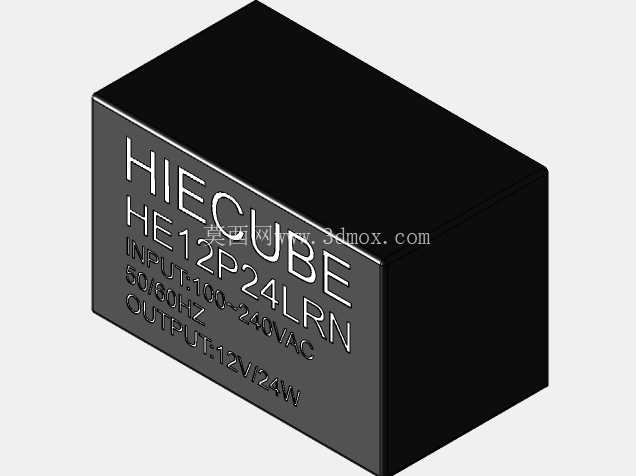

设计这款模块的三维模型时，首先要还原它的立方体封装外形，表面的丝印标识需要和实物完全对应，包括输入电压参数范围、品牌型号标识的位置、字体大小都要和实物保持一致，这样在做整机虚拟装配时，能直观核对模块安装后丝印是否会被周边结构件遮挡，方便后期生产组装时的物料核对与检修识别。模块的边角做了微小的倒角处理，没有尖锐的直角，这一点在建模时不能忽略，虽然倒角尺寸很小，但在做装配干涉检查时，直角模型容易误报边缘干涉，和实际装配情况产生偏差。

从功能特性上看，这款模块的宽电压输入设计能适配不同地区的市电电压波动，即使输入电压在标称范围上下小幅浮动，输出端的直流电压也能保持稳定，不会因为电网波动造成后级电路工作异常。模块本身的发热控制在合理范围内，常规额定负载下不需要额外加装散热片，依靠自身外壳就能完成散热，只有在密闭高温的机箱内长时间满负载运行时，才需要考虑在模块周边预留通风间隙，或者在外壳对应位置设计辅助散热的通风孔。在做结构设计时，要注意模块的安装位置尽量远离强电磁干扰源，比如大功率继电器、高频变压器等部件，虽然模块本身做了电磁屏蔽设计，但靠近强干扰源还是可能对输出电压的纹波参数产生影响，进而影响后级敏感电路的工作稳定性。

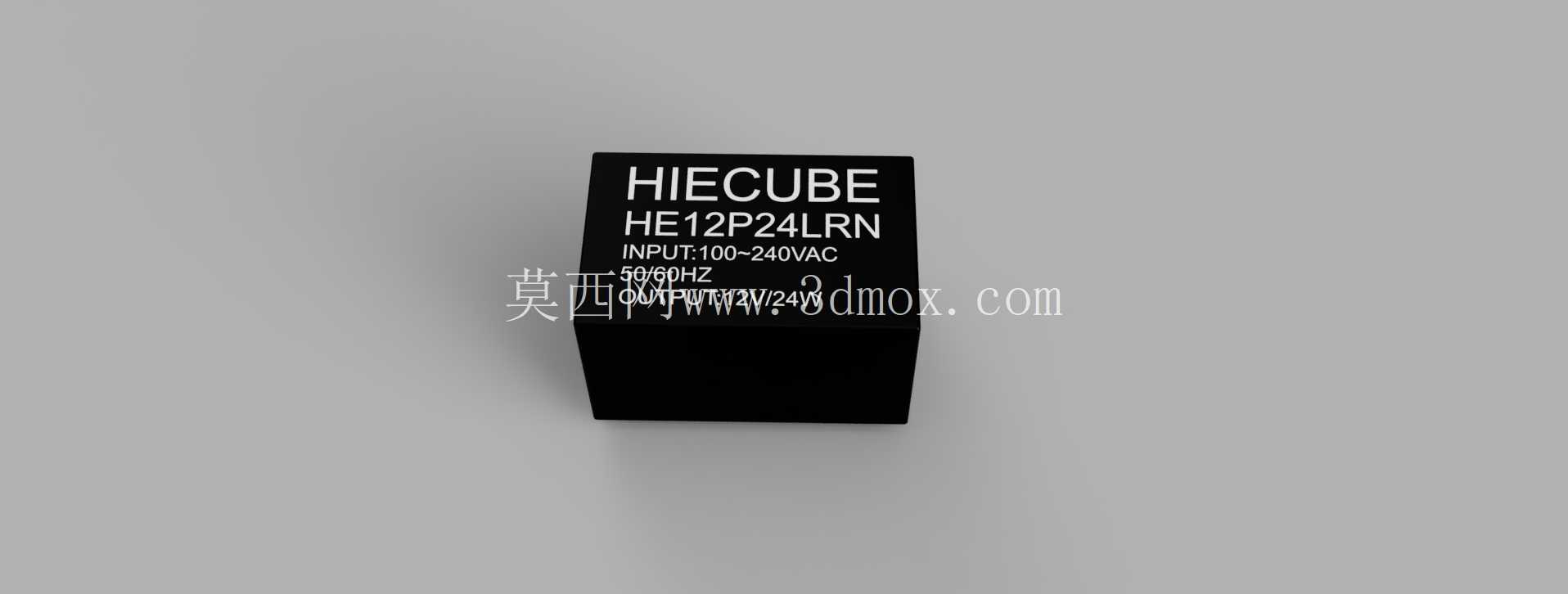

建模过程中，引脚的尺寸和位置是重点校核部分，每个引脚的直径、伸出长度、引脚之间的中心距都要严格按照实物参数绘制，否则在做PCB封装匹配时会出现引脚对不上焊盘的问题，直接影响后期的实物焊接装配。模块的外壳采用阻燃工程塑料材质，表面是哑光磨砂质感，建模时可以通过材质参数还原这种表面质感，让三维模型的渲染效果更贴近实物，在做产品方案演示时能获得更真实的展示效果。另外，模块底部和PCB板面的贴合面要做平整处理，焊接后模块能平稳贴装在板面上，不会出现倾斜翘起的情况，这也要求模型的安装基准面和引脚的高度尺寸完全匹配实物公差范围。

在不同的设备应用中，这款电源模块的安装方向没有严格限制，可以根据板卡的布局空间选择横向或者纵向贴装，只要保证焊接引脚的受力均匀，不会在设备振动过程中出现引脚脱焊的情况即可。对于有三防要求的设备，这类灌封模块本身已经具备不错的防潮、防盐雾能力，不需要额外做三防漆涂覆，在结构设计时只需要保证模块周边不会有积水积液的区域，避免长期浸泡影响引脚的焊接可靠性。做整机布线时，模块的交流输入侧走线和直流输出侧走线要尽量分开走，避免交直流线路之间产生串扰，这一点在三维结构布局时就要提前规划好走线路径，不要等实物打样后才发现走线空间不足或者线路交叉干扰的问题。
