移远EC800M-CN蜂窝通信模组

　　在做物联网终端结构堆叠时，通信模组往往是决定整机厚度、屏蔽罩范围和天线净空的关键件。EC800M-CN这类LTE Cat.1 bis模组，常见于共享设备、工业数采终端、车载定位盒、智能表计、充电桩和远程监控网关中。它的作用不是单独完成业务逻辑，而是把主控板采集到的数据通过蜂窝网络发送到平台，同时接收下行指令，完成设备联网、远程参数配置、状态回传和固件维护等链路工作。

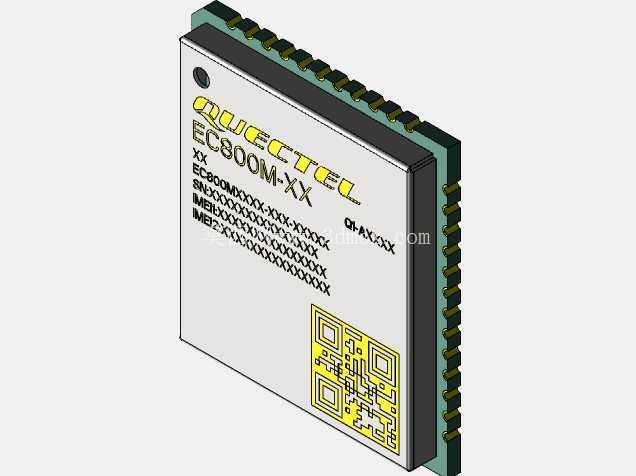

　　从外形上看，该模组采用LCC半孔邮票孔封装，主体为矩形薄板结构，边缘排布密集焊盘，适合SMT回流焊接。三维建模时需要把模组本体厚度、侧边引脚伸出量、底部禁布区和周边元件高度限制一起表达清楚，而不能只画一个简单方块。板卡设计阶段，结构工程师通常要与硬件工程师核对模组投影轮廓，确认它在PCB上的占用边界，并在模组下方预留合理的地铜和过孔区域。若整机空间紧张，还要检查模组顶面是否与外壳、屏蔽罩、电池或排线发生干涉。

　　安装边界方面，这类贴片模组不像连接器模块那样依靠螺丝固定，而是通过焊盘与主板形成机械和电气连接。因此外壳内部需要给模组四周留出检修和焊接工艺空间，顶部不宜直接压贴硬质壳体。若设备处于振动较强的场景，可在模组区域增加局部支撑或屏蔽罩固定点，但支撑位置不能压到敏感射频区域，也不能影响生产测试点。模型中邮票孔引脚沿两侧分布，建模时应体现引脚间距、焊盘外露长度和侧边台阶，这些细节会直接影响PCB封装建立和装配干涉检查。

　　功能特性上，EC800M-CN面向低速率、高覆盖、成本敏感的蜂窝联网场景。相比复杂的高速LTE模组，Cat.1 bis方案在保持4G网络覆盖的同时，更适合中小数据量传输。终端设备通过UART等接口与模组通信，主控发送AT指令进行网络注册、套接字数据收发、短信或语音相关功能调用。结构设计虽然不直接处理协议，但必须为SIM卡、射频天线、电源退耦电容和ESD器件预留位置。天线链路尤其关键，模组旁边的FPC天线或外置天线座需要保证净空，金属外壳、电池和密集线束不能紧贴辐射体，否则即使原理图正确，现场信号质量也可能明显下降。

　　设计思路上，先确定通信方案，再反推整机布局会更稳妥。以一个远程采集终端为例，主控、电源、传感器接口和通信模组通常共用一块主板。EC800M-CN应尽量靠近天线馈点和SIM卡座，减少射频走线长度；模组电源入口附近放置大容量电容和高频退耦电容，保证突发发射时电压不跌落；USB或串口测试点要靠近调试接口，方便产线校准。结构模型中需要把这些高元件同步纳入，因为电容、屏蔽罩和天线座的高度可能超过模组本体，若只按模组标称厚度建壳，后期装配很容易出现顶壳。

　　散热与电磁兼容也是实际项目中不能忽略的部分。蜂窝模组在发射瞬间电流较大，虽然Cat.1模组功耗低于高速率4G模块，但密闭外壳内仍需考虑热量扩散。主板地平面、铺铜和金属屏蔽罩可以承担一定散热作用，外壳上不宜在模组正上方堆叠吸热差又封闭的厚胶层。EMC方面，模组区域应保持完整地参考，射频走线受控阻抗，外围线缆远离天线，接口处根据需要增加屏蔽和滤波。三维模型若能准确表达屏蔽罩、天线走向和线束通道，结构评审时就能提前发现信号被遮挡、装配后无法插卡、测试探针接触不到等问题。

　　从设备用途看，这类模组的价值在于把传统本地设备接入广域网。水表、气表、门禁控制器、售货机、电梯监测盒、环保传感器、农业灌溉终端等产品，都可能采用类似封装。不同场景对结构要求不同：表计追求低高度和长寿命，外壳内部电池占比大，模组要贴板布置；车载终端强调振动和温度适应，连接器与固定点需要加强；工业网关接口较多，模组常与隔离电源、端子和导轨外壳共同堆叠。无论哪种场景，准确的三维外形都是PCB限高、外壳开孔、包装运输和产线夹具设计的基础。

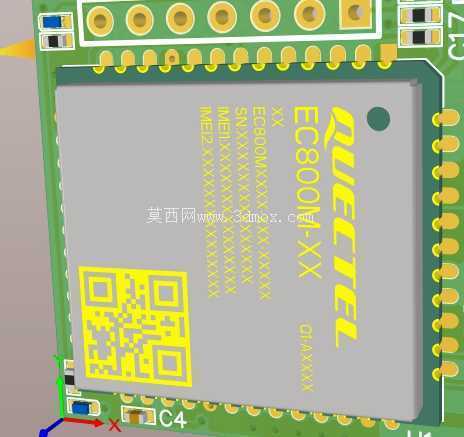

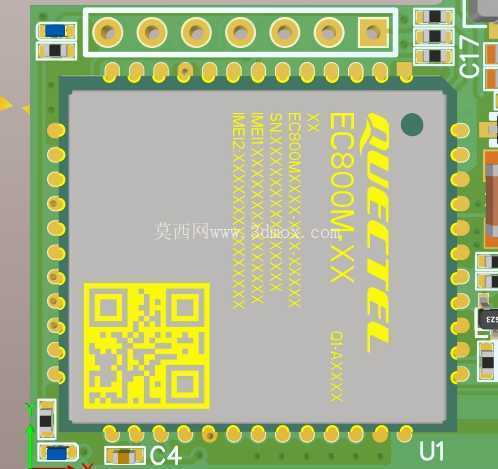

　　建模时还应关注丝印与识别信息的位置。模组顶面通常印有品牌、型号、序列号和二维码区域，这些内容在外观核对、维修替换和来料检验中有实际作用。虽然结构建模不必把每一串字符都作为加工特征，但保留顶面标识区可以帮助装配人员确认方向，避免把引脚顺序看错。侧边黑色基板、浅色标签区和黄色二维码构成了明显的外观识别特征，端部小圆孔和邮票孔边缘也可作为建模对位参考。

　　总体来看，EC800M-CN不是一个孤立的电子元件，而是终端设备联网架构中的核心通信部件。它的三维表达需要同时服务于硬件封装、结构堆叠、天线净空、屏蔽散热和生产装配。把矩形本体、半孔引脚、顶面标识、周边禁布高度和安装工艺空间建准确，才能在样机阶段减少返工，让设备在有限外壳内获得稳定的蜂窝连接能力。
