XT60H-F母头电源连接器结构设计

在航模动力系统、便携储能设备、电动代步工具的大电流供电回路里，接插件的接触可靠性直接决定整套设备的运行稳定性，XT60H-F母头电源连接器正是针对这类高负载直流连接场景开发的接插部件。从实际工程应用来看，这类连接器常被用在锂电池组与电调、储能电源与外接负载、大功率充电模块与设备端的连接节点上，需要承受持续数十安培的工作电流，同时要抵御设备运行过程中的振动、拉扯，避免出现接触不良、打火、过热等故障。

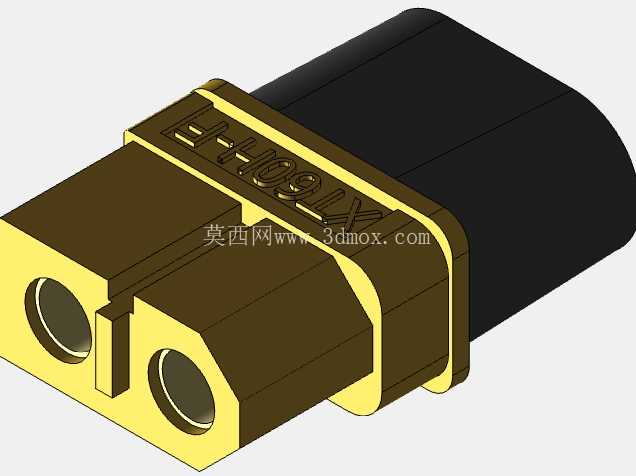

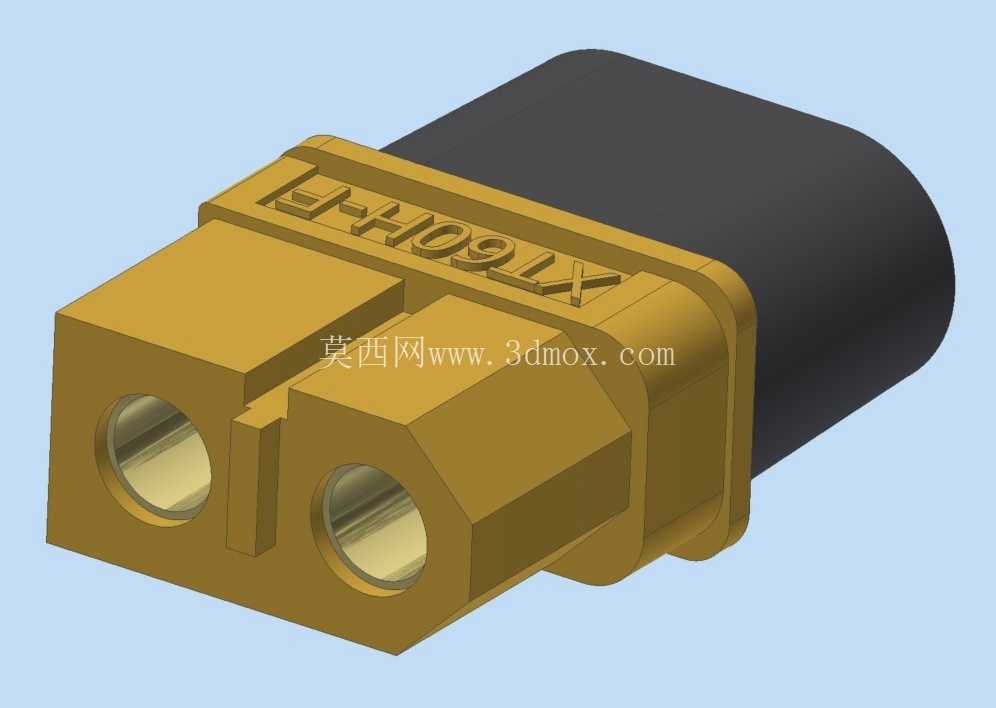

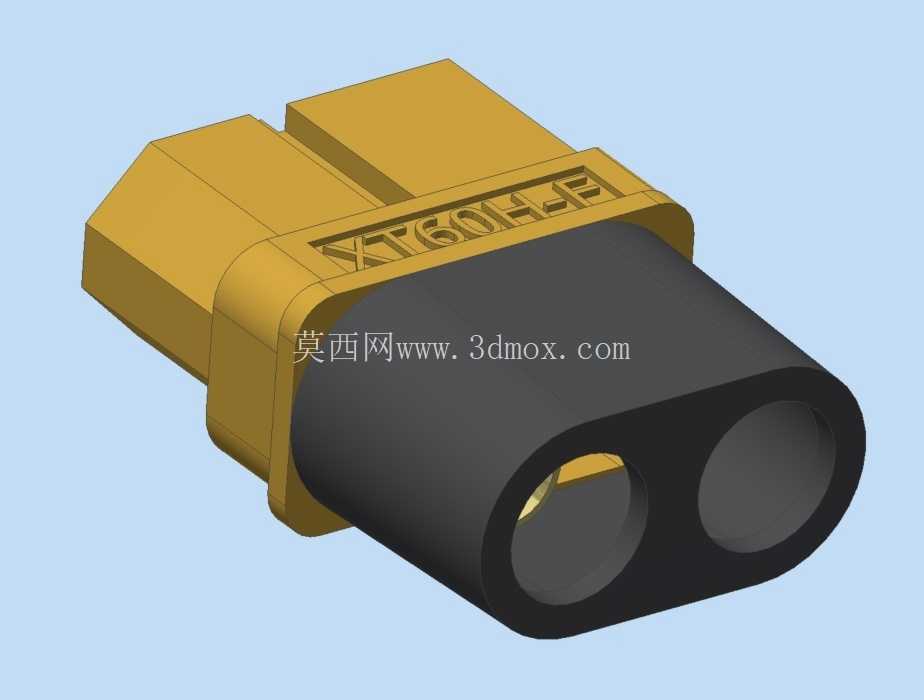

从功能特性上看，这款母头连接器采用了防呆式的不对称插接口设计，插合时只有公头与母头的极性完全对应才能顺利插入，从结构根源上杜绝了正负极反接的风险，避免因接线错误烧毁后端电路。接触端采用了镀金的铜质插套结构，插套内部做了弹性收口设计，公头插针插入后，插套壁能够均匀贴合在插针的整个圆柱接触面上，既降低了接触电阻减少大电流下的发热，也能在长期反复插拔后保持足够的接触正压力，不会出现松脱接触不良的问题。连接器尾部的黑色护套部分做了线缆防弯折结构，线缆焊接完成后套入护套，能够避免线缆根部因反复弯折出现线芯断裂的问题，同时护套与前端的黄色绝缘基座之间做了卡扣式的配合结构，装配完成后不会出现护套松脱、内部焊点外露的情况。

在设计思路上，这款连接器优先平衡了接触可靠性与操作便捷性，插合的阻尼力经过调校，既不会因为插拔力过大导致操作困难，也不会因为插拔力过松导致受外力时意外脱开。前端黄色的绝缘基座采用了耐高温的工程塑料材质，能够承受焊接时的高温，不会出现焊锡烫坏基座、基座变形导致插针位置偏移的问题，同时基座表面做了防滑的纹理设计，插拔操作时手指捏住基座部分能够获得足够的摩擦力，不会打滑。基座上的极性标识做了凹陷式的模印处理，长期使用摩擦也不会出现标识磨损看不清的问题，方便现场接线时快速确认极性。

从安装边界与尺寸配合来看，这款母头连接器的整体外形为类方形结构，前端插合面的两个插套中心距做了统一的标准化设计，能够与同规格的XT60公头完全适配，不需要额外做结构调整。尾部的线缆容纳腔可以适配常用的10AWG到14AWG的硅胶动力线，焊接时焊杯的深度足够容纳线芯，不会出现线芯外露、焊点虚接的问题。安装时如果是面板固定场景，可以在面板上开设对应尺寸的方孔，将连接器基座卡入方孔后即可完成固定，不需要额外的固定螺丝，装配效率更高；如果是线束端自由使用，尾部护套可以承受一定的线缆拉扯力，满足移动设备的线束使用需求。在实际选型使用时，需要注意连接器的额定电流匹配对应的线径，避免线径过细导致线缆发热，同时焊接时要注意焊锡不要流入插套内部，否则会导致插套变形、公头无法插入的问题，插合前要确认插套内部没有异物、金属碎屑，避免出现极间短路的故障。
